弱电网APF系统稳定性分析及有源阻尼方法

PDF下载

刘兴龙 ¹ , 谢懿晗 ² , 杨子阳 ¹ , 张志龙 ² , 易皓 ² , 卓放 ²

电气传动 | 交流电机与变换器高性能控制专栏 2024,54(8): 10-18

收起

电气传动 | 交流电机与变换器高性能控制专栏 2024, 54(8): 10-18

弱电网APF系统稳定性分析及有源阻尼方法

全屏

刘兴龙¹, 谢懿晗², 杨子阳¹, 张志龙², 易皓², 卓放²

作者信息

¹ 云南电网有限责任公司计量中心，云南昆明 650051

² 西安交通大学电气工程学院，陕西西安 710049

刘兴龙（1984—），男，本科，高级工程师，主要研究方向为电能计量、计量自动化、数字电网，Email：215638848@qq.com

通讯作者:

谢懿晗（2000—），男，博士研究生，主要研究方向为并网变流器建模与稳定性分析，Email：chaixyh@stu.xjtu.edu.cn

Stability Analysis and Active Damping Scheme for APF System Under Weak Grid Condition

Xinglong LIU¹, Yihan XIE², Ziyang YANG¹, Zhilong ZHANG², Hao YI², Fang ZHUO²

Affiliations

¹ Measurement Center，Yunnan Power Grid Co.，Ltd.，Kunming 650051，Yunnan，China

² School of Electrical Engineering，Xi’an Jiaotong University，Xi’an 710049，Shaanxi，China

出版时间: 2024-08-20 doi: 10.19457/j.1001-2095.dqcd25531

文章导航

摘要

收起

有源电力滤波器（APF）被广泛应用于电力系统谐波的动态补偿。然而在弱电网条件下，APF、非线性负载与电网线路阻抗间的交互容易引发补偿频率附近谐波振荡的稳定性问题，导致APF谐波补偿失效，系统的电能质量进一步恶化。通过对APF系统环路的小信号建模，揭示了弱电网APF系统的谐波振荡机理，并根据稳定性分析结论提出了一种基于电感电流反馈的有源阻尼方法抑制了这类谐波振荡，从而保证了APF在弱电网条件下稳定的谐波补偿能力。该方法的有效性经PLECS时域仿真及硬件平台实验得以验证。

关键词

有源电力滤波器 / 弱电网 / 小信号建模 / 稳定性分析 / 有源阻尼

Abstract

收起

Active power filters（APF）are widely used for dynamic compensation of power system harmonic. However，under weak grid conditions，the interaction between APF，nonlinear loads and grid impedance can easily lead to the stability issue of harmonic oscillation around the compensation frequency，resulting in the fault of harmonic compensation and further deterioration of the system's power quality. Through small-signal modelling of the loop，the harmonic oscillation mechanism in APF system under weak grid conditions was revealed，and an active damping scheme based on inductor current feedback was proposed to suppress harmonic oscillation according to the conclusion of stability analysis，which ensures the stable harmonic compensation capability of APF under weak grid conditions. The effectiveness of the proposed scheme was verified by PLECS time-domain simulations and hardware platform experiments.

Key words

active power filter （APF） / weak grid / small-signal modeling / stability analysis / active damping

引用本文

刘兴龙, 谢懿晗, 杨子阳, 张志龙, 易皓, 卓放. 弱电网APF系统稳定性分析及有源阻尼方法. 电气传动, 2024 , 54 (8) : 10 -18 . DOI: 10.19457/j.1001-2095.dqcd25531

Xinglong LIU, Yihan XIE, Ziyang YANG, Zhilong ZHANG, Hao YI, Fang ZHUO. Stability Analysis and Active Damping Scheme for APF System Under Weak Grid Condition[J]. Electric Drive, 2024 , 54 (8) : 10 -18 . DOI: 10.19457/j.1001-2095.dqcd25531

正文

收起

有源电力滤波器（active power filter，APF）作为一种功能型并网变流器，被广泛应用于动态抑制电力系统谐波、补偿无功等场景^[1-3]。然而，随着近年来新能源渗透率的上升，配电网的弱电网化趋势愈发明显，这加剧了线路阻抗与并网变流器之间的交互特性^[4-7]。在弱电网条件下，由APF有源控制环节、非线性负载及线路阻抗构成的并网系统存在复杂的交互影响，从而降低了系统的稳定性^[8-9]。

现阶段关于APF系统稳定性问题的研究内容较为丰富。文献[10]研究了LCL型APF系统存在的高频谐振问题，并分析了LCL无源谐振峰频移对系统稳定性的影响。文献[8,11 -14]关注到APF动态补偿非线性负载产生的谐波过程中因交互而引发的谐波振荡现象，并通过建模分析了这类稳定性问题的诱因。在此基础上，文献[15]进一步考虑直流侧电压对环路稳定性的影响，提出了在不影响谐波补偿稳定性前提下直流电压控制环的带宽提升方案。文献[9]则从多APF并网的交互影响入手，分析了交互影响程度与控制回路参数及弱电网等效电感间的定量关系。

针对上述稳定性问题，文献[12]提出通过降低APF谐波补偿比例抑制谐波振荡的方法，但该方法降低了稳态下的谐波补偿效果，且仅适用于分次检测补偿控制模式的APF系统^[16]。文献[17]首次提出了阻性有源电力滤波器（resistive active power filter，R-APF）的概念，其通过有源控制塑造具有阻尼端口特性的并网变流器，有效抑制了电网潜在的背景谐波放大现象并阻止振荡传播。在R-APF的基础上，众多学者开展了有源阻尼器的相关研究^[18-20]。文献[19]设计了有源阻尼器自适应阻尼输出的调控方案，以确保功率损耗最小化；文献[20]兼顾了稳态下APF的动态谐波补偿功能，提出了对APF进行模态切换以实现高频谐振的阻尼控制策略。但这些研究并未计及APF、线网阻抗与非线性负载三者间的“源-网-荷”动态交互影响，且有源阻尼器的接入使系统多设备间的宽频交互特性变得更为复杂，现阶段仍难以在工程实际中推广^[21]。文献[22 -24]研究了基于状态量反馈的并网变流器有源阻尼方法，其有效地抑制了弱电网LCL无源滤波网络诱发的高频振荡，尽管现有的有源阻尼方法未涉及APF系统动态交互的稳定性问题，但为抑制APF系统谐波振荡提供了思路。

本文针对网侧电流检测电流源型APF装置，首先建立APF系统“源-网-荷”交互的小信号模型，通过对系统环路做稳定性分析揭示弱电网条件下谐波振荡的产生机理。在谐波稳定性分析结论的基础上，提出并设计了一种基于电感电流反馈的有源阻尼方法用以抑制APF系统动态交互所引发的谐波振荡，从而确保APF能够稳定地补偿非线性负载产生的谐波电流。最后，本文通过PLECS时域仿真和硬件平台实验进一步验证了该有源阻尼方法的有效性。

1 APF系统小信号建模

收起

1.1 APF控制原理简述

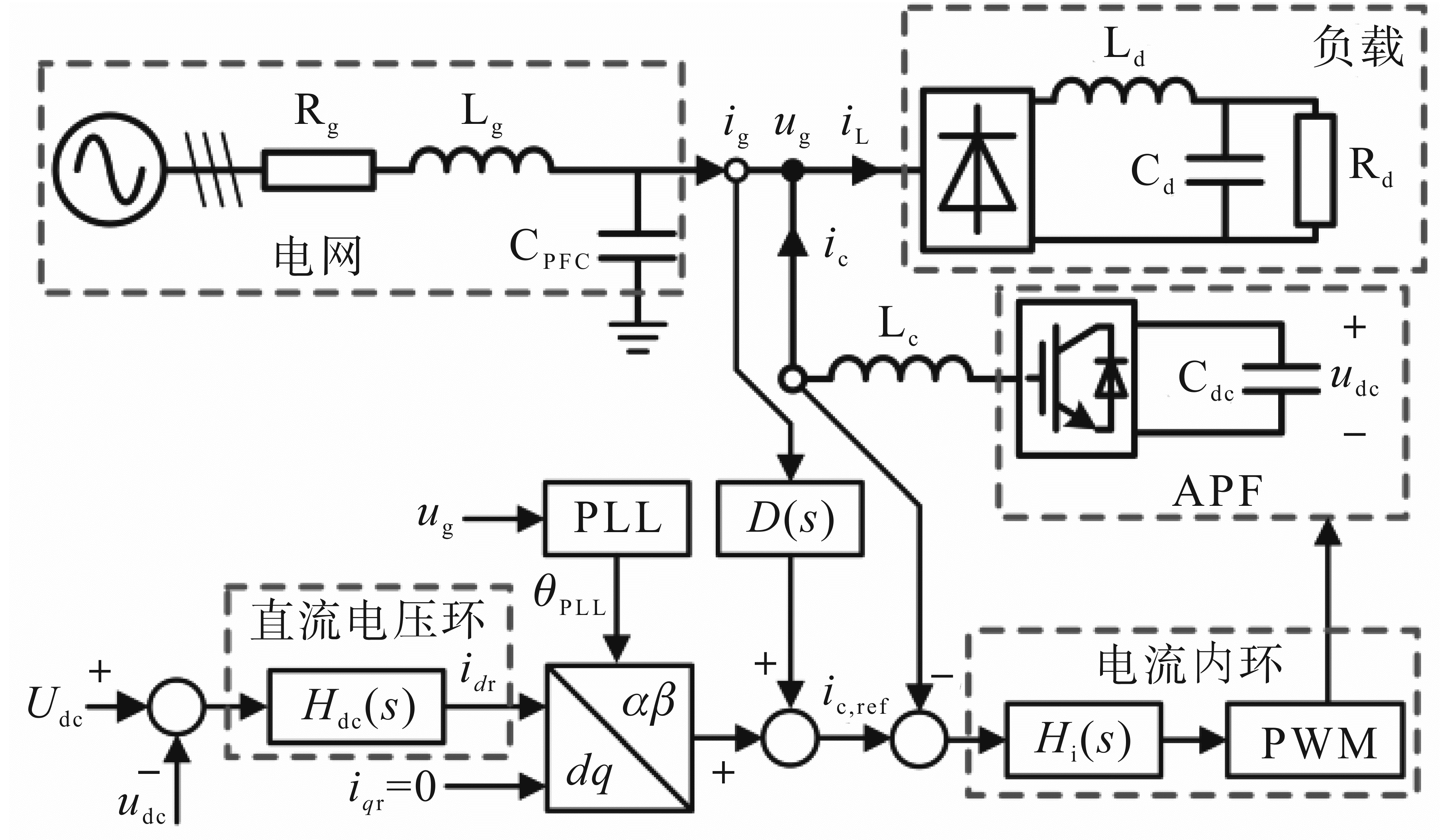

本文以网侧电流检测的电流源型APF装置作为分析对象，考虑典型的二极管整流器作为非线性负载，该系统结构如图1所示。其中，u_g，u_dc分别为网侧并联点电压和APF直流侧电压；i_g，i_L和i_c分别为网侧输出电流、负载电流和APF输出电流；L_g，R_g分别为网侧线路电感及电阻；C_PFC为并联点补偿电容，主要用作并网点功率因数校正；L_c，C_dc分别为APF端口输出侧电感和直流侧电容。考虑将二极管整流器作为非线性负载，其中，L_d，C_d和R_d分别为负载直流侧电感、电容和电阻。

APF采用电流源型并网变流器控制方法，其输出电流参考值i_c，ref由两部分生成：1）经直流电压环控制输出的合成分量；2）网侧电流中提取出的谐波电流分量。i_c，ref与i_c作差后经电流内环控制生成PWM调制波，最终输出抵消非线性负载谐波的补偿电流。

为了实现快速的动态响应性能以及对指令值的无差跟踪效果，对直流电压环H_dc（s）采用比例-积分（proportion-integrator，PI）控制。对于电流内环H_i（s），为了无静差跟踪特征次谐波，减少坐标旋转变换次数，故采用比例-谐振（proportion-resonance，PR）控制。于是，H_dc（s）和H_i（s）的表达式分别为

（1）

H d c (s) = K P d c + K I d c 1 s

（2）

H i (s) = K P i + ∑ k K R i, k s - j k ω 1

式中：K_Pdc，K_Idc分别为H_dc（s）的比例系数和积分系数；K_Pi，K_Ri，_k分别为H_i（s）的比例系数和k次谐振系数。

为了补偿二极管整流器产生的谐波，设置k=-5，7，-11，13。

此外，D（s）可以被设计为在基波处具有陷波特性的控制器，用以滤除基波分量的影响，从而提取谐波分量。通常还需对提取的谐波分量作进一步放大以提升补偿性能和谐波外环的控制带宽^[25]，于是D（s）表达式为

（3）

D (s) = K d ⋅ s - j ω 1 s - j ω 1 + N d

式中：K_d为谐波外环的比例系数；N_d为陷波器的作用带宽。

为保证陷波深度且不影响环路在其它频段的频率特性，陷波器作用带宽通常设置为1 Hz左右，即N_d=1×2π。

1.2 APF小信号模型

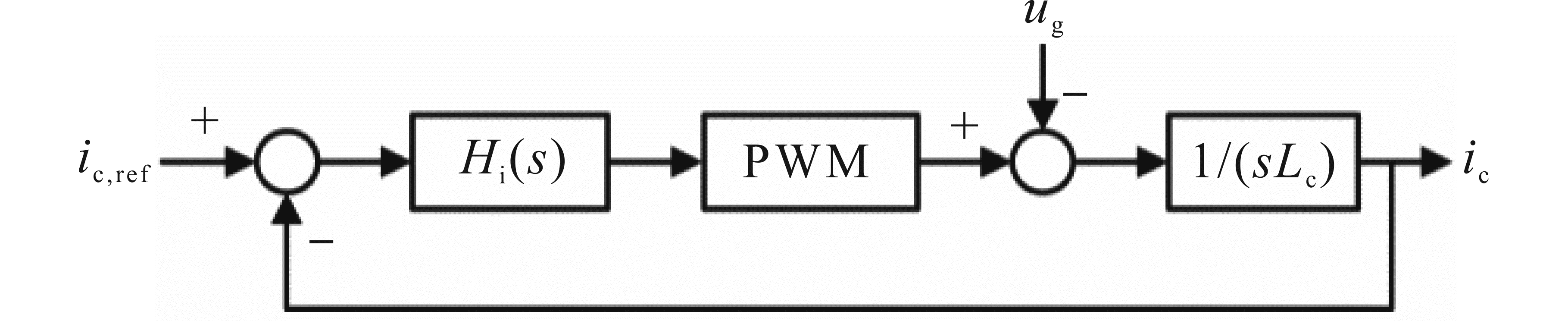

根据上述分析，APF可以被描述为采用双闭环控制结构的电流源型并网变流器，其小信号建模方法与一般的并网变流器类似。由于APF直流侧电容C_dc通常较大，使得直流电压环相较于电流内环对APF整体环路的影响很小，从而可忽略不计^[26]。APF电流内环控制的闭环结构可由如图2所示的框图表示。

由于PR控制的无静差特性，系统达到控制稳态时，可认为参考值i_c，ref与输出值i_c具有相同的稳态分量，故系统输入的小信号波动量可以由i_c的小信号分量

i^c

表示。在不考虑直流电压外环的情况下，电流内环可以视作一个多输入单输出（multi-input single-output，MISO）系统，其中输入变量小信号为[

i^c

，

u^g

]，输出变量小信号为[

i^c

]。于是，该MISO系统的小信号传输关系为

（4）$\hat{i}_{\mathrm{c}}=G_{\mathrm{i}}(s) \hat{i}_{\mathrm{c}}+Y_{\mathrm{i}}(s) \hat{u}_{\mathrm{g}}$

式中：G_i（s）为电流内环的闭环传递函数；Y_i（s）为APF的等效端口导纳。

考虑PWM调制所引起的数字控制延时为开关周期的1.5倍，即T_d=1.5T_s，则可推导出G_i（s）和Y_i（s）的传递函数分别为

（5）

G i (s) = H i (s) e - T d s s L c + H i (s) e - T d s

（6）

Y i (s) = 1 s L c + H i (s) e - T d s

由式（5）可以看出，由于数字控制延时环节的存在，APF的电流内环事实上是一个非最小相位系统。然而在实际应用场景中，APF开关器件的开关频率通常设置的较高（通常高于10 kHz），在谐波频段该延时环节所引起的相位滞后很小，因此可以忽略数字控制延时对谐波稳定性的影响而将APF的电流内环作为最小相位系统分析。

1.3 APF系统环路模型

从图1所示的系统结构可以看出，当APF工作于谐波补偿状态时，其与电网和非线性负载之间构成一个整体的闭合环路。将三相交流电网看作理想电压源置零做小信号分析，在零输入条件下该环路具有如下传输关系：

（7）$\left\{\begin{array}{l} \hat{u}_{\mathrm{g}}=-Z_{\mathrm{g}}(s) \hat{i}_{\mathrm{g}} \\ \hat{i}_{\mathrm{L}}=Y_{\mathrm{L}}(s) \hat{u}_{\mathrm{g}} \\ \hat{i}_{\mathrm{c}}=D(s) G_{\mathrm{i}}(s) \hat{i}_{\mathrm{g}} \\ \hat{i}_{\mathrm{g}}+\hat{i}_{\mathrm{c}}+\left(-\hat{i}_{\mathrm{L}}\right)=0 \end{array}\right.$

式中：Z_g（s）为网侧线路阻抗在复频域下的传递函数；Y_L（s）为非线性负载等效端口导纳。

根据RLC元器件的复频域参数模型可直接得出Z_g（s）的表达式为

（8）

Z g (s) = R g + s L g 1 + s R g C P F C + s 2 L g C P F C

对于非线性负载的端口导纳模型，文献[27]提出了采用谐波线性化的二极管整流器阻抗建模方法，基于该模型可得到Y_L（s）的表达式为^[8,26]

（9）

Y L (s) = [9 Y d (s - j ω 1)] / π 2

式中：Y_d（s）为二极管整流器直流侧导纳在复频域下的传递函数。

同样地，可根据RLC元器件的复频域参数模型直接得出其表达式为

（10）

Y d (s) = 1 + s R d C d R d + s L d + s 2 R d L d C d

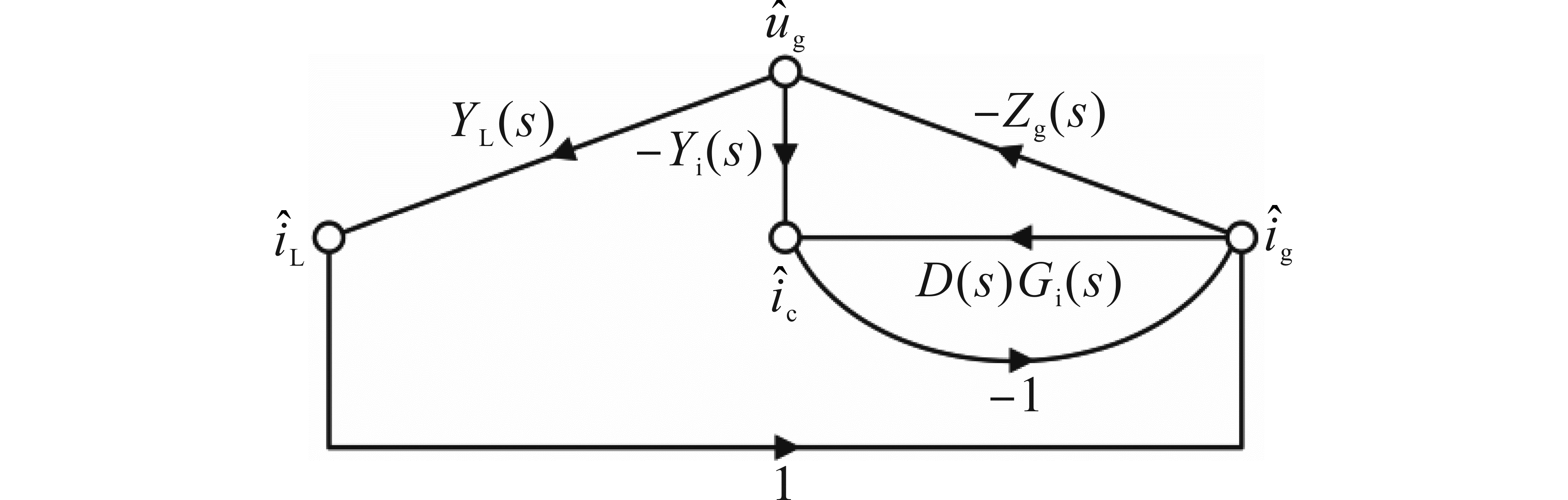

联立小信号传输关系式（4）和式（7），上述APF系统模型可由如图3所示的环路描述。

根据梅森环路增益公式，图3所示APF系统环路的特征方程为

（11）

Δ = 1 + Z g (s) Y L (s) + Z g (s) Y i (s) + D (s) G i (s)

为了得到系统的稳定性判据，令

Δ = 0

，则式（11）的特征方程可以被进一步表示为

（12）

Δ = 1 + T (s) = 0

（13）

T (s) = Z g (s) Y L (s) 1 + Z g (s) Y i (s) + D (s) G i (s)

式中：T（s）为APF系统的环路增益。

由此，APF系统“源-网-荷”间的交互特性已通过小信号环路充分表征，下一步将对该系统作稳定性分析。

2 弱电网APF系统稳定性分析

收起

将APF系统环路作为最小相位系统作分析，根据广义奈奎斯特判据，闭环系统的右半平面极点个数可由奈奎斯特曲线判定。

为明确交互部分的影响，对于式（13）表示的环路增益，可将其进一步拆分为

（14）

T (s) = T P (s) T A (s)

其中

T P (s) = Z g (s) Y L (s) T A (s) = 1 1 + Z g (s) Y i (s) + D (s) G i (s)

式中：T_P（s）为环路增益的无源环节，该环节表征了电网线路阻抗与非线性负载之间的交互作用；T_A（s）为环路增益的有源环节，该环节表征了电网线路阻抗与APF内环有源控制之间的交互作用以及APF自身的有源特性。

于是，APF系统环路可分别从T_P（s）和T_A（s）两个环节展开分析，明确弱电网条件下各环节对系统稳定性的影响。

2.1 无源环节的影响

由T_P（s）的表达式可以看出，网侧线路阻抗Z_g（s）和非线性负载端口导纳Y_L（s）决定了该环节对系统环路特性的影响。根据短路容量比（short circuit ratio，SCR）的定义，随着网侧线路阻抗幅值的增大，SCR将减小，与此同时弱电网特性愈发显著^[4]。由于配电网线损通常较小，此时电感参数L_g将主导Z_g（s）的频率特性。

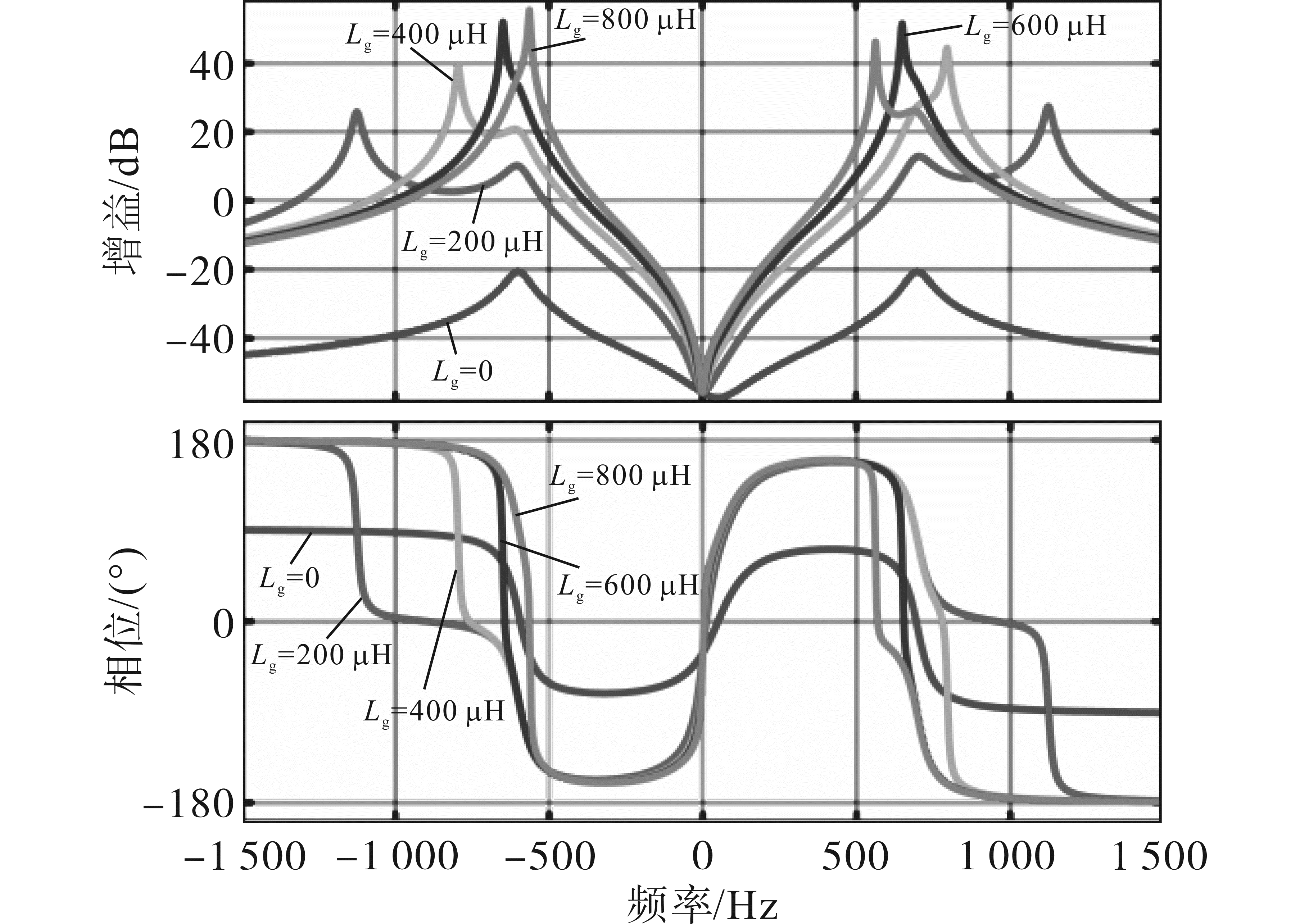

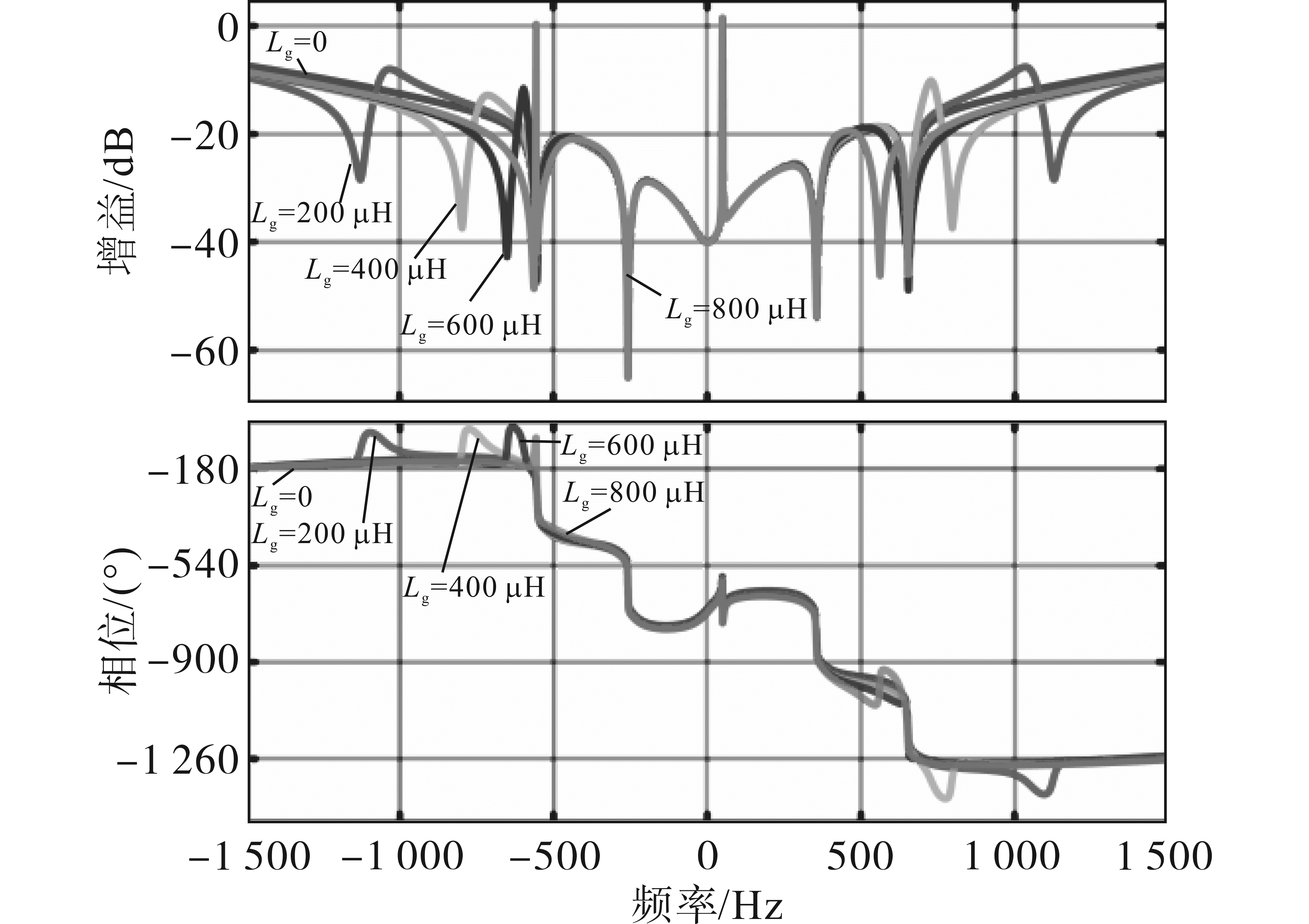

图4所示的伯德图反映了网侧线路电感L_g增大对无源环节T_P（s）频率特性的影响。结合式（8）和式（10）的二阶传递函数可知，Z_g（s）和Y_L（s）分别存在某特定频率附近的无源谐振峰。在弱电网条件下，Z_g（s）在中高频段的增益幅值显著增大，同时无源谐振峰也随着L_g的增大向低频方向移动。当二者无源谐振峰相近时（如L_g=600 μH），在该频率附近T_P（s）将呈现出高增益、高相位滞后的特点，从而进一步地影响APF系统的整体环路特性。

2.2 有源环节的影响

弱电网对有源环节T_A（s）的影响体现在网侧线路阻抗Z_g（s）与APF的等效端口导纳Y_i（s）之间的交互上。如图5所示，由于APF电流内环PR控制器在谐波补偿频率处的无穷增益，T_A（s）在谐波补偿频率附近呈现出陷波特性，同时引入-180°的相位滞后。同时，Z_g（s）的无源谐振峰在T_A（s）中表现为特定频率附近的陷波谷，在弱电网条件下随着L_g的增大该陷波谷向低频方向移动。显然，弱电网特性对T_A（s）仅起到额外陷波及辅助相位变化的影响，因此认为APF的内环控制主导了T_A（s）的特性。

综上，有源环节对APF系统整体环路的影响主要体现在谐波补偿频率附近的陷波特性低增益及高相位滞后，而该相位滞后将成为影响系统稳定性的主要因素。

2.3 弱电网APF系统谐波振荡机理

根据上述分析可知，弱电网条件下APF系统潜在的稳定性问题主要有两个来源，分别为：1）弱电网线路阻抗与非线性端口导纳的无源谐振峰耦合，提供特定频段的高增益；2）APF内环有源控制在谐波补偿频率处的-180°相位跳变。此外，当无源谐振峰靠近谐波补偿频率时，T_P（s）的高相位滞后区域与T_A（s）的-180°相位跳变重合，进一步加剧了系统的稳定性问题。

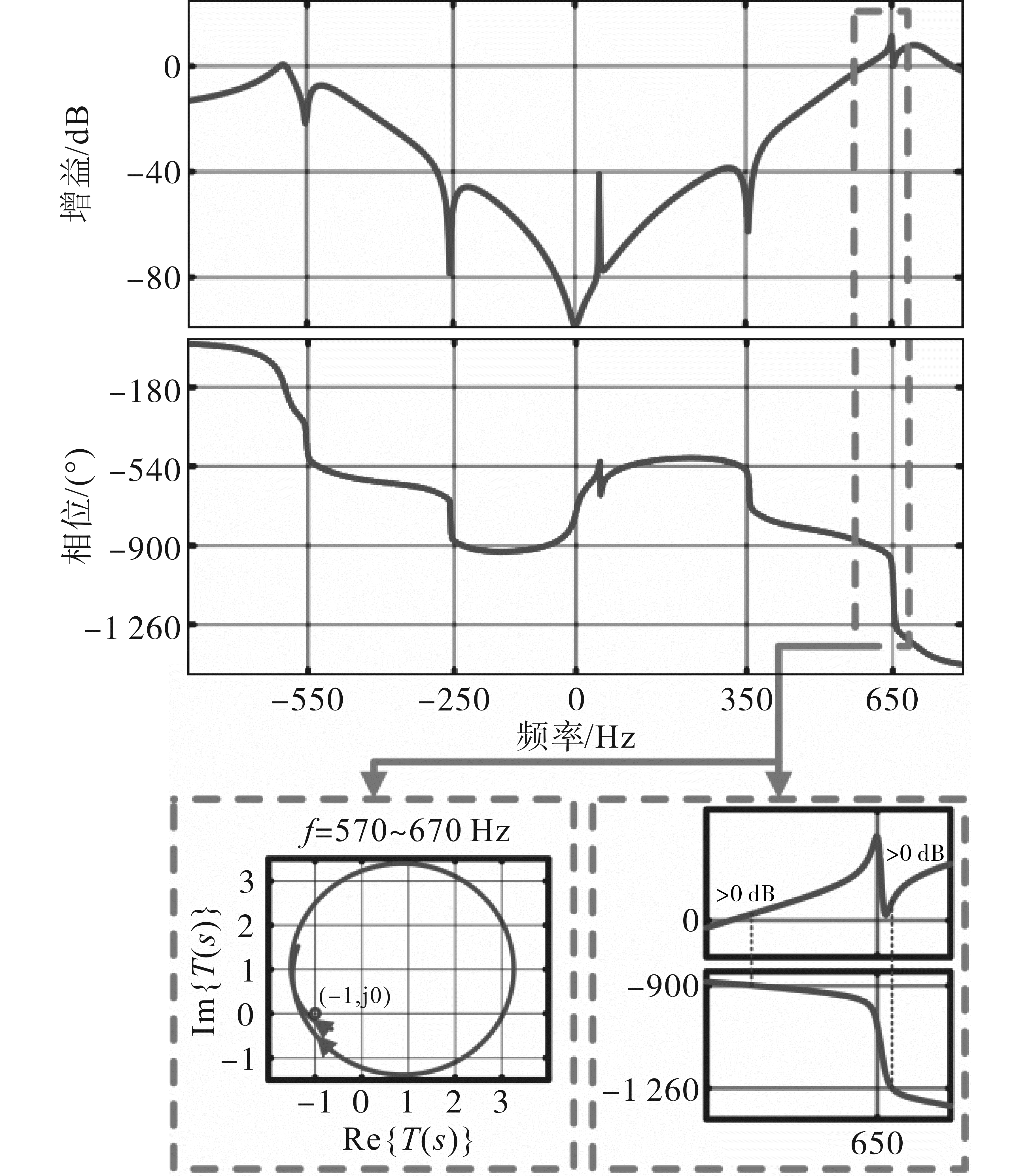

设置APF系统参数为：R_g=0.03 Ω，L_g=600 μH，C_PFC=100 μF，R_d=20 Ω，L_d=600 μH，C_d=100 μF，L_c=400 μH，K_Pi=0.12，K_Ri，_k=30，K_d=100，N_d=4×2π，可得T（s）的伯德图及其不稳定区间奈奎斯特图如图6所示。

归根结底，这类不稳定是APF开启有源谐波控制后与弱电网线路阻抗及非线性负载等无源环节交互作用产生的，最终致使谐波补偿无法达到稳态而持续振荡。尽管这类谐波振荡的产生依赖于线网及负载参数，但受限于参数的不可控性以及弱电网条件下存在无源谐振峰的客观性，单一的参数调整手段难以确保系统的稳定性。因此有必要借助控制优化的方案来阻尼系统的谐波振荡。

3 谐波振荡有源阻尼方法

收起

3.1 有源阻尼方案设计

上述分析表明，在系统外部因素不可控的条件下，APF电流内环在谐波补偿频率谐振控制引起的-180°相位跳变是导致不稳定的重要因素之一，因此对内环特性进一步改造，取消闭环极点是提升系统稳定性的关键。

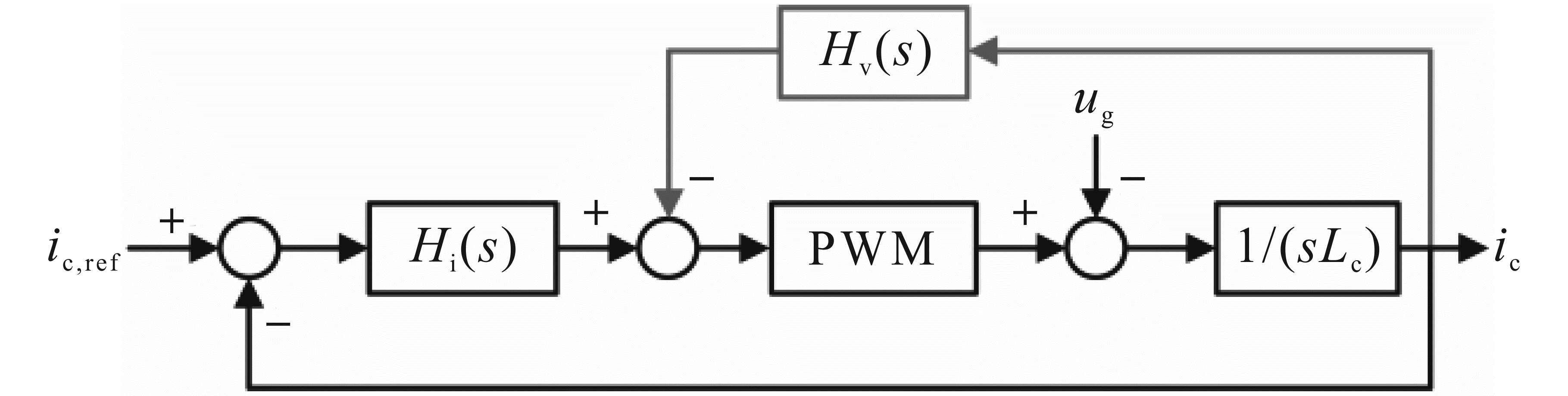

基于状态量反馈的有源阻尼思想，将APF输出电流作反馈控制，其控制结构如图7所示。

等效地看，反馈通道传递函数H_v（s）起到了APF端口电感额外串联阻尼的作用，从而改造了内环特性。此时，APF电流内环闭环传递函数G_iv（s）及其等效端口导纳Y_iv（s）的表达式分别为

（15）

G i v (s) = H i (s) e - T d s s L c + [H i (s) + H v (s)] e - T d s

（16）

Y i v (s) = 1 s L c + [H i (s) + H v (s)] e - T d s

为保证H_v（s）的阻尼性质，首先应使H_v（s）具有正实部的阻尼项。尽管阻尼项虚部的引入增强了相位特征调节的灵活性，但考虑到交互环路的相频特性已经十分复杂，其引入可能造成系统稳定性在外部条件发生变化时难以维持，故舍弃虚部而将H_v（s）的阻尼项设置为正实数。此外，为了避免SPWM出现过调制，同样地需为H_v（s）配置基波处的陷波器。于是，H_v（s）的表达式为

（17）

H v (s) = R v (s - j ω 1) / (s - j ω 1 + N v)

式中：R_v为阻尼参数；N_v为反馈通道基波陷波器的作用带宽。

其参数设置思路与D（s）相似。

3.2 有源阻尼稳定机理分析

由于电流内环特性的改变不会影响系统环路增益的无源环节，因此只需分析阻尼参数R_v对有源环节的影响。引入电感电流反馈后有源环节T_Av（s）的表达式为

（18）

T A v (s) = 1 1 + Z g (s) Y i v (s) + D (s) G i v (s)

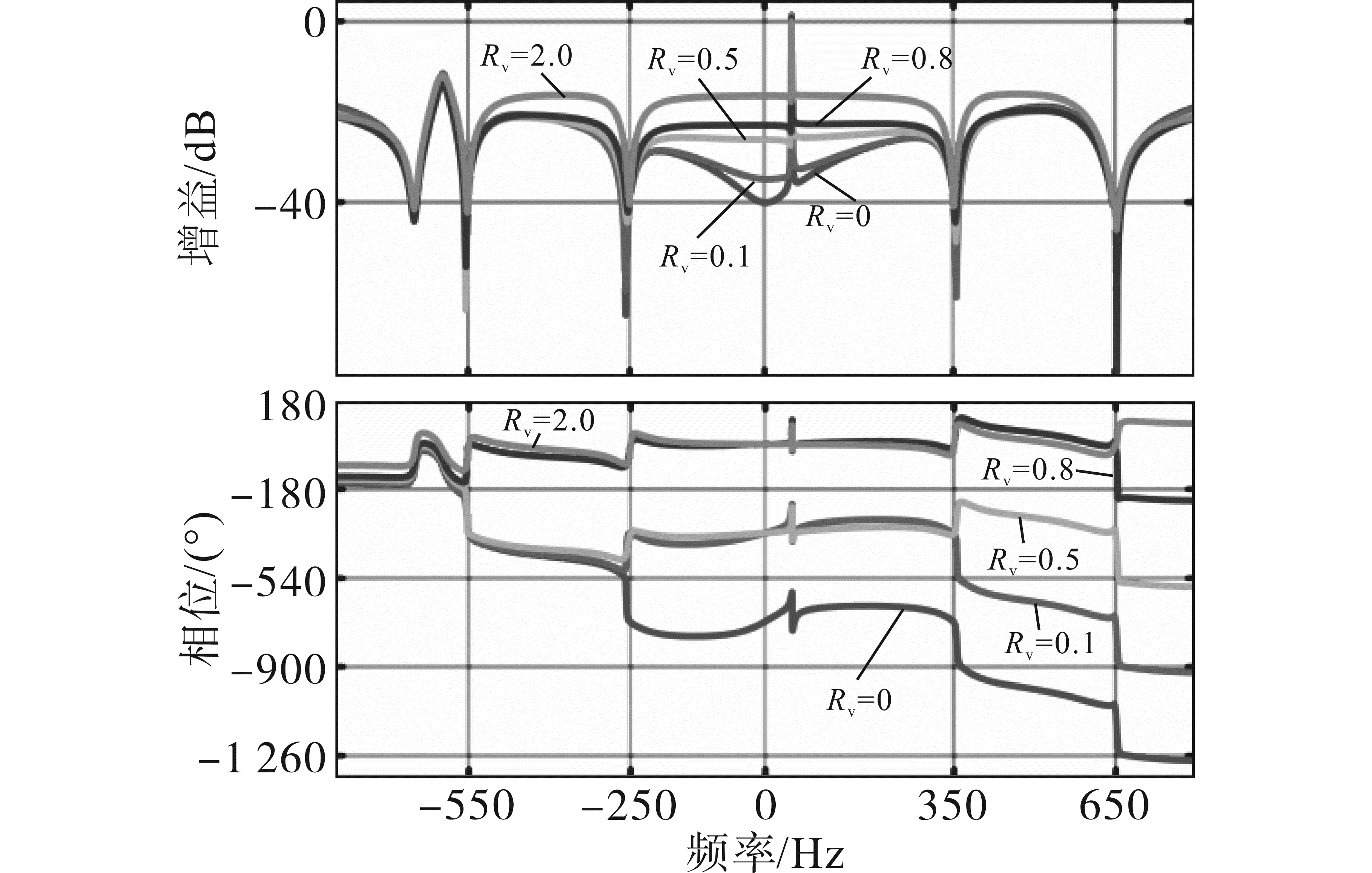

图8绘制了不同R_v取值下T_Av（s）的伯德图。可以看出电感电流反馈的引入阻尼了有源环节在谐波补偿频率处的增益尖峰，这也进一步改变了相位在谐波补偿频率附近的穿越方向，即由原先的向下-180°跳变穿越变为向上穿越。随着R_v的增大，受阻尼效应影响的频率点也越多，最终T_Av（s）的相位不再发生-180°跳变而被约束在-180°~180°范围内（如R_v=2.0时）。

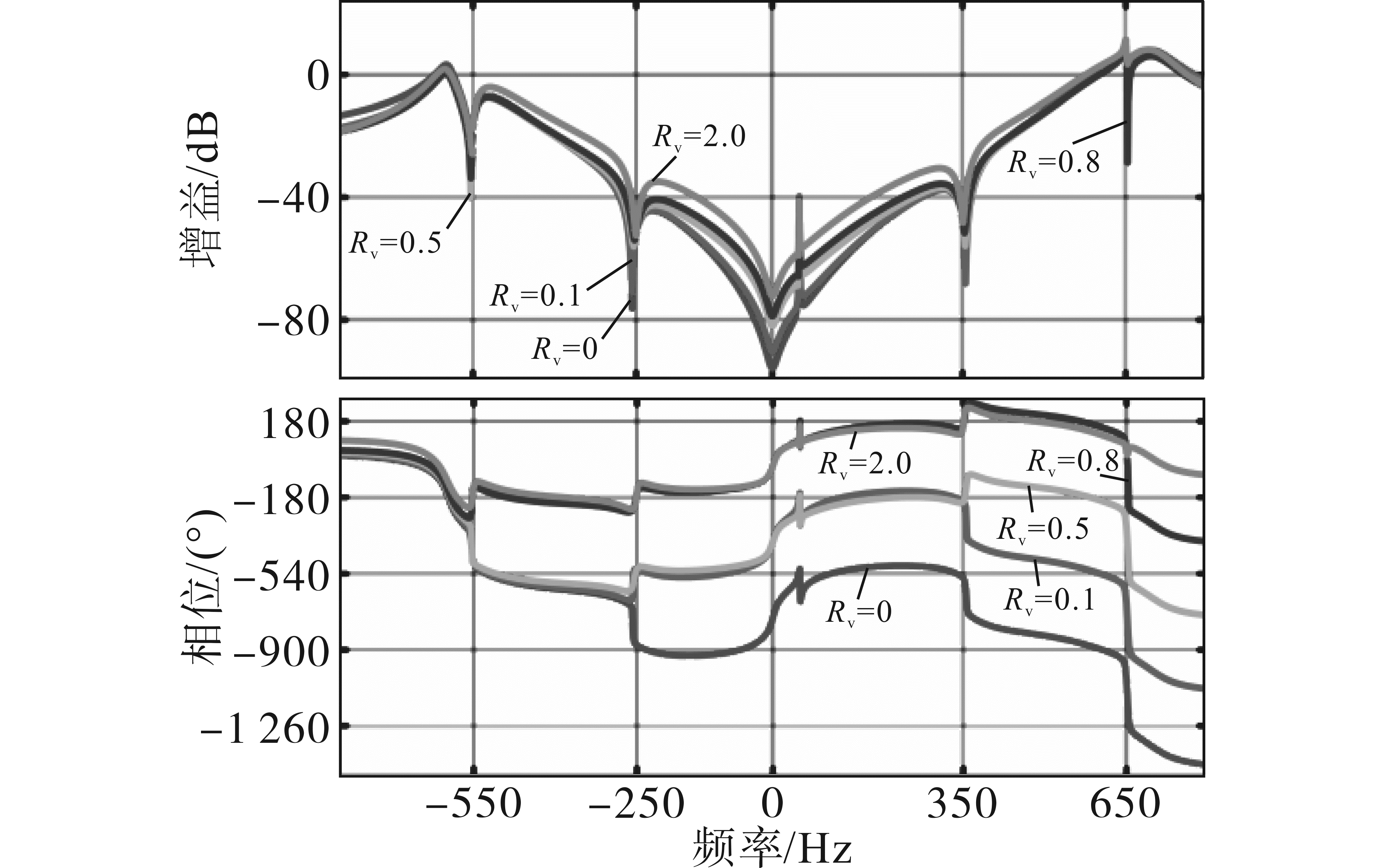

同理，引入电感电流反馈后系统环路增益可以表示为T_v（s）=T_P（s）T_Av（s），于是得到不同R_v取值下T_v（s）的伯德图如图9所示。可以看出若R_v过小（如R_v=0.1时），T_v（s）在650 Hz附近尚存在正增益穿越-180°的区间，系统仍不稳定。而R_v过大则增加了APF上的能量耗散^[20]，故根据T_v（s）的伯德图可选择R_v=0.5作稳定性分析。

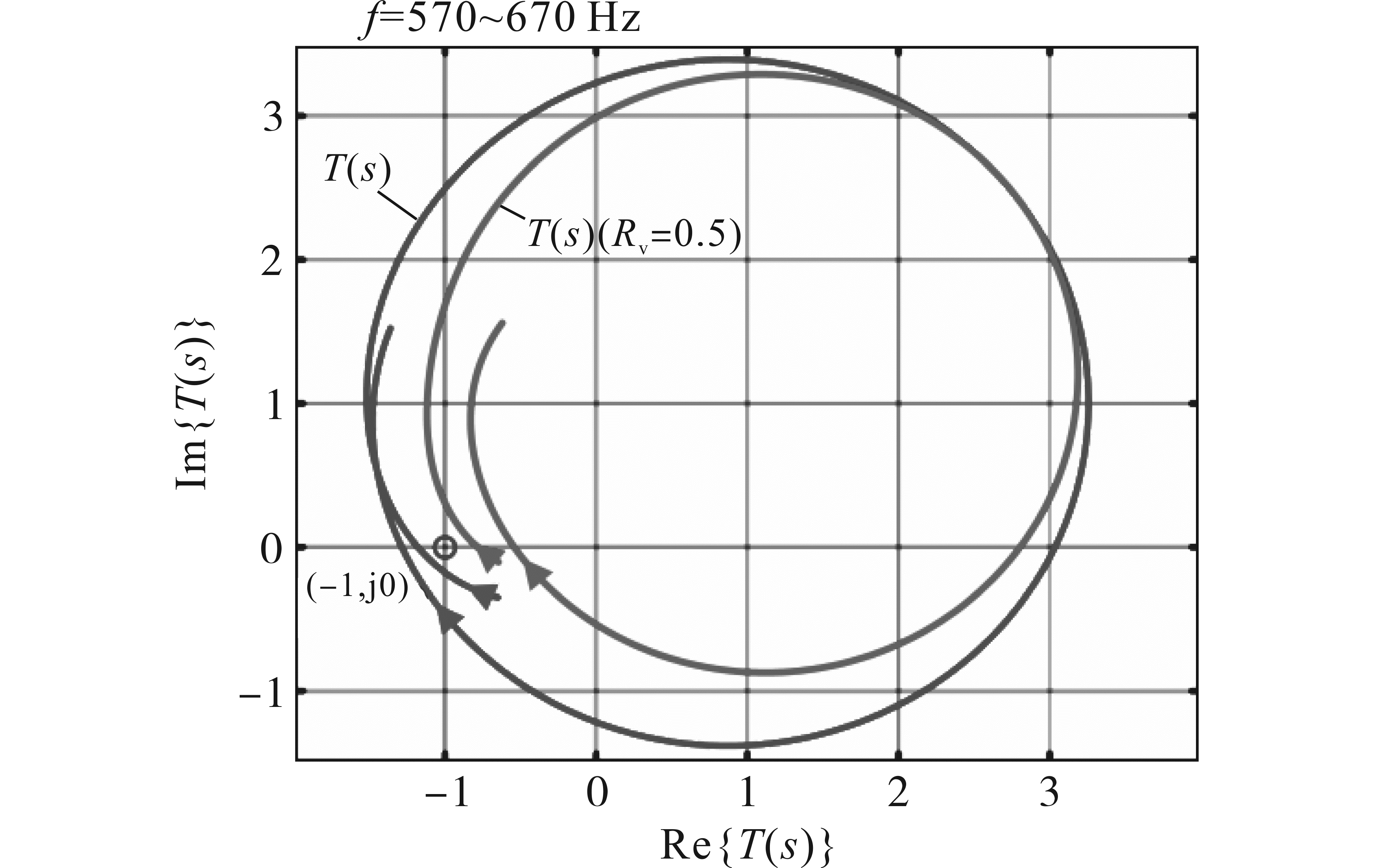

图10绘制了R_v=0.5时T_v（s）在650 Hz附近的奈奎斯特曲线，引入的电感电流反馈有效避免了T_v（s）的奈奎斯特曲线顺时针包围（-1，j0），且在两次-180°穿越频率分别具有2.07 dB和5.28 dB的增益裕度，系统具备良好的稳定性。

综上分析可知，基于电感电流反馈的有源阻尼方法有效地改善了系统的环路特性，使APF在弱电网条件下能够稳定地补偿谐波。该方法的有效性将通过仿真和硬件实验得到验证。

4 仿真与硬件实验

收起

4.1 PLECS仿真结果分析

本文首先通过仿真软件PLECS对提出有源阻尼方法的谐波振荡抑制效果做时域仿真验证。为了复现本文所分析的谐波振荡工况，仿真系统的主要参数仍按照2.3节中设置，对于上文中未包含的参数设置如下：u_dc=700 V，C_dc=0.2 mF，K_Pdc=1，K_Idc=20，R_v=0.5，N_v=4×2π。

利用PLECS平台的C-Script模块实现离散化数字控制，分别在1 s和2 s时启动APF谐波补偿的PR控制和电感电流反馈控制。图11反映了网侧电流i_g、并联点电压u_g和APF直流侧电压u_dc的时域仿真结果，可以看出在1 s启动APF谐波控制后，i_g出现了谐波振荡现象，在时域上体现为i_g，u_g和u_dc均出现明显波动，谐波补偿失效。而当2 s引入电感电流反馈后，谐波振荡得以抑制，i_g，u_g和u_dc波形逐渐平稳，此时APF工作于稳定的谐波补偿。

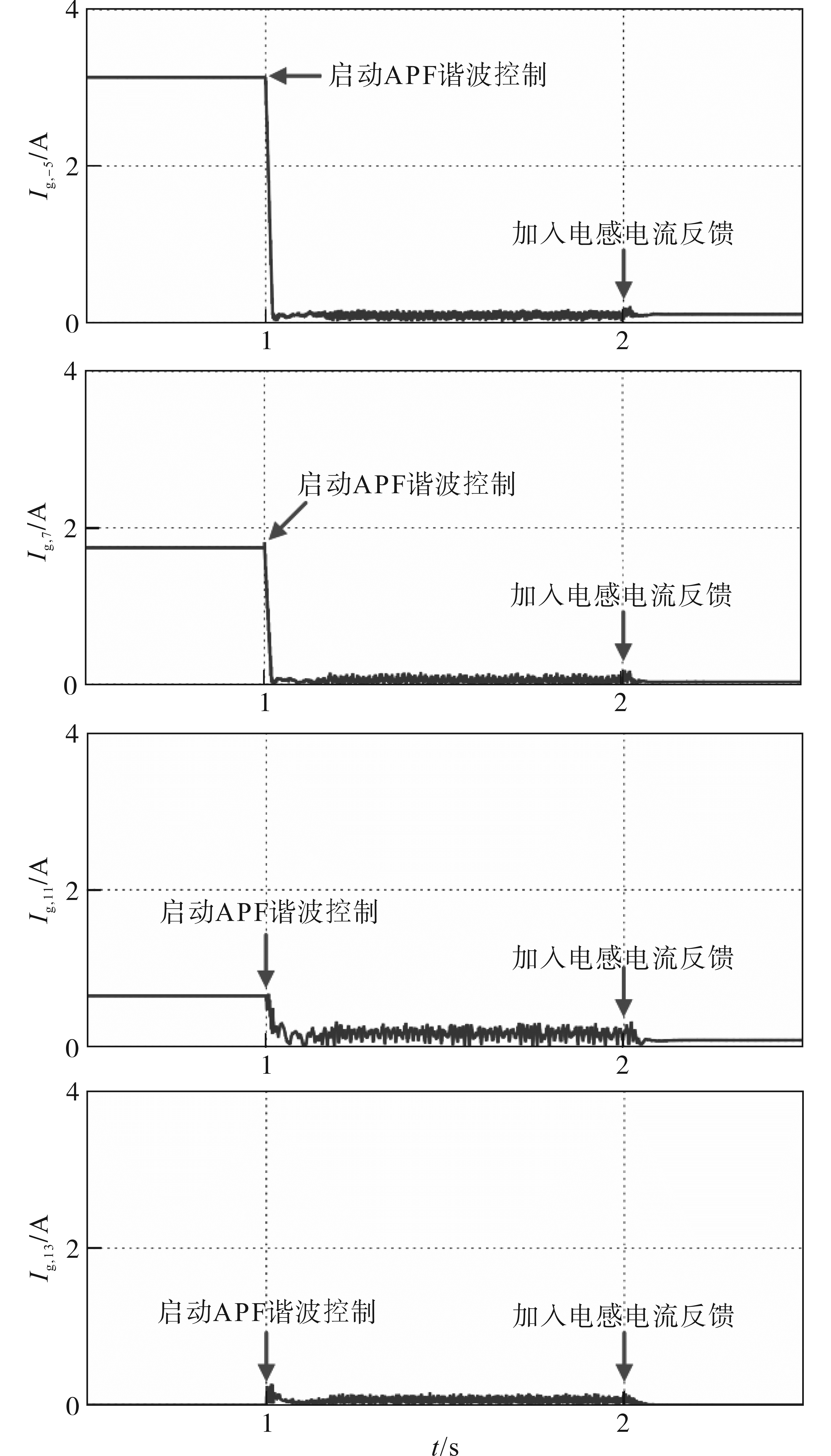

为了更清晰地表征提出的有源阻尼方案对弱电网APF系统谐波振荡的抑制效果，对网侧电流作旋转变换分别提取出-5，7，-11，13次谐波电流幅值I_g，-5，I_g，7，I_g，-11，I_g，13，如图12所示。当APF启动谐波控制后，尽管被补偿的谐波含量有所降低，但由于不稳定系统谐波补偿无法达到稳态，同时还会引起该频段其它次谐波的共振，系统的电能质量进一步恶化。当加入电感电流反馈后，系统迅速恢复稳定，各次谐波均得到良好的补偿。

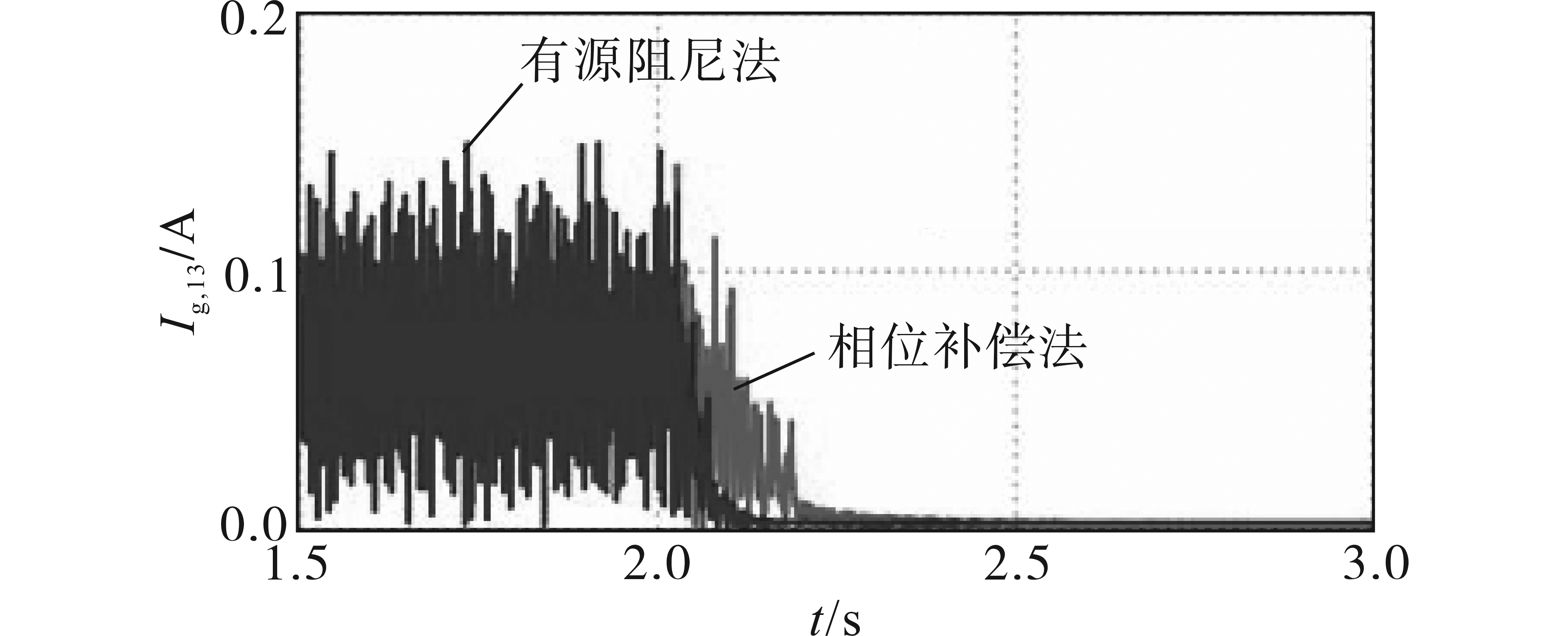

将所提出的有源阻尼方法与文献[8]提出的耦合频率阻尼共享的相位补偿法进行对比。对APF内环13次谐振控制器加入0.25π的相位补偿以同时改善系统环路在650 Hz和-550 Hz附近的相位穿越特性，观测网侧13次谐波电流幅值I_g，13的波形，如图13所示。

可以看出，在PR控制器补偿相位的调节下，APF系统经过约0.5 s的调节时间后恢复稳定，相较于所提出的有源阻尼方案约0.1 s的调节时间而言响应较慢。这是由于PR控制器的相位补偿效果需经过“外环-内环”的完整闭环控制结构建立响应，与直接构造内环反馈通路的有源阻尼方法相比，振荡抑制速度缓慢。

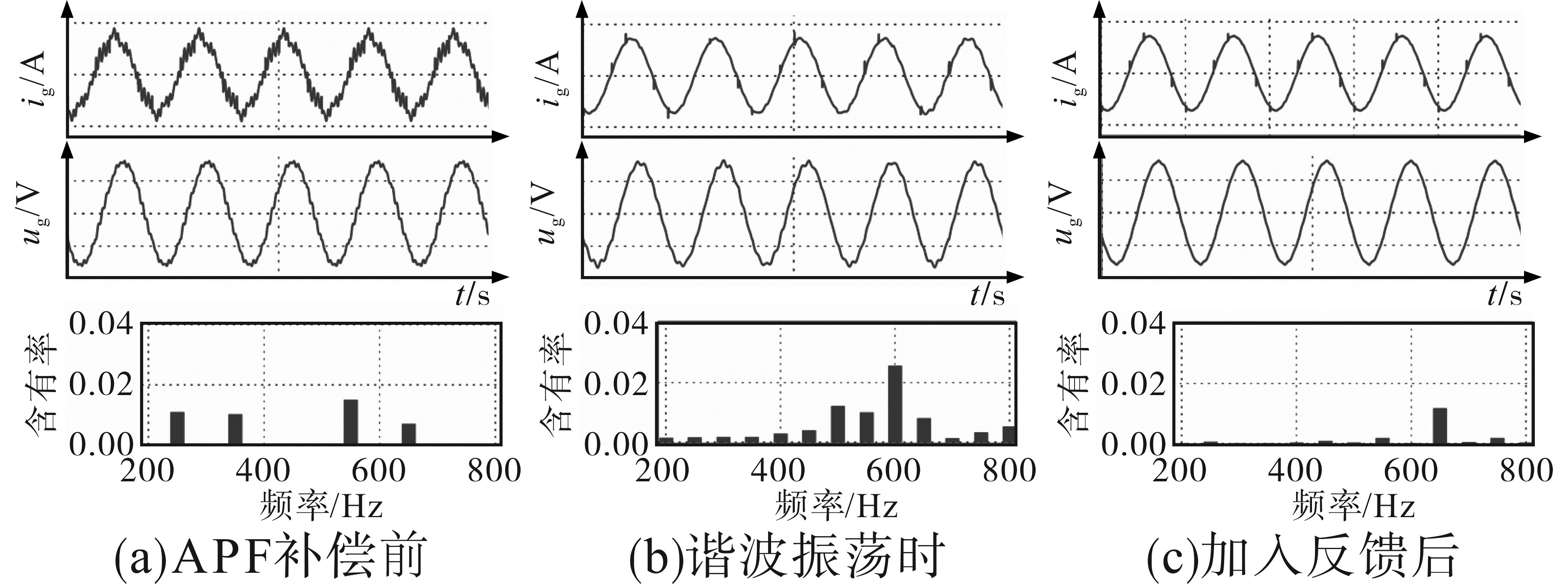

图14反映了图11中网侧电流和并联点电压在谐波补偿前、发生谐波振荡时及有源阻尼稳定后的波形特征与各次电压谐波含有率的频谱图。根据国家GB/T14549—1993《电能质量公用电网谐波》标准规定：400 V系统的电压总谐波含有率不得大于5%，其中奇次谐波电压含有率不得大于4%，偶次谐波电压含有率不得大于2%。计算可得：谐波补偿前，并联点电压的谐波主要以奇次谐波为主，其含有率为4.81%；开启APF谐波控制后，并联点电压的奇、偶次谐波含有率分别为1.47%和2.95%；加入电感电流反馈后，并联点电压的谐波得以抑制，总谐波含有率仅为1.31%。由此可见弱电网条件下谐波振荡的危害性以及对系统环路采用有源阻尼控制的必要性。

4.2 硬件实验结果分析

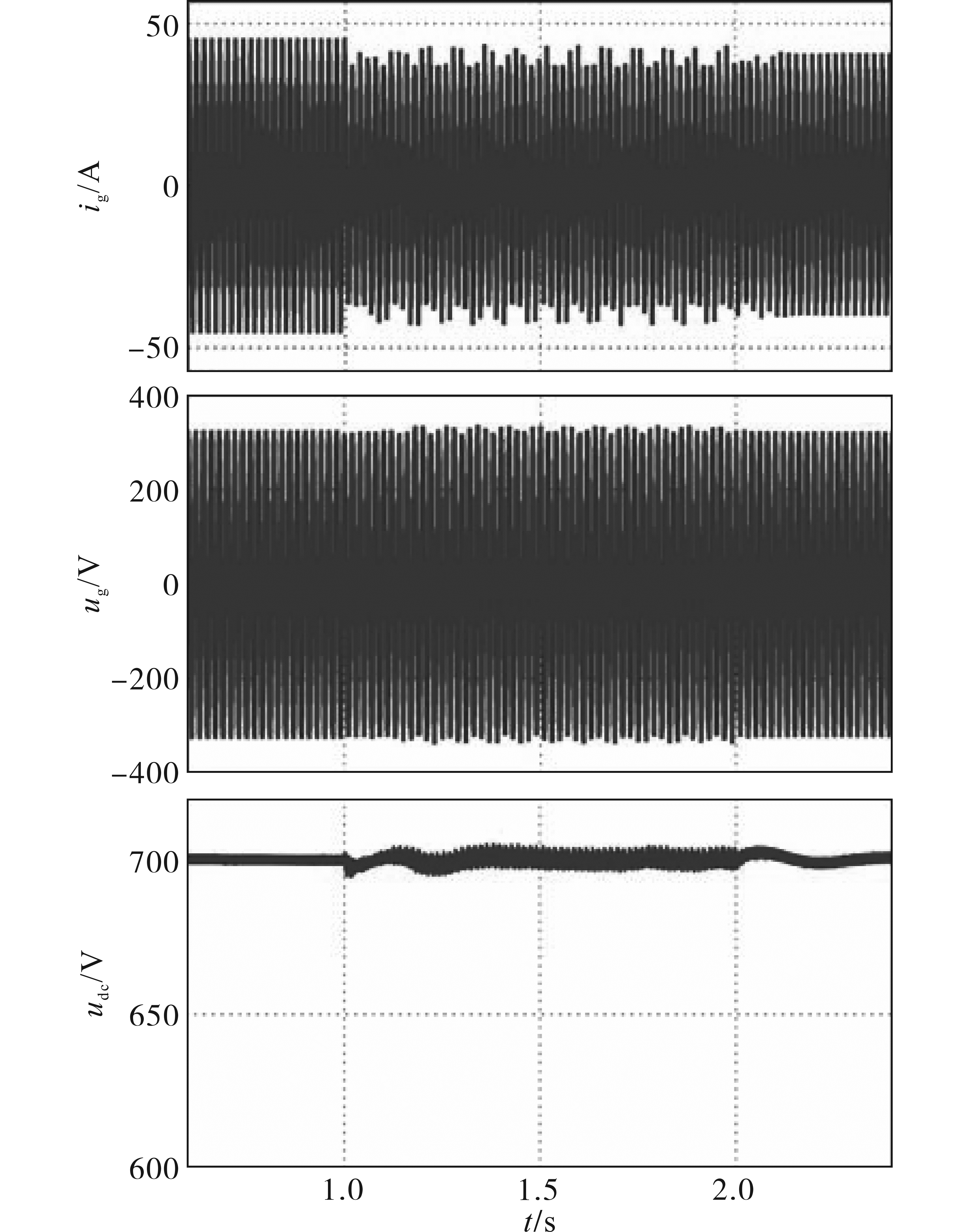

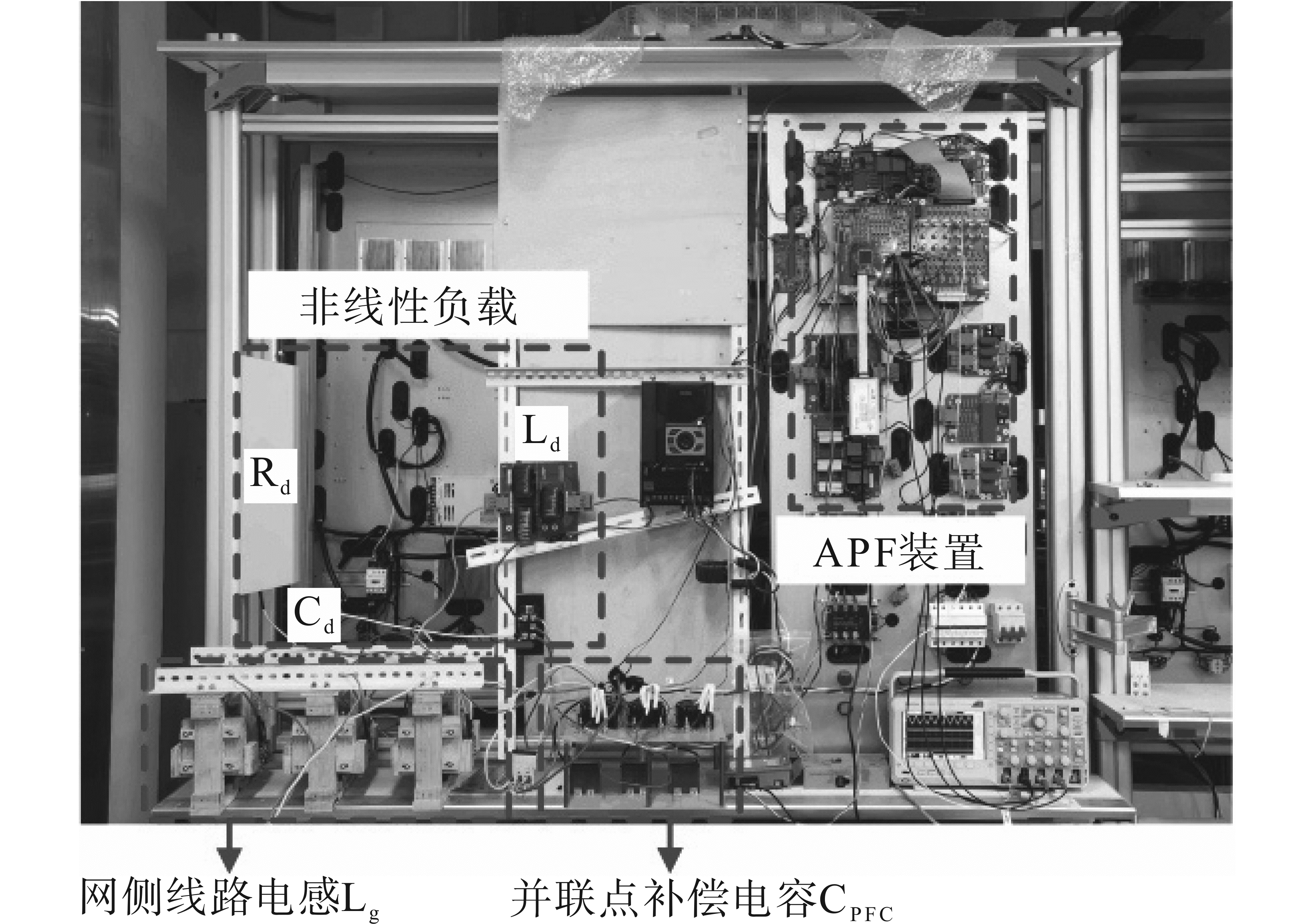

本文基于具有弱电网特性的硬件实验平台复现图11中网侧电流i_g、并联点电压u_g和APF直流侧电压u_dc在谐波补偿前、发生谐波振荡时及有源阻尼稳定后三种工况下的运行波形。实验平台如图15所示，实验平台电路参数如下：u_g=80 Vrms，R_g=0.9 Ω，L_g=800 μH，C_PFC=50 μF，R_d=20 Ω，L_d=1 200 μH，C_d=100 μF，L_c=1 200 μH，C_dc=0.1 μF，u_dc=200 V，f_s=10 kHz。DSP控制参数如下：K_Pdc=0.2，K_Idc=2，K_Pi=0.1，K_Ri，_k=30，K_d=100，N_d=6.28，N_v=4×2π，R_v=10。

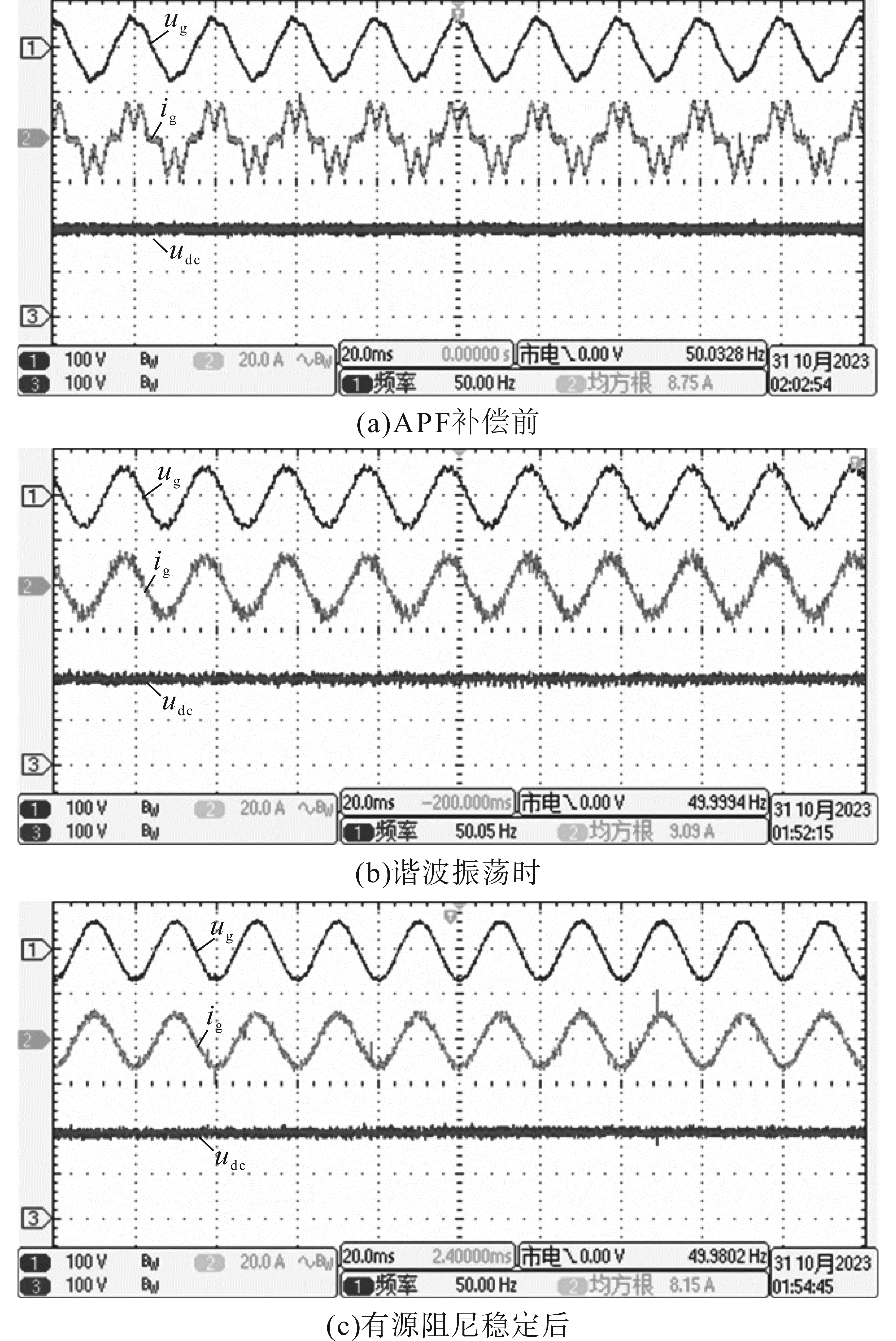

通过数字控制信号分别下达APF谐波控制指令及电感电流反馈指令，得到上述三种工况下的实验波形如图16所示。

可以看出：1）开启APF谐波控制前，由于非线性负载注入谐波电流，网侧电流和并联点电压发生明显的畸变；2）开启APF谐波控制后，由于弱电网条件下系统环路的交互作用，网侧电流出现谐波振荡现象；3）引入电感电流反馈有源阻尼后，谐波振荡得以稳定，APF工作于稳定的谐波补偿状态，网侧电流和并联点电压接近三相正弦波形。

上述实验现象与全文的理论分析及仿真结果具有一致性，进一步地验证了基于电感电流反馈有源阻尼方法抑制弱电网APF系统谐波振荡的有效性。

5 结论

收起

本文的贡献和结论具体如下：

1）建立了能够充分表征弱电网电流源型APF系统“源-网-荷”交互的环路小信号模型，由此分析弱电网对系统稳定性的影响，从原理上揭示谐波振荡的产生机理；

2）提出了一种基于APF电感电流反馈的有源阻尼方法，通过改变环路的相位穿越特征可提升弱电网APF系统的稳定性；

3）验证了提出的有源阻尼方法在弱电网条件下抑制谐波振荡的有效性，使APF稳定工作于谐波补偿状态，系统的电能质量得到明显的改善。

本文的研究对新型电力系统的稳定运行及电能质量提升具有实际意义。该研究现阶段尚未考虑高比例新能源并网装备接入后更为复杂的交互稳定性问题。在此基础上，还需进一步设计阻尼自适应调控策略以优化系统在更大时间尺度、更宽频率范围的振荡抑制效果，同时确保暂态严重失稳工况下可靠的故障穿越。后续研究将对此做进一步完善。
