基于双积分滑模控制的DAB电压控制研究

PDF下载

王华汉 , 赵世伟

电气传动 | 电力电子 2024,54(4): 52-56

收起

电气传动 | 电力电子 2024, 54(4): 52-56

基于双积分滑模控制的DAB电压控制研究

全屏

王华汉, 赵世伟

作者信息

华南理工大学电力学院广东广州 510641

王华汉（1997—），男，硕士，主要研究方向为直流微电网、双向DC-DC变换器，Email:1534221208@qq.com

通讯作者:

赵世伟（1977—），男，博士，副教授，主要研究方向为电机设计与控制、直流微电网，Email:epswzhao@scut.edu.cn

Research on DAB Voltage Control Based on Double-integral Sliding Mode Control

Huahan WANG, Shiwei ZHAO

Affiliations

School of Electric Power，South China University of Technology，Guangzhou 510641，Guangdong，China

出版时间: 2024-04-20 doi: 10.19457/j.1001-2095.dqcd25014

文章导航

摘要

收起

提出一种基于双积分滑模控制的双向有源全桥（DAB）DC-DC变换器电压控制策略，该策略在模型精度要求低、控制器设计流程简单的情况下，可以获得良好的控制效果。首先，基于单移相调制方式建立变换器的降阶模型。然后，采用双积分滑模控制理论设计变换器的输出电压控制器。设计过程通过引入时域分析法进行滑模面系数的选取分析。最后，仿真和实验结果表明了所提控制策略的有效性。

关键词

双积分滑模控制 / 降阶模型 / 时域分析法

Abstract

收起

A dual active bridge （DAB） DC-DC converter voltage control strategy based on double-integral sliding mode control was proposed，which can obtain good control effect under the condition that the model accuracy requirements are low and the controller design process is simple. Firstly，the reduced-order model of the converter was established based on the single-phase shift modulation mode. Then，the output voltage controller of the converter was designed by using the double-integral sliding mode control theory. The design process introduced the time domain analysis method to analyze the sliding surface coefficients. Finally，simulation and experimental results show the effectiveness of the proposed control strategy.

Key words

double-integral sliding mode control / reduced-order model / time domain analysis method

引用本文

王华汉, 赵世伟. 基于双积分滑模控制的DAB电压控制研究. 电气传动, 2024 , 54 (4) : 52 -56 . DOI: 10.19457/j.1001-2095.dqcd25014

Huahan WANG, Shiwei ZHAO. Research on DAB Voltage Control Based on Double-integral Sliding Mode Control[J]. Electric Drive, 2024 , 54 (4) : 52 -56 . DOI: 10.19457/j.1001-2095.dqcd25014

正文

收起

新能源的发展是解决化石燃料危机、环境污染问题的重要措施^[1]。而双向DC-DC变换器因其可以实现能量的双向流动，在直流微电网、电动汽车等新能源领域中被广泛应用^[2]。其中双有源全桥（dual active bridge，DAB）DC-DC变换器由于具备电气隔离、功率密度高、效率高、体积小、易实现软开关等优点^[3]，具有极高的应用价值，其实际应用中的动态控制问题受到了广泛的关注。

在DAB动态控制研究方面，文献[4-5]建立了DAB的高精度全阶小信号模型，并在此基础上进行了线性控制器的设计。全阶小信号模型建模精度高，模型较为复杂，对应的线性控制器可以在设定工作点附近取得良好效果，但当工作点出现偏移时，控制性能容易受到影响。文献[6 -8]以直接功率控制为基础，开发了多种非线性控制策略，这些控制策略可以达到良好的控制效果，不足之处则是采样量较多，控制器设计过程没有系统性的方法，设计难度大。滑模控制具备鲁棒性强、响应速度快等优点，其在设计流程上也很成熟，目前在DAB中应用较少。文献[9]提出将滑模控制应用于DAB，文献[10]基于DAB的谐波模型设计了滑模控制器，获得了良好的控制性能，但控制器设计过程采用全阶模型，计算量较大。

为探索一种计算量小且能达到良好控制效果的控制策略，本文基于DAB降阶模型提出一种双积分滑模控制算法。首先推导分析DAB的降阶模型，在此基础上设计了双积分滑模电压控制器，并通过时域分析法对滑模面系数的选取进行分析。最后通过仿真和实验对所提控制策略进行验证，结果表明了该控制策略在DAB上应用的有效性。

1 DAB工作原理和数学模型

收起

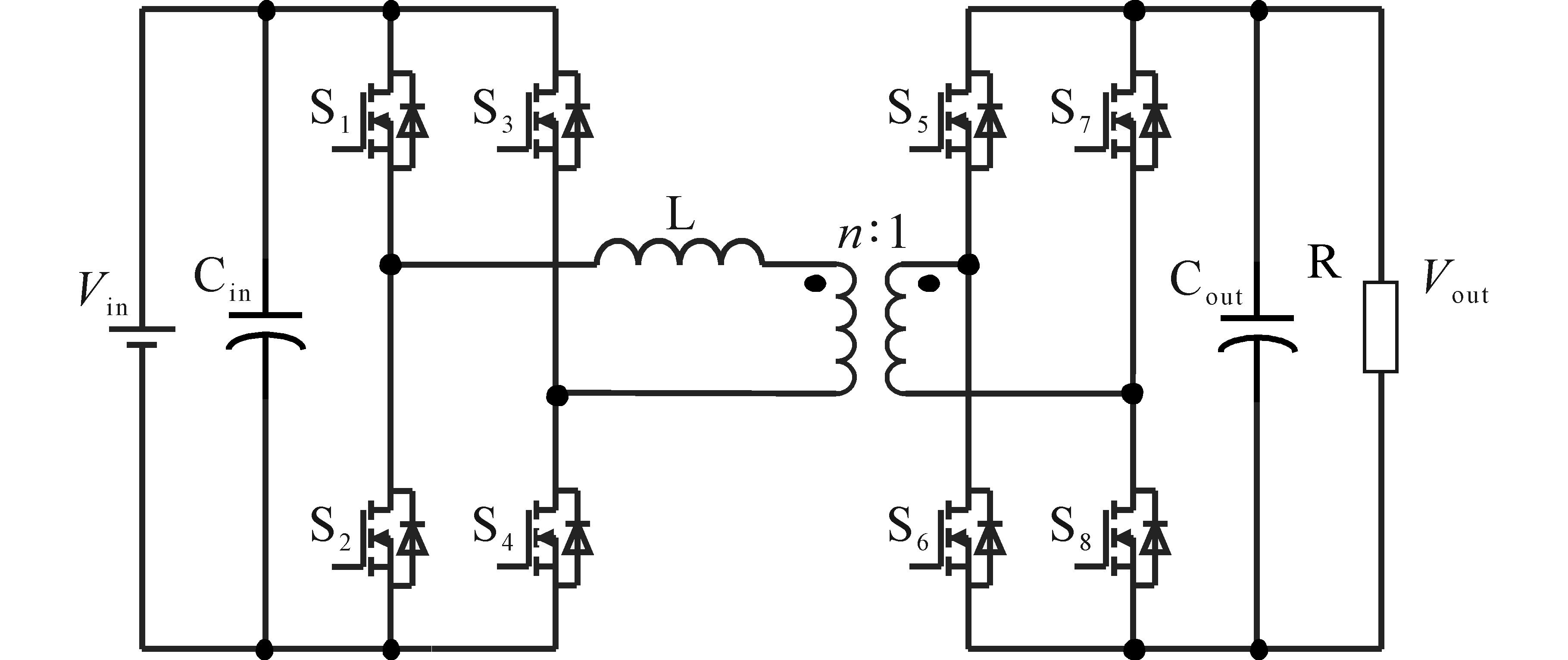

基本的DAB工作原理图如图1所示。图1中，变换器主体由两个全桥、一个n∶1的高频变压器、一个辅助电感L和两端的端口电容C_int和C_out组成，其中辅助电感L包括了变压器等效至左侧的漏感。变换器可以采用PWM调制方式和移相调制方式，其中移相调制方式更为简单和易于实现，因此，移相调制是DAB的主流调制方式。其工作原理是通过控制两个全桥在两侧分别获得交流方波电压，再调整两侧的方波电压之间的相差从而控制传输功率的大小及方向。

DAB的传输功率表达式可表示如下^[6]：

（1）

P = n V i n V o u t 2 f s L D (1 - | D |)

式中：D为半开关周期移相比；n为高频变压器变比；f_s为开关频率；V_in，V_out分别为变换器输入侧、输出侧电压；L为辅助电感。

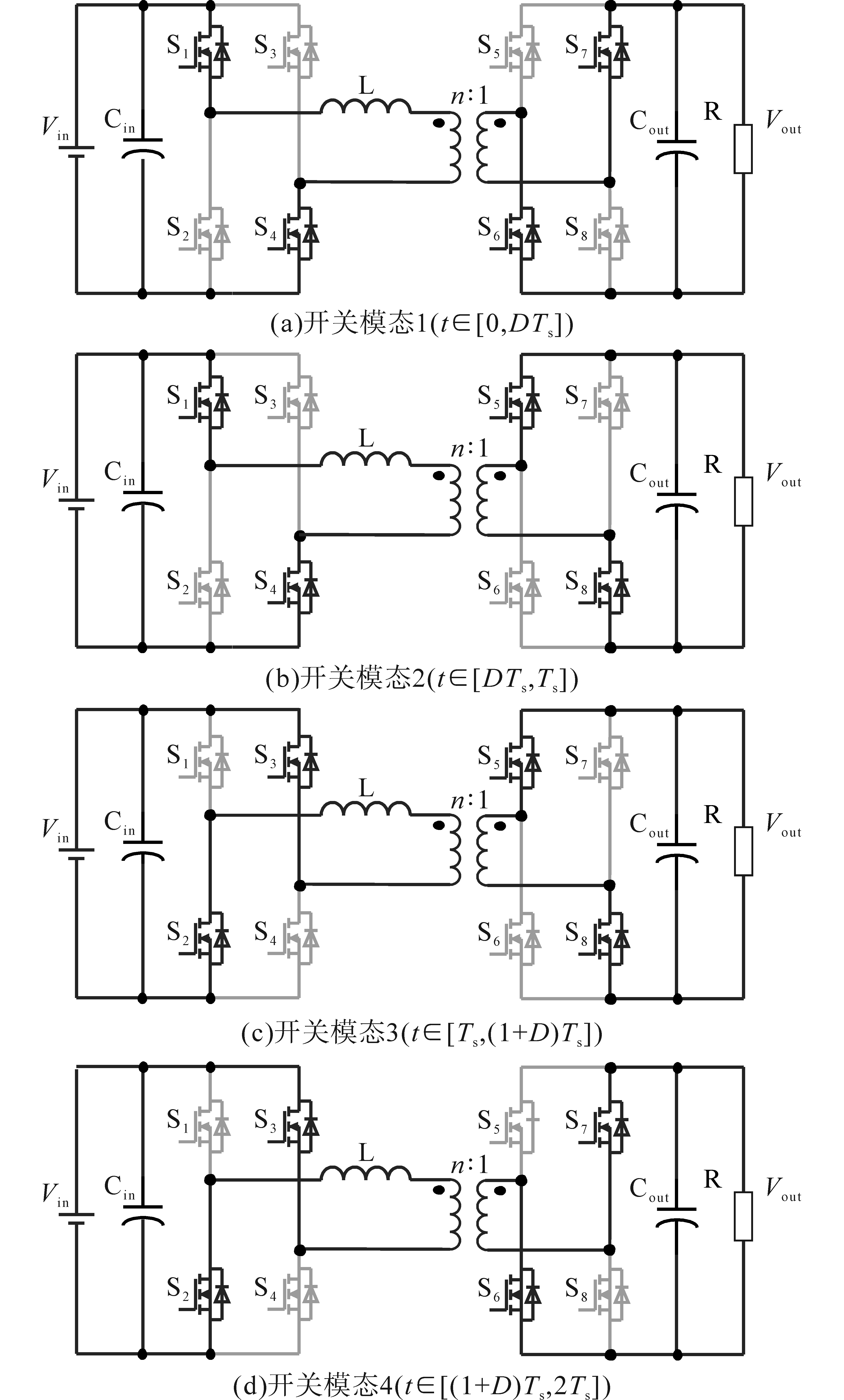

为建立DAB的状态空间平均模型，可选取输出侧滤波电容电压和辅助电感电流作为状态变量。单重移相（single phase shift，SPS）调制是DAB控制采用的主流调制方式，若采用其他调制方式，推导方式亦与SPS调制一致。在一个开关周期内，SPS调制下的DAB一共有4种模态，如图2所示。其中，假定D为外移相比，即S₁与S₅的导通时间差，T_s为开关周期的1/2。

由基尔霍夫定律可列出各开关模态的微分方程表达式如下：

1）开关模态1（

t ∈ [0, D T s]

）：

（2）

d i L d t d u o d t = 0 n L - n C - 1 R C i L u o + 1 L 0 u i n

2）开关模态2（

t ∈ [D T s, T s]

）：

（3）

d i L d t d u o d t = 0 - n L n C - 1 R C i L u o + 1 L 0 u i n

3）开关模态3（

t ∈ [T s, (1 + D) T s]

）：

（4）

d i L d t d u o d t = 0 - n L n C - 1 R C i L u o + - 1 L 0 u i n

4）开关模态4（

t ∈ [(1 + D) T s, 2 T s]

）：

（5）

d i L d t d u o d t = 0 n L - n C - 1 R C i L u o + - 1 L 0 u i n

式中：u_in为输入电压；u_o为输出电压；i_L为电感电流。

在DAB中，电感电流属于交流分量，在一个稳态开关周期内求平均结果等于零。所以该分析方式不适合对电感电流进行平均值建模。因此，采用功率除以输出电压的方式替换电感电流，可以得到DAB的降阶模型为

（6）

d < u o > d t = - 1 R C < u o > + n (- D 2 + D) 2 L f s C u i n

需要注意的是，该方式下得到的电感电流不能反映周期内的变化，且需要理想无损耗的情况下才具有等式关系。因此，降阶模型是对实际模型中的辅助电感进行了近似简化，其建模精度较低。

2 DAB控制器设计

收起

滑模控制作为一种非线性控制方法，具有响应速度快和对系统参数变化不敏感的优点^[11]。在本文中选择输出电压作为状态变量，可得双积分滑模面如下式所示：

（7）

S = α 1 e + α 2 ∫ e d t + α 3 ∫ ∫ e d t d t

其中

e = u o - u r e f

式中：e为输出电压与参考电压之差。

采用趋近律可以优化到达运动阶段，引入指数趋近律如下式所示：

（8）

S ˙ = - k ⋅ S - ε ⋅ s g n (S) k > 0 ε > 0

滑模控制需满足存在性及可达性，其表示形式如下式所示：

（9）

S ˙ S < 0

采用趋近律且满足对应系数取值范围时，显然可以满足式（9）所示的存在性及可达性条件。

对滑模面进行求导，可得下式：

（10）

S ˙ = α 1 e ˙ + α 2 e + α 3 ∫ e d t

代入降阶模型公式，可以推出最终的移相比控制表达式如下式所示：

（11）

D = 1 - 1 - 4 K 2

其中

（12）

K = 2 L f s C n u i n (- k ⋅ S - ε ⋅ s g n S α 1 - α 2 e α 1 - α 3 ∫ e d t α 1 + u o R C)

滑模控制情况下，变换器的动态响应过程可以划分为到达阶段和滑动阶段，其中到达阶段所占时间相对于整个响应过程十分短暂，所以整个动态响应时间可以近似为滑动阶段时间。滑动阶段的时间主要由滑模面决定。当选取双积分滑模面时，根据文献[12]，可以采用二阶系统时域分析法分析选取滑模面系数。令滑模面表达式为零，对时间求二阶导数，整理可以得到下式：

（13）

d 2 e d t 2 + α 2 α 1 d e d t + α 3 α 1 e = 0

该式可以表示为二阶系统的标准形式：

（14）

d 2 e d t 2 + 2 ζ ω n d e d t + ω n 2 e = 0

其中各系数的对应关系为

ω n = α 3 α 1 ζ = α 2 2 α 1 α 3 α 3 α 1 = 1 4 ζ 2 (α 2 α 1) 2

二阶系统调节时间T_s与自然频率ω_n和阻尼比ζ相关，通过不同阻尼状态下的衰减时间常数以及规定允许误差范围可获得期望的T_s与ω_n和ζ的关系式，进而得到期望的T_s与滑模面系数之间的关系式，从而可根据期望的T_s对滑模面系数进行估算。采用适当的自然频率和阻尼比搭配可有效配置滑模面系数，达到快速响应的效果。

3 仿真和实验分析

收起

3.1 仿真分析

为验证上述设计的控制器的性能，在Simulink中搭建了DAB仿真模型，采用双积分滑模控制与传统PI控制进行仿真对比分析。变换器参数设置如下：输入、输出电压均为48 V，额定功率为500 W，变压器变比为1∶1，辅助电感为20 μH，输出电容为1 000 μF，工作频率为20 kHz。

为了体现对比的公平性，以启动状态为参考标准，通过调整滑模面参数和PI参数令两者启动动态响应尽可能接近。当滑模面参数以调节时间3 ms、欠阻尼响应（

ζ

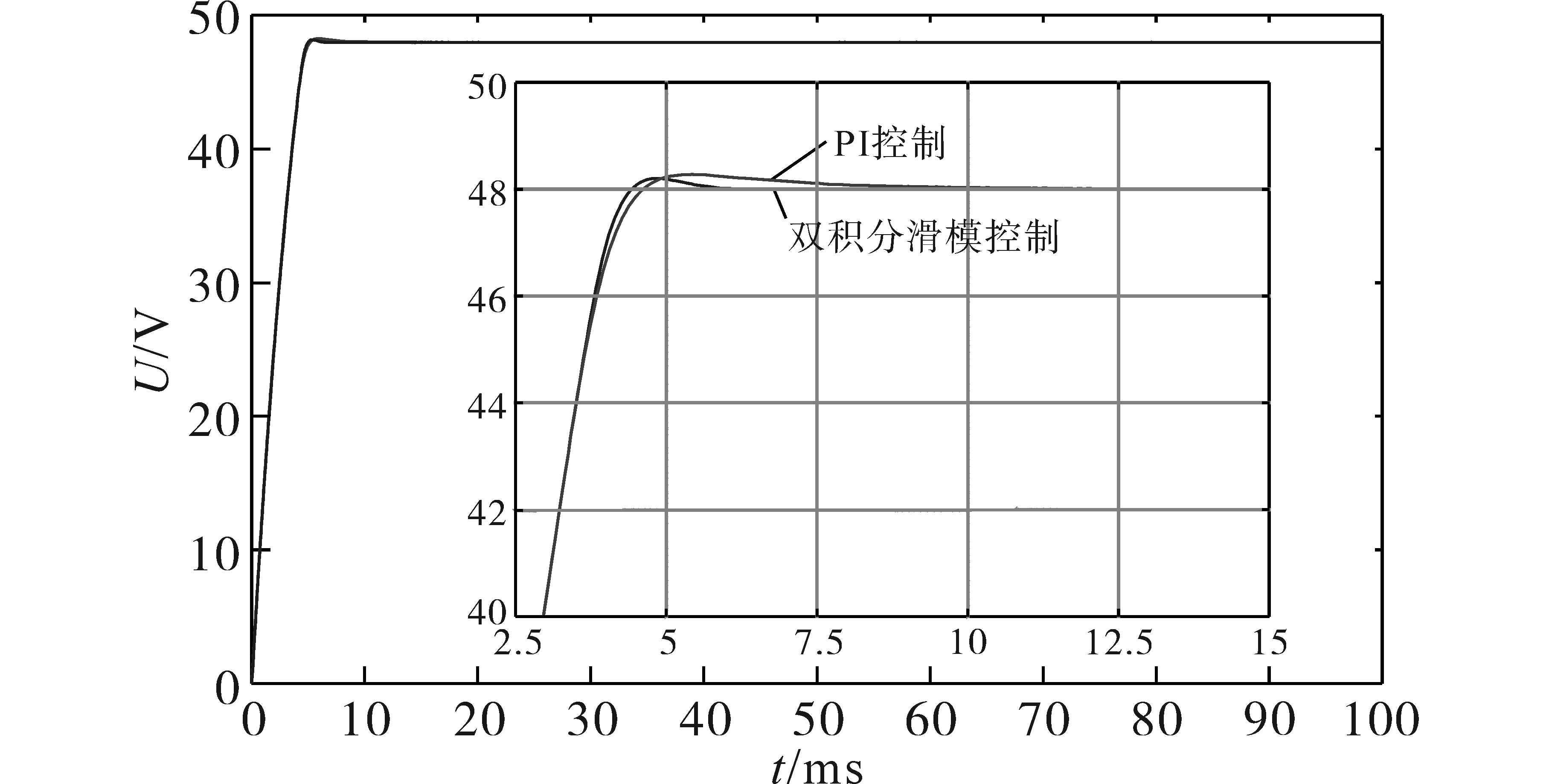

=0.707）确定，PI控制积分项定为38，比例项定为0.07时，启动响应如图3所示。图中双积分滑模控制与PI控制在启动超调、动态响应时间上互相接近，后续仿真沿用该情况下的控制器参数。

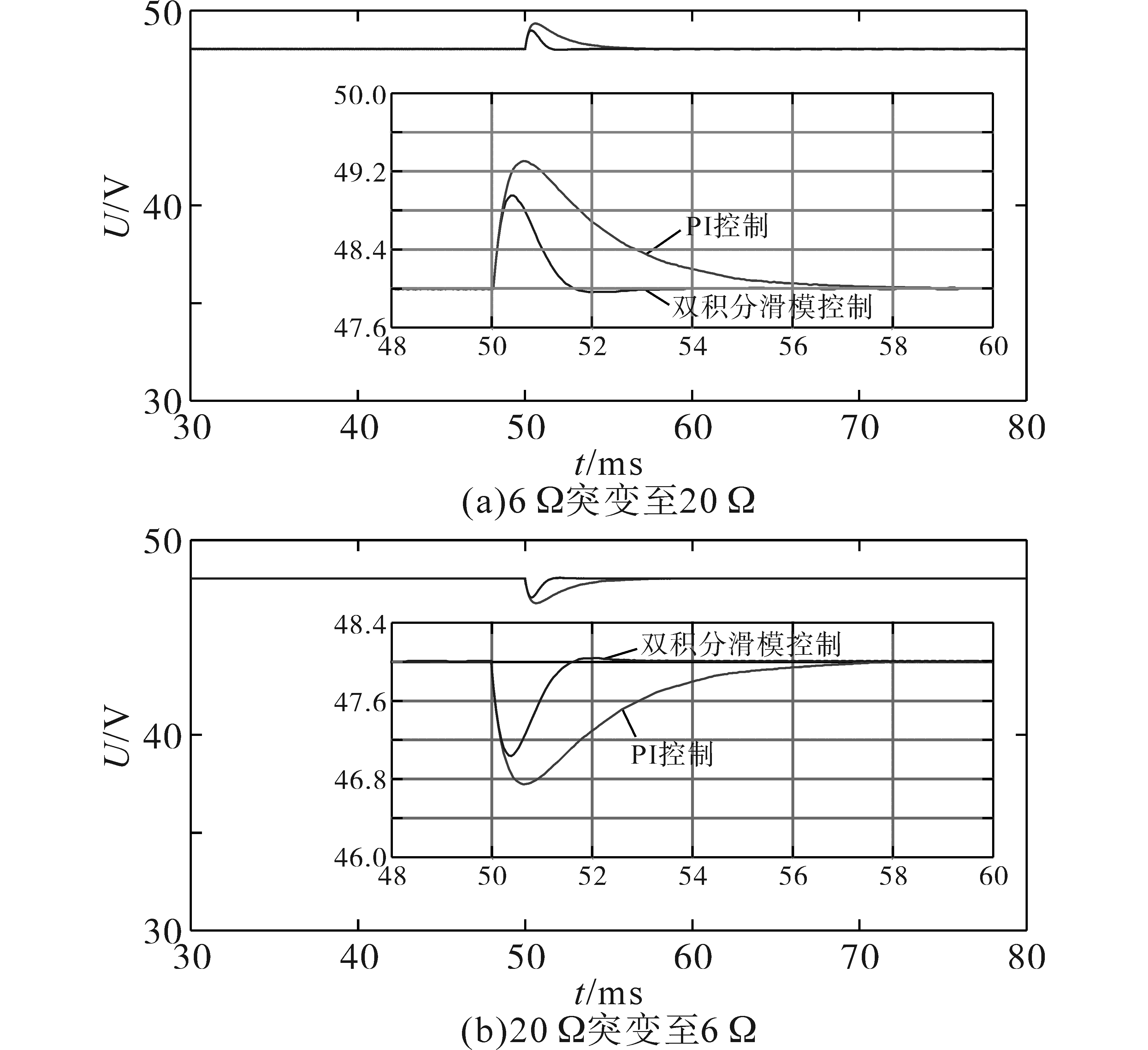

图4为负载突变情况下的性能比较。可以看到，在负载突变过程中，双积分滑模控制在暂态过程中的输出电压超调/跌落更小，并且能在更快的时间内恢复至稳态，表现出了更优良的动态性能和更强的抗干扰性。

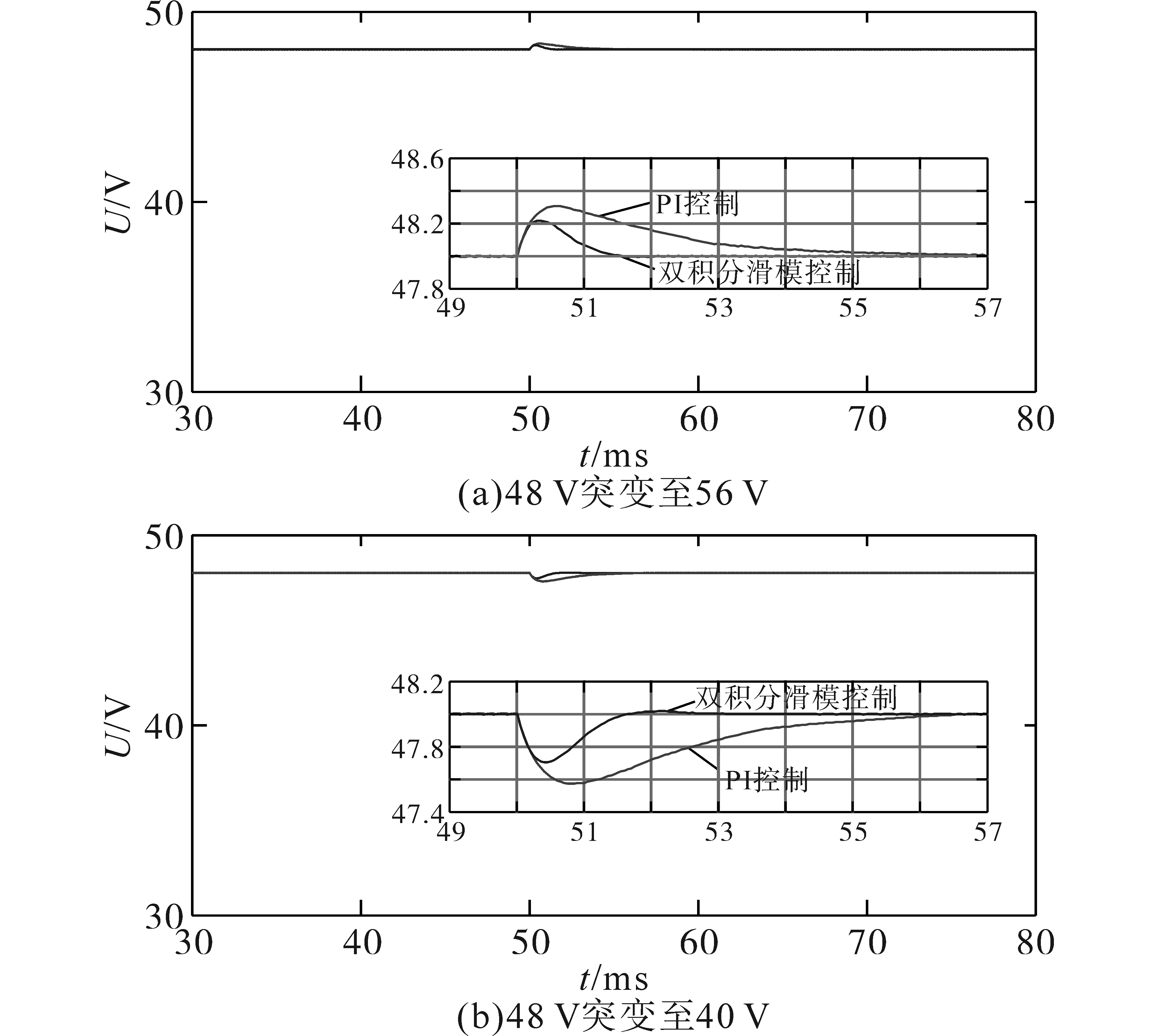

在变换器运行过程中，有可能遇到输入电压突变的情况。图5为在输入电压突变的情况下输出电压的暂态过程比较，输出端固定带6 Ω负载。

当输入电压突增或突减时，双积分滑模控制和PI控制都可以取得良好的稳定输出电压的效果。相比之下，双积分滑模控制可令输出电压在偏移更小的情况下更快地恢复至额定状态，表明了其在抑制输入电压波动产生的影响时更具优势。

3.2 实验分析

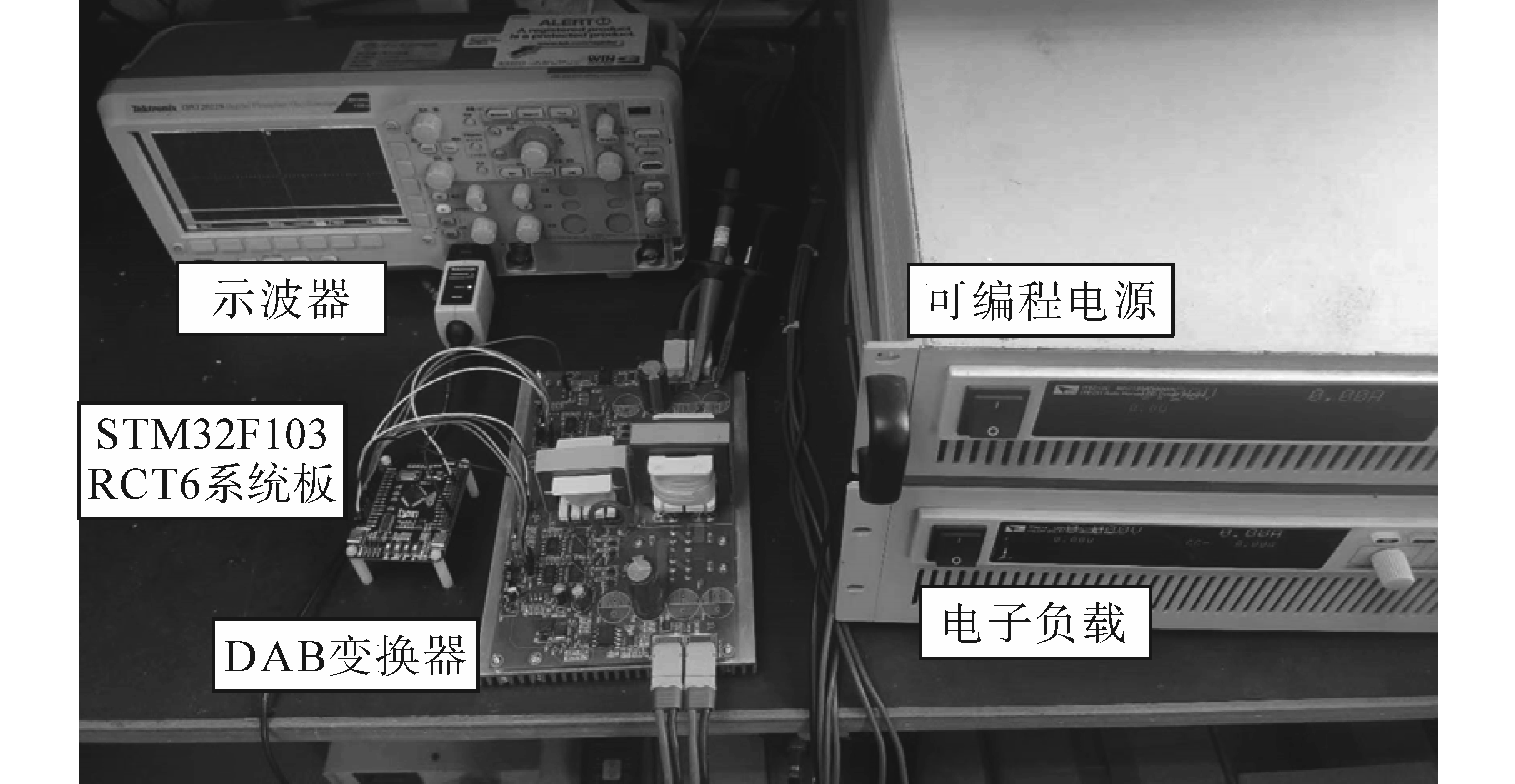

为分析控制器在实物工作时的情况，进行了相关的实验。实验平台由500 W DAB变换器、可编程电源、电子负载、示波器和STM32F103RCT6系统板组成，如图6所示。

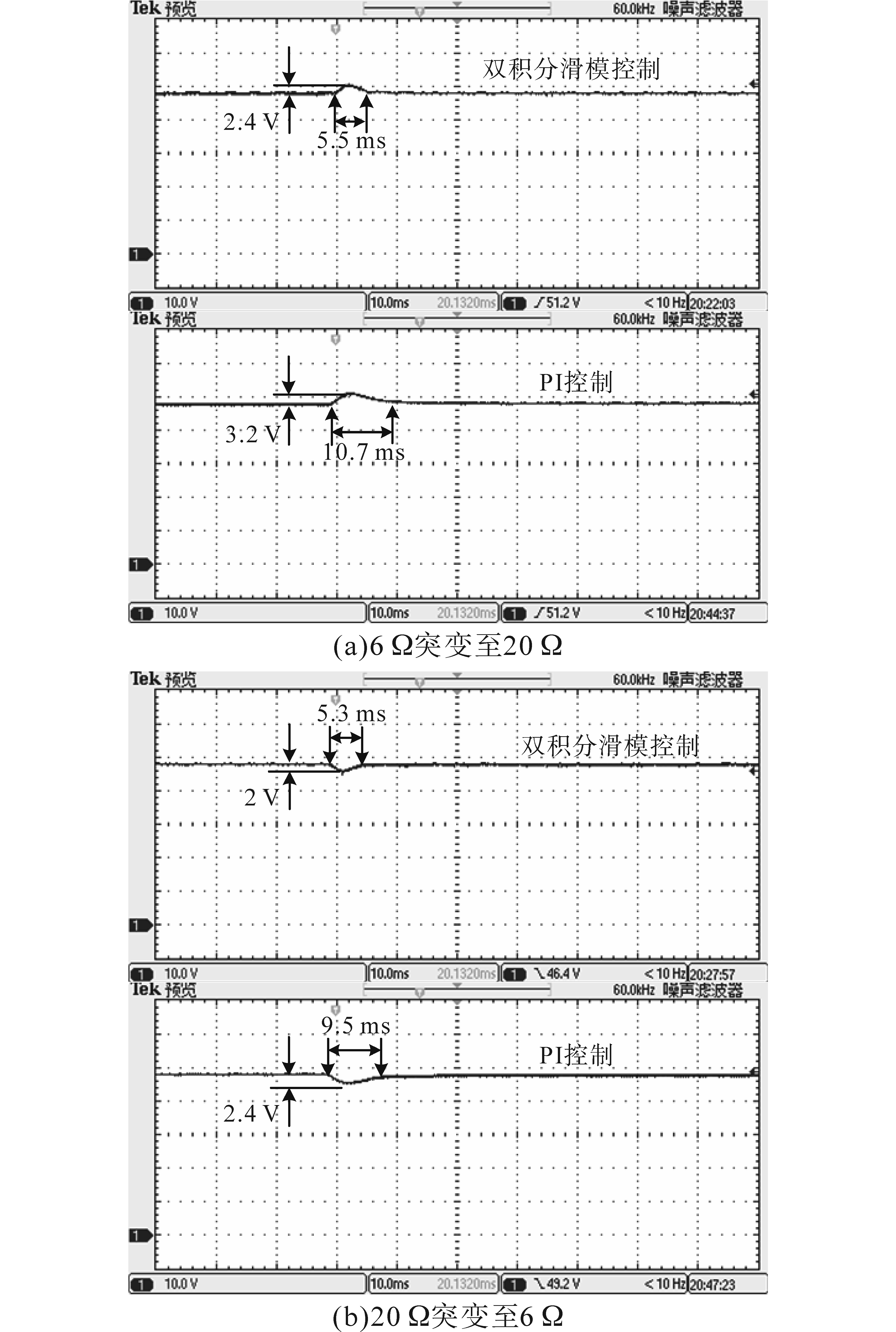

首先分析变换器在负载突变情况下的运行性能。图7为负载突变情况下的输出电压变化波形。从图中可以看出，双积分滑模控制相比于PI控制，暂态过程电压超调/跌落更小，调节时间更短。

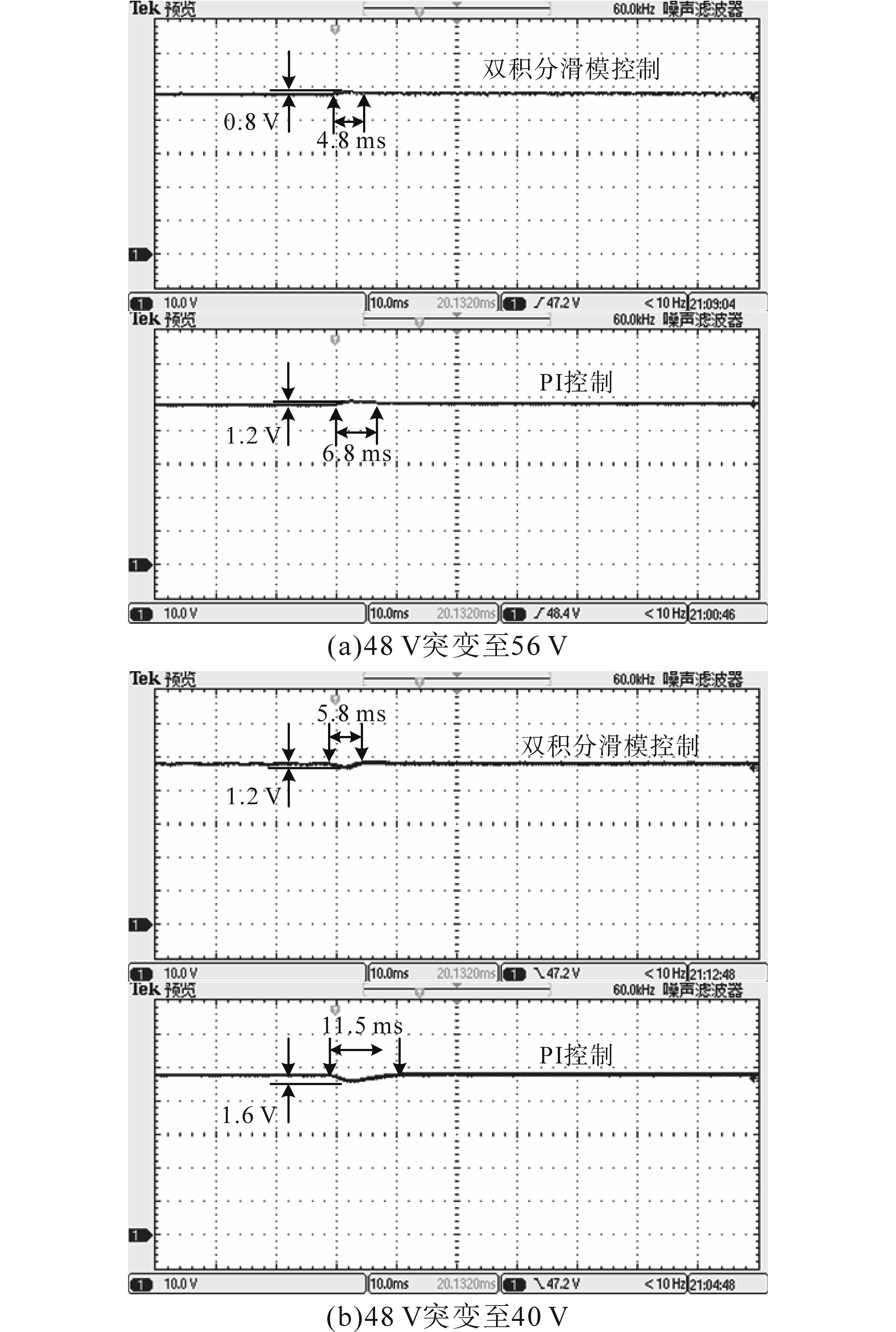

图8为输入电压突变的情况下输出电压的暂态变化过程，其中输出端固定带6 Ω负载。

在输入电压由额定值突增或突减时，双积分滑模控制相比于传统PI控制，都可令输出电压在更小电压超调/跌落的情况下更快恢复至稳态。

4 结论

收起

本文基于DAB的降阶模型设计了双积分滑模电压控制器，采用时域分析法对滑模面系数的选取进行了分析，并通过仿真和实验对所提控制策略进行了验证。相同实验条件下，仿真和实验结果在动态变化过程的变化趋势上对应良好。无外加扰动时，双积分滑模控制器与PI控制器均可使DAB的输出电压快速准确地跟踪参考值。当出现负载扰动和输入电压波动时，双积分滑模控制器比PI控制器具有更小的电压超调/跌落和更短的调节时间，表现出更好的抗干扰性能。

基金

收起

广东省自然科学基金(2018A0303130221)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

曾进辉, 张伯伦, 孙志峰, 等. 一种新型多输入/单输出DC-DC变换器研究[J]. 电气传动, 2019, 49(7):48-53.

ZENG

Jinhui

, ZHANG

Bolun

, SUN

Zhifeng

, et al. Researching of a novel DC-DC converter topology with multiple input and single output[J]. Electric Drive, 2019, 49(7):48-53.

[2]

宋春宁, 付栋, 李欣. 双向全桥DC/DC变换器在直流微电网中的应用[J]. 电测与仪表, 2020, 57(18):128-132.

SONG

Chunning

, FU

Dong

, LI

Xin

. Application of bi-directional full-bridge DC/DC converter in DC microgrid[J]. Electrical Measurement & Instrumentation, 2020, 57(18):128-132.

[3]

秦袁, 郝正航, 陈卓, 等. 基于电压跟随的模块化DAB控制策略[J]. 智能计算机与应用, 2022, 12(10):107-112.

QIN

Yuan

, HAO

Zhenghang

, CHEN

Zhuo

, et al. Modular DAB control strategy based on voltage following[J]. Inteligent Computer and Applications, 2022, 12(10):107-112.

[4]

QIN

, KIMBALL

J W

. Generalized average modeling of dual active bridge DC-DC converter[J]. IEEE Transactions on Power Electronics, 2012, 27(4):2078-2084.

[5]

SEGARAN

, MCGRATH

B P

, HOLMES

D G

. Adaptive dynamic control of a bi-directional DC-DC converter[C]// Energy Conversion Congress and Exposition, IEEE,2010:1442-1449.

[6]

侯聂, 宋文胜, 武明义. 全桥隔离DC/DC变换器的直接功率控制方法[J]. 电力系统自动化, 2016, 40(17):204-209.

HOU

Nie

, SONG

Wensheng

, WU

Mingyi

. Direct power control scheme of full-bridge isolated DC/DC converters[J]. Automation of Electric Power Systems, 2016, 40(17):204-209.

[7]

杨柯欣, 宋文胜, 安峰, 等. 双向有源全桥DC-DC变换器电流源模式的快速动态响应控制方法[J]. 中国电机工程学报, 2018, 38(8):2439-2447,2553.

YANG

Kexin

, SONG

Wensheng

, AN

Feng

, et al. Rapid dynamic response control method of dual-active-bridge DC-DC conver-ters in current source mode[J]. Proceedings of the CSEE, 2018, 38(8):2439-2447,2553.

[8]

SONG

, HOU

, WU

. Virtual direct power control scheme of dual active bridge DC-DC converters for fast dynamic response[J]. IEEE Transactions on Power Electronics, 2018, 33(2):1750-1759.

[9]

LARIK

A S

, ABRO

M R

, UNAR

M A

, et al. A novel approach for the control of dual active bridge DC-DC converter[J]. Proc. Int. Multi Topic Conf.,2008:343-349.

[10]

JEUNG

Y C

, CHOI

I C

, LEE

D C

. Robust voltage control of dual active bridge DC-DC converters using sliding mode control[C]// International Power Electronics and Motion Control Conference (IPEMC-ECCE Asia), IEEE,2016:629-634.

[11]

齐歌, 徐福博, 张智伟, 等. 双三相永磁同步电动机的改进抗饱和滑模控制[J]. 微电机, 2020, 53(4):39-44.

, XU

Fubo

, ZHANG

Zhiwei

, et al. Improved anti-windup sliding mode control for dual three-phase PMSM[J]. Micromotors, 2020, 53(4):39-44.

[12]

TAN

S C

, LAI

Y M

, TSE

C K

. A unified approach to the design of PWM-based sliding-mode voltage controllers for basic DC-DC converters in continuous conduction mode[J]. IEEE Tran-sactions on Circuits and Systems, 2006, 53(8):1816-1827.
