电气传动

次数	x_i/kA	次数	x_i/kA
1	6.257	6	6.255
2	6.254	7	6.252
3	6.252	8	6.25
4	6.255	9	6.253
5	6.254	10	6.251

次数

x_i/kA

次数

x_i/kA

6.257

6.255

6.254

6.252

6.25

6.255

6.253

6.254

6.251

次数	x_i/kA	次数	x_i/kA
1	6.257	6	6.255
2	6.254	7	6.252
3	6.252	8	6.25
4	6.255	9	6.253
5	6.254	10	6.251

次数

x_i/kA

次数

x_i/kA

6.257

6.255

6.254

6.252

6.25

6.255

6.253

6.254

6.251

输入量	不确定度来源	概率分布	灵敏系数	不确定度分量/A
$u 1 (I)$	测量重复性	正态	1	2.111
$u 2 (I s)$	光纤电流传感器的校准不确定度	均匀	1	3.637
$u 3 (I x)$	直流大电流试验装置的最大允许误差	均匀	1	36.37

输入量

不确定度来源

概率
分布

灵敏
系数

不确定度
分量/A

u 1 (I)

测量重复性

正态

2.111

u 2 (I s)

光纤电流传感器的校准不确定度

均匀

3.637

u 3 (I x)

直流大电流试验装置的最大允许误差

均匀

36.37

输入量	不确定度来源	概率分布	灵敏系数	不确定度分量/A
$u 1 (I)$	测量重复性	正态	1	2.111
$u 2 (I s)$	光纤电流传感器的校准不确定度	均匀	1	3.637
$u 3 (I x)$	直流大电流试验装置的最大允许误差	均匀	1	36.37

输入量

不确定度来源

概率
分布

灵敏
系数

不确定度
分量/A

u 1 (I)

测量重复性

正态

2.111

u 2 (I s)

光纤电流传感器的校准不确定度

均匀

3.637

u 3 (I x)

直流大电流试验装置的最大允许误差

均匀

36.37

直流大电流综合试验装置校准方法探讨及不确定度解析

PDF下载

张春香 ¹^,² , 李昕 ¹^,² , 孙宁 ¹^,²

电气传动 | 可靠性与诊断 2024,54(4): 85-88

收起

电气传动 | 可靠性与诊断 2024, 54(4): 85-88

直流大电流综合试验装置校准方法探讨及不确定度解析

全屏

张春香¹^,², 李昕¹^,², 孙宁¹^,²

作者信息

¹ 天津天传电控设备检测有限公司天津 300300

² 天津电气科学研究院有限公司天津 300180

张春香（1977—），女，硕士，高级工程师，Email：zhangchunxiang-2004@126.com

Research on Calibration Method and Uncertainty Evaluation of DC High Current Comprehensive Test Device

Chunxiang ZHANG¹^,², Xin LI¹^,², Ning SUN¹^,²

Affiliations

¹ Tianjin Tianchuan Electric Control Equipment Test Co.，Ltd.，Tianjin 300300，China

² Tianjin Research Institute of Electric Science Co.，Ltd.，Tianjin 300180，China

出版时间: 2024-04-20 doi: 10.19457/j.1001-2095.dqcd25331

文章导航

摘要

收起

直流大电流综合特性试验装置是用于检测直流低压电器过流保护电器的脱扣动作特性的仪器，指在低压电器行业用于对直流产品进行长延时、短延时、瞬时脱扣试验和短路试验的测试设备。随着直流低压电器产品在有色冶金、氯碱化工、低压配电、直流输配电、新能源以及轨道交通等领域的广泛应用，用于直流电器产品检测的直流大电流综合特性试验装置需要定期溯源，以满足试验检测能力的准确度要求。在计量校准领域内展开相关校准方法的现状分析，梳理了现阶段此试验装置校准方法的研究方向。根据试验装置对应产品，依据国家标准，提出新的校准参数，针对直流大电流装置的校准问题，提出使用光纤电流传感器测量方法进行测量，并对其产生的数据进行不确定度评定分析。

关键词

光纤电流传感器 / 直流大电流 / 校准参数 / 不确定度评定

Abstract

收起

DC high current comprehensive characteristic test device is used to detect the released characteristics of DC low-voltage electrical overcurrent protection electrical device，which is used in low-voltage electrical industry for DC products for long time delay，short time delay，instantaneous tripping test and short circuit test. With the wide application of DC low-voltage electrical products in non-ferrous metallurgy，chlor-alkali chemical industry，low-voltage power distribution，DC transmission and distribution，new energy and railway applications，the DC high current comprehensive characteristic test device used for DC electrical product testing needs to be traced regularly to ensure that it can meet the accuracy requirements of the test detection capability. In the field of measurement calibration，the present situation of relevant calibration methods was analyzed，and the research direction of calibration methods of this test device was reviewed. According to the corresponding product of the test device and the national standard，a new calibration parameter was proposed. Aiming at the calibration problem of the DC high-current device，the measurement method of optical fiber current sensor was proposed，so as to evaluate the uncertainty of the data generated.

Key words

optical fiber current sensor / DC high current / calibration parameter / uncertainty assessment

引用本文

张春香, 李昕, 孙宁. 直流大电流综合试验装置校准方法探讨及不确定度解析. 电气传动, 2024 , 54 (4) : 85 -88 . DOI: 10.19457/j.1001-2095.dqcd25331

Chunxiang ZHANG, Xin LI, Ning SUN. Research on Calibration Method and Uncertainty Evaluation of DC High Current Comprehensive Test Device[J]. Electric Drive, 2024 , 54 (4) : 85 -88 . DOI: 10.19457/j.1001-2095.dqcd25331

正文

收起

直流低压电器产品（如断路器、隔离开关、接触器、继电器、双电源、自动转换开关、控制保护开关电器、微型断路器等）在有色冶金、氯碱化工、低压配电、直流输配电、新能源以及轨道交通等领域应用广泛。直流寿命和短路试验系统、直流温升系统等直流大电流综合特性试验装置是直流电器产品性能检测的关键设备，需要定期进行校准，以保证试验检测能力的可靠性。直流电器产品的生产企业对性能检测设备的需求量很大，一个中等规模的生产企业至少需要10台或以上的试验设备用于产品的例行检验。对于直流电器产品的各种性能检测系统，目前国家或行业尚无校准规范作为计量校准的溯源依据，同时没有准确的校准方法，所以无法对试验装置的生产企业进行有效的技术监督，产品的研发和生产制造处于无序状态；第三方计量机构也不具备相关的校准能力，无法出具整套系统的校准证书，只能将系统拆解，在其授权许可的范围内对其中的电流传感器和测量仪表单独校准。一方面，受实验室电源容量和大电流标准器的限制，10 kA以上很难校准；另一方面，实验室无法产生真实的试验电流，校准状态与实际使用状态不一致，这也给企业带来了很大的困扰。因此，直流电器产品性能检测系统的计量水平明显处于滞后状态，无法满足目前产品制造和检测计量溯源的需求。因此，在计量校准行业内，亟需确立统一的计量校准规范，完善直流大电流综合特性试验装置的计量溯源体系，推动解决行业计量溯源痛点难题，为直流电器产品的性能检测及质量提升提供支撑保障。

1 研究现状

收起

常用的直流大电流测量方法包括：分流器法、霍耳电流传感器、直流电流比较仪、光纤电流传感器等。

分流器法基于欧姆定律，通过测量电压计算出待测量的电流大小。分流器需介入一次电流回路，无法实现与二次测量回路的电气隔离；大电流分流器通常体积庞大、质量大（百kA量级分流器的质量在几十kg），安装不便，电阻值的热效应影响电流的测量准确度和重复性。

霍耳电流传感器一般由霍耳元件、聚磁铁心、补偿线圈、功率放大电路组成。霍耳元件位于铁心的气隙内，基于霍耳效应检测一次被测电流产生的磁通，通过功率放大电路驱动二次补偿线圈反馈补偿一次电流，形成闭环。霍耳大电流传感器在有色冶金、氯碱化工行业广泛应用，存在的问题是测量精度受外磁场干扰影响较大，百kA量级的霍耳电流传感器体积庞大、质量大，适合现场安装长期运行，但不适合作为计量标准。

直流电流比较仪也称零磁通电流互感器，采用磁调制技术，利用检测线圈检测铁心中的磁通，对二次电流进行反馈控制，实现一次、二次安匝平衡。直流电流比较仪通常具有很高的测量精度，采用磁耦合实现了一次、二次电气回路的隔离，但受限于铁心质量，测量范围有限，目前商用产品测量范围为一般不超过20 kA。

光纤电流传感器测量装置在物理上基于法拉第磁光效应和安培定律。传感光纤围绕被测电流形成闭合环路，其中传输的两束圆偏振光在被测电流产生的磁场作用下形成相位差，该相位差与被测电流成正比。采用光学干涉测量技术，通过探测两束圆偏振光之间的相位差可实现电流测量。

光纤电流传感器测量装置的主要特点是：测量准确度较高、动态范围大、可以同时测量直流和交流电流、可溯源；传感光纤一般采用柔性封装，可在不断开载流母线的情况下在线安装，匝数可根据被测电流的大小及测量准确度的要求灵活配置；便携性好，适合作为量值传递标准实现超大电流量的现场校准，是未来的发展趋势。

由于直流大电流综合测量装置一般较大，不易移动，且周围存在电磁干扰等影响因素。因此，采用光纤电流传感器测量装置，计量校准直流大电流综合特性试验装置，很好地解决了现场计量以及电流测量范围窄的问题。

2 计量校准

收起

2.1 校准参数

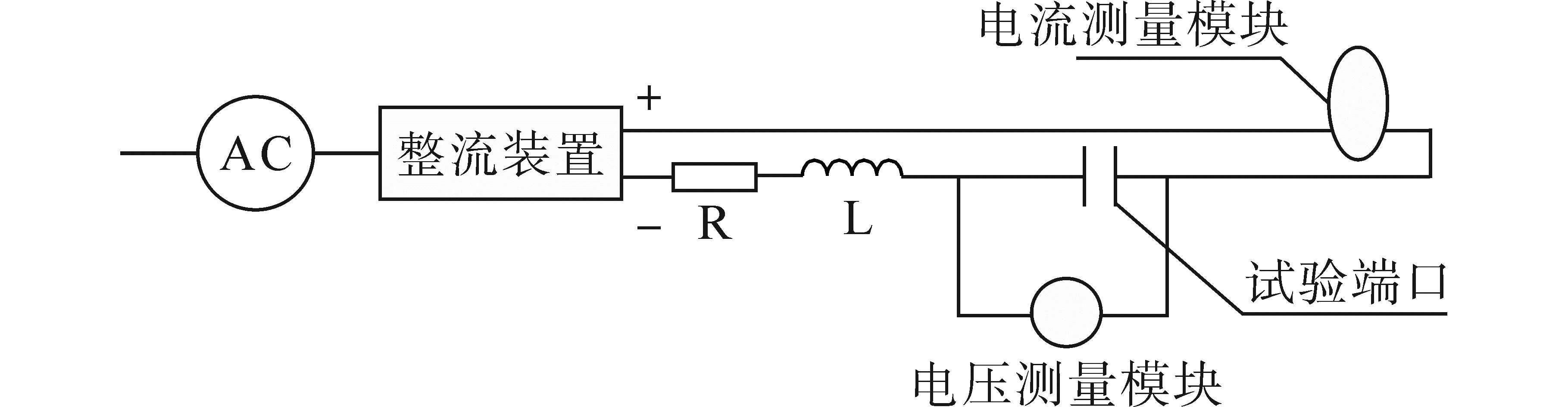

直流大电流综合特性试验装置是一种用于检测直流断路器等过流保护电器的脱扣动作特性的仪器，其原理如图1所示。

依据国家标准GB/T 14048.1—2012《低压开关设备和控制设备第1部分：总则》，将直流大电流综合特性试验装置的主要校准参数提取为电流、端口电压、纹波系数、导通时间、焦耳积分和时间常数等。通过分析直流大电流综合特性试验装置预期波的电压、电流参数，将直流大电流综合特性试验装置显示值与通过光纤传感器测量装置得到的数据进行比对，分析直流大电流综合特性试验装置的能力，进而实现了对直流大电流综合测量装置的计量校准，满足GB/T 14048系列的元器件产品的检测需求。

2.2 校准方法

光纤传感器测量装置由光纤敏感环、光电采集模块和上位机数据采集系统组成。被测电流从光纤敏感环中心穿过，光纤敏感环输出光信号，经过光电采集模块转换成数据采集系统能识别的电信号，进而达到准确测量电流的目的。

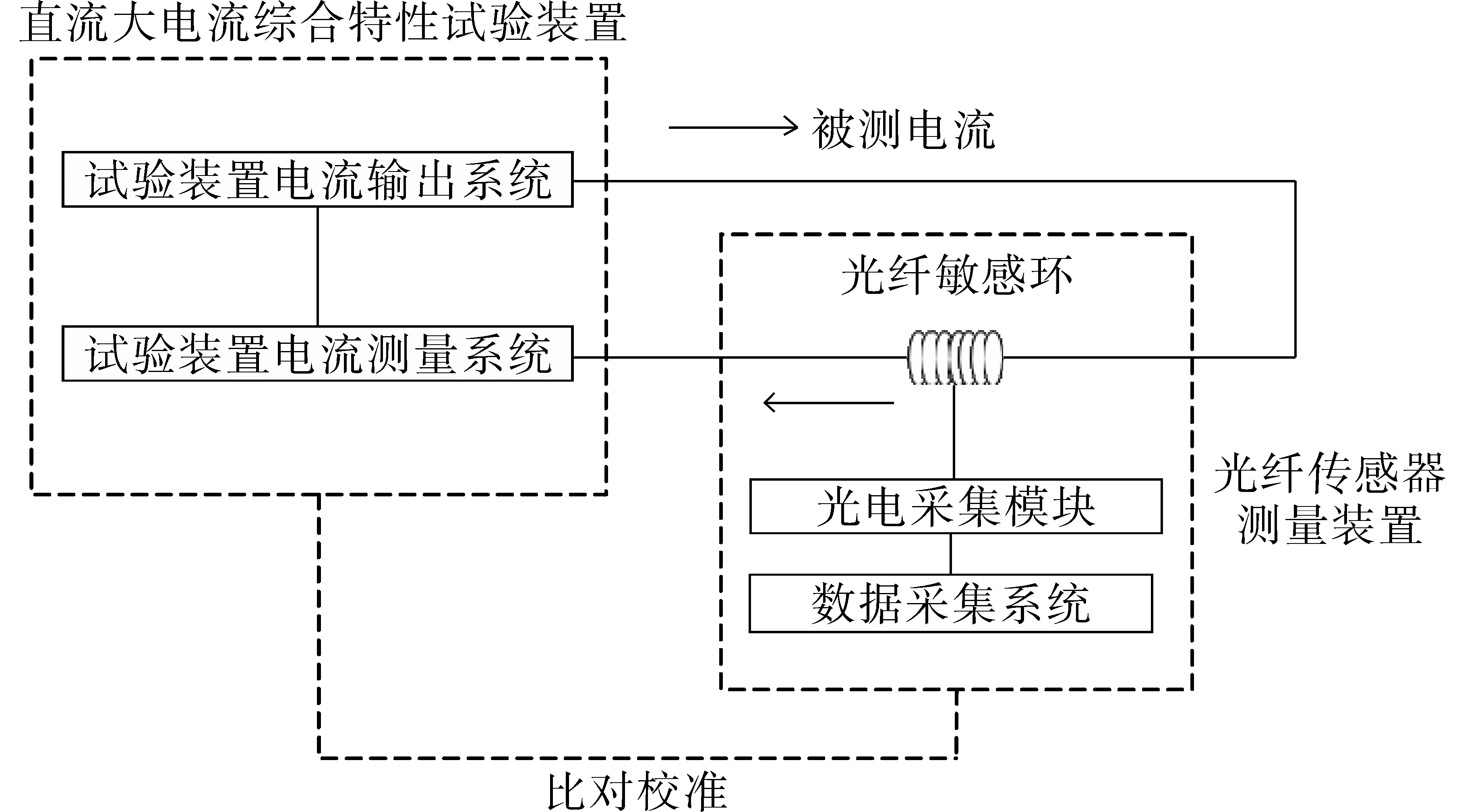

通过分析直流大电流综合特性试验装置预期波的电压、电流参数，将直流大电流综合特性试验装置显示值与通过光纤传感器测量装置得到的数据进行比对，分析直流大电流综合特性试验装置的能力，试验原理图如图2所示。

3 电流示值误差不确定度评定

收起

3.1 概述

环境条件：温度22.5 ℃，相对湿度50% RH。

测量标准：光纤电流传感器和数据采集器。

被测对象：直流大电流综合特性试验装置。

测量方法：将光纤电流传感器测量装置和被校准的直流大电流综合特性试验装置的电路连接如图2，按10%~100% FS范围内均匀选取不少于5个点的要求输出电流值，分别记录直流大电流综合特性试验装置和数据采集器输出电流的有效值I和

I s

，得到电流的示值误差。

3.2 测量模型

电流示值误差的测量模型如下式所示：

（1）

Δ (I) = I x - I s

式中：

Δ (I)

为试验装置的电流示值误差；

I x

为直流大电流综合特性试验装置输出电流的示值；

I s

为光纤电流传感器数据采集器的电流实测值。

考虑到待测直流大电流综合特性试验装置最大允许误差对测量结果的影响，数学模型应为

（2）

Δ (I) = I x - I s + δ I x

式中：

δ I x

为直流大电流综合特性试验装置电流最大允许误差对测量结果的影响。

I x

，

I s

，

δ I x

之间不相关。

3.3 标准不确定度评定

3.3.1 测量重复性引入的测量不确定度

u 1 (I)

直流大电流综合特性试验装置设定输出直流电流6 300 A，读取此时试验装置显示数据6 300 A，即被校准的试验装置的显示值；同步读取光纤电流传感器数据采集器并记录其实测值，在相同环境条件下，重复测量10次，获得数据如表1所示。

测量的平均值计算如下：

（3）

x ¯ = 110 ∑ i = 1 10 x i = 6.253 3 k A

单次测量值的试验标准偏差计算如下：

（4）

s = ∑ i = 1 10 (x i - x - 2) n - 1 = 2.111 A

取单次测量值为测量结果，因此标准不确定度如下式：

（5）

u 1 I = 2.111 A

3.3.2 校准装置引入的标准不确定度分量

u 2 (I s)

光纤电流传感器和数据采集器组成的校准装置根据校准证书，在3’160 kA范围内校准装置电流测量不确定度评定为0.1%，区间半宽度

a = 0.1 % × 6 300 A = 6.3 A

，符合均匀分布，k=

3

。因此，标准不确定度为

（6）

u 2 (I s) = a k = 6.3 A 3 = 3.637 A

3.3.3 试验装置电流最大允许误差引入的标准不确定度分量

u 3 (I x)

依据直流大电流综合特性试验装置使用说明书中的技术指标，被校准直流大电流综合特性试验装置直流电流的最大允许误差为±2% FS，在（-63 A，63 A）之间，服从均匀分布，区间半宽

a = 63 A

，包含因子

k = 3

，则

（7）

u 3 (I x) = a k = 633 = 36.37 A

3.4 不确定度分量的汇总

不确定度分量的汇总表如表2所示。

3.5 合成标准不确定度

合成标准不确定度是由若干个标准不确定度分量经过方差或协方差算得的标准不确定度。其表达式如下式所示：

（8）

u c = u 12 I + u 22 (I s) + u 32 (I x) = 36.612

3.6 扩展不确定度

扩展不确定度由合成标准不确定度的倍数表示，一般选取置信概率

p = 95 %

，即

k = 2

时，来表示测量结果的区间。则直流6 300 A校准结果的扩展不确定度为：

U = k u c = 73.224 A ≈ 73.2 A

，换算至相对扩展不确定度为：

U r e l = 1.2 %

，

k = 2

。

3.7 校准结果的表达

依据经验，全面分析校准过程中产生误差的原因，得到校准不确定度，将校准结果的最佳估计值与不确定度结合起来，即在95%置信概率下，确定包含真值的置信区间为（6 300.0±73.2）A。

4 结论

收起

针对低压元器件行业直流大电流综合试验装置的计量校准需求，在梳理现有的计量校准方法基础上，提出使用光纤电流传感器法，具有测量准确度高、便携性好和抗干扰能力强等特点，可以很好地解决现场计量难的问题。

通过以直流大电流综合试验装置在电流6 300 A校准点为例，使用光纤电流传感器校准直流大电流综合试验装置时进行了不确定度分析，分析结果也证明了光纤电流传感器法的良好特性。

本文中提出的校准参数，可以有效地解决直流大电流综合试验装置的计量校准问题，满足GB/T 14048系列的元器件产品的检测需求。通过确立统一的计量校准规范，可以完善直流大电流综合特性试验装置的计量溯源体系，为直流电器产品的性能检测及质量提升提供支撑保障。

基金

收起

天津电气科学研究院有限公司重点类项目(JC2022ZL002)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

中华人民共和国国家质量监督检验检疫总局/中国国家标准化管理委员会. 低压开关设备和控制设备第一部分:总则:GB 14048.1—2012[S].北京: 中国标准出版社, 2013.

General Administration of Quality Supervision,Inspection and Quarantine of the Republic of China/Standardization Administration of China. Low voltage switchgear and controlgear part 1:general tuies:GB 14048.1—2012[S]. Beijing: China Standard Press, 2013.

[2]

李传生, 李奇, 林飞鹏, 等. 光纤超大电流在线校准技术[J]. 计量学报, 2020(5):51-54.

Chuansheng

, LI

, LIN

Feipeng

, et al. Optical fiber ultra-large current online calibration technology[J]. Journal of Metrology, 2020(5):51-54.

[3]

中华人民共和国国家质量监督检验检疫总局/中华人民共和国国家计量技术规范. 低压断路器动作特性试验装置校准规范:JJF 1799—2020[S]. 北京: 中国质检出版社, 2020.

National Metrological Technical Specification of the People's Republic of China. Calibration specification for low voltage switch operating characteristic test bench:JJF 1799—2020[S]. Beijing: China Standard Press, 2020.

[4]

李传生, 赵叶铭, 林飞鹏, 等. 短路试验电流光纤测量技术研究[J]. 计量科学与技术, 2021, 65(5):3-7.

Chuansheng

, ZHAO

Yeming

, LIN

Feipeng

, et al. Research on fiber-optic sensing technology of short-circuit test current[J]. Journal of Metrology, 2021, 65(5):3-7.

[5]

中华人民共和国国家质量监督检验检疫总局/中华人民共和国国家计量技术规范. 测量不确定度评定与表示:JJF 1059.1—2012[S]. 北京: 中国质检出版社, 2013.

National Metrological Technical Specification of the People's Republic of China. Evaluation and expression of measurement uncertainty:JJF 1059.1—2012[S]. Beijing: China Standard Press, 2013.

2024年第54卷第4期

PDF下载

146

引用本文

BibTeX

文章信息

doi: 10.19457/j.1001-2095.dqcd25331

接收时间：2023-08-28
首发时间：2025-12-03
出版时间：2024-04-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-08-28
修回日期：2023-11-22

基金

天津电气科学研究院有限公司重点类项目(JC2022ZL002)

作者信息

¹ 天津天传电控设备检测有限公司天津 300300

² 天津电气科学研究院有限公司天津 300180

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/dqcd/CN/10.19457/j.1001-2095.dqcd25331

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

次数	x_i/kA	次数	x_i/kA
1	6.257	6	6.255
2	6.254	7	6.252
3	6.252	8	6.25
4	6.255	9	6.253
5	6.254	10	6.251

次数

x_i/kA

次数

x_i/kA

6.257

6.255

6.254

6.252

6.25

6.255

6.253

6.254

6.251

输入量	不确定度来源	概率分布	灵敏系数	不确定度分量/A
$u 1 (I)$	测量重复性	正态	1	2.111
$u 2 (I s)$	光纤电流传感器的校准不确定度	均匀	1	3.637
$u 3 (I x)$	直流大电流试验装置的最大允许误差	均匀	1	36.37

输入量

不确定度来源

概率
分布

灵敏
系数

不确定度
分量/A

u 1 (I)

测量重复性

正态

2.111

u 2 (I s)

光纤电流传感器的校准不确定度

均匀

3.637

u 3 (I x)

直流大电流试验装置的最大允许误差

均匀

36.37
