基于径向基函数拟合的多频杆塔接地电阻测量方法

PDF下载

褚文超

电气传动 | 可靠性与诊断 2024,54(11): 81-86

收起

电气传动 | 可靠性与诊断 2024, 54(11): 81-86

基于径向基函数拟合的多频杆塔接地电阻测量方法

全屏

褚文超

作者信息

乌兰察布供电分公司，内蒙古乌兰察布 012000

褚文超（1985—），男，硕士，高级工程师，Email：wmjcwc@126.com

Multi-frequency Tower Grounding Resistance Measurement Based on Radial Basis Function Fitting

Wenchao CHU

Affiliations

Ulanqab Power Supply Branch，Ulanqab 012000，Nei Mongol，China

出版时间: 2024-11-20 doi: 10.19457/j.1001-2095.dqcd25410

文章导航

摘要

收起

输电线路杆塔作为电力系统正常运行的必要设备，其接地电阻的精准检测对整个电力系统的安全稳定运行尤为重要，尤其在防雷性能的判断等方面。因此，提出一种基于径向基函数拟合的多频杆塔接地电阻测量方法。该方法能够在不断开杆塔接地引线的前提下，采用多频电流作为激励，测量不同频率的输入电流得到接地电阻值，基于这些数据采用径向基函数神经网络拟合，实现杆塔接地电阻的准确测量。同时，通过多个杆塔接地电阻实测证明了该方法的准确性、可靠性，且所提方法操作简单，很大程度上方便了检测人员现场的测量，具有较强的实际意义。

关键词

杆塔 / 接地电阻 / 径向基函数

Abstract

收起

Transmission line tower as the normal operation of the power system of the necessary equipment，its grounding resistance accurate detection for the safe and stable operation of the entire power system is particularly important，especially in the judgment of lightning protection performance and other aspects. Thus，a multi-frequency tower grounding resistance measurement method was proposed based on radial basis function （RBF） fitting. The method was able to use multi-frequency current as an excitation under the premise of not disconnecting the tower grounding lead，measure the grounding resistance value obtained from the input current of different frequencies，and then use radial basis function neural network fitting based on these data to realize the accurate measurement of the tower grounding resistance. At the same time，the accuracy and reliability of the method was proved through the measurement of grounding resistance of multiple towers，and the proposed method is simple to operate，which largely facilitates the measurement of inspectors on the spot，and has strong practical significance.

Key words

tower / grounding resistance / radial basis function（RBF）

引用本文

褚文超. 基于径向基函数拟合的多频杆塔接地电阻测量方法. 电气传动, 2024 , 54 (11) : 81 -86 . DOI: 10.19457/j.1001-2095.dqcd25410

Wenchao CHU. Multi-frequency Tower Grounding Resistance Measurement Based on Radial Basis Function Fitting[J]. Electric Drive, 2024 , 54 (11) : 81 -86 . DOI: 10.19457/j.1001-2095.dqcd25410

正文

收起

输电线路作为电网与用户之间的连接线，在保证电能安全及高效的输送到各地中发挥重要作用^[1]。在恶劣天气条件下，输电线路杆塔作为输电线路中的核心部件极容易受到雷电的侵扰，并发生跳闸故障^[2]，严重影响电能传输。在输电线路运行中，为预防雷电等侵害，准确实时地进行接地电阻测量，并保证杆塔接地阻抗数值符合相关的规范要求并且一直处于合格状态，是减少雷击跳闸的有效手段^[3-4]。

目前常用的杆塔引下线接地电阻测量方法^[5]主要有三极法^[6-7]、钳表法^[8-9]、电位降法^[10-11]、异频法^[12-13]和大电流法^[14-15] 。三极法准确度高但需要断开接地引线，而且每次测量需要使用到几十米的导线，工作效率低，工作量大；钳表法虽不需要放置辅助极，但在测量具有多引下线时需解开其他引下线，大大增加了测量工作量；电位降法测量时需多次反复测量，并绘制相应的电位变换曲线，操作量大；异频法采用非工频的信号测量接地电阻，能够基本消除测量信号中工频干扰的影响；大电流法通过向待测接地体中注入30 A以上的测试电流以提高信噪比，减少噪声在信号中的比重，从而提高结果的准确性，但大电流需要一定长度、宽度的引线和一定容量的电源，条件较难实现。

为解决以上测量方法中的不足，针对接地电阻在实际测量中操作困难且准确率不高的问题，提出一种基于径向基网络拟合的多频杆塔接地电阻测量方法。径向基网络以其在非线性拟合方面的卓越表现而闻名，尤其在处理复杂系统中的信号分析方面发挥了重要作用。多频杆塔接地电阻测量的信号往往包含多种频率成分，径向基网络能够准确地捕捉这些复杂的频率特征，且对杆塔周围可能存在的各种干扰因素（如电磁干扰和设备运行引起的噪声干扰），具有较强的鲁棒性能。

采用径向基网络的拟合方法，不解除杆塔接地引线的前提下，用多频电流作为激励源，测量不同频率下的输入电流以获得接地电阻值。在搭建硬件实验平台的基础上，对多个杆塔进行了实地测量实验。与传统的三极法、钳表法、电位降法相比，所提出方法表现出相对误差最小的特征，验证了其有效性和准确性。

1 新型接地电阻智能检测系统

收起

1.1 系统构成

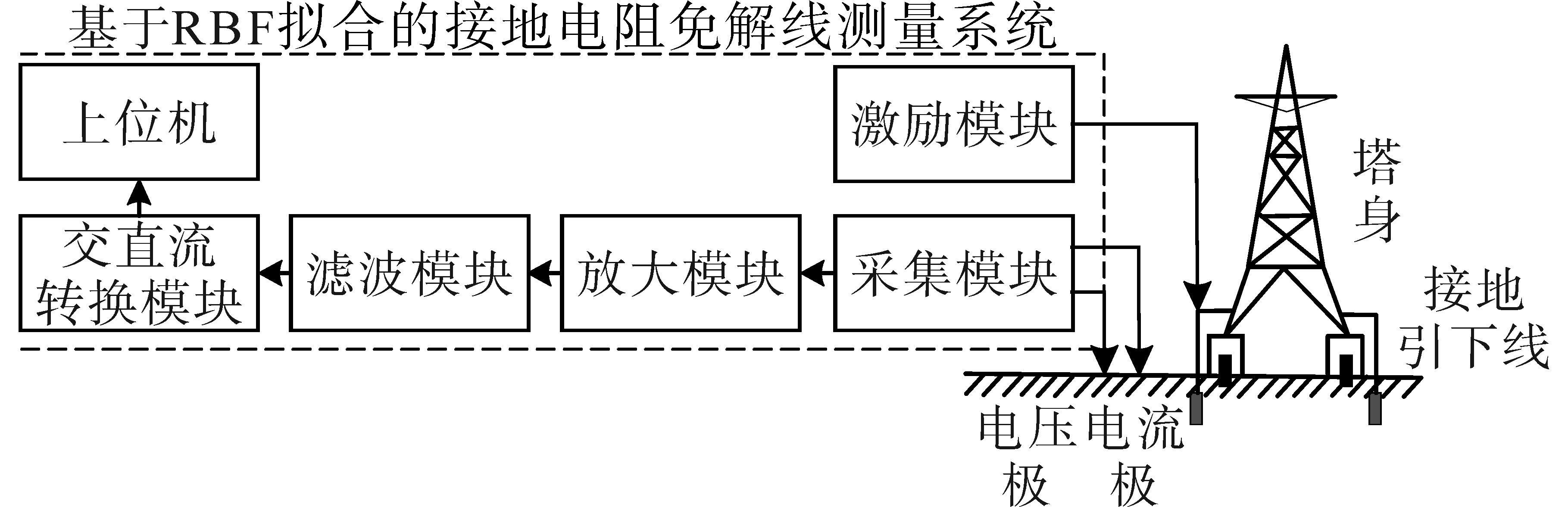

本文提出的多频免解线杆塔接地电阻测量系统组成如图1所示。首先通过激励模块发出多频可调的电流信号注入杆塔接地引线中，信号采集模块采集所得电压电流信号依次经过放大模块、滤波模块以及交直流转换模块上传到带有本文算法的上位机进行处理，计算出待测杆塔接地电阻的准确值。

1.2 多频接地电阻测量原理

一般情况下，杆塔电容效应不明显，因此可以将有限长的杆塔接地体阻抗等效为

Z

，

Z = R + j X = R + j ω L

。若测量时注入直流或工频信号，此时的电感分量较小，测量得到的结果近似等于被测杆塔与周围邻近杆塔的并联值。但当采用高频率激励注入时，避雷线的感抗增大，测量信号的分流减小，实现了不断开接地引线测量杆塔接地电阻。通过合理、严密的分析，可以确定一个测量电流的注入频率区间，在此区间内测量到的接地阻抗可以在可接收的误差范围内近似替代杆塔的接地电阻值。杆塔接地体与邻近杆塔间构成的回路等效物理模型如图2所示。等效电路图中

R L

和

L

分别为邻近杆塔之间避雷线的等效电阻与等效电感，

R T n

为标号为

n

杆塔的塔身电阻，

R n

，

L n

分别为标号为

n

杆塔接地体的等效电阻和等效电感；

R x

，

L x

为待测杆塔的接地电阻和电感。

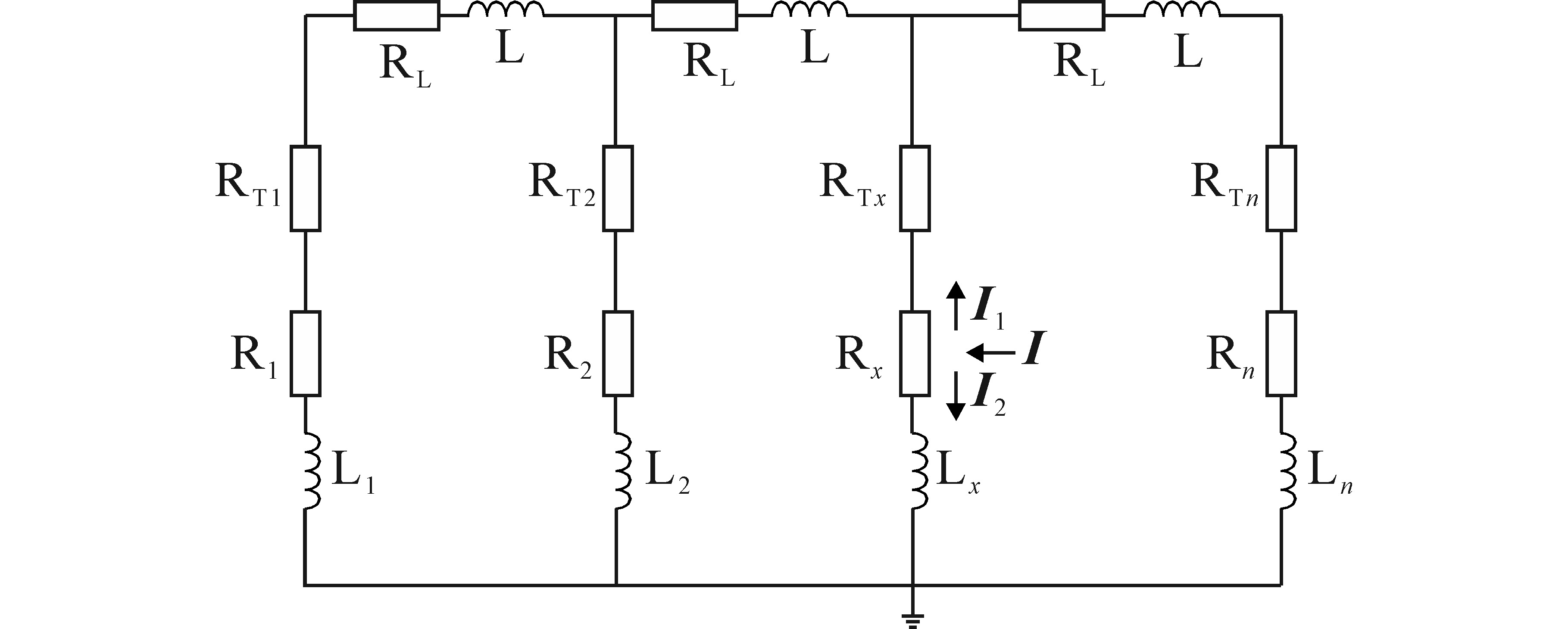

图2中，往待测杆塔接地电阻

R x

注入测量电流

I = I 1 + I 2

，

I 1

通过杆塔自身、避雷线与邻近杆塔组成回路，

I 2

经过接地体和大地流回测量电流极。杆塔的接地电阻阻值一般在4~10 Ω之间，杆塔间避雷线和杆塔塔身的电阻由钢材组成，电阻率较小，阻值都低于0.5 Ω，所以

R L

，

R T n

可忽略不计。此时等效电路可以简化为图3所示电路。

由图3分析可知，可以由下式近似计算

I 1

，

I 2

：

（1）

I 1 ≈ R x 2 + ω L x 2 R x 2 + ω L x 2 + 12 R x + 1 2 + ω L + ω L x + 1 2 I I 2 ≈ 12 R x + 1 2 + ω L + ω L x + 1 2 R x 2 + ω L x 2 + 12 R x + 1 2 + ω L + ω L x + 1 2 I

为了对电路进行定量分析，图3电路中各参数根据《工业与民用电力装置的接地设计规范 GBJ65-83》取典型值：杆塔间平均距离取350 m，杆塔接地体电阻设定为5 Ω，接地体电感设定为20

μ H

，避雷线电感L设定为2.51

μ H

，当

I

是高频信号时（取f=3 kHz），代入式（1），可以近似得到：

（2）

I 1 ≈ I / 8 I 2 ≈ 7 I / 8

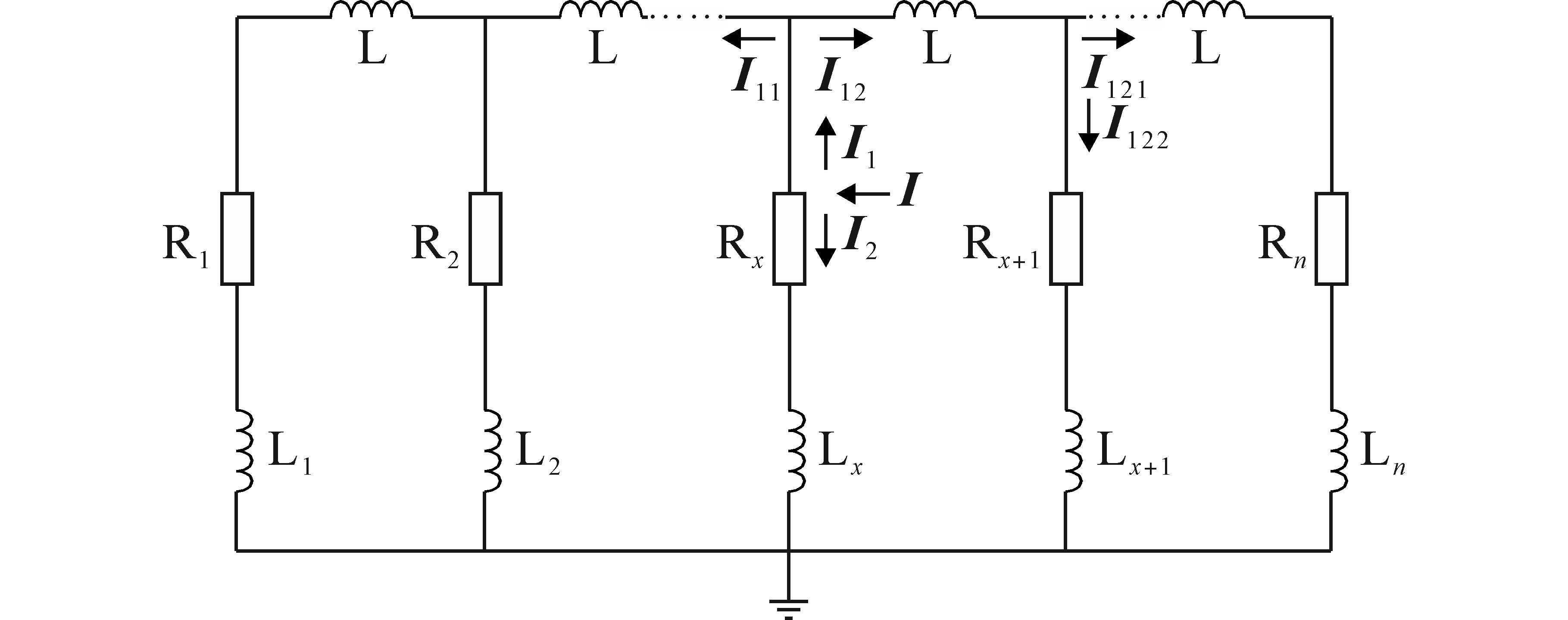

基于以上分流运算规律，可以依次近似计算得到

I 11 = I / 16

，

I 12 = I / 16

，

I 121 = I / 169

，

I 122 = I / 169

，由此可见，当激励电流I不大时，与待测杆塔邻近的杆塔分流会越来越小，接近于零，由此可以认为此时杆塔接地电阻测量只与待测杆塔相邻两座杆塔有关，图3等效电路可进一步简化为图4等效电路。

当采用高频电流作为激励时，

j L

与

R x + 1 + j L x + 1

相比，

L x + 1

度量单位为

μ H

，

L

度量单位为

H

，因此可以忽略

R x + 1 + j L x + 1

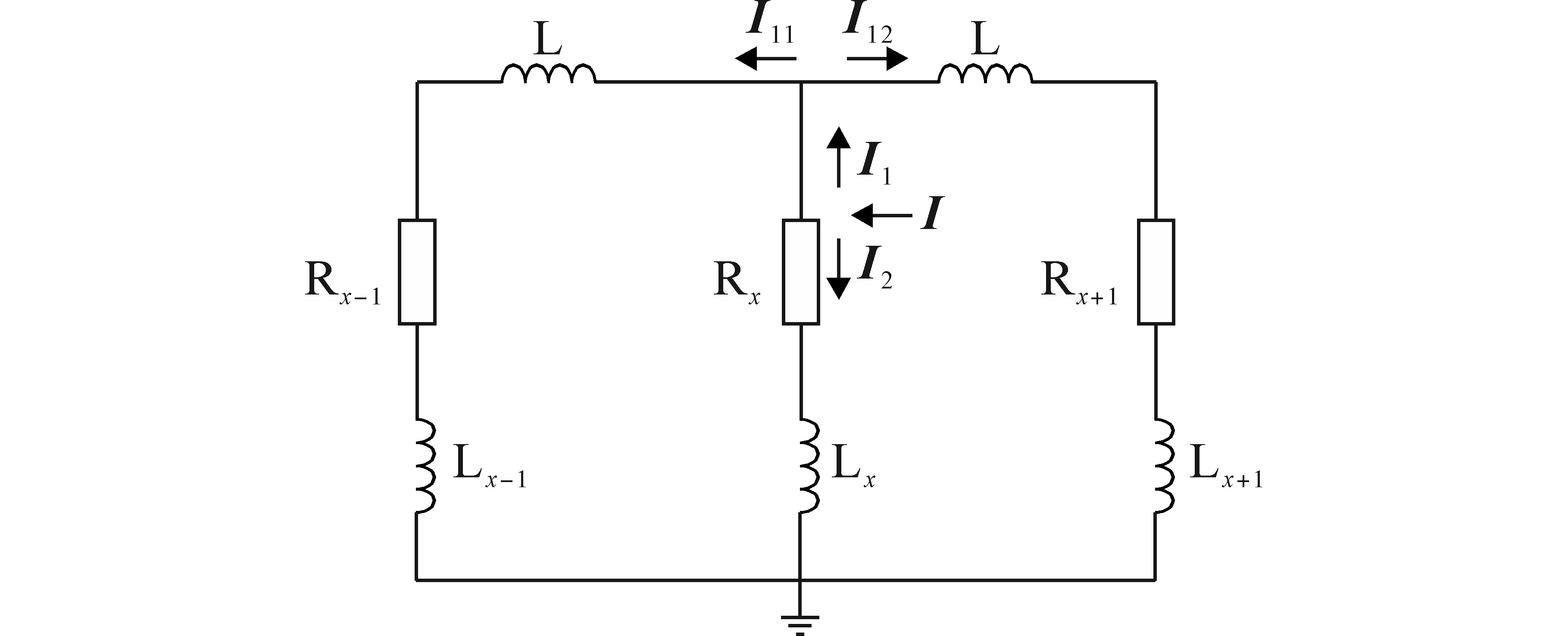

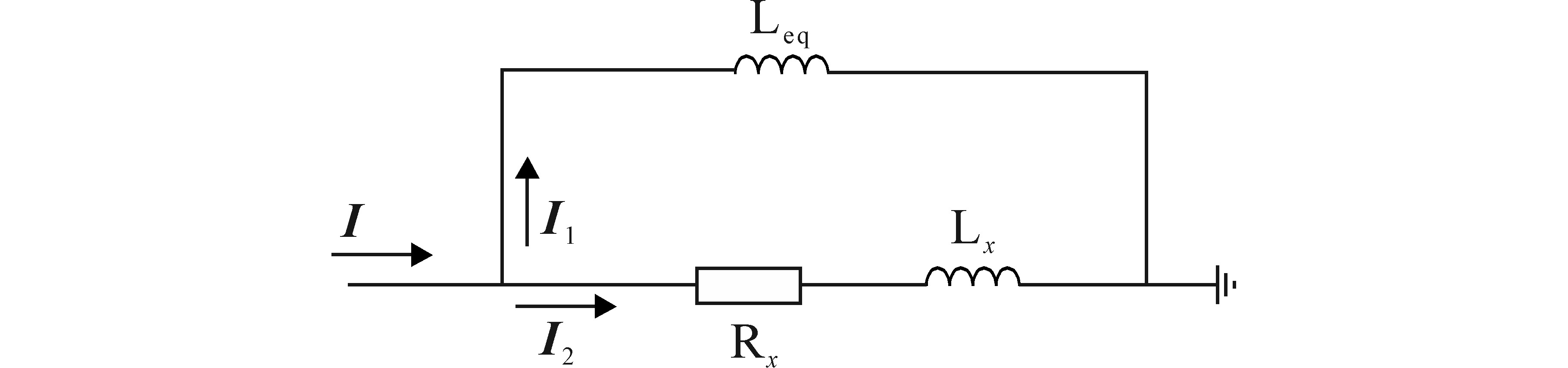

，测量电路进一步简化为图5。图中

L e q

为待测杆塔两相邻杆塔的等效电感。

图5中，注入电流

I

有两个分流回路，如

I 1

和

I 2

方向所示，其中

I 1

通过临近杆塔与被测杆塔之间的避雷线及自身形成回路，而

I 2

流经接地引线至接地体中散流，最后由电流极流出形成测量回路。此时接地阻抗测量值为

（3）

| Z | = U I = ω 4 L e q 2 L x 2 + R x 2 ω 2 L e q 2 R x 2 + ω 2 (L e q 2 + 2 L e q L x + L x 2)

通过式（3）求出的接地电阻阻抗值由于电感的存在，恒大于待测杆塔接地电阻的准确值，此时可以通过求出阻抗Z的极小值，来近似待测杆塔的接地电阻。遂对式（3）进行求导，求导结果如下式所示：

（4）

∣ Z' (ω) ∣ = L e q 2 ω 2 L x 2 + R x 2) [R x 2 + ω 2 (L e q + L x) 2] - ω L e q (ω 3 L x 2 + R x 2 ω 2) (L e q + L x) 2 [R x 2 + ω 2 (L e q + L x) 2] 2 ω 2 L x 2 + R x 2 R x 2 + ω 2 (L e q + L x) 2

在断开引下线时测量接地阻抗值为

（5）

| Z x | = U / I 1

设激励电流的分流系数为

k = I 1 / I

，代入式（3）中化简得：

（6）

| Z | = U I = k U I 1 = k Z x |

则不断开接地引线接地电阻测量值Z与准确接地电阻值

R x

的误差为

（7）

Δ = | Z | - R x = k Z x - R x = k R x 2 + (ω L x) 2 - R x

误差为零的必要条件为

（8）

k = ω L e q R x 2 + ω 2 (L e q 2 + 2 L e q L x + L x 2) ≈ 1 ω L x ≈ 0

将式（8）代入阻抗求导式（4）简化得：

（9）

Z' (ω) = R x ω 2 L e q 3 - R x ω 2 L e q 3 ω 3 L e q 3

由于实际情况下的分流系数$k<1$，且

L x ≠ 0

，因此只能尽量接近

∣ Z' (ω) ∣ = 0

，即

| Z' (f) | = 0

。实际测量时，获得的是离散阻抗值

Z (f)

，所以需求出接地阻抗导数值

Z' (f)

。

函数求导的定义公式为

（10）

Z' (f) = l i m Δ f → 0 ∣ Z (f + Δ f) ∣ - ∣ Z (f) ∣ Δ f

取

Δ f = 0.01 f

，式（10）简化为

（11）

Z' (f) = ∣ Z (f + Δ f) ∣ - ∣ Z (f) ∣ Δ f

此时可以通过测量注入电流频率为

f

和

f + Δ f

时的阻抗值，即可求出当激励频率为

f

时的阻抗导数值

Z' (f)

。

依据建立的杆塔接地电阻简化等效测量模型，确定测量信号频率范围。注入信号频率需满足：

（12）

2 π f L x / R x → 0 R x / 2 π f L e q → 0

设注入频率下限值确定函数

f 1

为

（13）

f 1 = 2 π f L x R x - R x 2 π f L e q

注入频率上限值确定函数

f 2

为

（14）

f 2 = R x + 2 π f L x 2 π f L e q

绘制出

f 1

，

f 2

随频率

f

变化的曲线，根据曲线关系便可确定注入频率的上、下限值。

由于此时得到的接地阻抗导数值是有误差的离散值，考虑到在多频接地电阻测量中需要输入多个不同频率的信号，所以面临着一个复杂信号的拟合问题。传统的线性拟合方法无法很好地应对信号中的多频成分，因此需要一种更为灵活和强大的拟合方法。

径向基网络的独特之处在于其能够高效地拟合非线性信号，尤其是在面对多频信号时表现得更为出色。在接地电阻测量中，不同频率的信号可能具有不同的振幅和相位，径向基网络能够更准确地捕捉这些频率特征。因此，选择基于径向基网络的拟合方法，可以更好地适应多频接地电阻测量的复杂信号特性。这一方法的引入提供了一种有效而全面的手段，以确保在实际测量中更准确地捕捉和分析多频信号的信息。

1.3 径向基函数拟合方法

径向基函数是用于高维插值和局部逼近的一种神经网络，径向基函数在模型训练时，只需要修正少量的权值和阈值，所以比一般的神经网络的训练速度要快。

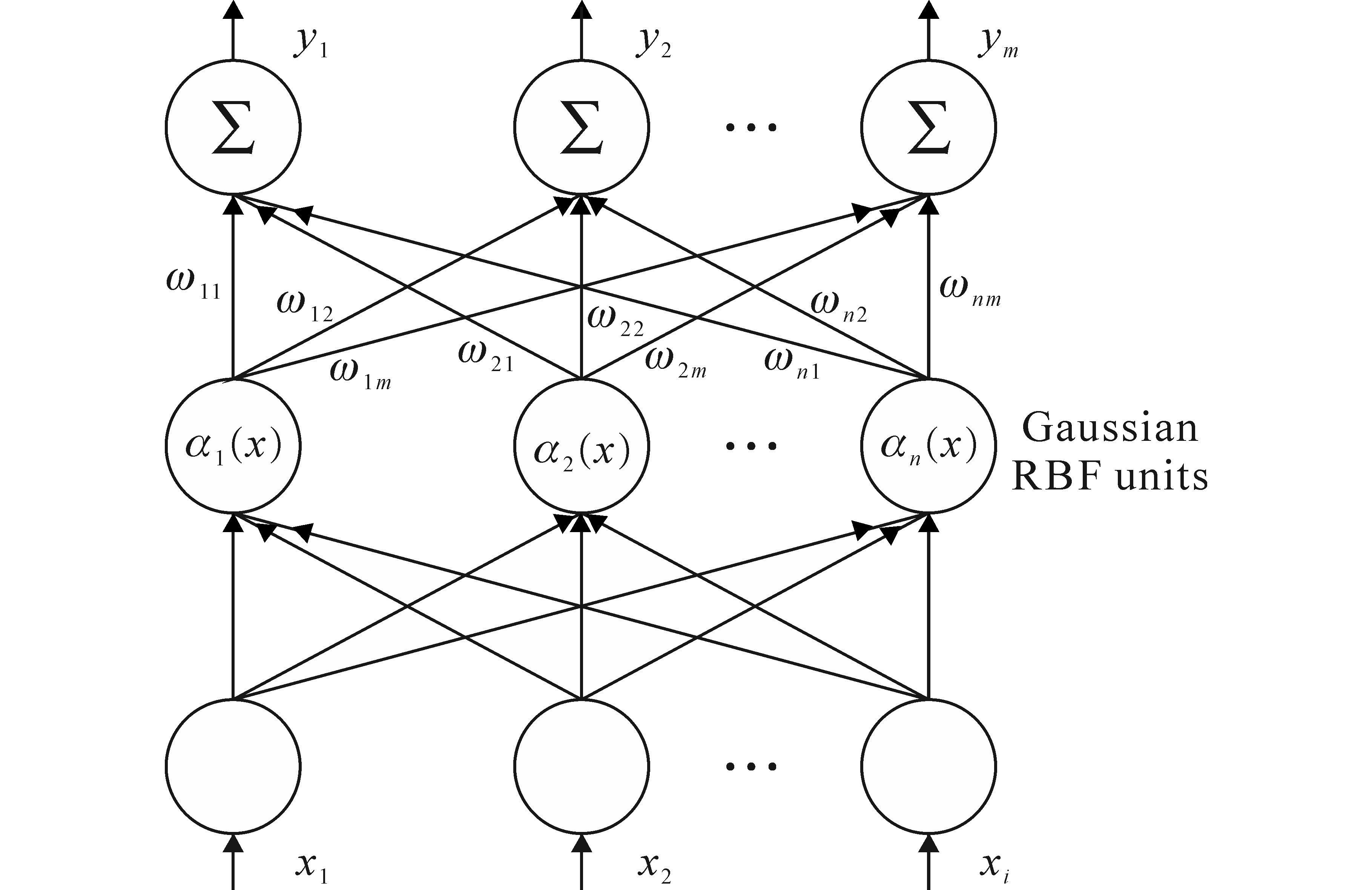

本文采用正规化径向基函数（RBF）神经网络对杆塔接地阻抗导数的曲线进行拟合。RBF神经网络的结构如图6所示。其网络输入层具有i个节点，隐藏层具有n个节点，最后输出层具有m个输出节点。在Python上搭建径向基函数神经网络模型训练，网络输入层节点数设置为数据维度，隐藏层的节点数设置为样本数，输出层的节点数设置为1，调整权值的步长设置为0.01，训练迭代次数为1 000，采用Guass函数作为隐藏层节点的激活函数，确定模型的权值参数：

（15）

φ (r) = e x p - r 2 / (2 σ 2)

其中

r = X - X P

式中

: X

为样本数据点；

X P

为样本数据点的中心；

r

为样本数据点

X

与中心

X P

的距离；

σ

为基函数的扩展常数或宽度，可根据数据中心的散布而确定。

为了避免每个径向基函数太尖或太平，一种选择方法是将所有径向基函数的扩展常数设为

（16）

σ = d m a x / 2 P

式中：

d m a x

为样本之间的最大距离。

采用径向基函数神经网络模型时，隐藏层节点数量即样本的数量，基函数的数据中心即为样本本身，由此仅需要考虑扩展常数和输出节点的权值。输出层的权值常采用最小均方（least mean square，LMS）算法，LMS算法的输入向量为RBF模型隐藏层节点的输出向量，其权值的调整公式为

（17）

Δ W k = η (d k - W k T Φ) Φ

式中：

W k

为权值矩阵；

Δ W k

为对应调整的权值矩阵；

η

为调整权值的步长；

d k

为径向基模型输出与理想输出之间的差值矩阵；

Φ

为基函数矩阵。

2 实验讨论

收起

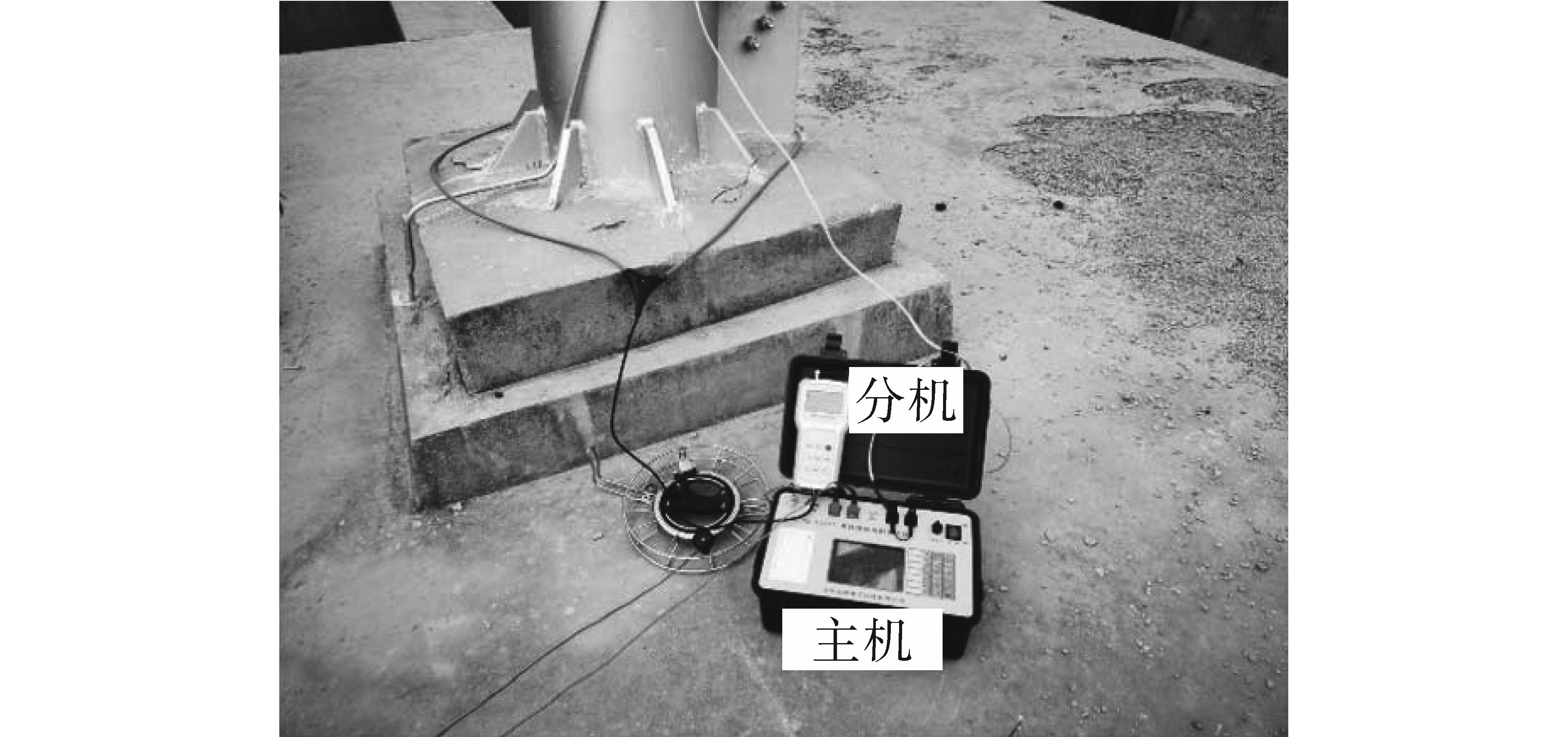

在多条线路的多个杆塔上进行接地电阻实测，现场多频接地电阻测量设备操作简单，免解线，无需增加辅助极，一次性测量5个接地电阻值全程仅需不到5 min，极大节约了时间成本和人力成本，测量数据能实时保存及打印，很大程度上方便了检测人员现场的测量。现场设备连接如图7所示。

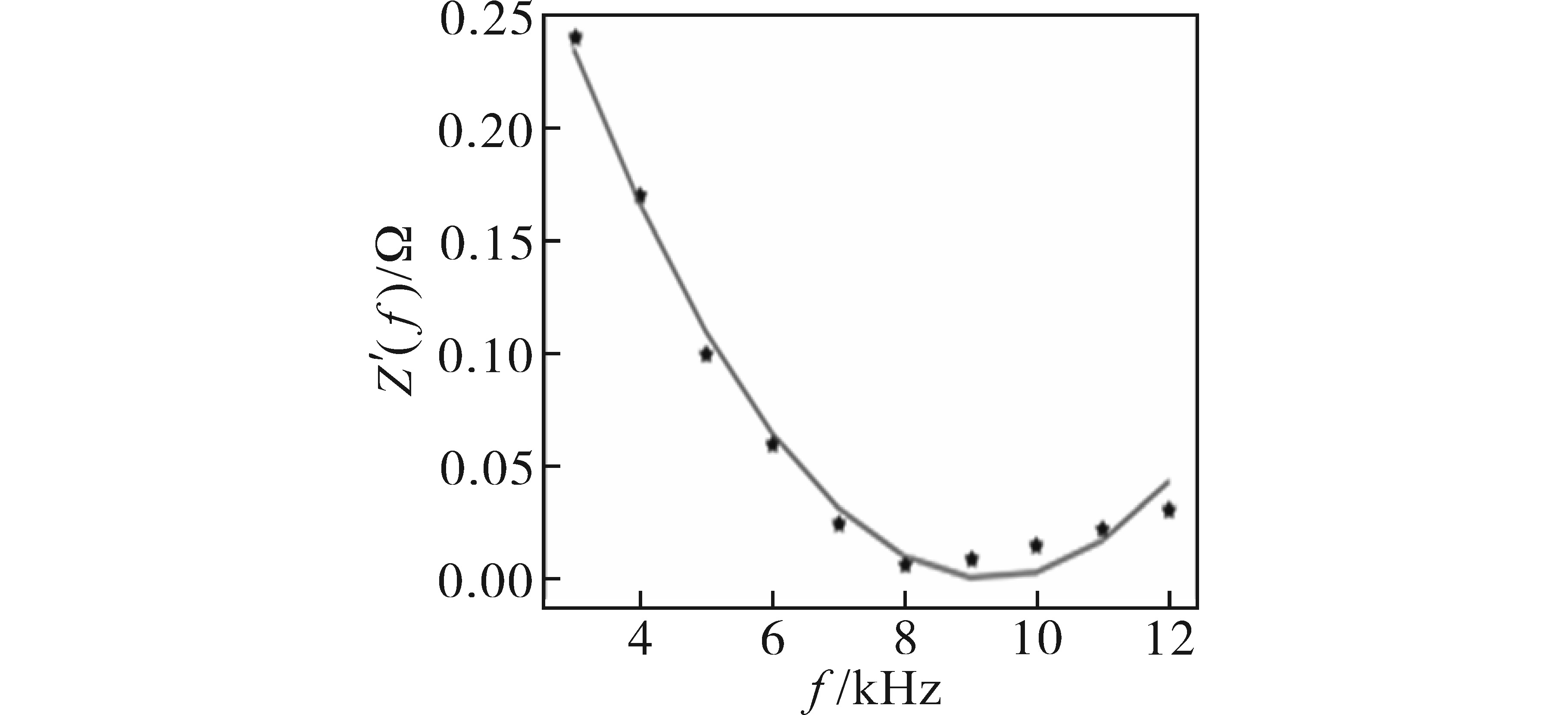

现以其中一个基杆塔的测量结果为例进行说明，根据测量得到的数据计算并绘制的阻抗导数曲线如图8所示。

基于测量得到的数据，采用径向基网络拟合法对函数进行拟合，令

Z' (f) = 0

得到函数极值点

f 0 = 9.01 k H z

，最后调整注入电流频率为此频率测得杆塔接地电阻阻抗值

Z = 1.18 Ω

。采用三极法断开引下线的情况下测量该杆塔接地电阻得到的准确值为

R = 1.72 Ω

。

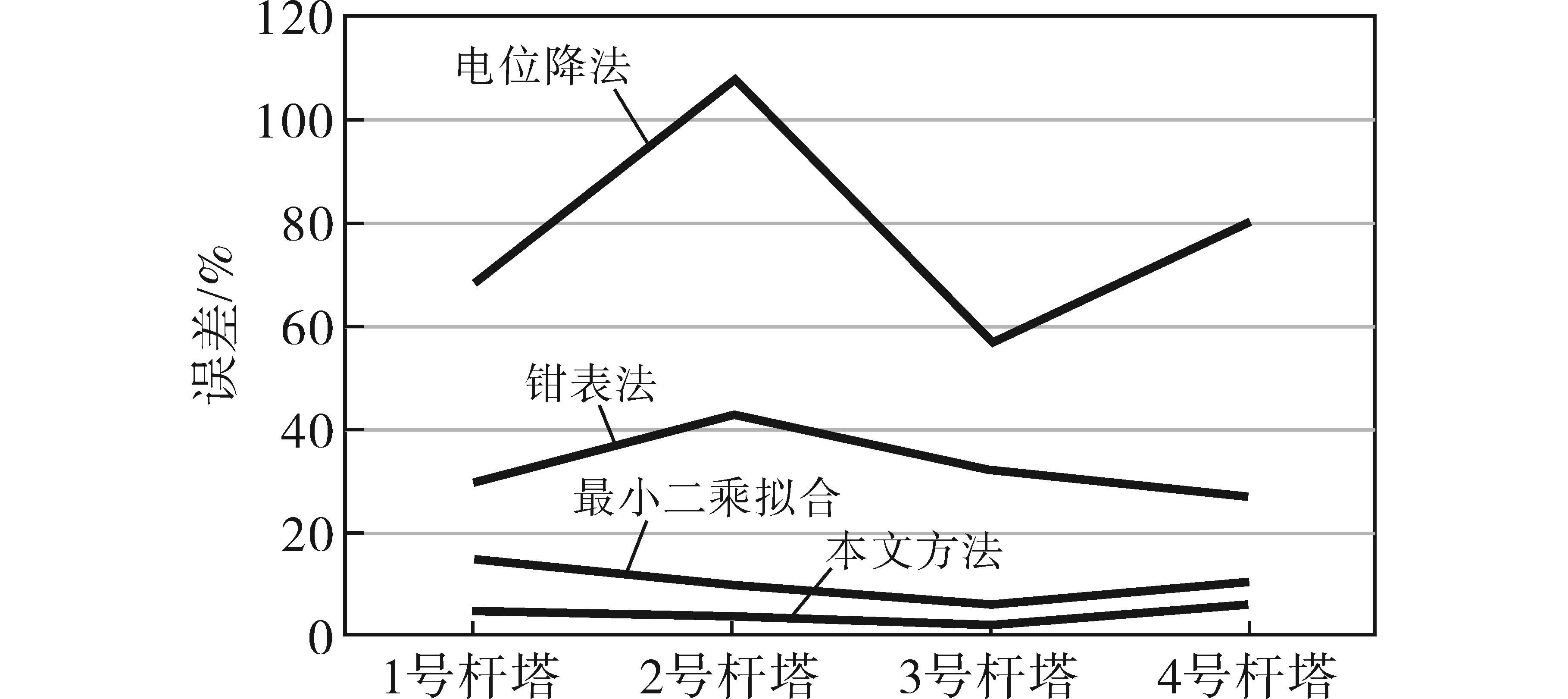

计算钳表法、电位降法、最小二乘拟合法和本文方法与三极法的相对误差，进行误差分析，计算所得结果如表1所示。将其绘成曲线以便能够更加直观地观察对比结果，如图9所示。

通过对比误差可以发现，电位降法所得结果与三极法相差最大，钳表法结果比电位降法更接近三极法，而采用本文基于RBF拟合的测量方法误差最小，最接近三极法断开引下线所测得到的接地电阻阻值，且误差在实际测量允许范围之内，而拟合方法采用最小二乘法所得结果优于钳表法和电位降法，但比RBF的拟合效果差，这一结果证明了RBF拟合效果相较传统方法的优越性。

进一步与机器学习方法比较，更全面地评估基于径向基网络方法的性能。选取多层感知机（multilayer perceptron，MLP）、随机森林（random forest）和支持向量机（support vector machine，SVM）作为对比，进行了随机曲线的拟合实验，结果如图10所示。

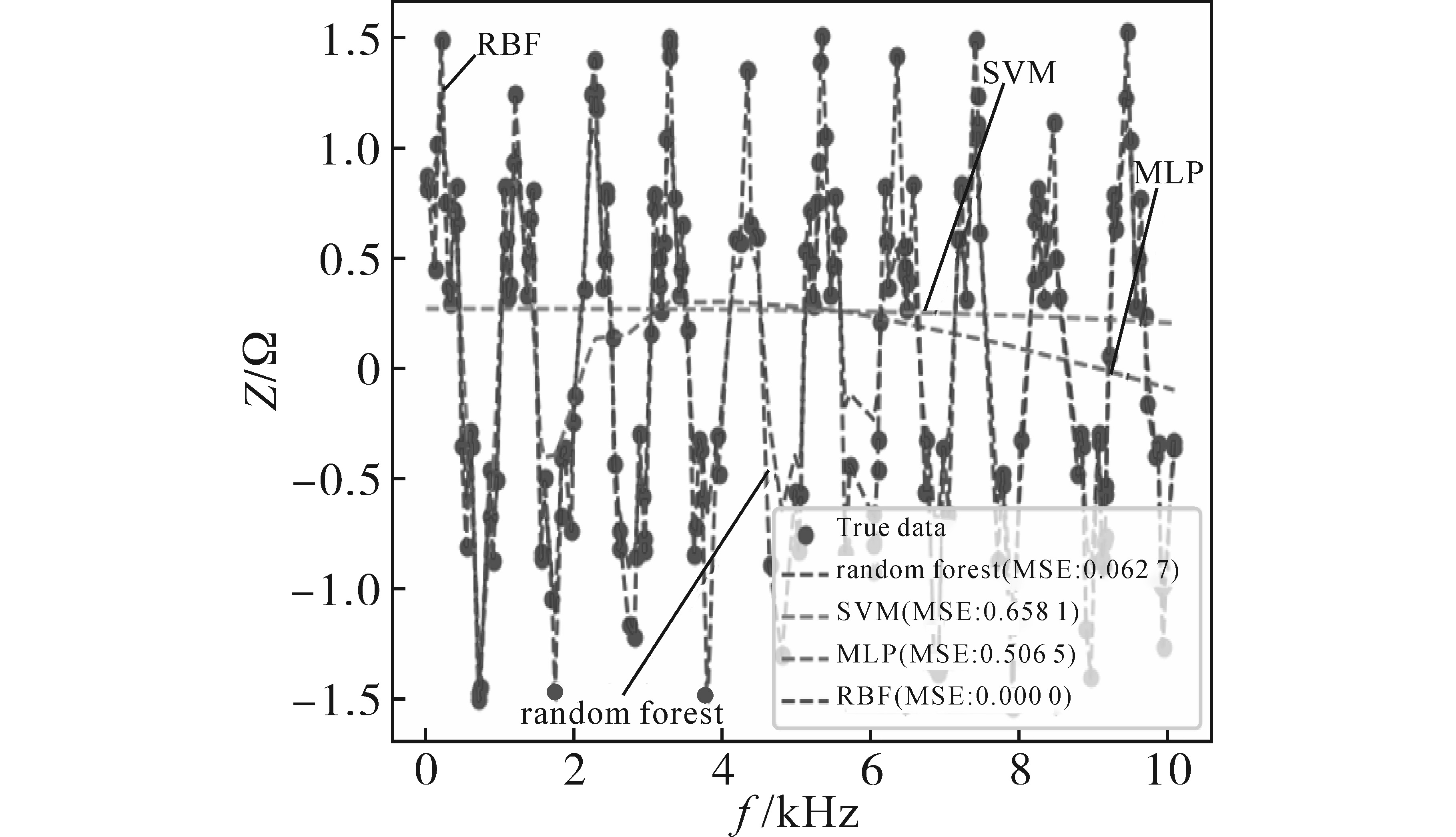

从图10中可以清楚看到RBF具有优异的拟合能力。判断以上几种机器学习拟合方法在接地电阻测量中的实际效果，对接地电阻测量结果进行误差分析计算，结果如表2所示。

从表2可以发现，几种机器学习的方法均取得了不错的结果，其中采用随机森林拟合在1号、2号杆塔上的实验误差比最小二乘拟合法所得误差小，而采用支持向量机与多层感知机作曲线拟合，虽有一定效果但误差仍较大，故不适用于拟合阻抗导数曲线。采用本文RBF拟合的误差在4座实验杆塔上所得结果均比其他神经网络拟合方法更优异，说明了本文提出方法的高精度与可靠性。

3 结论

收起

基于径向基函数拟合的多频杆塔接地电阻测量方法在电力系统领域展现出良好的潜力。通过采用该方法，能够在不断开杆塔接地引线的前提下，更准确地获取杆塔接地电阻的多频信息，有效地提高了测量的精度和可靠性。尤其是径向基网络可以准确地捕捉接地电阻测量中不同频率的信号的复杂特性并进行精准拟合。通过实测案例及与其他方法的对比实验，可以看出这种基于径向基函数的方法能够更好地适应复杂多变的电磁环境，这也可为电力系统的安全稳定运行提供更有力的支持。
