基于全范围七段式SVPWM的三电平逆变器中点电位平衡策略

PDF下载

杨国涛 , 胡东方 , 张珈铭 , 文立强 , 田里思

电气传动 | 电气传动及其控制 2025,55(7): 3-12

收起

电气传动 | 电气传动及其控制 2025, 55(7): 3-12

基于全范围七段式SVPWM的三电平逆变器中点电位平衡策略

全屏

杨国涛, 胡东方, 张珈铭, 文立强, 田里思

作者信息

中国矿业大学电气工程学院，江苏徐州 221116

杨国涛（2000—），男，硕士，主要研究方向为多电平逆变器技术，Email：TS22230204P31HN@cumt.edu.cn

通讯作者:

田里思（1985—），男，博士，教授，主要研究方向为电力电子变换器与电机控制技术，Email：tianlisi@cumt.edu.cn

A Neutral Point Potential Balancing Strategy for a Three-level Inverter Based on Full-range Seven-segment SVPWM

Guotao YANG, Dongfang HU, Jiaming ZHANG, Liqiang WEN, Lisi TIAN

Affiliations

School of Electrical Engineering，China University of Mining and Technology，Xuzhou 221116，Jiangsu，China

出版时间: 2025-07-20 doi: 10.19457/j.1001-2095.dqcd25854

文章导航

摘要

收起

空间矢量脉宽调制策略（SVPWM）是三电平逆变器的关键技术之一。然而，传统的三电平SVPWM在解决中点电位（NPP）平衡问题时存在中点电位振荡、开关损耗大等问题。针对此问题，首先介绍了传统最近三矢量（NTV）合成策略和虚拟空间矢量脉宽调制（VSVPWM）策略的基本原理，分析了NTV基于传统区域划分方式的不足，提出利用动态分区解决传统分区所带来的中点电位偏移问题；其次，针对NTV在高调制下的NPP振荡问题，提出了四有效电压矢量合成策略，对比VSVPWM，所提策略有效地降低了逆变器的开关损耗；最后，通过实验验证了所提算法的有效性及优越性。

关键词

三电平逆变器 / 中点电位平衡 / 开关损耗 / 七段式 / 动态分区

Abstract

收起

Space vector pulse width modulation（SVPWM）strategy is one of the key technologies for three-level inverters.However，conventional three-level SVPWM often experiences neutral point potential（NPP）oscillation and high switching loss when addressing the neutral point potential balancing issue.To tackle this challenge，firstly，the fundamental principles of the traditional nearest three vector（NTV）synthesis strategy and the virtual space vector pulse width modulation（VSVPWM）strategy were reviewed. And then，the drawbacks of the NTV approach based on the conventional region partitioning method was analyzed. A dynamic partitioning method was proposed to resolve the neutral point potential offset caused by conventional partitioning.Furthermore，to counteract the NPP oscillation of the NTV under high modulation，a strategy that employs a synthesis of four-effective voltage vectors was introduced. Compared to VSVPWM，the proposed strategy significantly reduced the inverter's switching loss.Ultimately，the effectiveness and superiority of the proposed algorithm were validated through experimental results.

Key words

three-level inverter / neutral point potential（NPP）balance / switching loss / seven-segment / dynamic partition

引用本文

杨国涛, 胡东方, 张珈铭, 文立强, 田里思. 基于全范围七段式SVPWM的三电平逆变器中点电位平衡策略. 电气传动, 2025 , 55 (7) : 3 -12 . DOI: 10.19457/j.1001-2095.dqcd25854

Guotao YANG, Dongfang HU, Jiaming ZHANG, Liqiang WEN, Lisi TIAN. A Neutral Point Potential Balancing Strategy for a Three-level Inverter Based on Full-range Seven-segment SVPWM[J]. Electric Drive, 2025 , 55 (7) : 3 -12 . DOI: 10.19457/j.1001-2095.dqcd25854

正文

收起

随着电力电子器件的快速发展，多电平逆变器因输出电能质量高、可承受大电压、有效开关损耗小等优点^[1-2]在新能源发电、电机驱动系统等^[3-4]多个场合逐渐代替两电平逆变器，其中三电平逆变器因拓扑结构和控制算法简单而受到广泛研究和应用。虽然三电平逆变器有众多优点，但面临着自身固有的难题——中点电位（neutral point potential，NPP）不平衡问题。

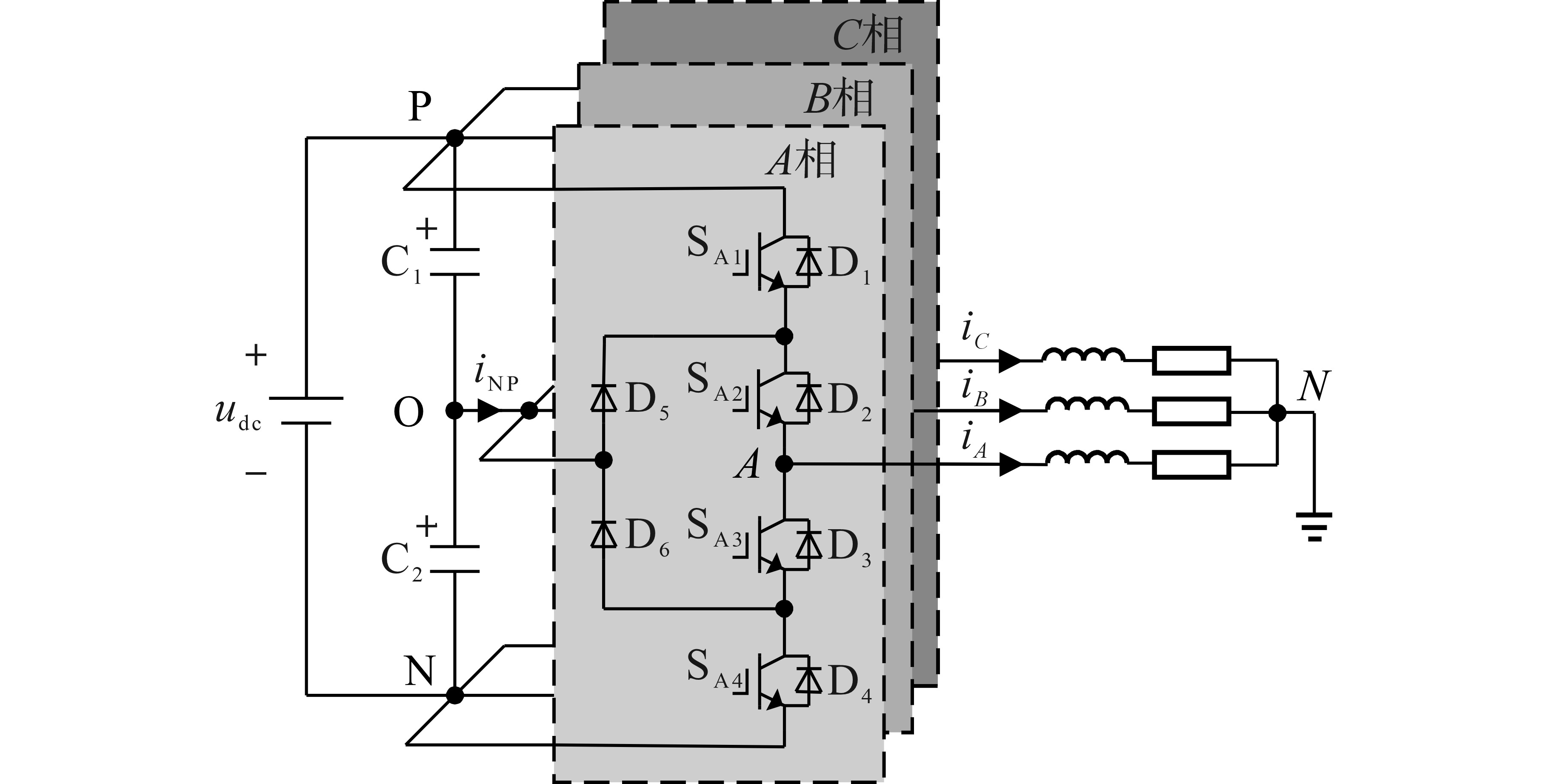

图1给出了三电平中点钳位型（three level neutral point clamped，3L-NPC）逆变器的拓扑图。当中点电流i_NP≠0时，电容C₁，C₂发生充放电，导致中点电位发生偏移，引起输出电压波形偏离正弦化，若不及时采取措施加以控制，随着时间的积累，偏移程度会愈发严重，开关器件承受过大电压，导致逆变器的寿命缩短甚至发生损坏。

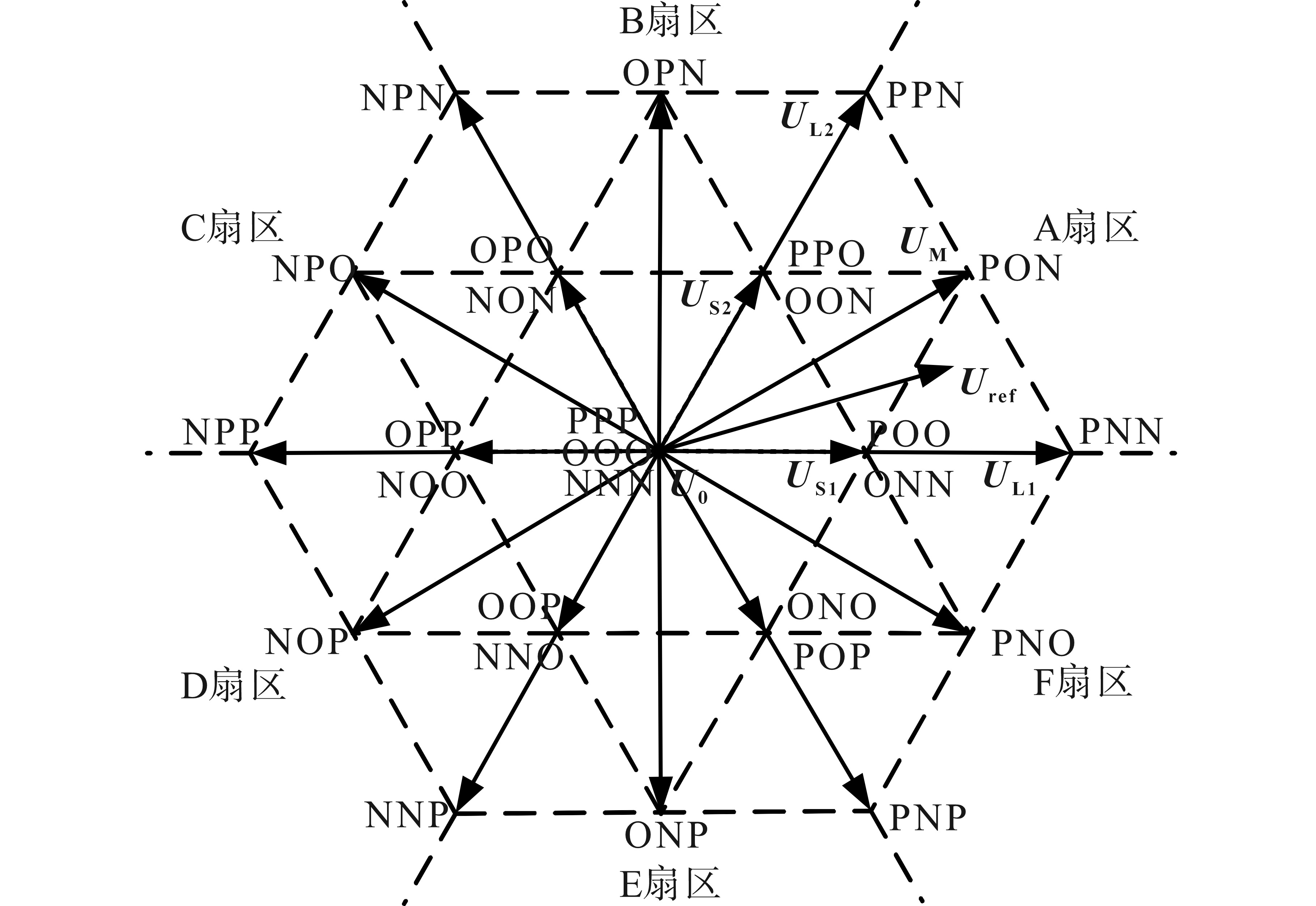

在图1中，根据开关管的导通状态可知，3L-NPC逆变器每相可以输出三电压状态，分别记作P，O，N，将三相输出状态随机组合，则逆变器可以输出3³=27个基本电压矢量，如图2所示。文献[5]分析了在每一种电压矢量状态作用时对应流过中点的瞬时电流，其中零矢量和大矢量作用时中点电流i_NP等于0，中矢量和小矢量作用时中点电流i_NP与三相电流的对应关系如表1所示，因此，对于SVPWM来说，选择合适的基本电压矢量合成参考电压是实现中点电位平衡的关键。

近年来，为解决中点电位平衡问题，已有众多学者对三电平进行了研究，提出了很多调制策略。3L-NPC逆变器的调制策略大体可以分为基于载波的脉宽调制（carrier-based pulse width modulation，CBPWM）和空间矢量脉宽调制（space vector pulse width modulation，SVPWM）两大类，对比CBPWM，SVPWM具有调制比大、直流母线利用率高、可优化输出电压波形、易于数字化实现等优点，但在解决中点电位平衡等问题时，也存在区域不易划分等难题。针对SVPWM，文献[6-7]提出了基于最近三矢量（nearest three vector，NTV）的平衡策略，通过合理分配冗余矢量的作用时间，使NPP在低调制度下可调，但高调制度下NPP会发生低频振荡^[8]。为此，文献[9 -11]提出了虚拟空间矢量脉宽调制（virtual space vector pulse width modulation，VSVPWM）策略，该策略通过构造零中点电流的虚拟矢量，实现了逆变器在全调制度范围内的NPP平衡，且不受负载功率因数变化的影响，但此策略仅适用于三相平衡负载条件，即i_A+i_B+i_C=0。文献[12]进一步提出了变虚拟矢量调制策略，增加了NPP在全调制度范围内的可调性。尽管VSVPWM能有效控制NPP的低频振荡问题，但其开关动作次数和输出电压畸变率相较于NTV有所增加。为此，文献[13-14]结合NTV与VSVPWM的优势，提出了混合调制策略。混合策略在确保NPP平衡的同时，最大化地提升了逆变器的输出效率和电能质量。

基于以上研究，本文提出全范围七段式SVPWM（full-range seven-segment SVPWM，FRSS_SVPWM）策略，本文的贡献如下：

1）分析了传统NTV策略的中点电位平衡表现，提出了一种改进的最近三矢量（improved nearest three vectors，INTV）合成策略。改进的策略对传统NTV策略的分区方式进行调整，采用动态的区域划分方式，有效解决了传统NTV策略在低调制下的中点电位波动问题。

2）针对NTV策略在高调制度下的中点电位振荡问题，提出了一种基于中矢量等效替换的四有效电压矢量合成策略（four effective voltage vector synthesis strategy，FEVVSS）。该策略不仅保持了与NTV策略相同的开关动作次数，并且能够实现在高调制度、全功率因数范围内的中点电位平衡控制。对比VSVPWM策略，FEVVSS具有更小的开关损耗和更优的输出电能质量。

3）对小区域精确划分并编号，计算出各区域边界的数学表达式和区域编号判断准则。此外，分析了适用于FRSS_SVPWM策略的中点电位主动平衡控制方法。

1 NTV和VSVPWM的原理与中点电位分析

收起

1.1 NTV策略

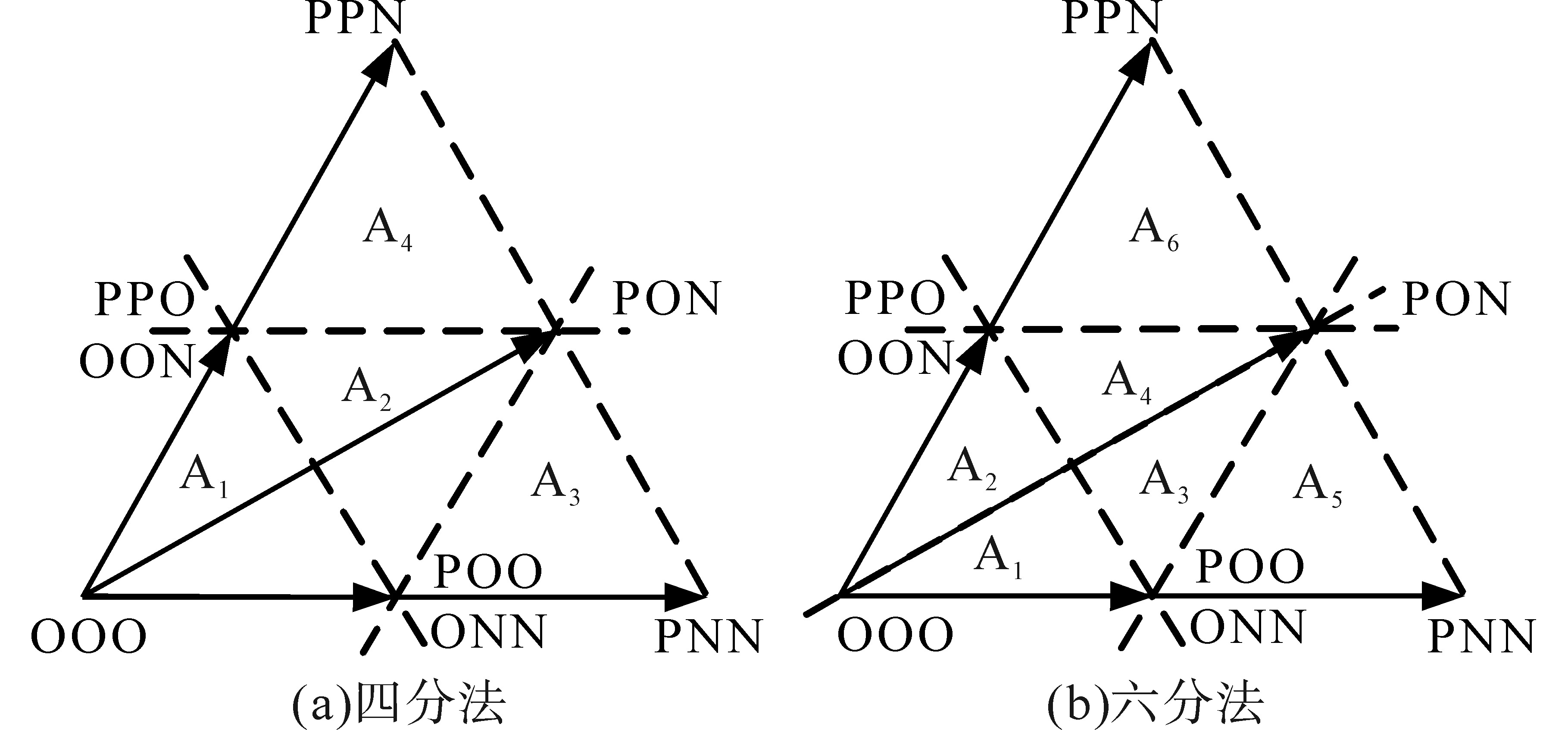

图3为传统NTV策略的两种分区方法，图3a为四分法，该方法仅利用最近3个基本电压矢量合成参考电压，以简化控制并减少开关损耗，但每个开关周期仅有3个基本电压矢量不仅无法消除中点电位偏移，并可能因特定开关序列（PPO→OOO→ONN，PPO→PON→ONN）而增加开关频率^[14]。

相对地，图3b的六分法通过将冗余小矢量纳入参考电压合成，对区域A₁和A₂平分，平分线与矢量状态PON重合，这种方法在考虑开关次数和谐波性能后，为各区域确定了最优的开关序列^[15]，六分法也因具有中点电位平衡能力且谐波性能较好的优点而被广泛应用。因此，本文将重点研究NTV的六分法，并对其进行中点电位分析。

1.2 NTV策略中点电位分析

根据电荷守恒定律，单位开关周期内流过中点的电荷量Q可表示为

（1）

Q = ∑ T x i x

式中：T_x，i_x分别为基本电压矢量U_x的作用时间以及对应流过中点的电流，下标x表示开关矢量状态。

i_x可以通过表1查到，输出的三相电流可定义为

（2）

i A = I m c o s (θ - φ) i B = I m c o s (θ - 2 π / 3 - φ) i C = I m c o s (θ - 4 π / 3 - φ)

式中：I_m为相电流峰值；φ为功率因数角；θ为参考电压U_ref的相角。

假设在每个开关周期之前中点电位平衡，为了使此刻开关周期结束后中点电位仍保持平衡，需满足：

（3）

Q = 0

下面给出T_x的计算过程，理想情况下，参考电压U_ref在直角坐标系下可以表示为

（4）

u α r e f = m c o s θ u β r e f = m s i n θ

其中 m=

3

u_m/u_dc

式中：m为调制度；u_m为参考电压U_ref的峰值。

由于在直角坐标系下计算T_x会带来大量的三角函数运算^[16]，为了简化计算，采用60°坐标系分析。设参考电压U_ref在60°坐标系下的坐标为

u g r e f

，

u h r e f

]]]^T，则α-β坐标与g-h坐标之间的变换为

（5）

u g r e f u h r e f = 3 - 1 02 u α r e f u β r e f

根据式（5），图2中的有效电压矢量在g-h坐标系下表示为

（6）

U 0 = 00 T U M = 11 T U S 1 = 10 T U S 2 = 01 T U L 1 = 20 T U L 2 = 02 T

根据伏秒平衡原理，建立方程：

（7）

∑ u x g T x = u g r e f T s ∑ u x h T x = u h r e f T s ∑ T x = T s

式中：u_xg，u_xh分别为基本电压矢量U_x在60°坐标系下的g，h坐标分量；T_s为开关周期。

对于图3b的NTV策略，单位开关周期内有4个基本电压矢量，通过联立式（1）~式（7），可计算出T_x的唯一解，但这样的解在实际电路中想要实现需满足：

（8）

0 ≤ T x ≤ T s

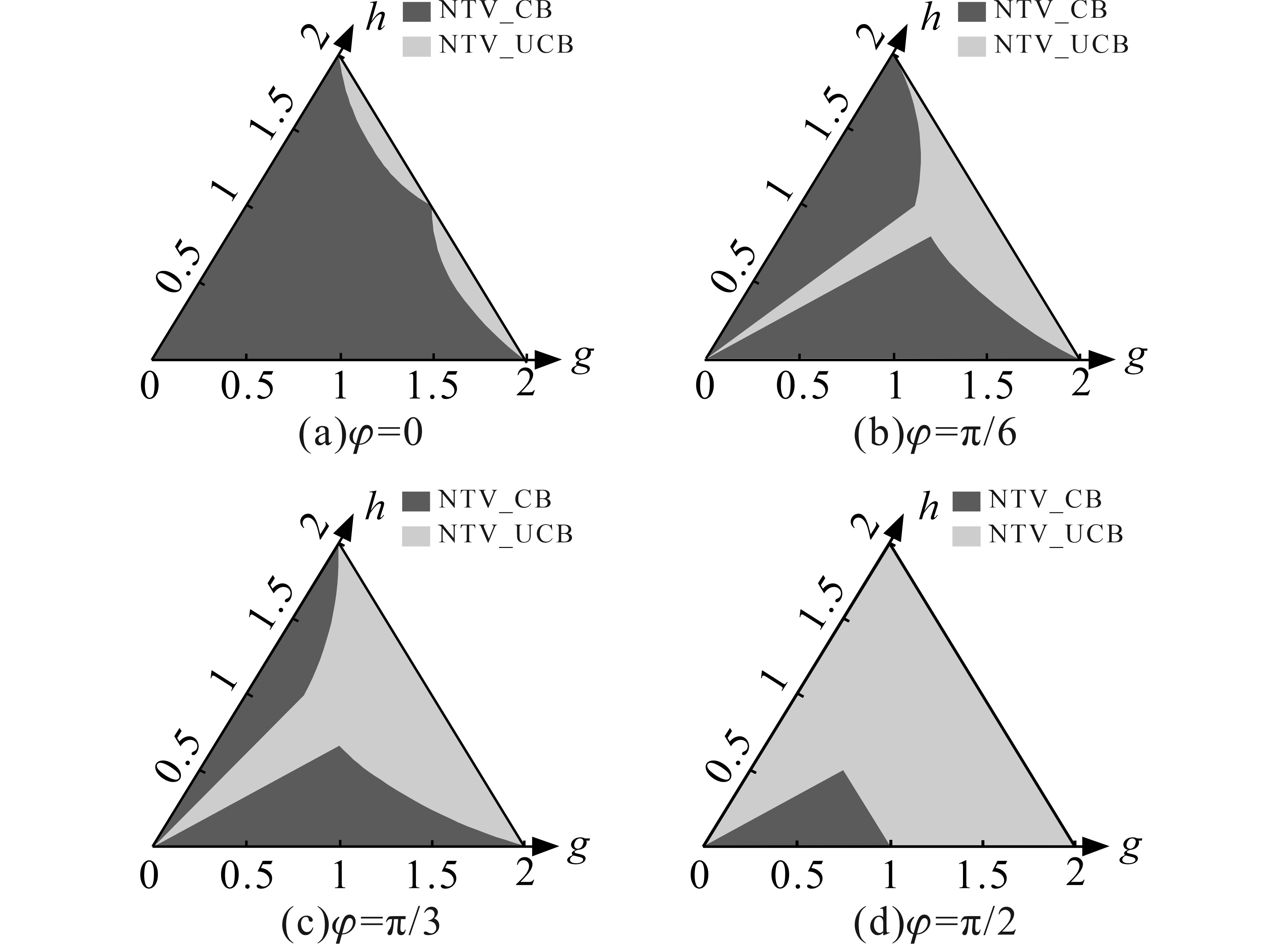

通过分析式（8），可以确定在不同的功率因数角φ=0，π/6，π/3，π/2下，NTV策略中点电位的可平衡区域，如图4所示。可以发现，在低调制度时，存在一个不可平衡（uncontrollable balance，UCB）的“裂缝区域”，并且这个区域的宽度随着功率因数角φ的增大而增加。在高调制度下，UCB区域更为显著，其面积也随φ的增大而扩大。这主要是因为在高调制度下，中矢量的作用时间较长，且随着φ的增大，中矢量产生的中点电流幅值也随之增大，而冗余小矢量产生的中点电流幅值减小。因此，仅通过调节冗余矢量的作用时间无法完全补偿中矢量引起的中点电位偏移^[8]。

1.3 VSVPWM策略

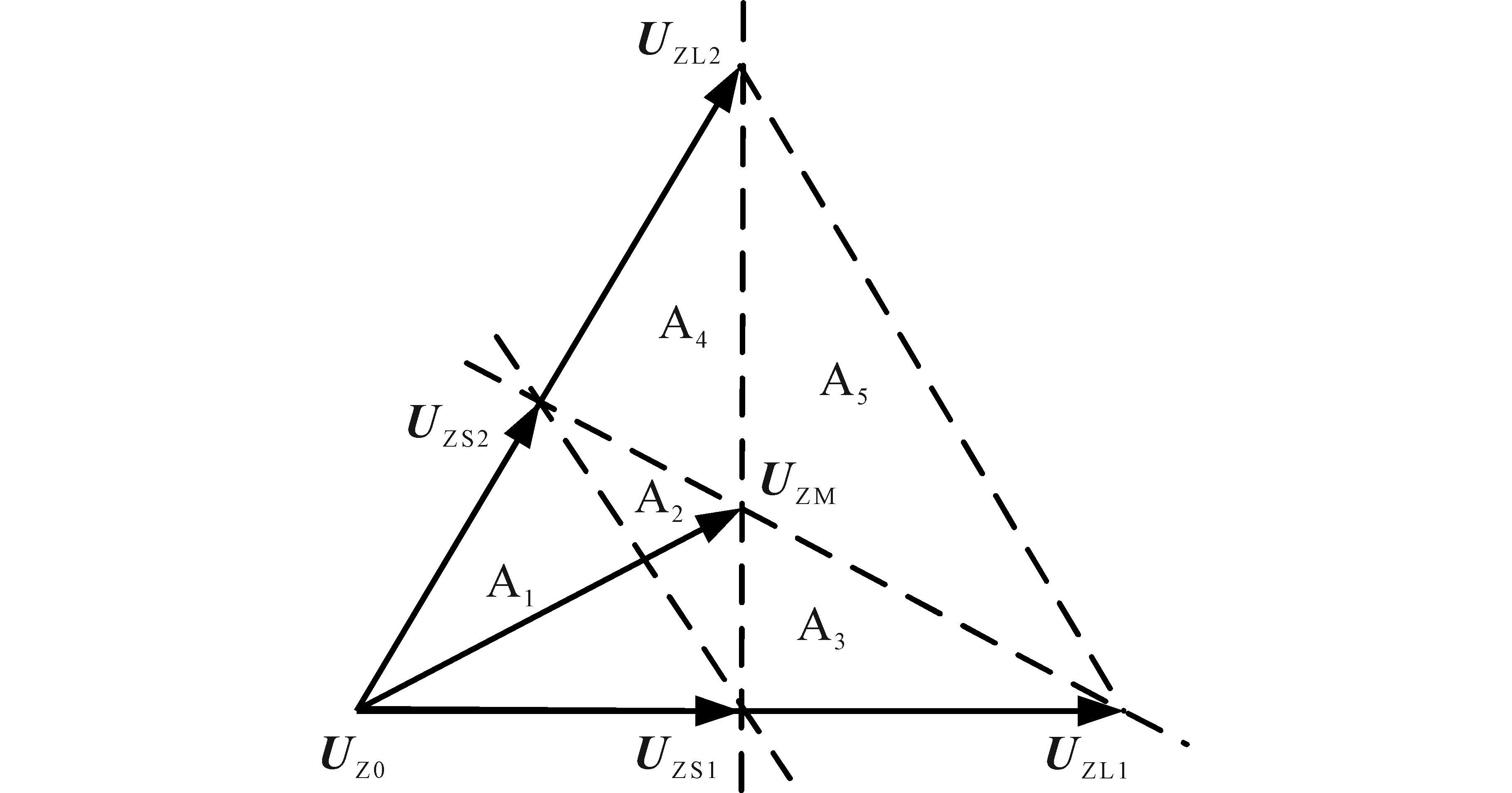

为了实现全调制度范围内中点电位平衡，有学者提出了VSVPWM策略。图5给出了传统VSVPWM在A扇区的空间矢量图。

图5中虚拟矢量的定义如下：

（9）

U Z S 1 = 1 - k 1 2 U O N N + 1 + k 1 2 U P O O U Z S 2 = 1 - k 2 2 U O O N + 1 + k 2 2 U P P O U Z M = 1 / 3 (U O N N + U P O N + U P P O)

式中：U_ZM为虚拟中矢量，其流过中点的电流为0；U_ZS1，U_ZS2为虚拟小矢量；k₁，k₂为冗余矢量作用时间比例系数，且-1≤k₁≤1，-1≤k₂≤1，当k₁=k₂=0时，虚拟小矢量流过中点的电流为0，通过改变k₁，k₂，可以主动地消除中点电位的偏移。

图5中U_ZL1，U_ZL2为虚拟大矢量，U_Z0为虚拟零矢量，且U_ZL1=U_PNN，U_ZL2=U_PNN，U_Z0=U_OOO。

文献[11]给出了VSVPWM的开关矢量序列，VSVPWM采用九段式开关序列，使有效开关频率f_eff大大增加。其中f_eff可以被定义为

（10）

f e f f = f s f k 6

式中：f_s为逆变器的开关频率；f_k为一个采样周期中三相桥臂总的状态切换次数。

对于NTV策略，每个开关周期内合成参考电压需要4个基本电压矢量，采用七段式开关序列，一个开关周期内三相桥臂总的状态切换次数为6次，即f_eff=f_s，而对于VSVPWM，无论参考电压位于哪一区域，都需要5个基本电压矢量，开关序列为九段式，三相总的开关切换次数增加至8次，此时f_eff=4f_s/3。显然，相比NTV策略，VSVPWM的有效开关次数增加了4/3倍，这也导致逆变器开关损耗显著上升。

2 全范围七段式SVPWM

收起

2.1 INTV策略

在图3b的区域A₁和A₂中，均选取有效电压矢量U_S1，U_S2及U₀来合成参考电压。根据图2，小矢量U_S1对应ONN和POO，U_S2对应OON和PPO。为了降低开关损耗及输出电压畸变率，通常以中矢量为界，舍弃较远的一个冗余矢量状态。

在区域A₃，A₄中，均选取有效电压矢量U_S1，U_S2及U_M来合成参考电压，矢量状态选择与A₁和A₂区域保持一致。但若以中点电位平衡为目标，那么上述划分区域的方法可能不是最优的。这是因为中点电位不仅受矢量作用时间的影响，还与流过中点的电流直接相关。若不可控的部分对中点电位影响更大，则会造成中点电位的波动，换言之，选择调节能力更强的矢量作为可控的冗余小矢量，而调节能力弱的小矢量舍去一个冗余状态矢量，作为不可控的部分，这样方式对中点电位的平衡更有利。

中点电位的变化是由于电容充放电不平衡导致的，因此可采用对电容电荷量的影响程度作为调节能力的判断标准，则矢量U_S1，U_S2对电容电荷量的影响程度可表示为

（11）

Q S 1 = T S 1 | i A | Q S 2 = T S 2 | i C |

式中：Q_S1，Q_S2分别为矢量U_S1，U_S2作用时流过中点的最大电荷量；T_S1，T_S2分别为矢量U_S1，U_S2的作用时间。

由式（11）可知，中点电位的调节能力与电流大小有关，电流的大小受功率因数角φ的影响，所以调节能力也受功率因数角的影响，因此区域A₁，A₂的分割线及A₃，A₄的分割线也与功率因数角有关。

为了提升A₁，A₂，A₃及A₄区域的中点电位调节能力，采用了具有更强调节能力的冗余小矢量。以A₂区域为例，若Q_S1Q_S2，这表明矢量U_S1的调节能力更强，此时应采用开关序列ONN→OON→OOO→POO，其他区域可采用相同的逻辑进行调整。将此方法命名为改进的最近三矢量（INTV）合成策略。图6给出了采用INTV策略时的中点电位可平衡区域的分布情况。通过对比，可以看出INTV策略解决了图4中NTV策略因不可控小矢量导致的中点电位不平衡问题。

2.2 四有效电压矢量合成策略

为了在图6所示的INTV_UCB区域内实现中点电位平衡，本文通过矢量等效替换来缩短中矢量的作用时间，从而降低中矢量造成的中点电位偏移。

矢量等效方式有两种：一种是通过大矢量合成中矢量，另一种是通过小矢量合成中矢量。下面分别介绍这两种替换方式。

2.2.1 大矢量替换

根据平行四边形法则可知，中矢量可由两个大矢量合成，即中矢量可表示为

（12）

U M = 1 / 2 (U L 1 + U L 2)

在进行矢量等效替换时，需满足两个基本条件：1）矢量合成满足平行四边形原则；2）等效前后矢量的总个数相同。显然式（12）满足条件1），且等式前后矢量的总个数均为1，这也满足条件2），因此，式（12）所描述的矢量替换方法是可行的。将该方法应用到区域A₅和A₆，可有效减少中矢量的作用时间。然而，由于引入了两个大矢量，开关矢量状态的数量由4个增加到5个，导致开关次数增大。为了维持原有的低开关次数，舍去一个冗余小矢量。这样，在每个开关周期内，有效电压矢量的数量由3个增加到4个，故将此方法命名为四有效电压矢量合成策略（FEVVSS）。其中，应用于区域A₅的大矢量替换方法记为FEVVSS_1，应用于区域A₆的大矢量替换方法记为FEVVSS_2。图7给出了FEVVSS_1和FEVVSS_2的最优开关序列及可合成矢量区域，可以看出，每个开关状态变化时，仅有一相开关器件动作，且不存在P与N的状态跳变。

2.2.2 小矢量替换

根据平行四边形法则可知，中矢量亦可由小矢量合成，即中矢量可表示为

（13）

U M = U S 1 + U S 2

显然，式（13）满足上述替换条件1），但等号左右两边分矢量的有效个数分别为1和2，即条件2）不成立。为了满足条件2），给式（13）的等号两边各加上一个小矢量U_S2，可得：

（14）

U M + U S 2 = U S 1 + 2 U S 2

根据矢量等效原理，式（14）中的2U_S2可由大矢量U_L2等效替代，则式（14）可以写成：

（15）

U M + U S 2 = U S 1 + U L 2

可以看到，式（15）等式左右两边分矢量的有效个数均为2，故条件2）成立。

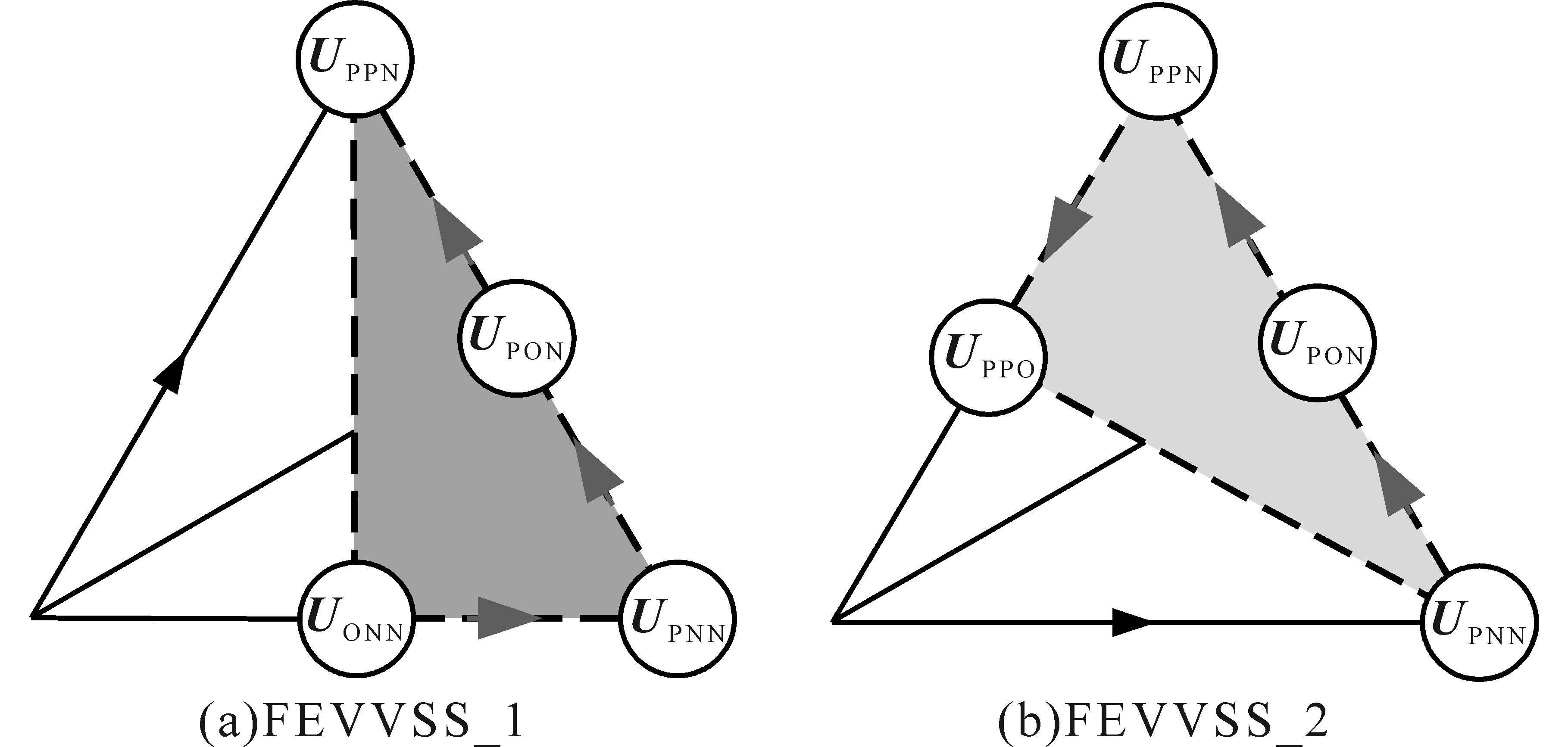

将该方法应用于区域A₆，并为了维持开关动作次数不变，舍去原开关序列中的一个冗余小矢量。应用于区域A₅的小矢量替换方法记为FEVVSS_3。同理，基于每次开关状态仅动作一次且无状态跳变的原则，可得FEVVSS_3的最优开关序列以及可合成矢量区域如图8所示。

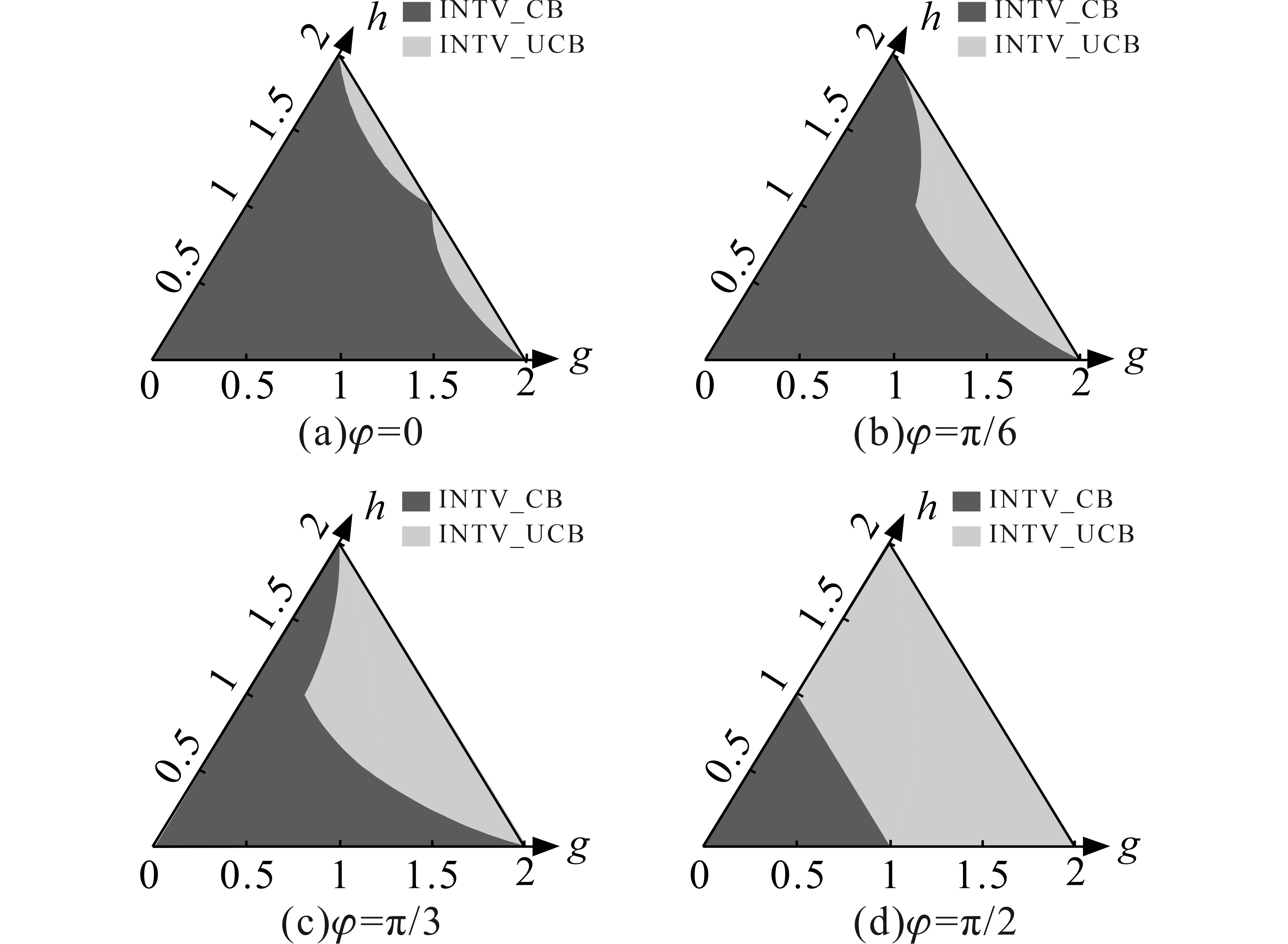

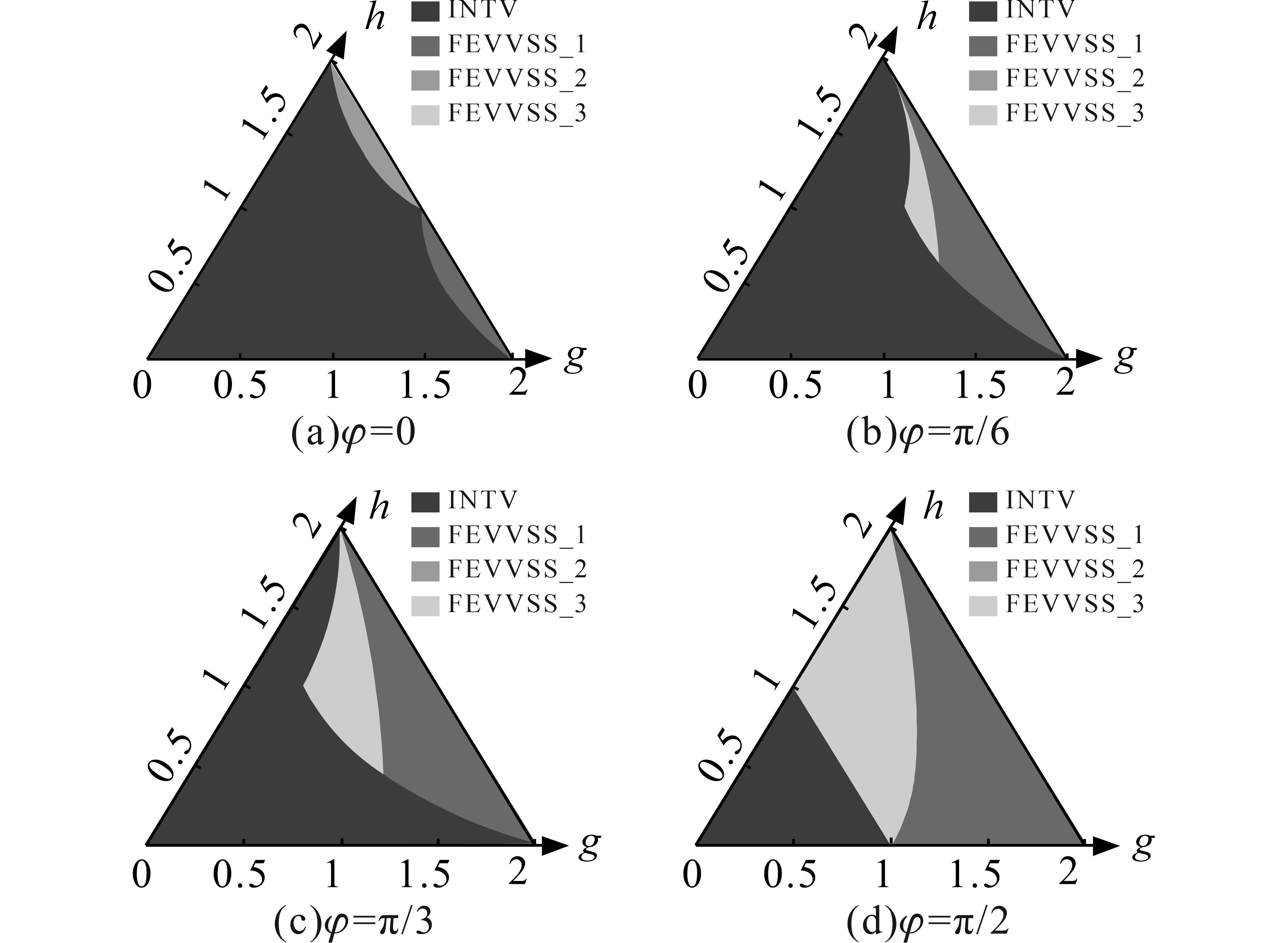

图9展示了在不同功率因数角φ=0，π/6，π/3，π/2下，采用INTV和FEVVSS两种策略时A扇区的中点电位可平衡区域。可以看出，对比图7和图8，采用FEVVSS策略时实际可合成矢量的区域范围都有所减少，这主要是由于中点电位平衡的限制。同时，可以明显看出FEVVSS策略恰好覆盖了INTV策略未能实现中点电位平衡的区域。故将这两种策略结合使用，可以实现全调制度、全功率因数范围内的中点电位平衡。将这种结合INTV与FEVVSS的混合算法命名为FRSS_ SVPWM。

2.3 区域划分

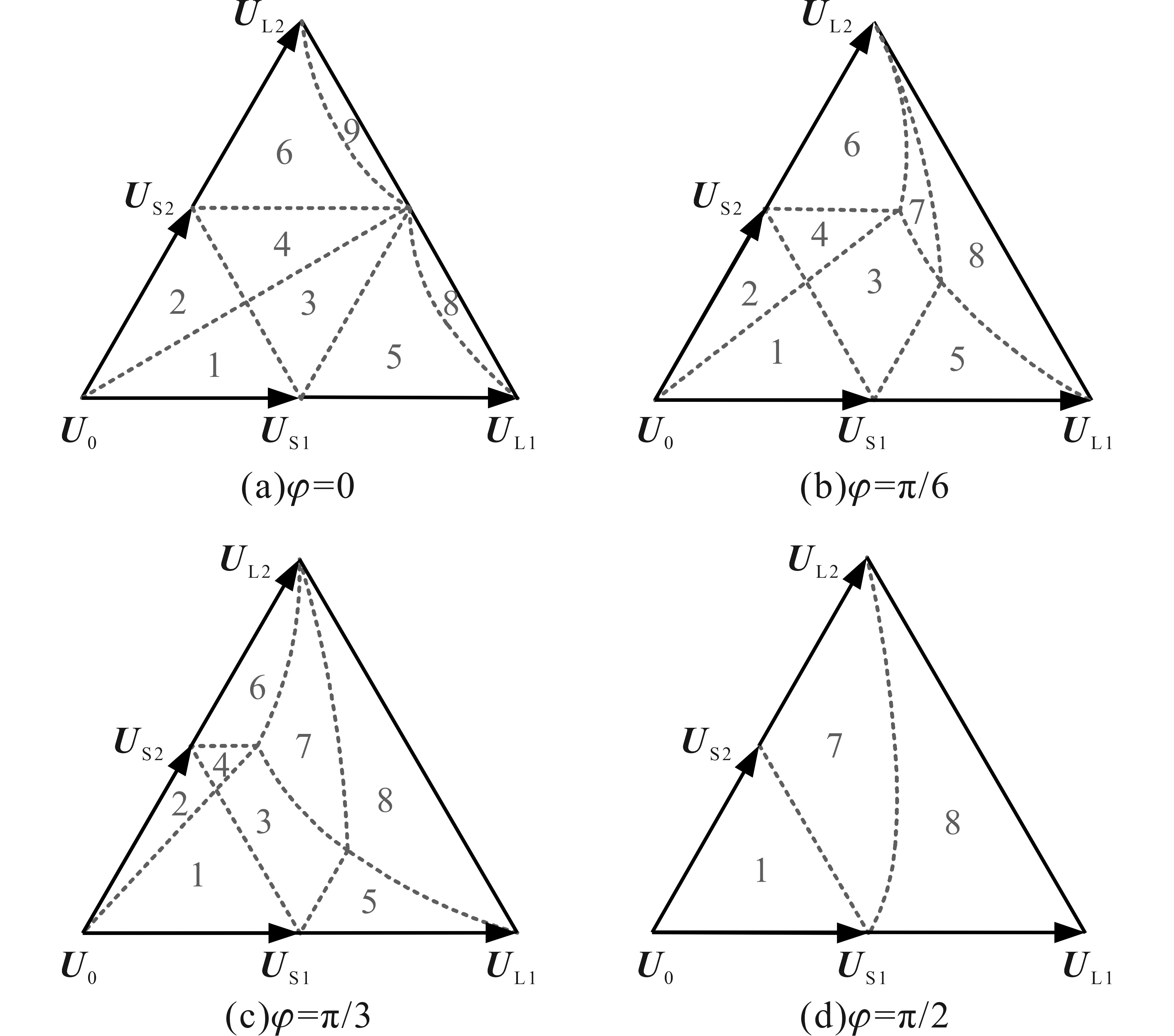

基于对INTV和FEVVSS的分析，本文对A扇区进行区域划分，其他扇区均可通过A扇区旋转得到。无论是INTV还是FEVVSS，它们分区方式都会随着功率因数的变化而变化，如果采用传统的固定分区，则无法实现全调制度范围的中点电位平衡，因此，本文以中点电位平衡为目标采用动态区域划分方式，如图10所示。其中，区域1~6采用INTV，区域7采用FEVVSS_3，区域8采用FEVVSS_1，区域9采用FEVVSS_2。

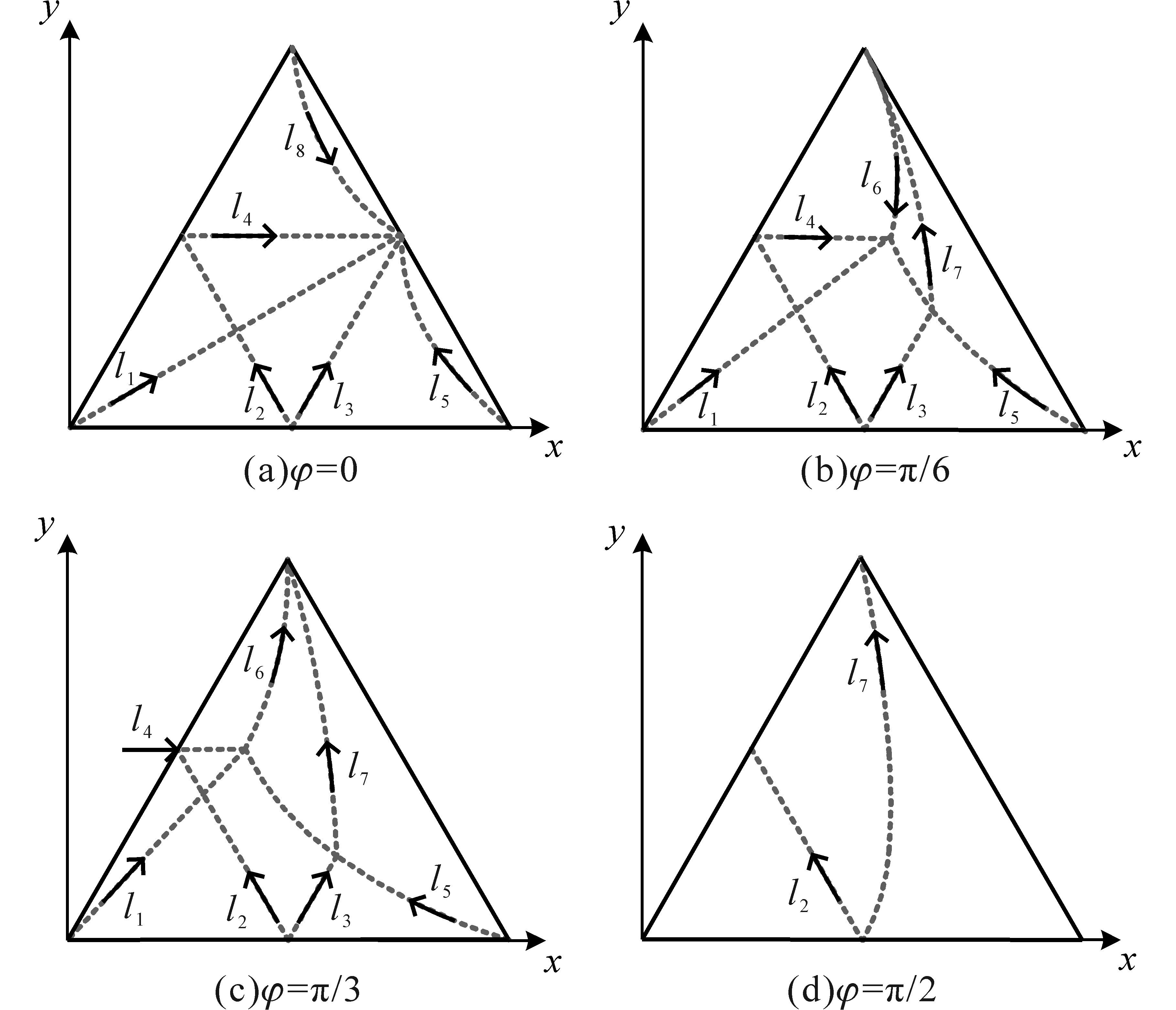

在SVPWM调制过程中，区域的判断是尤为关键的一步，因此需要对区域边界进行编号与计算，如图11所示。

下面对区域边界进行分析和计算。为了减少计算量，对参考电压U_ref在α-β坐标系下的坐标进行标幺化处理：

（16）

x y = 2 u d c u α r e f u β r e f

式中：x，y分别为标幺化后的横坐标、纵坐标。

在多种调制算法中，中点流经的电荷可以通过不同策略进行调节。INTV采用冗余小矢量替换的调节方式，而FEVVSS采用式（12）、式（15）的两种矢量等效替换的调节方式。式（12）、式（15）实质上是一对冗余虚拟矢量的等效替换，因此无论采用哪种调制策略，中点电位的平衡都是以牺牲一方冗余矢量的作用时间而实现的，所以会出现两种边界情况。

设冗余矢量对U_r1，U_r2，其作用时间分别为T_r1，T_r2。一种边界情况是去掉矢量U_r2，将其作用时间分配给矢量U_r1，此时有：

（17）

T r 2 = 0

另一种边界情况是去掉矢量U_r1，将其作用时间分配给矢量U_r2，此时有：

（18）

T r 1 = 0

根据式（17）、式（18）可以推导出区域边界l₁~l₈的表达式，如下所示：

（19）

l 1 : ζ 3 ⋅ (y / 2 - 3 / 2 ⋅ x) + ζ 4 ⋅ y = 0

（20）

l 2 : 2 / 3 + 2 ζ 1 = 0

（21）

l 3 : 3 x - y - 2 / 3 = 0

（22）

l 4 : y - 1 / 3 = 0

（23）

l 5 : ζ 3 ⋅ (2 + 3 ζ 1) + 3 ζ 5 ⋅ y = 0

（24）

l 6 : 2 ζ 3 + 2 ζ 5 + 3 ζ 1 ⋅ ζ 3 - 3 ζ 5 ⋅ y = 0

（25）

l 7 : ζ 3 ⋅ (2 + 3 ζ 1) + ζ 5 ⋅ (3 x - 2) = 0

（26）

l 8 : (3 / 2 ⋅ x - 3 / 2 ⋅ y) ⋅ ζ 5 + (2 + 2 ζ 1) ⋅ ζ 4 = 0

其中

（27）

ζ 1 = - 1 / 2 ⋅ y - 3 / 2 ⋅ x ζ 2 = - 1 / 2 ⋅ x - 3 / 2 ⋅ y ζ 3 = x ⋅ c o s φ + y ⋅ s i n φ ζ 4 = x ⋅ c o s (φ - 2 π / 3) + y ⋅ s i n (φ - 2 π / 3) ζ 5 = x ⋅ c o s (φ + 2 π / 3) + y ⋅ s i n (φ + 2 π / 3)

在工程实践中，功率因数角

φ

的测量和计算误差可能导致分区不明确，从而影响分区策略的正确实施。为了提高分区的精准度，将ζ₃，ζ₄，ζ₅用i_A，i_B，i_C替换。根据式（2）、式（4）、式（16）、式（27），可得下列等式：

（28）

ζ 3 = 2 u m I m u d c i A ζ 4 = 2 u m I m u d c i C ζ 5 = 2 u m I m u d c i B

将式（28）代入式（19）~式（26），等式两端同时除以系数2u_m/（I_m•u_dc），可得：

（29）

l 1 : i A ⋅ (y / 2 - 3 / 2 ⋅ x) + i C ⋅ y = 0

（30）

l 2 : 2 / 3 + 2 ζ 1 = 0

（31）

l 3 : 3 x - y - 2 / 3 = 0

（32）

l 4 : y - 1 / 3 = 0

（33）

l 5 : i A ⋅ (2 + 3 ζ 1) + 3 i B ⋅ y = 0

（34）

l 6 : 2 i A + 2 i B + 3 ζ 1 ⋅ i A - 3 i B ⋅ y = 0

（35）

l 7 : i A ⋅ (2 + 3 ζ 1) + i B ⋅ (3 x - 2) = 0

（36）

l 8 : (3 / 2 ⋅ x - 3 / 2 ⋅ y) ⋅ i B + (2 + 2 ζ 1) ⋅ i C = 0

为了简化分析，本文将式（29）~式（36）中等号左侧的数学表达式直接与相应的边界符号关联。以式（32）为例，令

l 4 = y - 1 / 3

。表2给出了A扇区中各分区与区域边界的关系准则，根据表2的关系准则，可以很容易确定参考矢量所属的分区编号。

2.4 中点电位主动平衡

这里将直流侧中点储存的电荷视为被控对象，通过平衡算法调节，使其达到中点电位的平衡目标值。通过电压传感器，可以实时测量直流侧电容两端的电压，并将这些数据通过数模转换电路传输至控制器。假设在某一时刻k，检测到电容C₁，C₂两端电压分别为u_c1，u_c2，此外，设两个电容的容值相等，即C₁=C₂=C，则导致中点电位偏移而积累的多余电荷量

Δ

Q可以表示为

（37）

Δ Q = - C (u c 1 - u c 2) / 2

当

Δ

Q=0时，表明在k时刻中点电位已经达到平衡状态。如果

Δ

Q≠0，即存在电荷不平衡，则需要通过调整基本电压矢量在k时刻的持续时间T_x来确保在时刻k+1时中点电位能够恢复平衡。

以A扇区为例，当参考电压U_ref位于区域1~6时，本文采用传统的中点电位调节策略^[10]，具体而言，通过精细调整冗余小矢量的作用时间，从而实现中点电位偏差的有效消除。

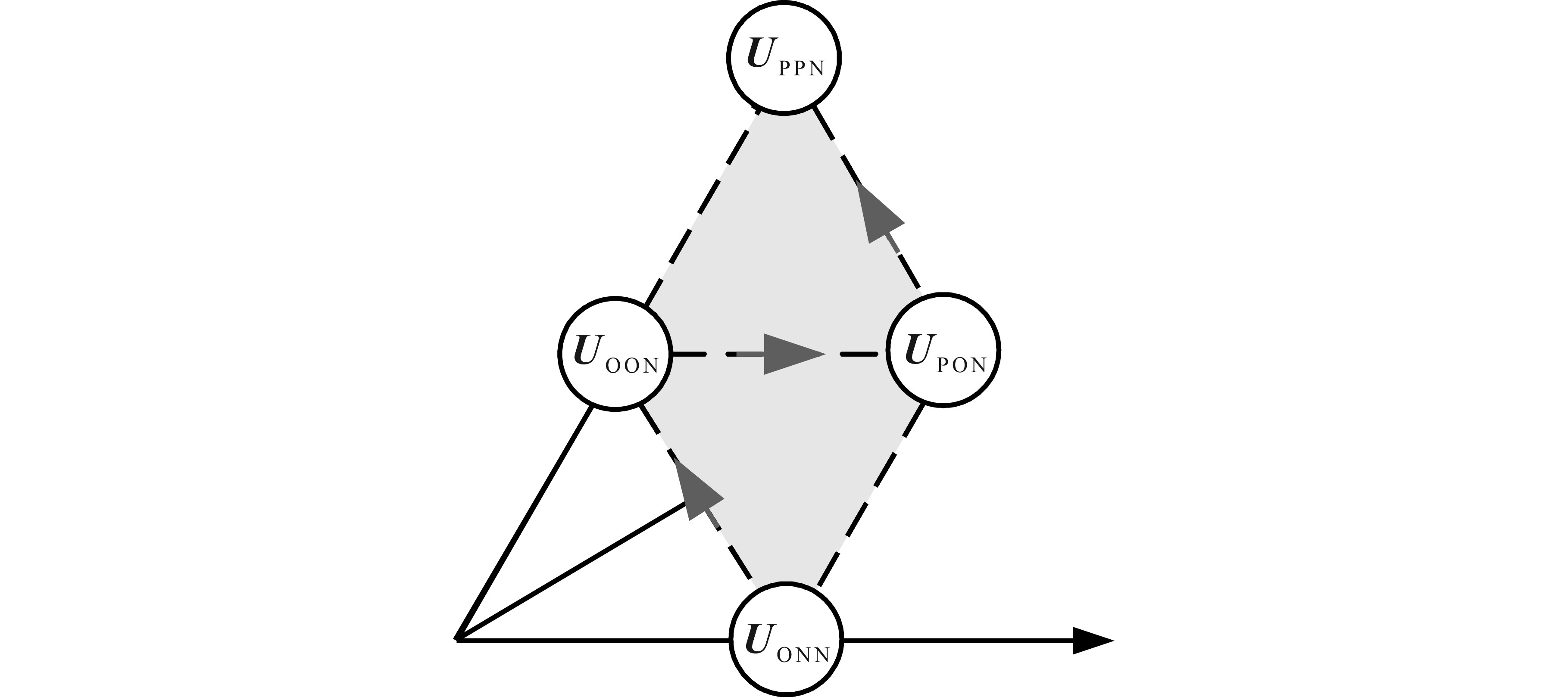

当参考电压U_ref位于区域7时，开关序列为ONN→OON→PON→PPN，利用式（15）的矢量替换方法，改变各开关矢量的作用时间，从而调节流过中点的电荷，实现中点电位平衡的目的。设中矢量U_M（PON）和小矢量U_S2（OON）的作用时间各增加

Δ

T，则根据式（15），小矢量U_S1（ONN）和大矢量U_L2（PPN）的作用时间都需要减小

Δ

T，为了消除中点多余储存的电荷，令

Δ

Q=i_B⋅

Δ

T+（-i_C）⋅

Δ

T+i_A⋅（-

Δ

T），可得：

（38）

Δ T = Δ Q / (2 i B)

Δ

T取值范围为

Δ

T∈[-min（T_OON，T_PON），min（T_ONN，T_PPN）]

当参考电压U_ref落在区域8和9时，开关序列分别为ONN→PNN→PON→PPN，PNN→PON→PPN→PPO，均采用式（12）的矢量替换方法。设大矢量U_L1（PNN），U_L2（PPN）的作用时间各增加

Δ

T，则中矢量U_M（PON）的作用时间需减小2

Δ

T。同样令

Δ

Q=i_B⋅（-2

Δ

T），可得：

（39）

Δ T = Δ Q / (- 2 i B)

ΔT取值范围为

ΔT∈[-min（T_PNN，T_PPN），T_PON/2]

3 实验结果

收起

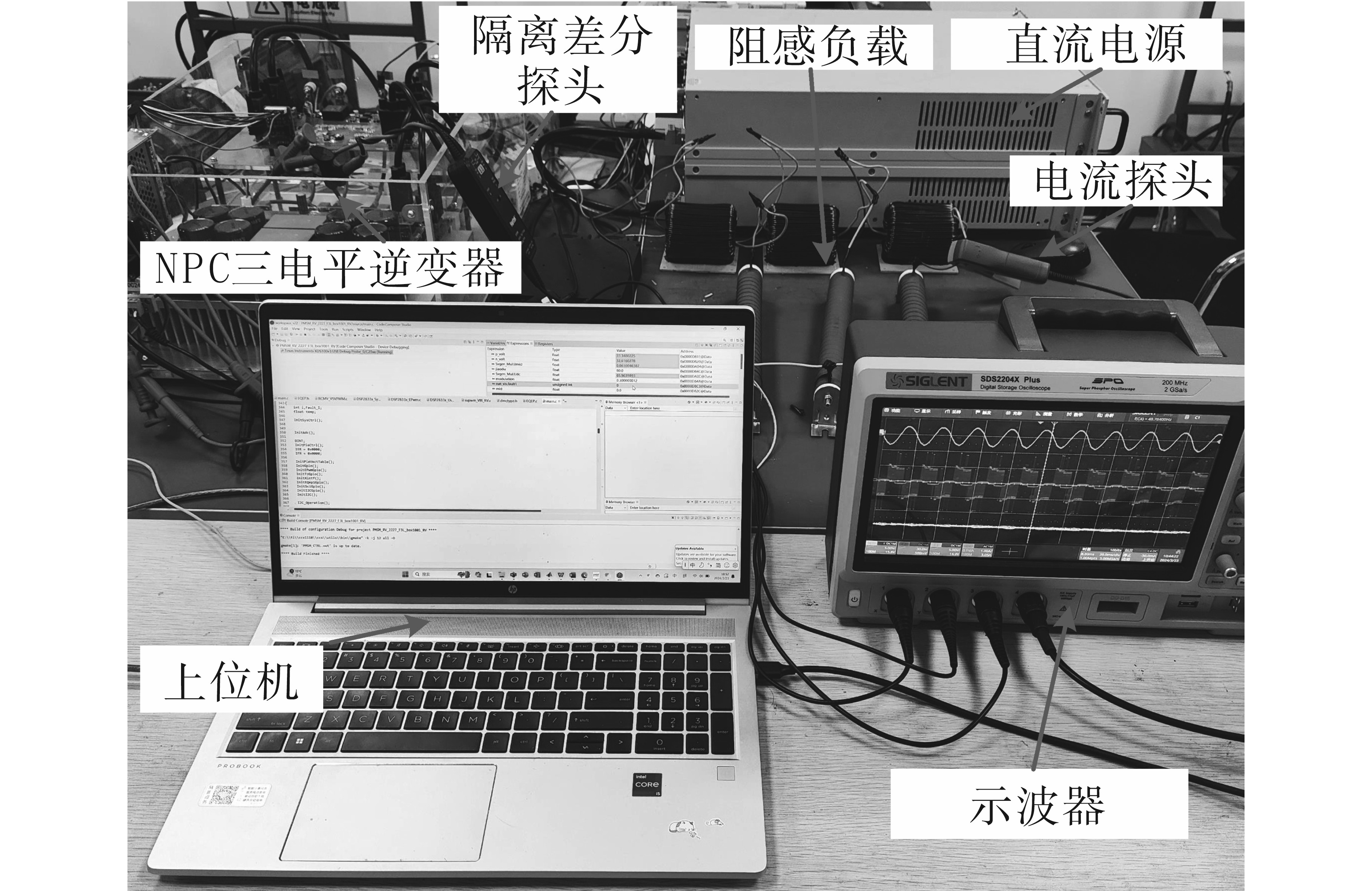

为验证所提平衡算法的正确性和有效性，搭建了实验平台，如图12所示。实验平台由直流电源、NPC三电平逆变器、TMS320 F28335处理器、阻感负载等组成。实验的主要参数为：直流侧电压u_dc=60 V，直流侧电容C₁=C₂=2 830 μF，交流侧输出频率f=50 Hz，开关频率f_s=10 kHz，负载电感L=5 mH，负载电阻R₁=4.32 Ω，R₂=0.277 Ω。采用SIGLENT SDS2204X Plus型号的示波器观测波形图，并运用FFT模块对输出电流波形进行分析。

3.1 稳态实验

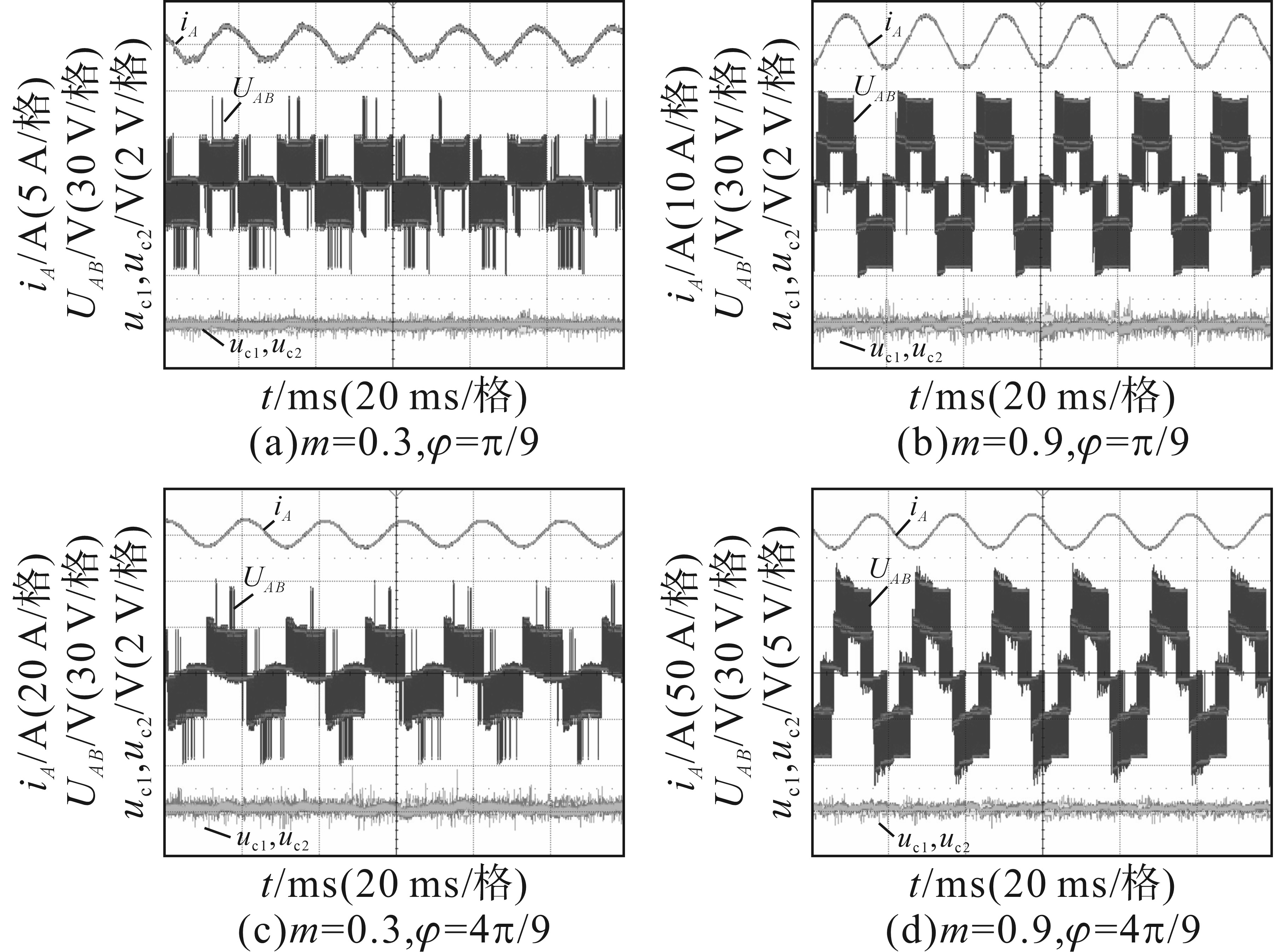

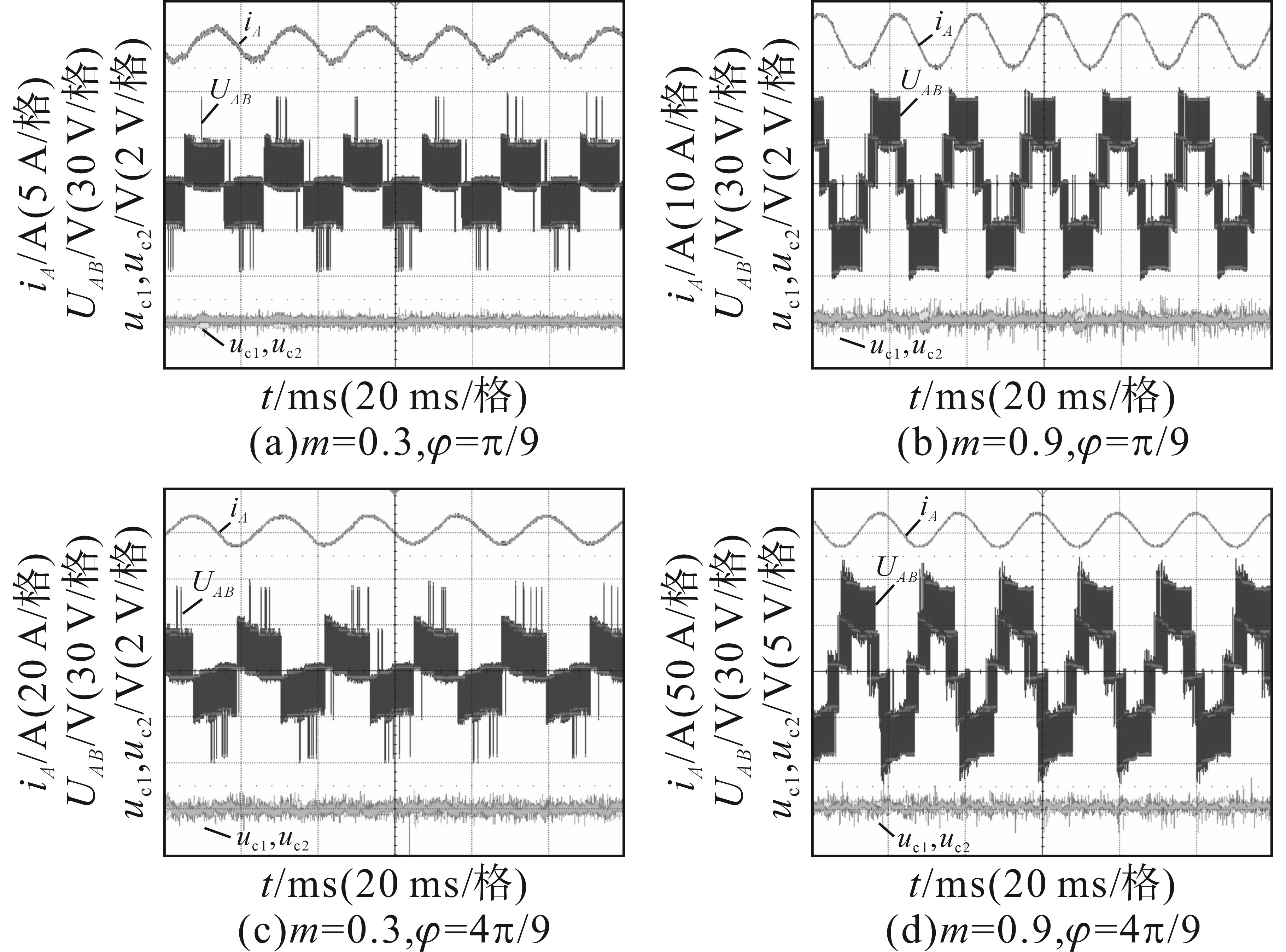

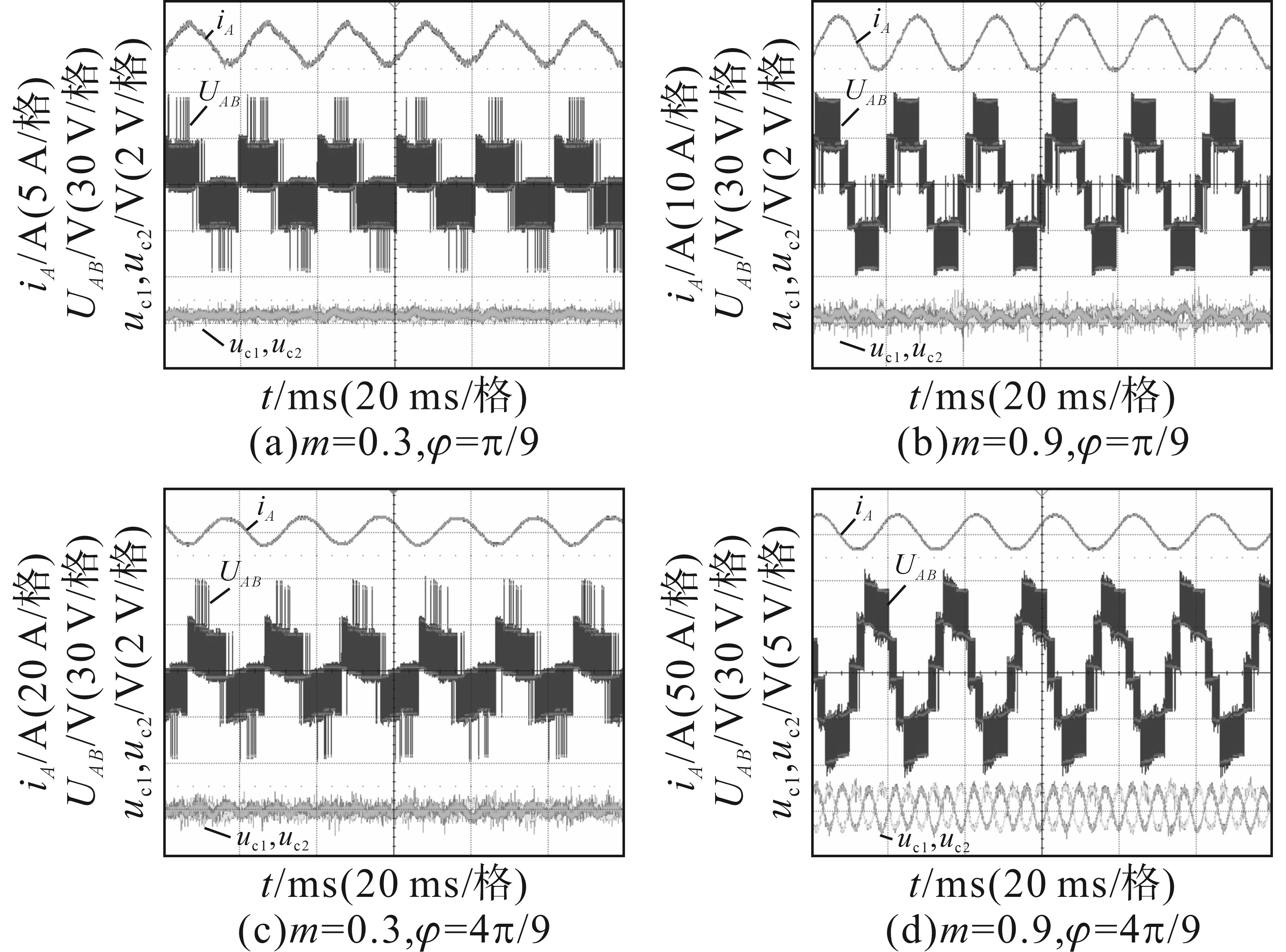

图13~图15分别给出了在4种工况模式下采用NTV，VSVPWM及FRSS_SVPWM策略时的稳态实验波形。可以看出，在m=0.3，φ=π/9时，NTV的中点电位几乎无波动；当m=0.9，φ=π/9和m=0.3，φ=4π/9时，NTV的中点电位有明显的小幅度波动，而VSVPWM和FRSS_SVPWM的中点电位波动明显改善；当m=0.9，φ=4π/9时，NTV的中点电位波形出现明显的大幅振荡，并呈现3次基波频率，而此时VSVPWM和FRSS_SVPWM的中点电位波动较小。实验结果凸显了VSVPWM和FRSS_SVPWM策略在中点电位控制方面的优越性，尤其是在调制度较高和功率因数角较大的条件下，它们能更有效地减少中点电位波动。

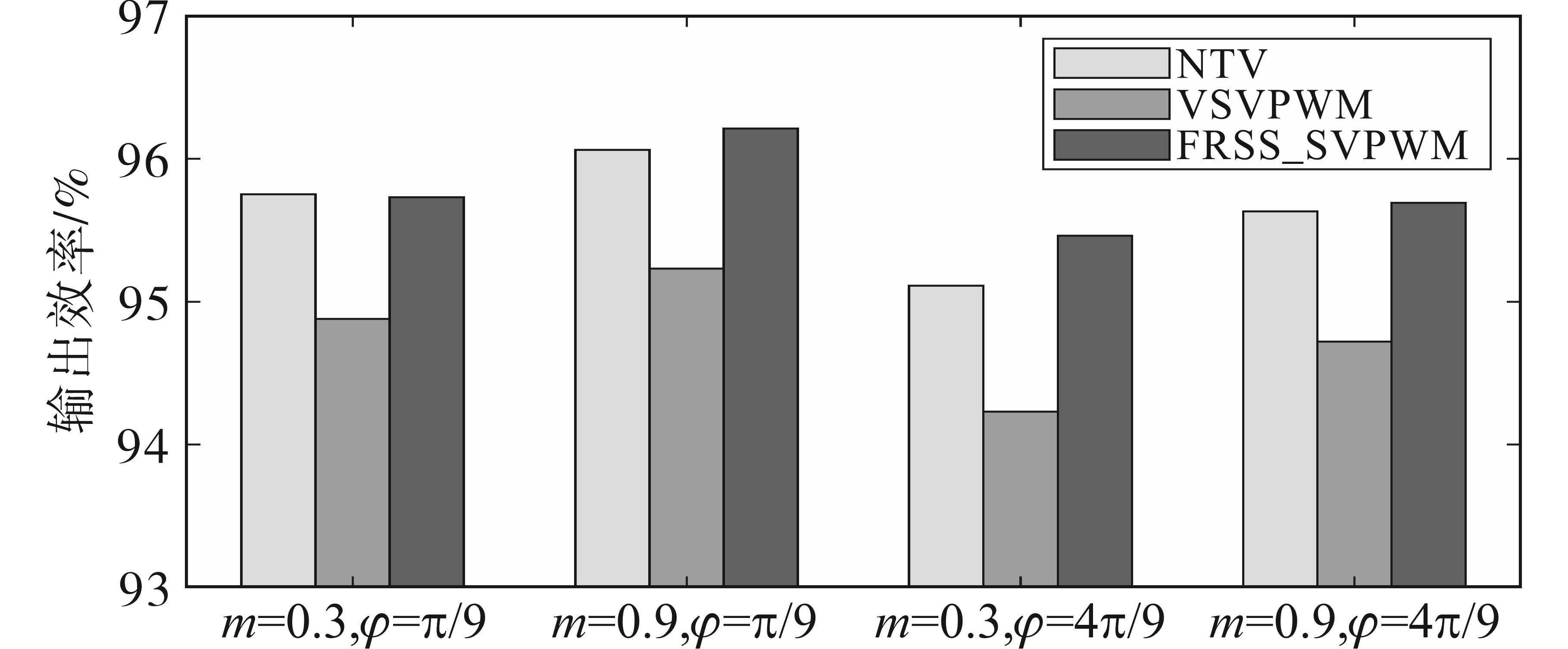

采用功率测量仪NAPUI PM9833对逆变器输出效率进行测量和计算。图16给出了不同调制策略在4种工况下的输出效率。在所有工况下，VSVPWM的输出效率均最低，在m=0.3，φ=π/9时，FRSS_SVPWM的输出效率略低于NTV，其他工况下，FRSS_SVPWM的输出效率均最高，证明了其在逆变器性能优化方面的显著优势。

不同调制策略在4种工况下电流i_A的总谐波畸变率（THD）如表3所示。通过比较可以观察到，VSVPWM策略在所有工况中的THD值都是最高的。特别地，在调制度m=0.3且功率因数角φ=π/9时，NTV策略展现出最低的THD，而在其他所有工况下，FRSS_SVPWM策略则表现出最低的THD，输出电能质量更优。

3.2 动态实验

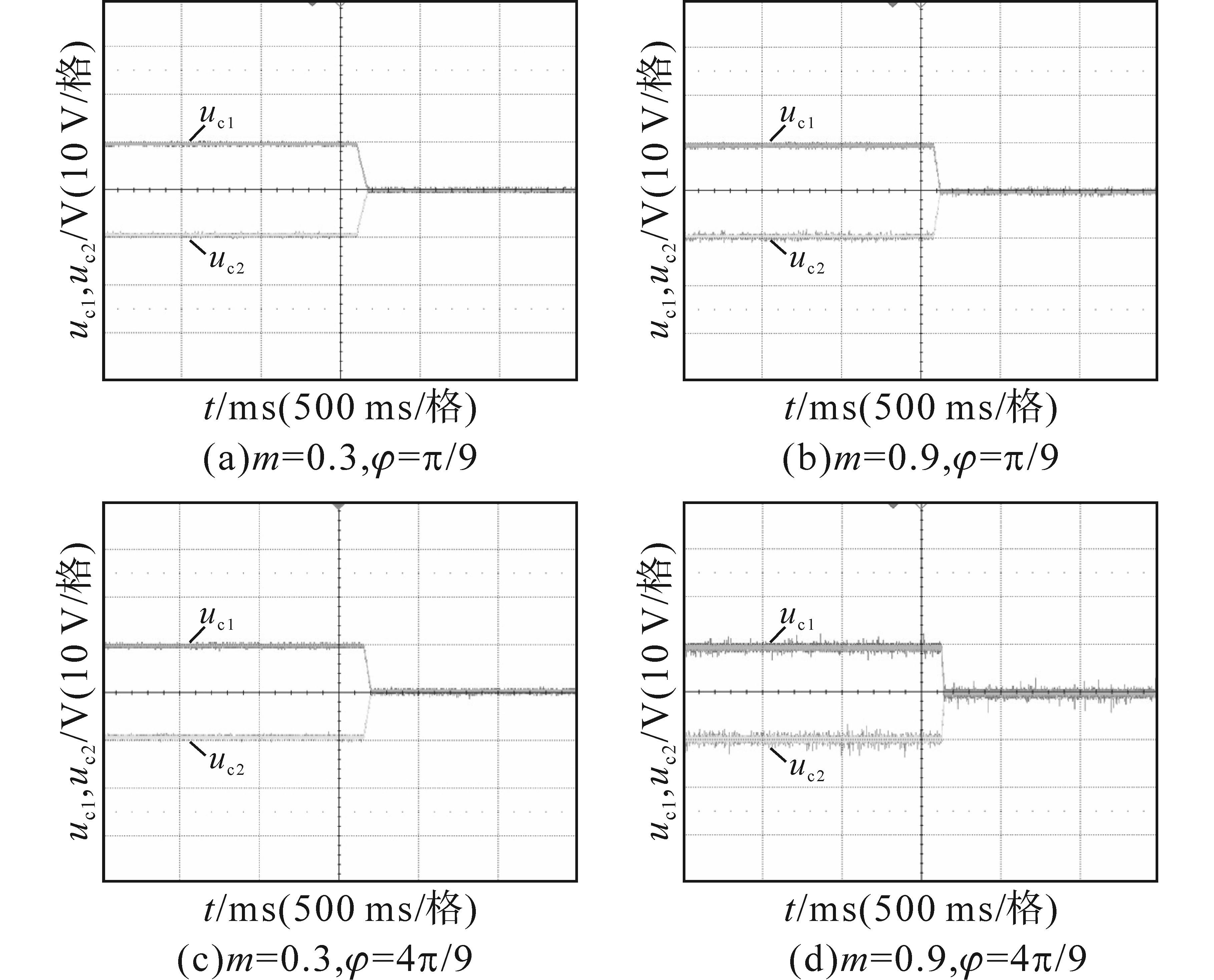

为了验证FRSS_SVPWM策略对中点电位偏差的抑制能力，在实验初始时刻，设置中点电位初始偏差为10 V，待电压稳定后，再将偏差设置为0，从而得到图17的实验结果，结果表明，无论在何种工况下，FRSS_SVPWM策略都能快速有效地消除初始中点电位偏差。

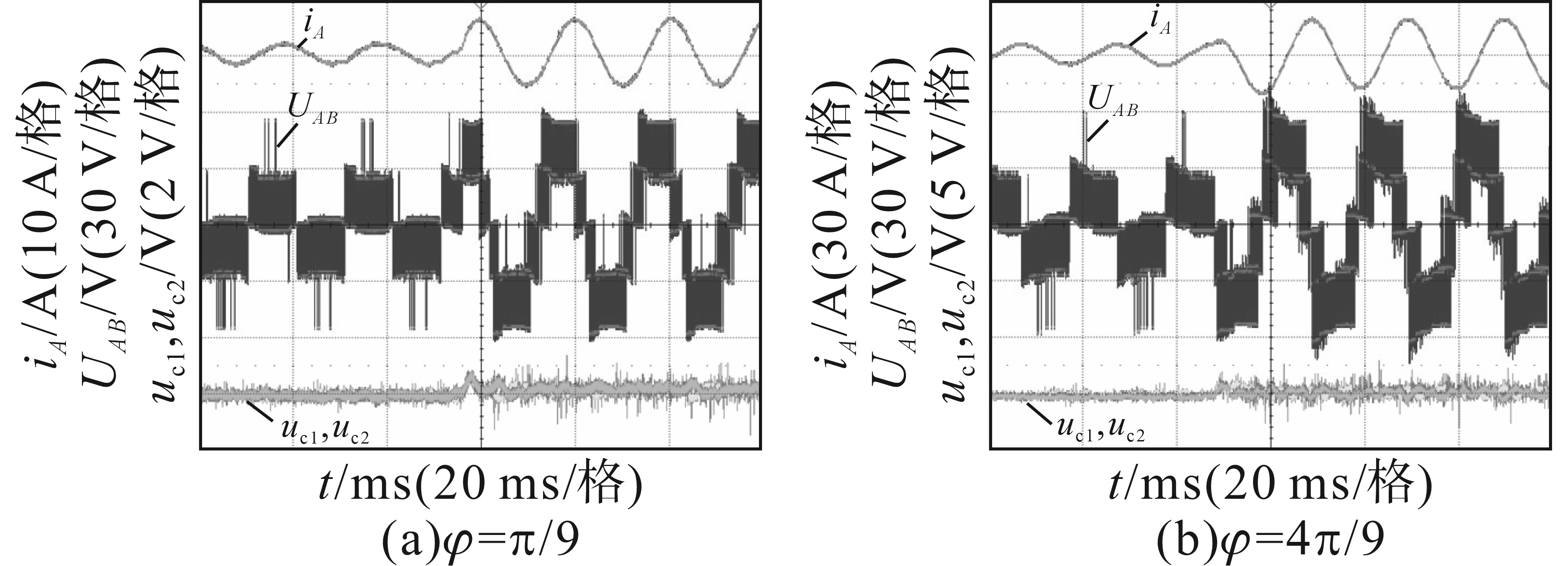

图18为FRSS_SVPWM策略从调制度m=0.3增至0.9的动态波形，涵盖了功率因数角φ分别为π/9和4π/9的两种工况。可以看出，在低调制度向高调制度切换时，中点电位维持了良好的平衡状态，从而验证了FRSS_SVPWM策略在不同区域间切换时的稳定性，展现了其出色的控制性能。

综上所述，FRSS_SVPWM策略在中点电位控制、逆变器输出效率和电能质量方面均表现出色，特别是在高调制比和较大功率因数角的条件下，其性能优势更为明显。

4 结论

收起

针对三电平中点电位平衡问题，提出了一种基于SVPWM的七段式中点电位平衡策略，可实现全调制度、全功率因数范围内的中点电位平衡。在低调制度下，对NTV策略的分区方式进行改进，引入动态分区，解决了NTV策略在低调制度下的中点电位振荡问题。在高调制度下，基于中矢量替换的原理，提出了3种新的开关序列，这些序列不仅保持了与NTV策略相同的开关动作次数，而且与VSVPWM策略一样，能够有效控制高调制度下的中点电位平衡。实验结果验证了所提策略的有效性，展示了逆变器在输出电能质量和输出效率方面的显著提升，并且能够快速地主动消除中点电位偏差。

后续研究可进一步扩展至更复杂的多电平逆变器系统或者采用开关次数更少的五段式SVPWM解决中点电位平衡问题。
