基于碳化硅器件的半控三相有源整流器设计

PDF下载

顾来强

电气传动 | 电力电子 2025,55(8): 40-44

收起

电气传动 | 电力电子 2025, 55(8): 40-44

基于碳化硅器件的半控三相有源整流器设计

全屏

顾来强

作者信息

天津市水务局排水管理事务中心机电安装维修所，天津 300070

顾来强（1970—），男，大专，工程师，主要研究方向为传动控制，Email：gulaiqiang@163.com

Design of Half-controlled Three-phase Active Rectifier Based on SiC Devices

Laiqiang GU

Affiliations

Mechanical and Electrical Installation and Maintenance Institute of Drainage Management Affairs Center of Tianjin Water Affairs Bureau，Tianjin 300070，China

出版时间: 2025-08-20 doi: 10.19457/j.1001-2095.dqcd26626

文章导航

摘要

收起

传统的三相PWM整流器需要6个功率开关管，由于同一桥臂的2个开关管之间有直通问题，增加了控制难度，且整体复杂。采用一种半控三相PWM整流拓扑，实现三相整流器，只需使用3个功率开关管，3个开关管都由同一个驱动信号控制，该驱动信号由专用的控制器产生，控制电路简单。使用SiC MOSFET作为功率开关管，搭建了实验样机。实验结果表明，整流器可在较高的开关频率下运行，电感和电容器大幅减少，从而减小了整流器的体积，降低了产品成本，提高了转化效率，且总谐波畸变率较小。

关键词

半控三相PWM整流器 / 碳化硅（SiC）MOSFET / 总谐波畸变率

Abstract

收起

The traditional three-phase pulse width modulation（PWM）rectifier requires six power switches.Due to the shoot-through problem between two switches on the same bridge arm，the control difficulty is increased and overall system design becomes more complicated. A half-controlled three-phase PWM rectifier topology was used to achieve a three-phase rectifier. Only three power switches were used. The three switches were controlled by the same driving signal. The driving signal was generated by a dedicated controller，and the control circuit was simple. An experimental prototype was built using SiC MOSFETs as power switches. The experimental results show that the rectifier could operate at a higher switching frequency and the inductor and the capacitor are greatly reduced，thus the volume of the rectifierand the product cost are reduced，the conversion efficiency is improved and total harmonic distortion is low.

Key words

half-controlled three-phase PWM rectifier / SiC MOSFET / total harmonic distortion（THD）

引用本文

顾来强. 基于碳化硅器件的半控三相有源整流器设计. 电气传动, 2025 , 55 (8) : 40 -44 . DOI: 10.19457/j.1001-2095.dqcd26626

Laiqiang GU. Design of Half-controlled Three-phase Active Rectifier Based on SiC Devices[J]. Electric Drive, 2025 , 55 (8) : 40 -44 . DOI: 10.19457/j.1001-2095.dqcd26626

正文

收起

整流器是将交流电变换为直流电的设备，主要应用于工业、交通运输、可再生能源等领域。目前的整流技术可分为无源整流和有源整流两种^[1-2]。无源整流器仅使用无源元件实现整流，结构简单、成本低。常见的无源整流拓扑有六脉冲整流、多脉冲整流等，由于没有主动控制电路调节其工作状态，因此，无源整流器的功率因数低、输入电流低频谐波含量高，会对电网造成污染，另外无源整流器的输出电压不可控^[1]。有源整流器采用可控型的开关器件代替无源元件实现整流，通过控制开关器件的导通和关断，使输入电流与输入电压同相位，从而实现较高的功率因数和较低的谐波含量^[2]，并获得稳定的输出电压。与无源整流器相比，有源整流器能够减少电网低次谐波污染、提高电网侧的功率因数、输出电压稳定性更高，应用范围日益广泛。

传统的三相PWM整流器需要用到6个功率开关管组成三相桥，有直通问题，且控制较复杂。本文采用了只有3个功率开关管的半控三相PWM整流拓扑^[3]实现三相整流器，功率开关管采用SiC MOSFET。SiC器件具有耐高温、高压、导通电阻低的优点，与IGBT相比，SiC MOSFET的开关损耗低、开关速度快、开关频率高，有利于减小系统中电感、电容的体积，提高系统的功率密度，降低系统成本^[4]。本文中的SiC MOSFET驱动信号由电流型PWM控制器UC2844产生。电流型PWM控制系统具有电压、电流双闭环，根据反馈电流，调节输出脉宽，同时利用电压外环，最终实现对输出电压的稳定控制。

半控型三相PWM整流器功率开关管数量少，开关管的驱动信号由专用的控制器产生，结构简单，成本低，体积小，总谐波畸变率THD低，整体性能好。

1 拓扑电路图

收起

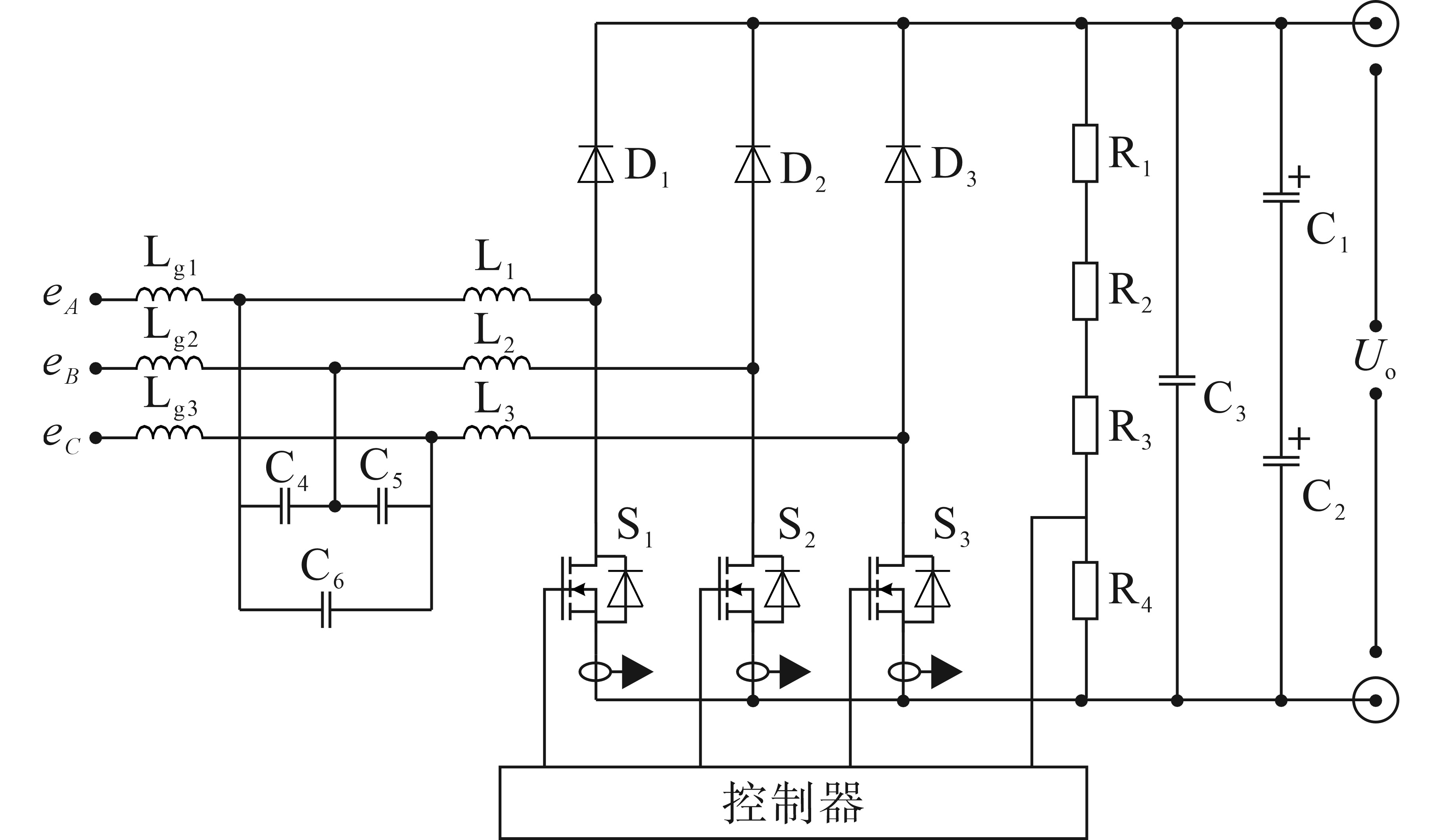

半控三相有源PWM整流器的拓扑电路如图1所示，上桥臂使用二极管，下桥臂使用SiC MOSFET，与全控型三相PWM整流器相比，半控型三相PWM整流器所使用的功率开关管减少了50%，成本下降。图1中，L_g1~L_g3为电网侧电感，L₁~L₃为整流器侧电感，C₄~C₆为滤波电容。电感L_g1~L_g3、电容C₄~C₆与电感L₁~L₃构成了LCL滤波器，电容C₄~C₆同时用于位移因数补偿，因为不增加位移补偿时，电感会导致电流相位滞后。上桥臂D₁，D₂，D₃为二极管，下桥臂S₁，S₂，S₃为SiC MOSFET，分别对下桥臂三路电流进行采样，用于电流型PWM控制器UC2844电流取样的输入。R₁~R₄为分压电阻，用于电压采样，C₁和C₂为纹波电容，C₃为滤波电容。

2 工作原理

收起

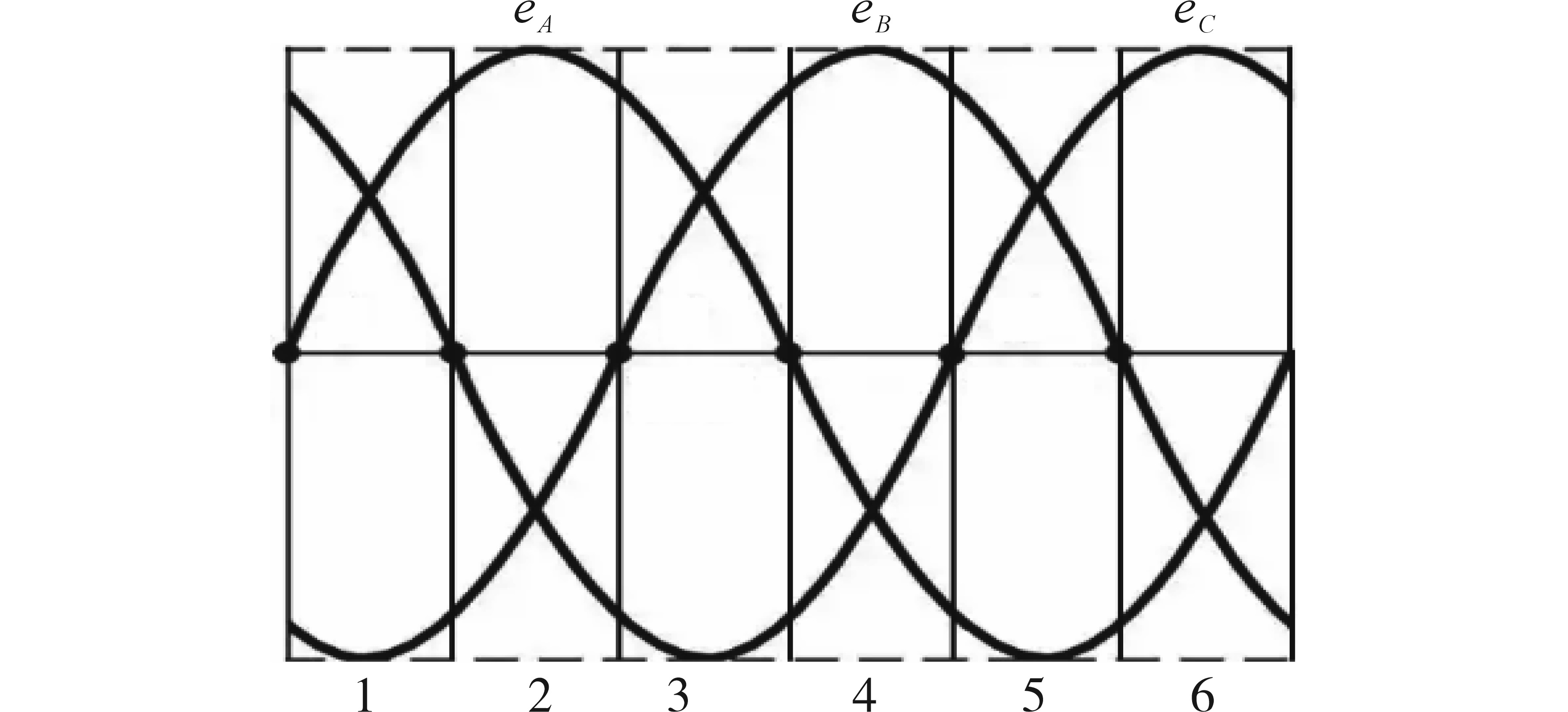

根据三相交流

电 压 e A, e B, e C

，将交流电的一个周期分成6个区域，每个区域60°，如图2所示。

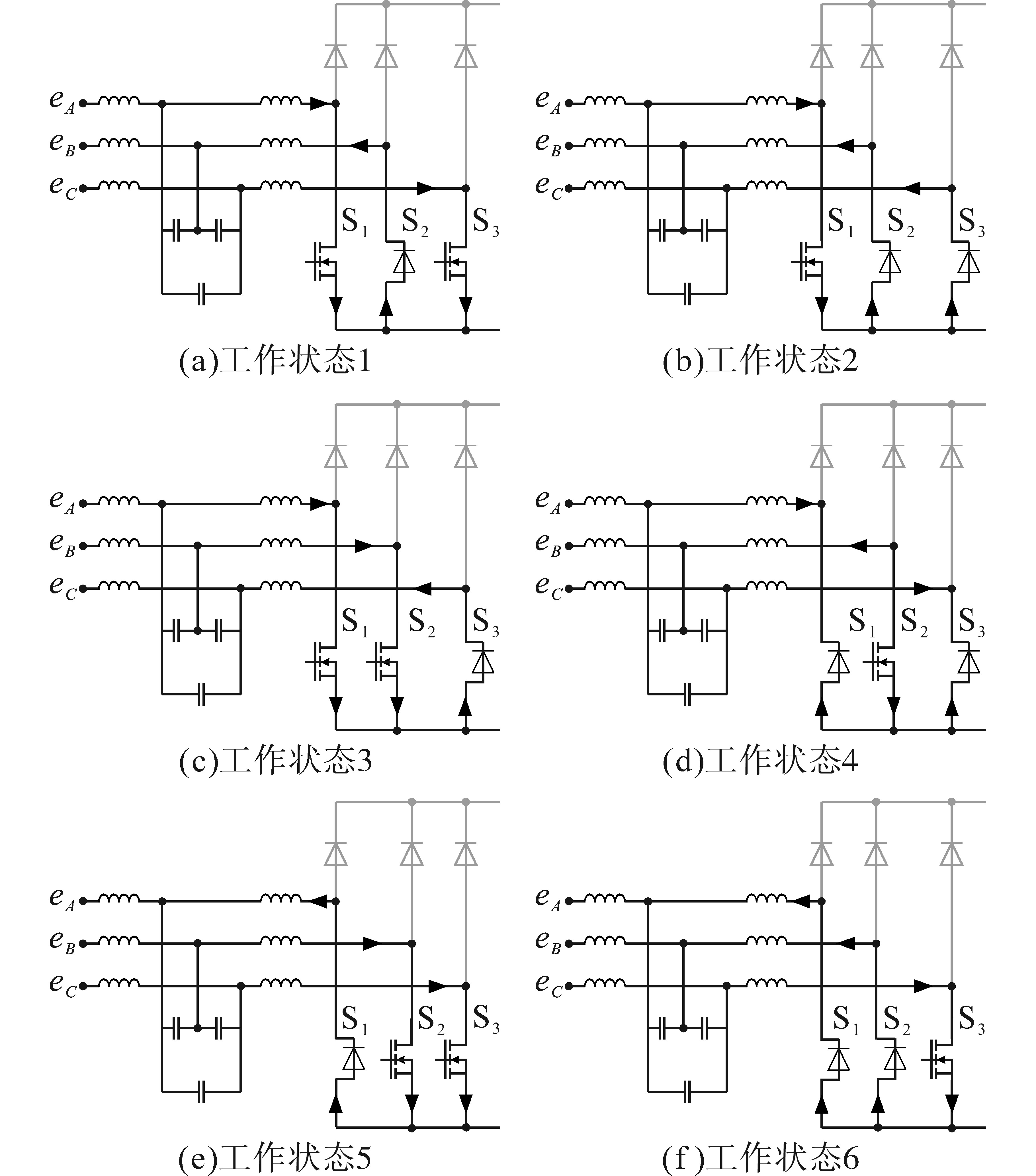

半控三相PWM整流器的工作原理如下：下桥臂的3个SiC MOSFET使用同一个驱动信号，当向3个SiC MOSFET施加开通信号后，共有6种工作状态，如图3所示，此时，负载电压由电容电压提供。

在区域1，A相和C相电压为正，B相电压为负，电流从S₁，S₃及S₂的体二极管流过，工作状态如图3a所示。

在区域2，A相电压为正，B相和C相电压为负，电流从S₁及S₂，S₃的体二极管流过，工作状态如图3b所示。

在区域3，A相和B相电压为正，C相电压为负，电流从S₁，S₂及S₃的体二极管流过，工作状态如图3c所示。

在区域4，B相电压为正，A相和C相电压为负，电流从S₂及S₁，S₃的体二极管流过，工作状态如图3d所示。

在区域5，B相和C相电压为正，A相电压为负，电流从S₂，S₃及S₁的体二极管流过，工作状态如图3e所示。

在区域6，C相电压为正，A相和B相电压为负，电流从S₃及S₁，S₂的体二极管流过，工作状态如图3f所示。

当向3个SiC MOSFET施加关断信号后，SiC MOSFET关断，电流开始续流。

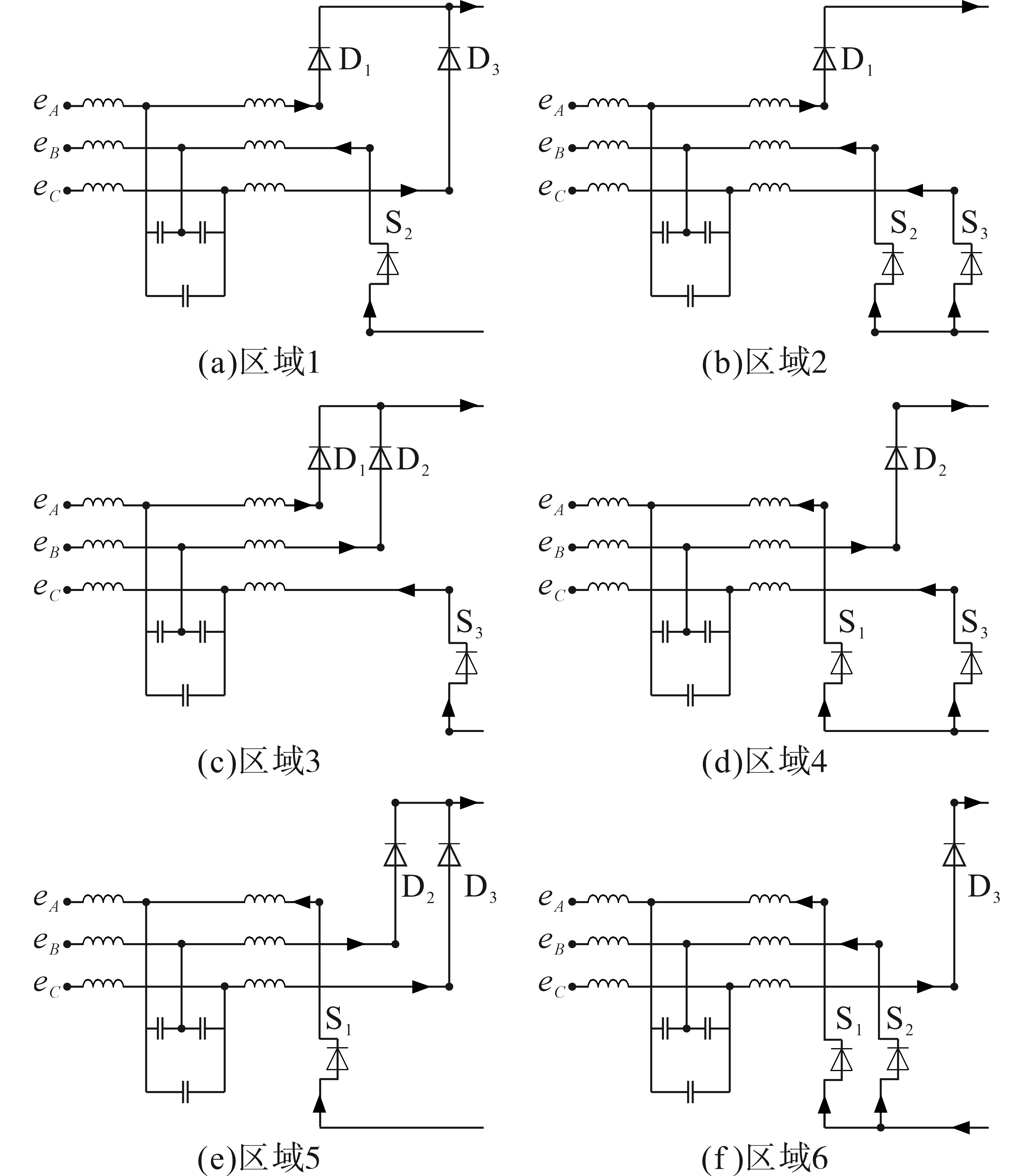

在区域1，上桥臂二极管D₁，D₃与下桥臂S₂的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4a所示。流过二极管D₁，D₃的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过S₂体二极管的电流共同减小到0。

在区域2，上桥臂二极管D₁与下桥臂S₂，S₃的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4b所示。流过S₂，S₃体二极管的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过D₁的电流共同减小到0。

在区域3，上桥臂二极管D₁，D₂与下桥臂S₃的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4c所示。流过二极管D₁，D₂的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过S₃体二极管的电流共同减小到0。

在区域4，上桥臂二极管D₂与下桥臂S₁，S₃的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4d所示。流过S₁，S₃体二极管的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过D₂的电流共同减小到0。

在区域5，上桥臂二极管D₂，D₃与下桥臂S₁的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4e所示。流过二极管D₂，D₃的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过S₁体二极管的电流共同减小到0。

在区域6，上桥臂二极管D₃与下桥臂S₁，S₂的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4f所示。流过S₁，S₂体二极管的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过D₃的电流共同减小到0。

3个SiC MOSFET所使用的共同驱动信号由电流型PWM控制器UC2844产生。系统采用电压电流双闭环控制，内环是电流环，外环是电压环，电流的变化和电压的变化都会使PWM输出脉冲占空比发生变化，电压电流双闭环的控制方式可改善系统的电压调整率，提高系统的瞬态响应速度，增加系统的稳定性^[5]。

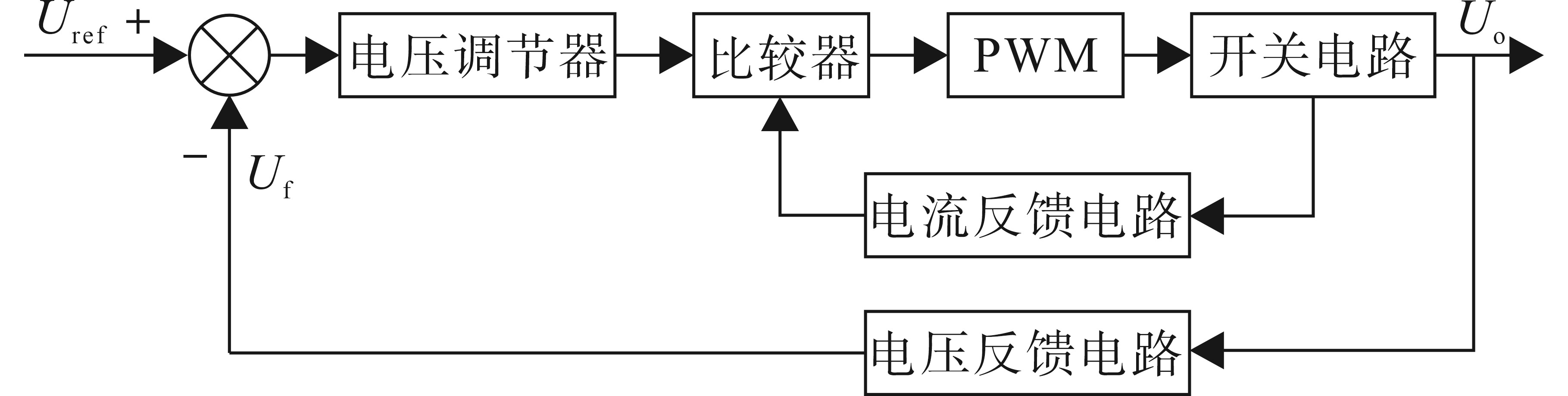

系统的控制原理是：给定电压与反馈电压经电压调节器运算，电压调节器的输出作为电流给定，电流给定与电流采样信号进行比较，输出占空比可调的PWM信号，从而使输出电压保持恒定^[6]。控制系统框图如图5所示。

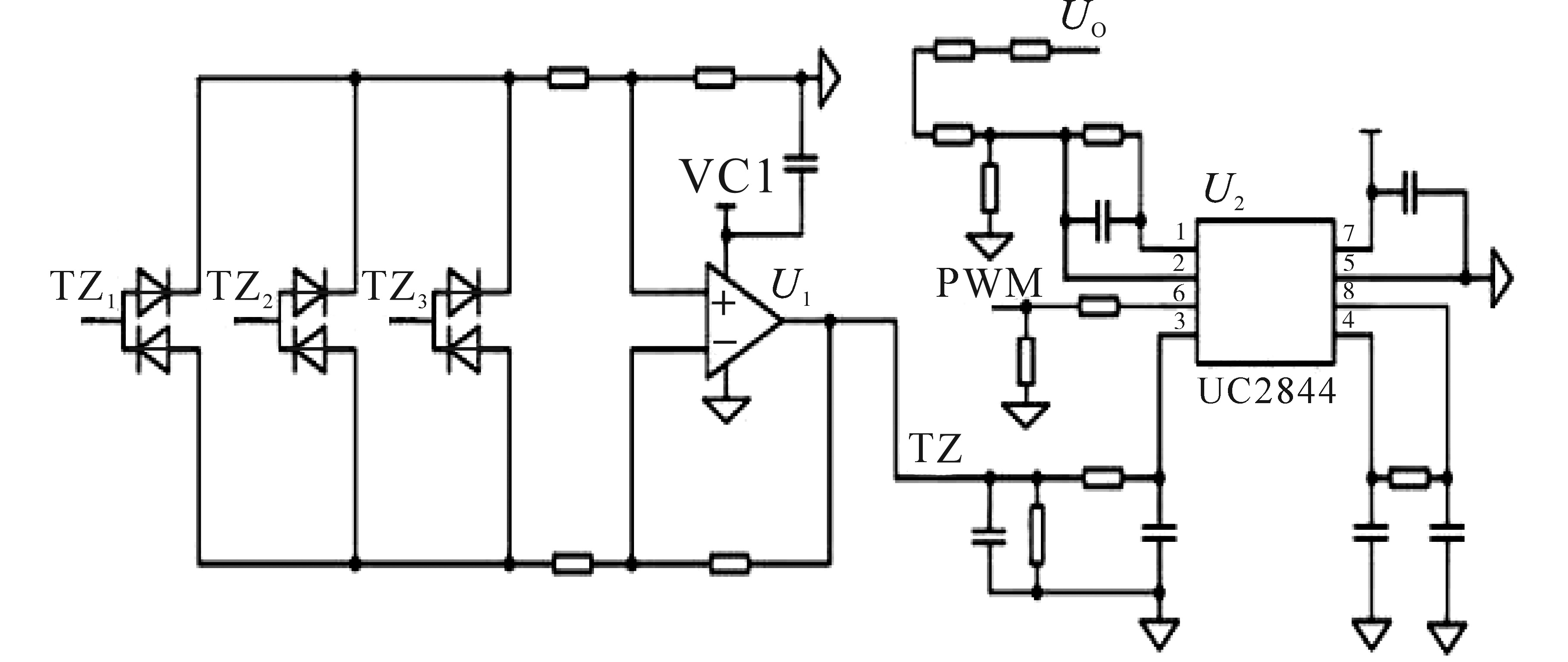

以UC2844为核心的整流器PWM脉冲生成电路如图6所示。

TZ₁，TZ₂，TZ₃是下桥臂三路电流的采样信号，采样信号经二极管取最大值及运放调理后，输入到UC2844的电流取样管脚3。整流器输出的直流电压U_O经电阻分压后连接到芯片的电压反馈输入管脚2，与芯片内2.5 V基准电压的差经芯片内误差放大器放大后，作为门限电压，与电流取样管脚的输入信号一起输入到芯片内的比较器中。当电流取样管脚的电压超过门限电压后，比较器输出高电平触发芯片内的RS触发器，再经或非门后向外输出低电平，关断开关管，并保持该状态直至振荡器输出脉冲到触发器和或非门为止^[5]，PWM信号由芯片的6脚输出。

UC2844的振荡工作频率由4脚与8脚之间所接定时电阻、4脚与地之间所接定时电容设定，本设计实验表明开关管开关频率在50~100 kHz之间比较合适。

3 关键器件参数计算

收起

3.1 整流器侧电感计算

整流器侧电感

L m

为

（1）

L m = K L · 2 P o / (I 2 f s)

m=1，2，3

式中：

K L

为冗余系数，需根据电感的磁密综合考虑；

P o

为整流器输出功率；I为三相输入额定电流；

f s

为开关管开关频率。

3.2 纹波电容器电容计算

纹波电容器的电容为

（2）

C n = K C · 2 P o / [(U o 2 - U t 2) · f s]

n=1，2

式中：

K C

为冗余系数，需根据纹波电流大小和电容器寿命综合考虑，保证电容温升不超标；

U t

为输出的最低直流电压。

4 实验验证

收起

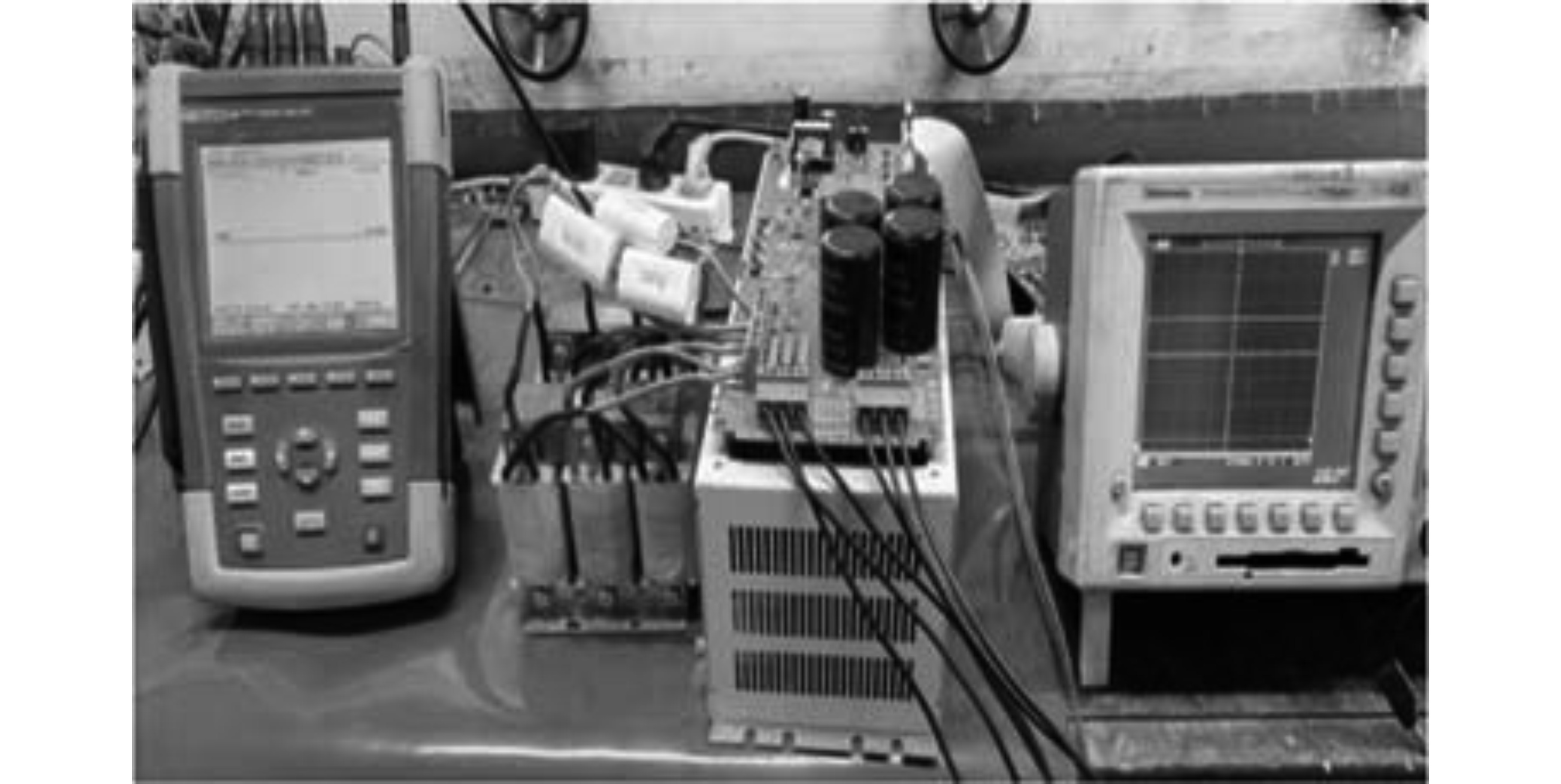

为验证上述理论分析，搭建了一台额定功率为7.5 kW的实验样机，如图7所示，实验设备有三相调压器、示波器、谐波测试仪等。具体参数为：输入交流电压380 V，输出电压U_O=580 V，开关频率50 kHz，电容C₃ = 820

μ

F，电容C₄=C₅=C₆=2

μ

F，当冗余系数为1.25时，按照式（1）计算得到整流器侧电感L₁ = L₂= L₃ = 1.66 mH，实际选取电感值为1.7 mH。功率因数公式为

（3）

P F = c o s φ / 1 + T H D I 2

式中：

φ

为基波电压、电流间相位角；

T H D I

为电流总谐波畸变率。

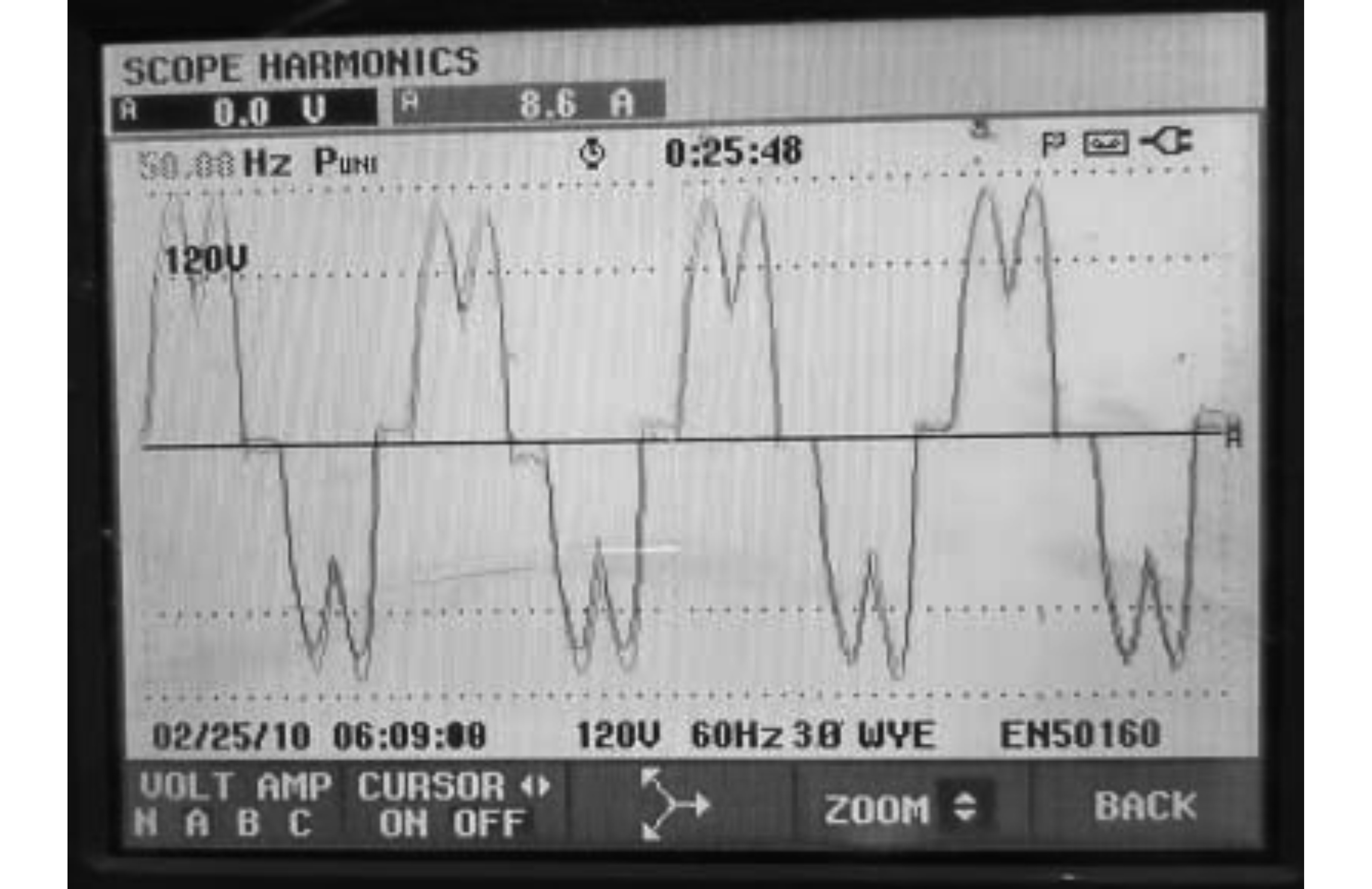

利用调压器将输入电压调至380 V，在开关管不工作时，在输出侧加负荷测量输入电流波形，逐步增加至额定负载后，如图8所示，此时工作在无源整流状态下。根据式（3）计算得到功率因数为0.76，因无源整流状态下

T H D I

的值较大，故功率因数小。

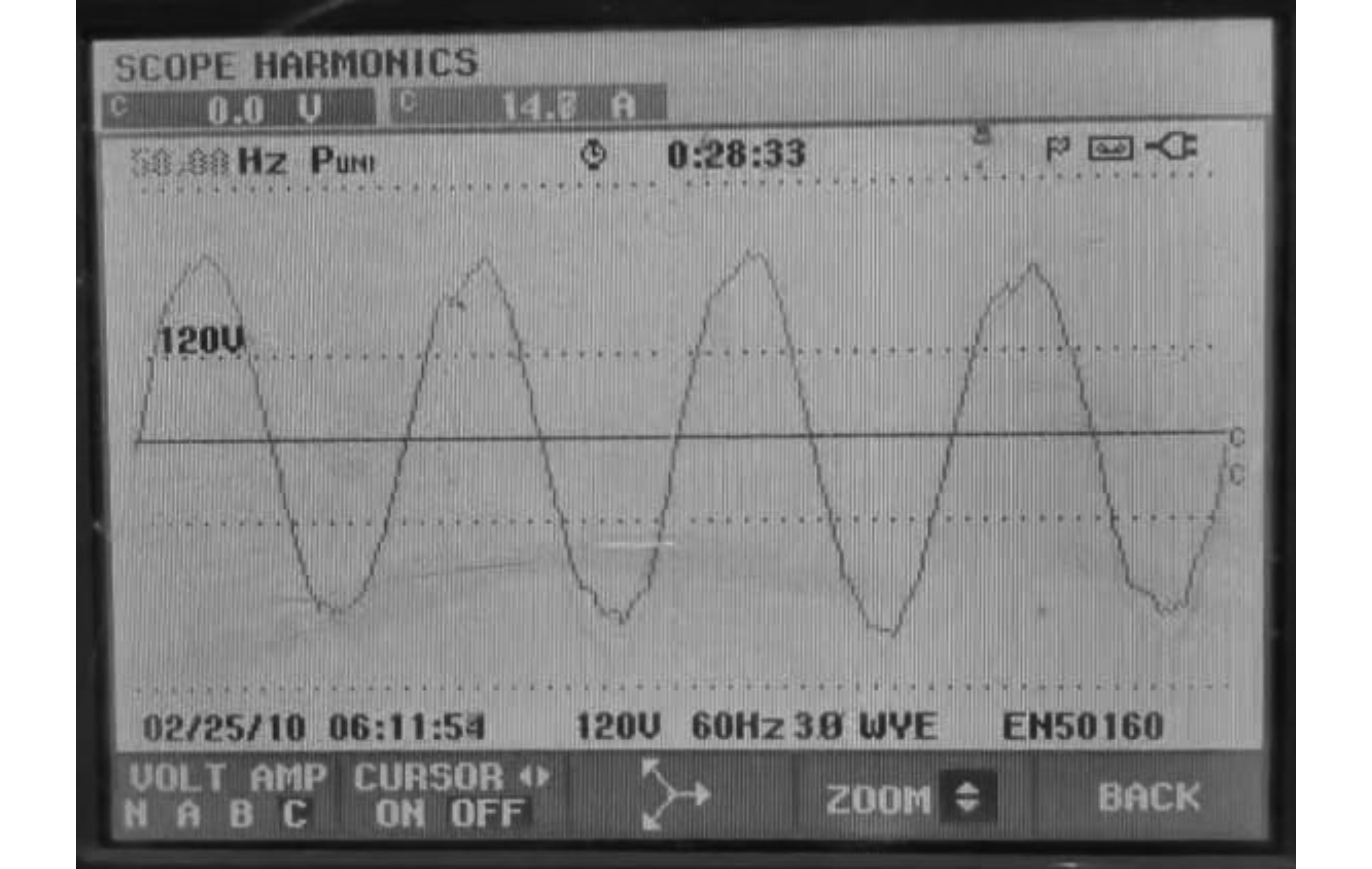

开关管工作时，在额定负载输出条件下输入电流波形如图9所示，通过谐波测试仪测量电流总谐波畸变率

T H D I

为4.5%。根据式（3）计算得到功率因数为0.997。

实验表明，样机具有较低的电流总谐波畸变率和较高的功率因数，实验验证了本文所设计整流器技术路线的可行性。

5 结论

收起

本文设计了一种基于碳化硅器件的三相有源整流器，该整流器的上桥臂使用二极管，下桥臂使用SiC MOSFET，工作在较高的开关频率下，从整体上节省了开关管数量，减小了系统中电感和电容的体积，开关管的驱动信号由专用的电流型PWM控制器产生，电路简单。本设计还存在一些不足之处，后续需进一步优化与完善。本整流器可用在不需要能量回馈的变频器、调速器、整流器等设备中，如电动汽车直流充电桩、工业整流等，尤其在工业整流中有很高应用价值。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

陈宇. 航空VIENNA整流器的故障诊断和容错控制研究[D]. 南京: 南京航空航天大学, 2020.

CHEN

. Research on fault diagnose and toelerant control strategy of aviation VIENNA rectifier[D]. Nanjing: Nanjing University of Aeronautics and Astronautics, 2020.

[2]

陶壮意. 高功率因数、低输入电流THD三相Buck整流器的研究与实现[D]. 成都: 西南交通大学, 2020.

TAO

Zhuangyi

. Research and implementation of three-phase Buck rectifier with high power factor and low input current THD[D]. Chengdu: Southwest Jiaotong University, 2020.

[3]

KRÄHENBÜHL

, ZWYSSIG

, KOLAR

. Half-controlled boost rectifier for low-power high-speed permanent-magnet generators[C]// Transactions on Industrial Electronics,IEEE, 2011, 58(11):5066-5075.

[4]

盛况, 任娜, 徐弘毅. 碳化硅功率器件技术综述与展望[J]. 中国电机工程学报, 2020, 40(6):1741-1752.

SHENG

Kuang

, REN

, XU

Hongyi

. A recent review on silicon carbide power devices technologies[J]. Proceedings of the CSEE, 2020, 40(6):1741-1752.

[5]

何佳, 张煜盛. 电流型PWM控制器UC3844及其在微机电源中的应用[J]. 电子工程师, 2005, 31(1):42-44.

Jia

, ZHANG

Yusheng

. Current type PWM controller UC3844 and its applications to PC power supply[J]. Electronic Engineer, 2005, 31(1):42-44.

[6]

刘俊, 楚君, 王玲. 一种基于UC3844的多路输出电源设计[J]. 电子工程师, 2007, 33(9):49-52.

LIU

Jun

, CHU

Jun

, WANG

Ling

. Design of a multi-output switching power supply based on UC3844[J]. Electronic Engineer, 2007, 33(9):49-52.
