高压SiC装备高频电流互感器型隔离取能电源电场分布和绝缘特性

PDF下载

唐海博 ¹^,² , 潘建宇 ¹^,² , 姜怡 ¹^,² , 闫升 ¹^,² , 田鸿昌 ³

电工技术学报 | 电力电子 2025,40(10): 3170-3180

收起

电工技术学报 | 电力电子 2025, 40(10): 3170-3180

高压SiC装备高频电流互感器型隔离取能电源电场分布和绝缘特性

全屏

唐海博¹^,², 潘建宇¹^,², 姜怡¹^,², 闫升¹^,², 田鸿昌³

作者信息

¹ 输变电装备技术全国重点实验室（重庆大学）重庆 400044

² 重庆大学国家储能技术产教融合创新平台重庆 400044

³ 中国电气装备集团科学技术研究院有限公司上海 200040

唐海博男，1998年生，博士研究生，研究方向为碳化硅器件应用。E-mail: tanghaibo@cqu.edu.cn

通讯作者:

潘建宇男，1989年生，博士，教授，研究方向为中高压变换器控制、SiC电驱动和高电压放电防护技术。E-mail: panjianyu@cqu.edu.cn

Electric Field Distribution and Insulation Characteristics of High-Frequency Current-Transformer-Based Isolated Power Supply for High-Voltage SiC Equipment

Haibo Tang¹^,², Jianyu Pan¹^,², Yi Jiang¹^,², Sheng Yan¹^,², Hongchang Tian³

Affiliations

¹ State Key Laboratory of Power Transmission Equipment Technology Chongqing University Chongqing 400044 China

² National Innovation Center for Industry-Education Integration of Energy Storage Technology Chongqing University Chongqing 400044 China

³ China Electical Equipment Research Institute of Science and Technology Co. Ltd Shanghai 200040 China

出版时间: 2025-05-25 doi: 10.19595/j.cnki.1000-6753.tces.L11056

文章导航

摘要

收起

高频电流互感器（HCT）型隔离取能电源具有优异的低寄生电容和强隔离能力，在高压碳化硅（SiC）器件及装备应用中具有良好的应用前景。然而，该装置的复杂结构带来了绝缘特性不明和高效耐压提升方法不清等问题。因此，该文首先构建HCT型隔离电源的三维等效仿真模型，系统探究了磁心尺寸、绕组匝数、隔离距离等7个关键结构参数对取能电源高压电场分布的影响特性，提出多因素耦合下的优化设计方法。然后搭建HCT型隔离取能电源高压实验平台，通过实验探究了关键结构因素对局部放电量形成和发展的关联规律，明晰了不同结构尺寸下的HCT型电源耐压强度，最终为HCT型隔离取能电源的绝缘优化设计奠定了理论基础。

关键词

高压SiC器件 / 隔离取能电源 / 高频电流互感器

Abstract

收起

Developing high-voltage silicon carbide (SiC) devices has enabled breakthroughs in voltage levels, power density, and efficiency in power electronic systems. Research institutions and manufacturers have recently created high-voltage SiC devices with ratings over 10 kV and 15 kV. These devices can increase the voltage level of large-capacity converters to 10 kV or higher and achieve megawatt power levels using only two- or three-level topologies. However, as voltage levels rise, the isolated power supplies for the SiC device drive circuits face greater challenges in voltage-withstand capability. These isolated power supplies draw power from the low-voltage side to supply the high-potential drive circuits. While they only need a few watts, they must withstand isolation voltages from several kilovolts to tens of kilovolts because they connect to the main circuit of the converter.

The high-frequency current transformer (HCT) is a promising isolated power supply structure known for its strong resistance to dv/dt. This advantage comes from the high integration of ultrahigh-frequency electromagnetic coupling and the low coupling capacitance of single-turn coils on the primary side. However, current research on HCT-isolated power supply mainly targets optimizing transmission efficiency, power, and coupling capacitance. There has been little systematic study of its unique insulation characteristics. As a result, the optimization design methods are unclear, and assessing insulation voltage capacity is challenging.

This paper investigates the insulation characteristics of the HCT-isolated power supply for high-voltage SiC devices. It examines six key structural factors: the inner diameter, height, and thickness of the magnetic core, as well as the winding method and wire diameter for both primary and secondary windings. This paper proposes an electric field optimization design method under compact size constraints. Additionally, a high voltage experimental platform was established to clarify the relationship between key structural parameters and the initiation voltage and discharge magnitude of partial discharges. The voltage withstand characteristics of the HCT isolated power supply were also verified. Simulation and experimental results indicate that using concentrated winding for the secondary winding results in a more uniform electric field within the structure. The inner diameter and height of the magnetic core, as well as the turns and diameter of the secondary winding, have significant effects on the electric field and partial discharge. However, the thickness of the magnetic core has a relatively weak influence on insulation capability. This study provides a theoretical basis for the design and optimization of the HCT-isolated power supply and experimentally verifies the specific effects of key structural parameters on insulation performance.

Key words

High-voltage SiC device / isolated power supply / high-frequency current transformer

引用本文

唐海博, 潘建宇, 姜怡, 闫升, 田鸿昌. 高压SiC装备高频电流互感器型隔离取能电源电场分布和绝缘特性. 电工技术学报, 2025 , 40 (10) : 3170 -3180 . DOI: 10.19595/j.cnki.1000-6753.tces.L11056

Haibo Tang, Jianyu Pan, Yi Jiang, Sheng Yan, Hongchang Tian. Electric Field Distribution and Insulation Characteristics of High-Frequency Current-Transformer-Based Isolated Power Supply for High-Voltage SiC Equipment[J]. Transactions of China Electrotechnical Society, 2025 , 40 (10) : 3170 -3180 . DOI: 10.19595/j.cnki.1000-6753.tces.L11056

正文

收起

0 引言

收起

高压碳化硅（SiC）器件的发展已助力电力电子系统在电压级别、功率密度和效率方面取得突破^[1-2]。近年来，已有科研机构和厂商开发了耐压超过10 kV和15 kV的高压大容量SiC器件^[3-4]。通过高压SiC器件，仅采用二/三电平拓扑便可将大容量变流器的电压级别提高到10 kV及以上，功率达到MW级^[5-6]。然而，随着电压等级的提升，为SiC器件驱动电路供能的隔离电源面临更高耐压能力的挑战。该装置从低压侧取电给高电位的驱动电路供电，虽然只需要几瓦功率，但由于与变换器主回路相连接，需要耐受几kV到几十kV的隔离电压^[7-8]。

目前，隔离电源结构可以分为四种类型：光纤传能（Power over Fiber-based, PoF）型、无线电能传输（Wireless Power Transformer, WPT）型、变压器（Voltage Transformer, VT）型和高频电流互感器（High-frequency Current Transformer, HCT）型。PoF型结构通过光纤实现能量传输，理论上消除了耦合电容，但由于输出功率低（小于0.5 W）以及光纤发射器价格高昂，不利于大规模应用^[9]。WPT通过空气或其他绝缘介质实现电气隔离，其尺寸较大（空气间隙大于35 mm）、功率密度相对较小^[10-12]。VT型隔离电源通过一次和二次绕组耦合来实现能量传输，并通过增加一次和二次绕组的分离距离来实现隔离^[13-15]，其结构和控制方法简单，而隔离电压等级的提高将带来尺寸和质量显著增加的问题。HCT型隔离取能是一种新的高压SiC器件取能方法，区别在于高压输电线路上的传统电流互感器取能方法^[16-17]，它通过单根导线和高频电磁场耦合的方式实现传能^[18]。

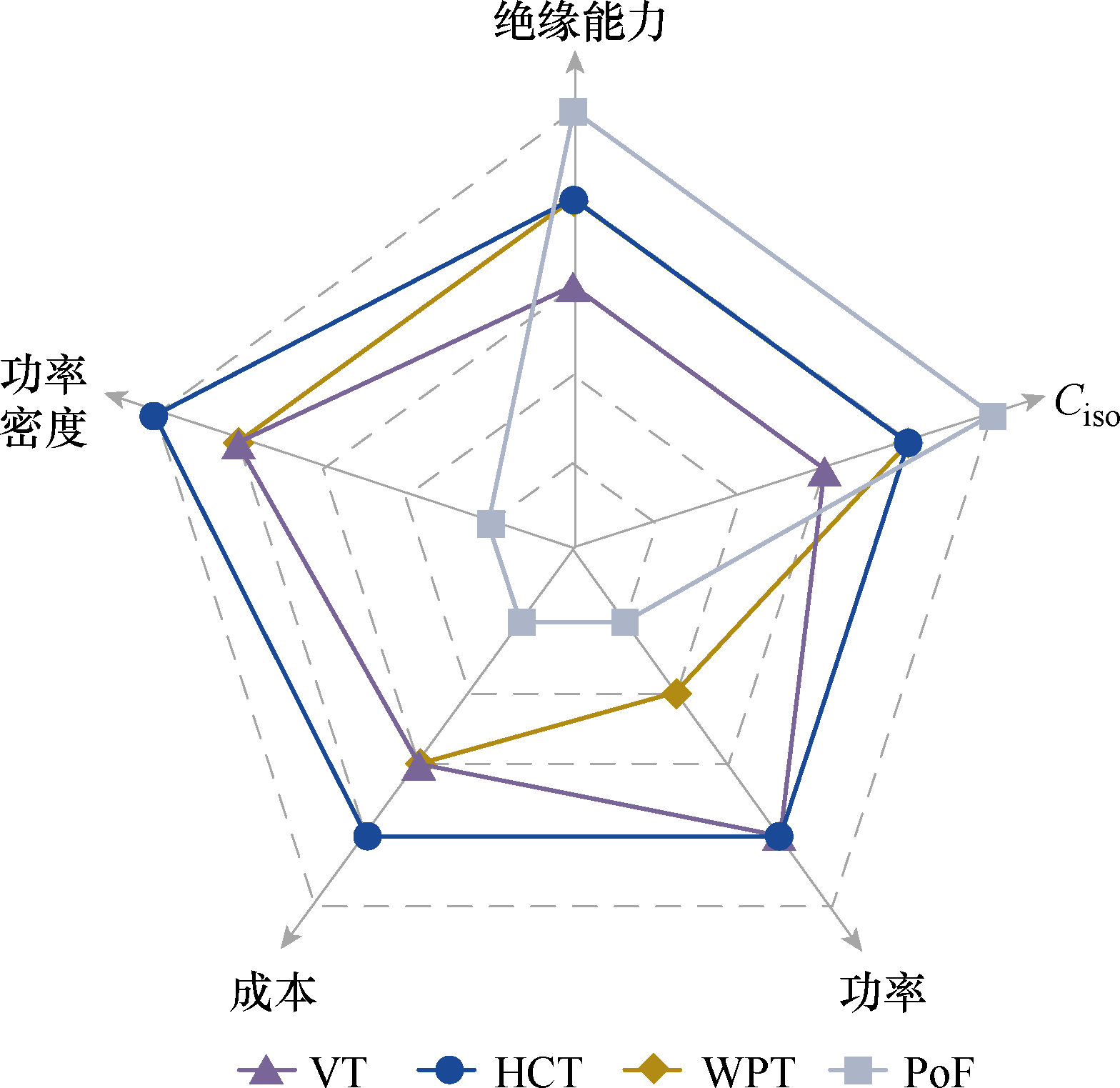

针对高压隔离取能电源，需要重点考虑五个方面的性能，分别为功率密度、耦合电容C_iso、绝缘性能、成本、功率。高压变流器集成了大量的功率器件及监测、驱动等辅助电路，通过提高隔离电源等辅助系统同主电路的集成度可提高逆变器系统的功率密度，同时也需选择成本相对较低的隔离取能解决方案^[19]。通过选择耦合电容C_iso较小的隔离取能结构，可减小隔离电源给辅助系统带来的电磁干扰（Electromagnetic Interference, EMI）^[20-21]。绝缘性能是隔离取能装置最重要的参数，需确保隔离取能电源具有足够的绝缘性能以保证驱动电路等辅助系统的安全运行。除此之外，需保证隔离电源能输出足够的功率（大于2 W）^[22]。图1总结了四种隔离取能电源结构的性能特点，发现HCT型隔离取能结构是极具潜力的高压强抗dv/dt隔离取能方法，主要是因为超高频电磁耦合带来的高集成度和一次绕组单匝线圈带来的低耦合电容这两个优势^[23-25]。然而，针对HCT型隔离取能电源，现有研究主要集中在传输效率、功率以及耦合电容的优化，罕有对其特殊结构下绝缘特性进行系统性探究，导致其优化设计方法不清，绝缘耐压能力难以评估。

本文在分析HCT型隔离取能结构的基础上，首先采用有限元仿真构建了HCT型隔离取能结构的静电场三维结构物理模型，系统性探究并揭示了其关键结构参量对隔离电源内部电场强度的影响关联规律，提出了紧凑结构布局下的绝缘增强的设计方法。然后通过构建的HCT型隔离取能结构高压实验平台探明了各结构下的局部放电起始电压和放电量增长特性，阐明了不同结构参量影响下的耐压水平。最后为高压强隔离的HCT型取能装置的高效设计提供了充分的理论依据。

1 HCT型隔离取能结构

收起

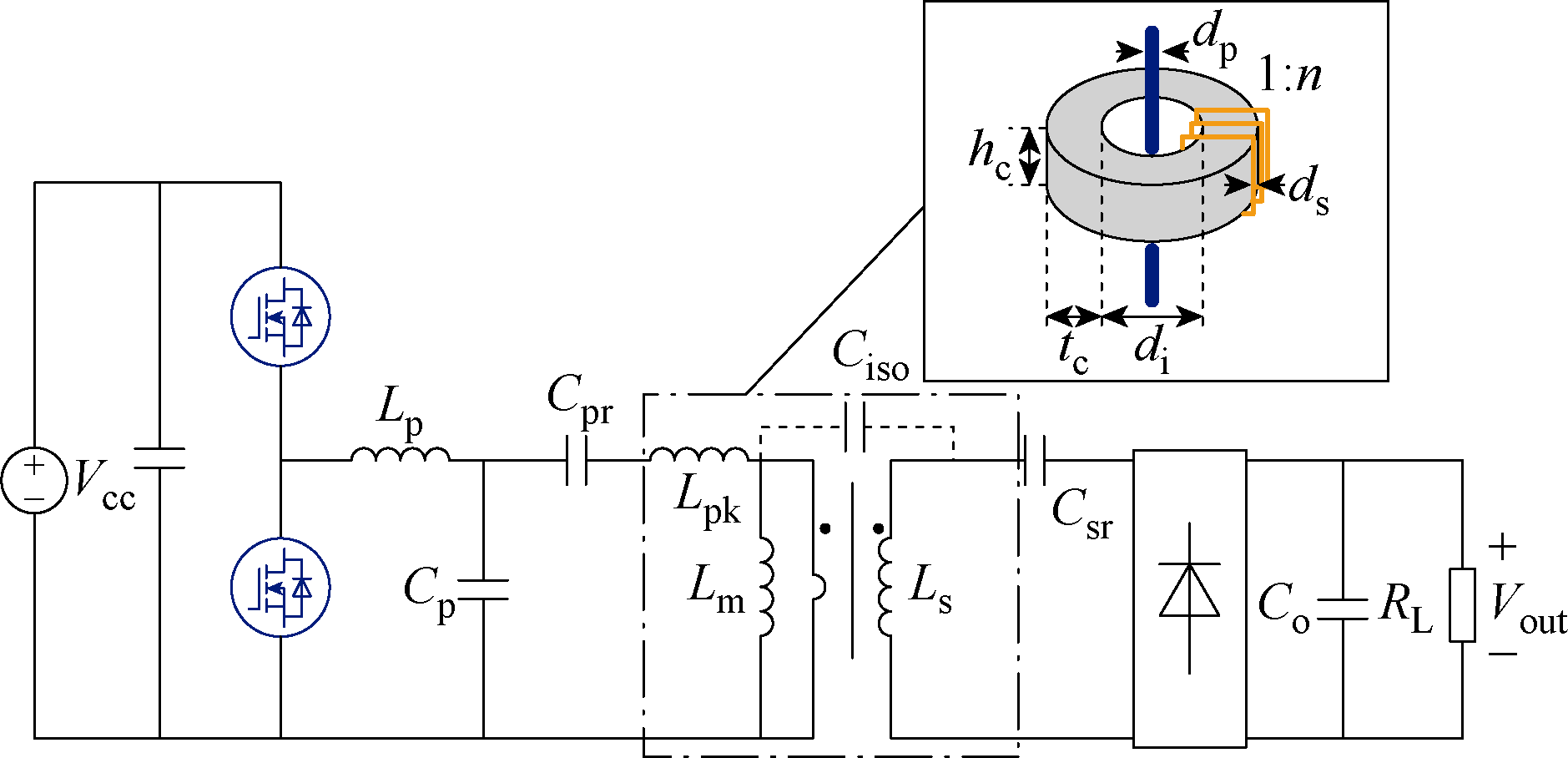

图2是HCT型隔离取能装置的工作原理，主要由高频半桥逆变电路、谐振网络、HCT型隔离取能结构、整流电路、驱动电路代表的直流负载组成。与传统变压器型隔离取能装置不同，本文采用的隔离取能结构一次侧仅采用单匝穿心母线，简化了结构设计。此外，HCT采用的高频传输策略显著降低了传统CT型取能装置磁心体积和高耦合系数的要求。

图2中，点画线框为HCT隔离取能结构，主要由一次绕组、高频磁心、二次绕组组成。一次绕组为蓝色标注部分，位于磁心中点，其核心结构参数包括长度、直径、穿心位置。高频磁心为灰色圆环部分，用于增强二次侧电磁场耦合度，其核心结构参数包括内径、高度、厚度。二次绕组为铜色部分，用于接收能量并给负载供能，其核心结构参数包括绕制方式、直径、匝数。图2中，d_p为一次绕组的直径，d_i为磁心的内径，t_c为磁心的厚度，h_c为磁心的高度，n为二次绕组的匝数，L_pk为HCT结构一次绕组的漏感，L_m为励磁电感，L_s为二次绕组的电感，L_p-C_p-C_pr为一次侧的谐振电感与谐振电容，C_sr为二次侧的谐振电容，用于补偿无功功率，C_o为滤波电容，R_L为所接负载。

2 HCT结构参量对电场影响特性分析

收起

对于中压电力电子装备来说，无局部放电设计十分重要。当变压器内部存在局部畸变电场，且畸变电场超过了临近材料的击穿场强时便会形成局部放电现象，影响装备绝缘寿命和可靠性。采用有限元仿真分析静电场内部分布以及用内部电场最大值E_max来评估电力电子装备绝缘性能是较为常见的方法^[26]。在本文中最大电场被控制在标准空气击穿场强30 kV/cm。本节主要采用Ansys Maxwell有限元仿真软件搭建了HCT型隔离取能结构的基准仿真模型，通过合理的网格划分和计算，能准确获取HCT型隔离取能结构内部电场分布，然后通过静电场有限元仿真探究了二次绕组、磁心以及一次绕组结构参数对内部电场分布的影响特性。

2.1 基于有限元的三维仿真物理模型建模

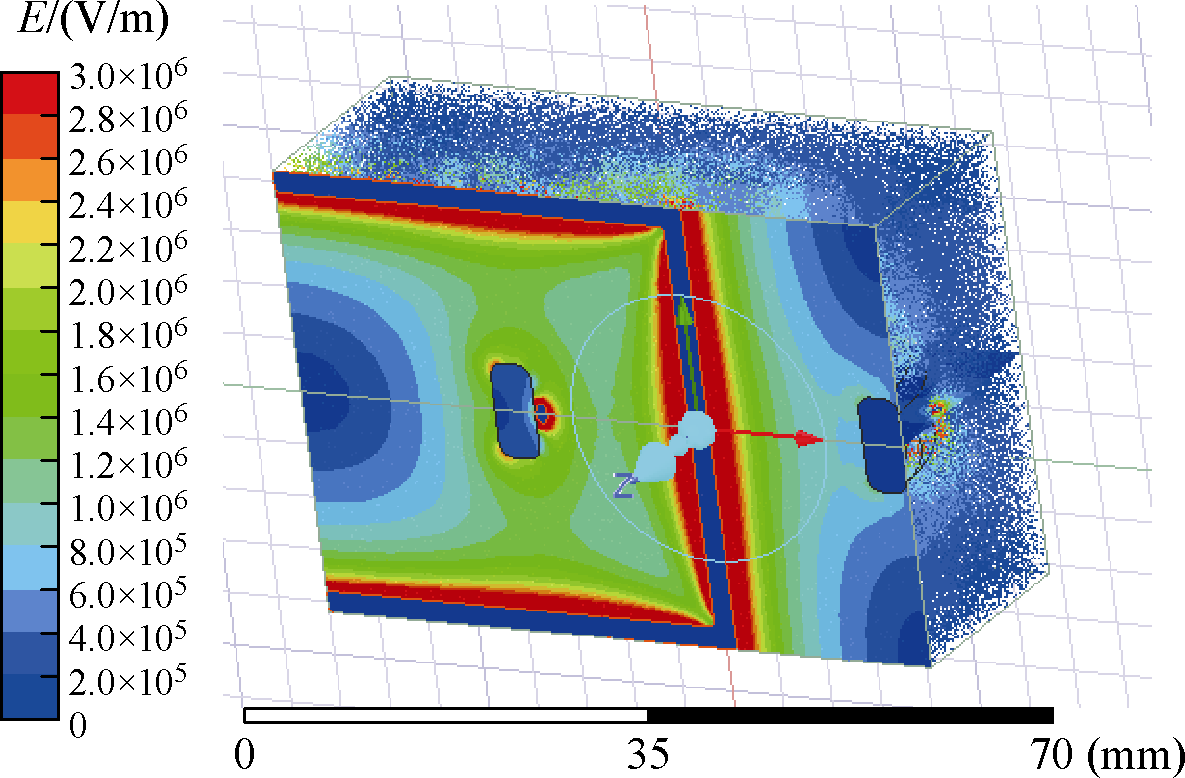

基于对HCT型隔离取能结构的分析，本节首先搭建了HCT型隔离取能结构的静电场基准模型，一次绕组同样穿过圆环磁心结构中心位置，二次绕组具有单侧集中式和均匀分散式结构，有限元模型仿真参数值见表1，有限元模型如图3所示。

由于HCT型隔离取能电源在实际运行过程中，二次绕组为高电位，一次绕组为低电位，因此，二次绕组被视为高压源端，施加直流电压为20 kV，一次侧设为地，强制为0电位。将仿真刻度的上限定为空气的击穿场强，即30 kV/cm，图3中红色区域表示高电场强度，蓝色表示低电场强度，红色区域面积越大代表内部电场分布越恶劣。由于HCT型隔离取能电源在运行过程传输功率较小，并不会造成明显温升，温度在60℃以内。在此温度范围内，空气等介质的介电常数几乎不变，因此在有限元仿真中忽略了温度带来的影响。

表2为本文采用的网络剖分设置，网格粗细程度是影响仿真计算的重要因素，所剖分的网格越细，仿真计算的结果越精确，但计算量也越大。仿真发现，相较于一次绕组、磁心和求解区域，对二次绕组网格的处理更能影响仿真结果。基于此，本文采用自适应剖分，并针对二次绕组完成局部细化网格处理，以提高局部的仿真精度。对于另外三个剖分对象使用较粗糙的网格剖分，从而在不影响仿真结果的前提下实现更少的网络总数，减少整体计算时间和资源消耗。

2.2 二次绕组结构影响特性分析

本节探究了二次绕组结构参数对HCT型取能结构内部电场E_max的影响规律，通过讨论绕制方式（集中绕制和分散绕制）对E_max的影响规律，进而优先确定最佳二次绕组绕制方式。此外，还进一步探明了不同二次绕组匝数对E_max带来的影响。

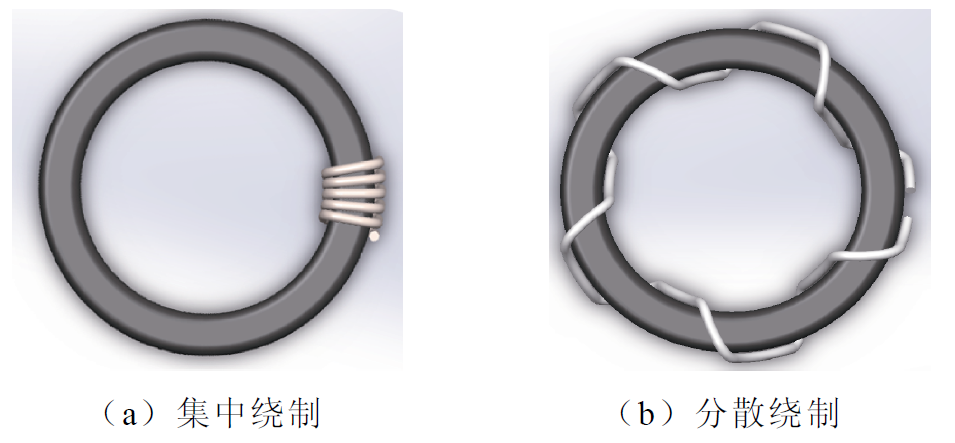

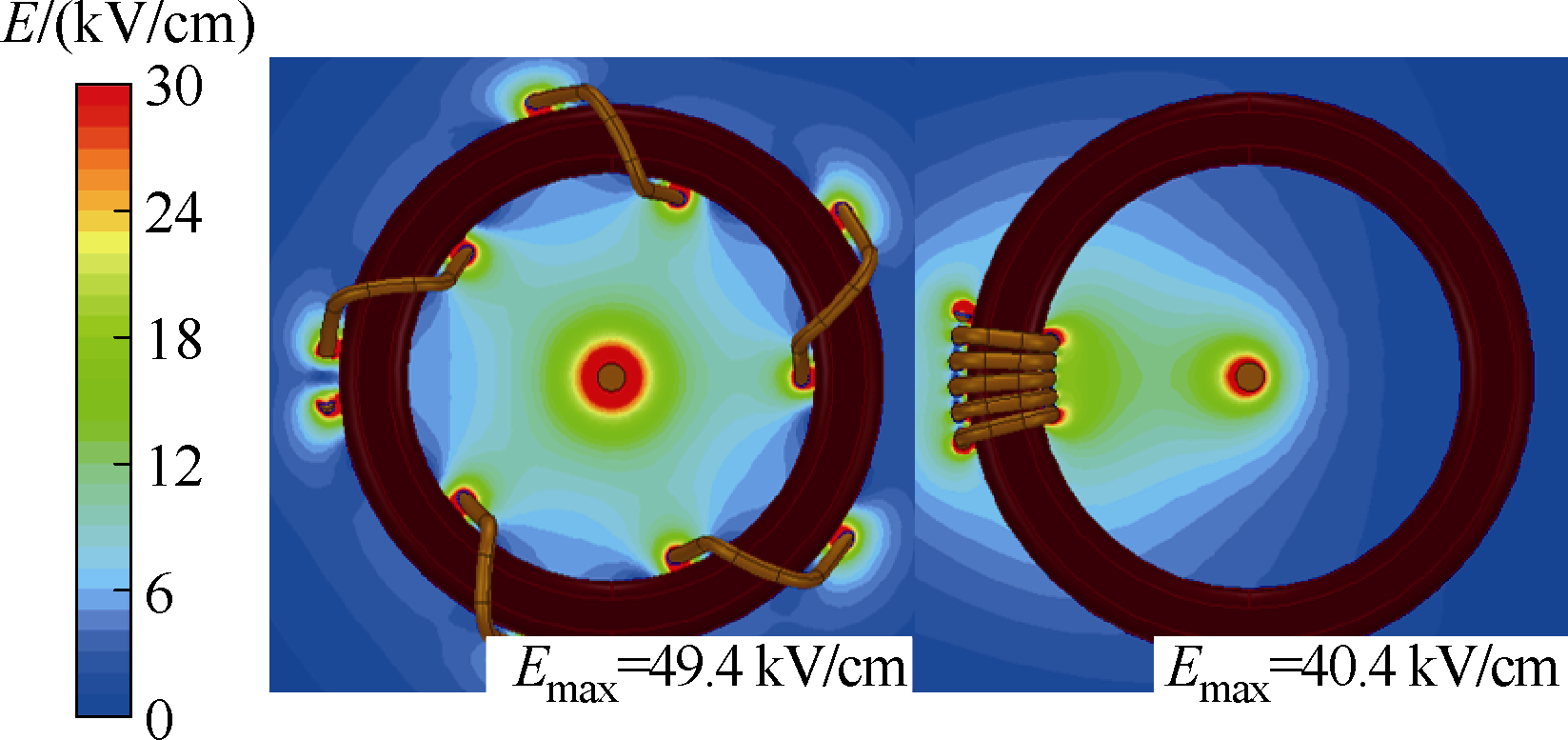

现有HCT取能结构二次绕组有集中绕制和分散绕制两种结构，如图4所示。图5为两种绕制方式下的静电场分布，分散绕制下的HCT型隔离取能结构黄色和红色的高电场区域相较于集中绕制方式下面积更大。同时表3给出了两种绕制方式下E_max的大小，集中绕制后E_max=49.4 kV/cm，分散绕制为40.4 kV/cm。结果表明，在不改变HCT取能整体结构的前提下，采用单边集中式绕组具有更低E_max，这能有效改善HCT型隔离取能结构内部电场分布，比分散式绕组结构降低了约18.22 %。

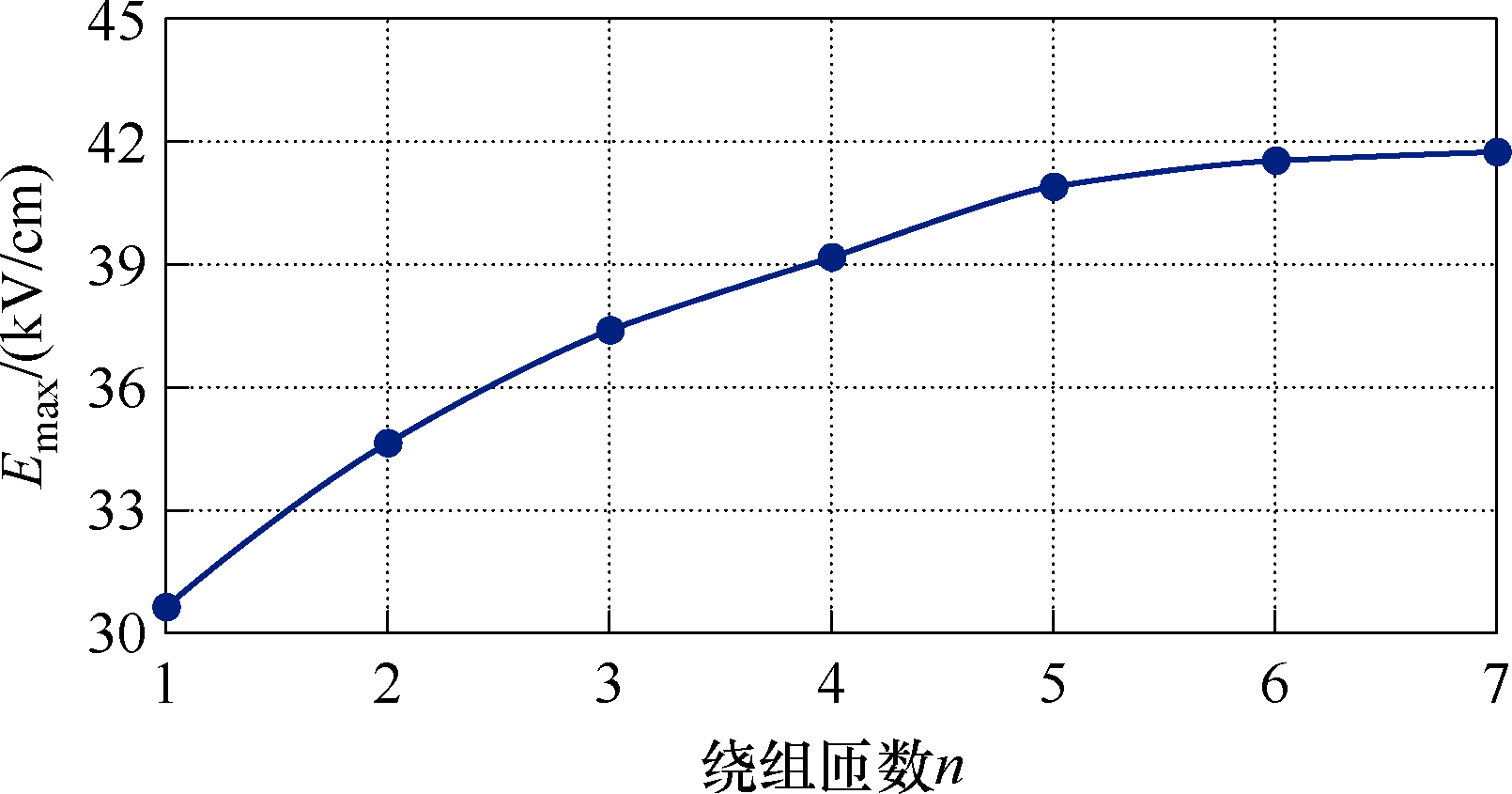

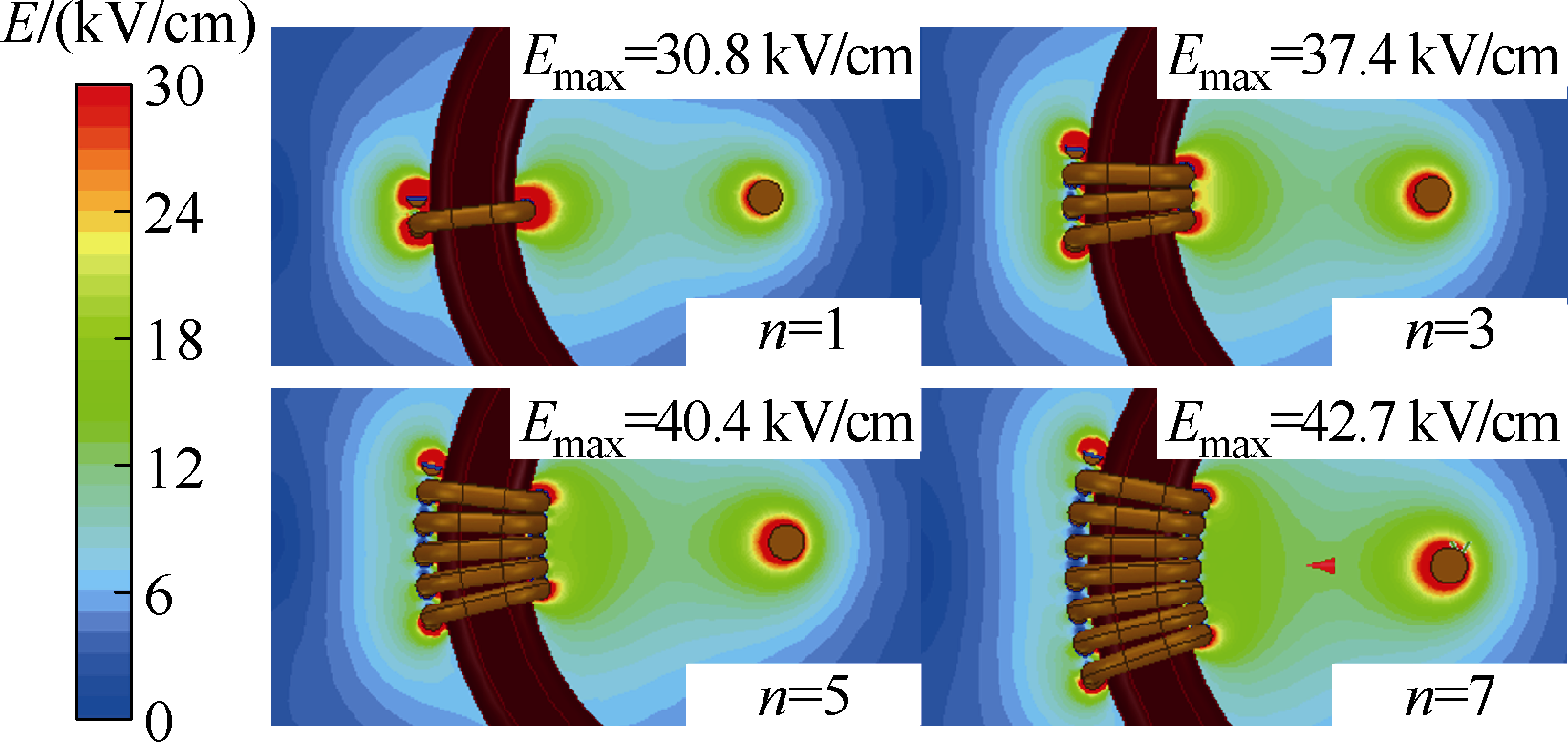

图6和图7分别展示了不同二次绕组匝数下取能结构内部的电场分布以及二次绕组匝数对E_max的影响规律。结果显示，绕组数量的增加会导致高压电场区域面积明显增大，同时绕组的增加会显著提高E_max。当匝数较多（n>5）时，E_max会进入缓慢增长阶段，呈对数上升趋势。其中以单匝为二次绕组时E_max有最小值，E_max=30.8 kV/cm，当匝数为7时，E_max值最大，为42.7 kV/cm。由于二次绕组匝数增多也能增强HCT型取能结构的耦合系数进而增强传能效率，故本文在兼顾高绝缘能力和高耦合系数两个参量基础上选择3~5匝为二次绕组优化匝数。

2.3 高频磁心结构影响特性分析

高频磁心结构是HCT取能装置的主体部分。本节分别对内径、高度和厚度这三个关键磁心参量影响下的耦合电容E_max变化特性展开研究。图8~图13分别显示了在宽参量变化范围内高频铁心内径、高度、厚度与E_max的关联关系。

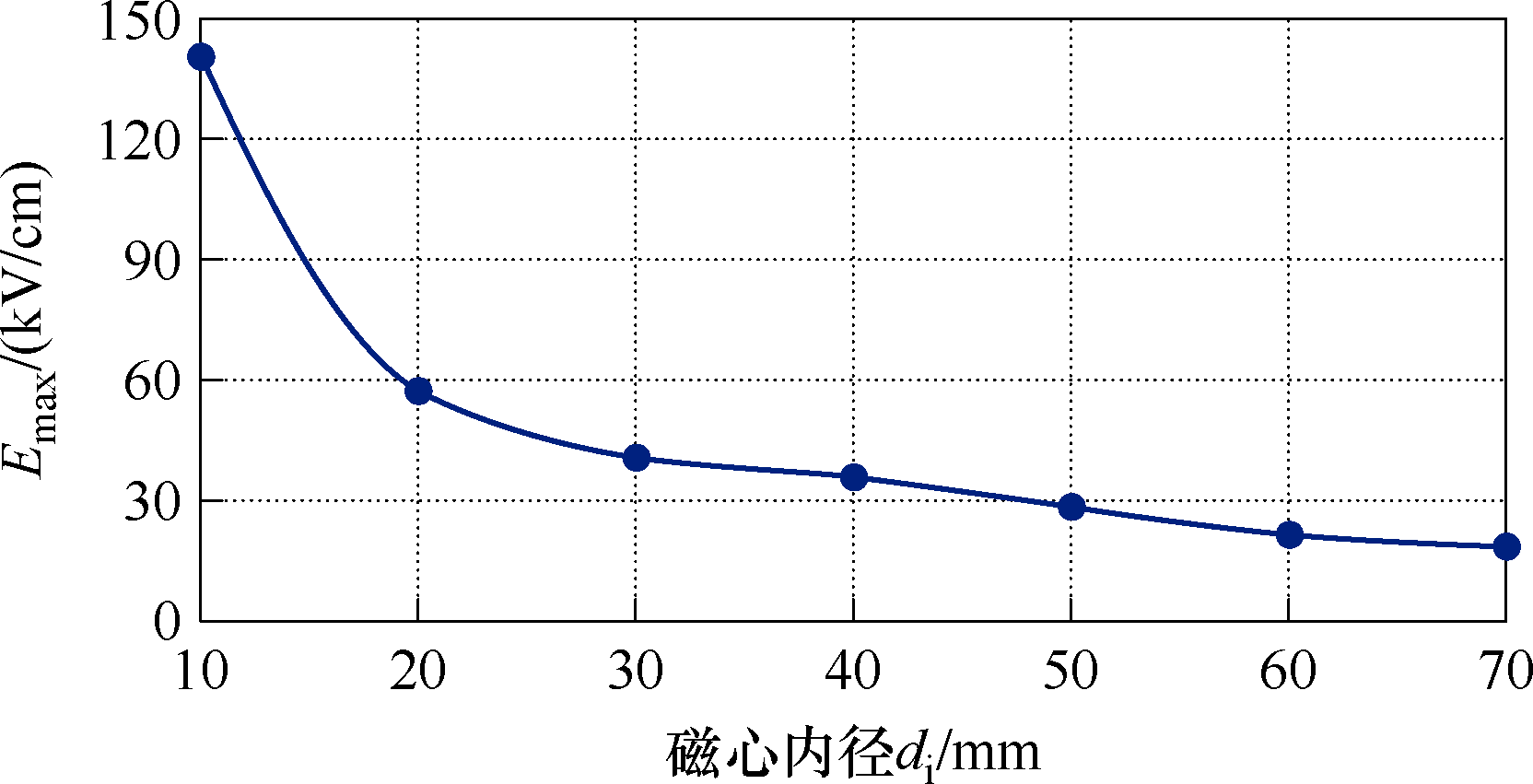

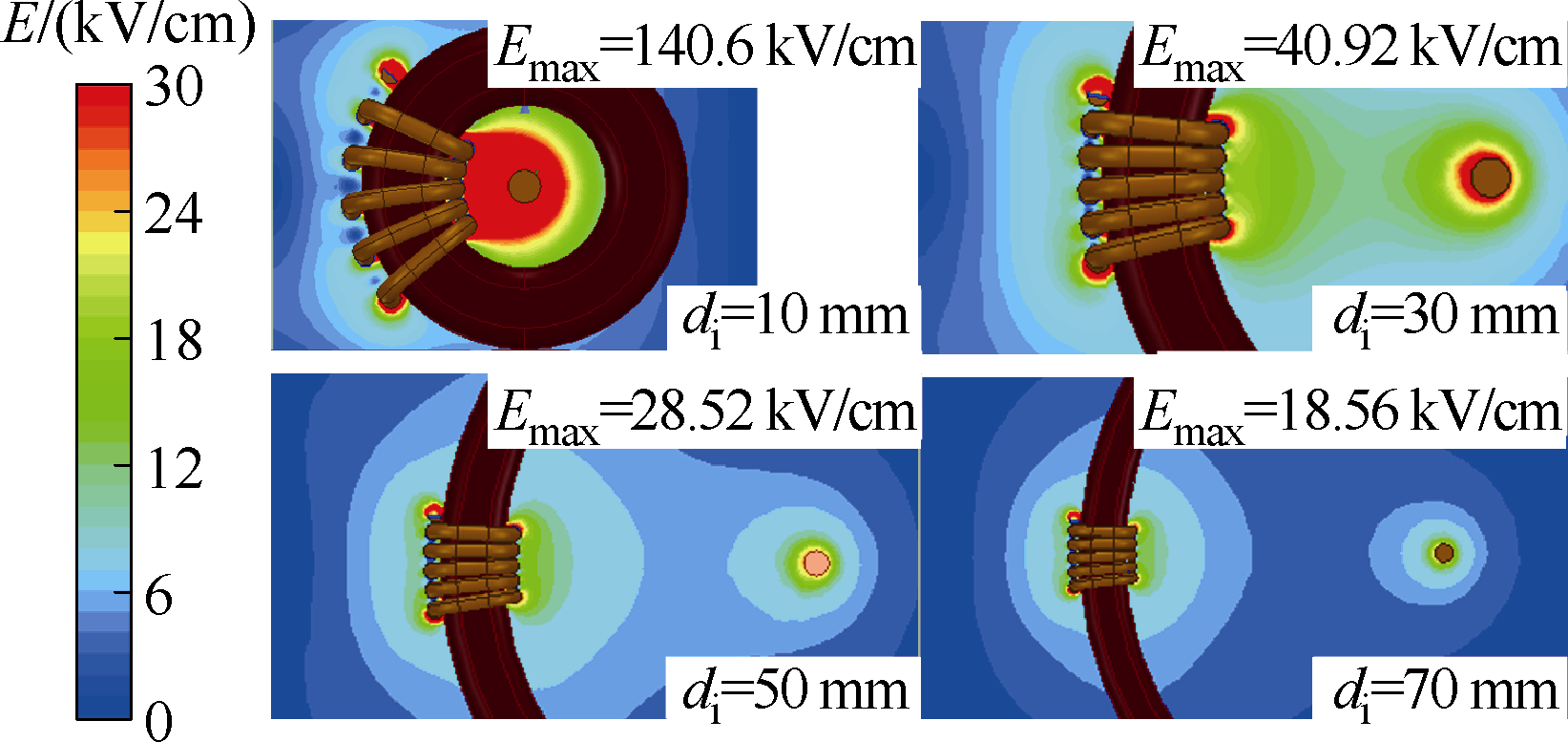

图9展示了不同磁心内径下取能结构的电场分布，结果显示，通过增大磁心内径，磁心内部的电场得到了有效改善，磁心内部以蓝色为代表的低电场区域面积明显增大。当内径仅为10 mm时，二次绕组在20 kV激励条件下，磁心内径大部分面积的电场强度基本上都超过了空气击穿电压，E_max最高值达到了140.6 kV/cm，内径为70 mm时，内部电场分布取得有效改善。图9展示了内径对E_max的影响规律，整体规律呈对数关系。10 mm内径下E_max值最大，为140.6 kV/cm，当内径增长至70 mm时，E_max降低到仅为18.56 kV/cm，当内径增加到50 mm时，E_max值可以降到空气击穿场强以下。磁心内径的增加会增大高电位和低电位之间的隔离距离，这是增强HCT型取能结构绝缘性能最有效的方式，但是过大的磁心会显著增大隔离取能结构的体积并降低隔离取能结构二次侧的耦合系数，一味选择内径过大的磁心并没有实现绝缘性能的科学指导且会增大电路设计难度。综上所述，结合体积尺寸和绝缘性能，内径为30~50 mm成为了磁心内径设计范围。

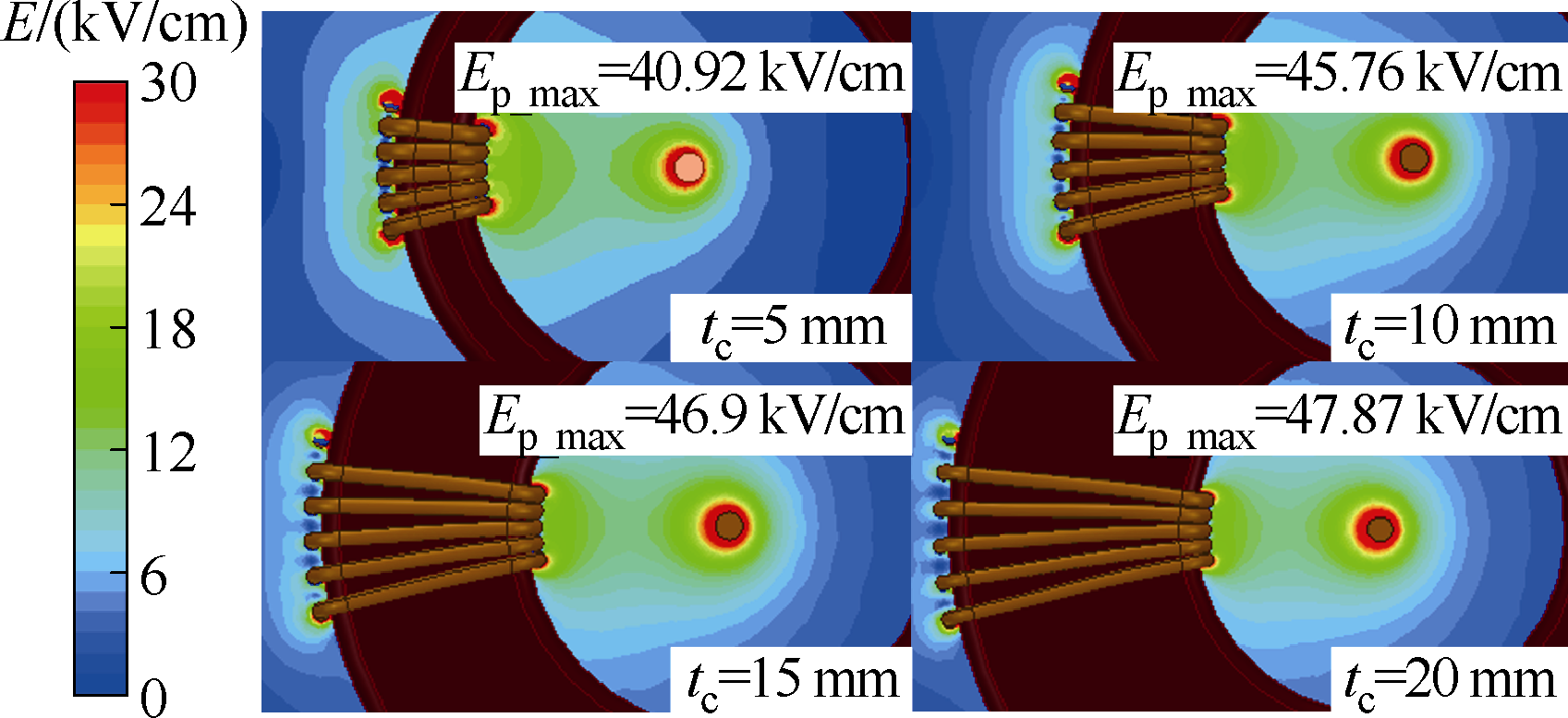

图10展示了不同磁心厚度t_c下取能结构内部电场分布，结果显示，通过减小磁心厚度，磁心内部的电场并没有得到有效改善，高电场区域的面积几乎没变。

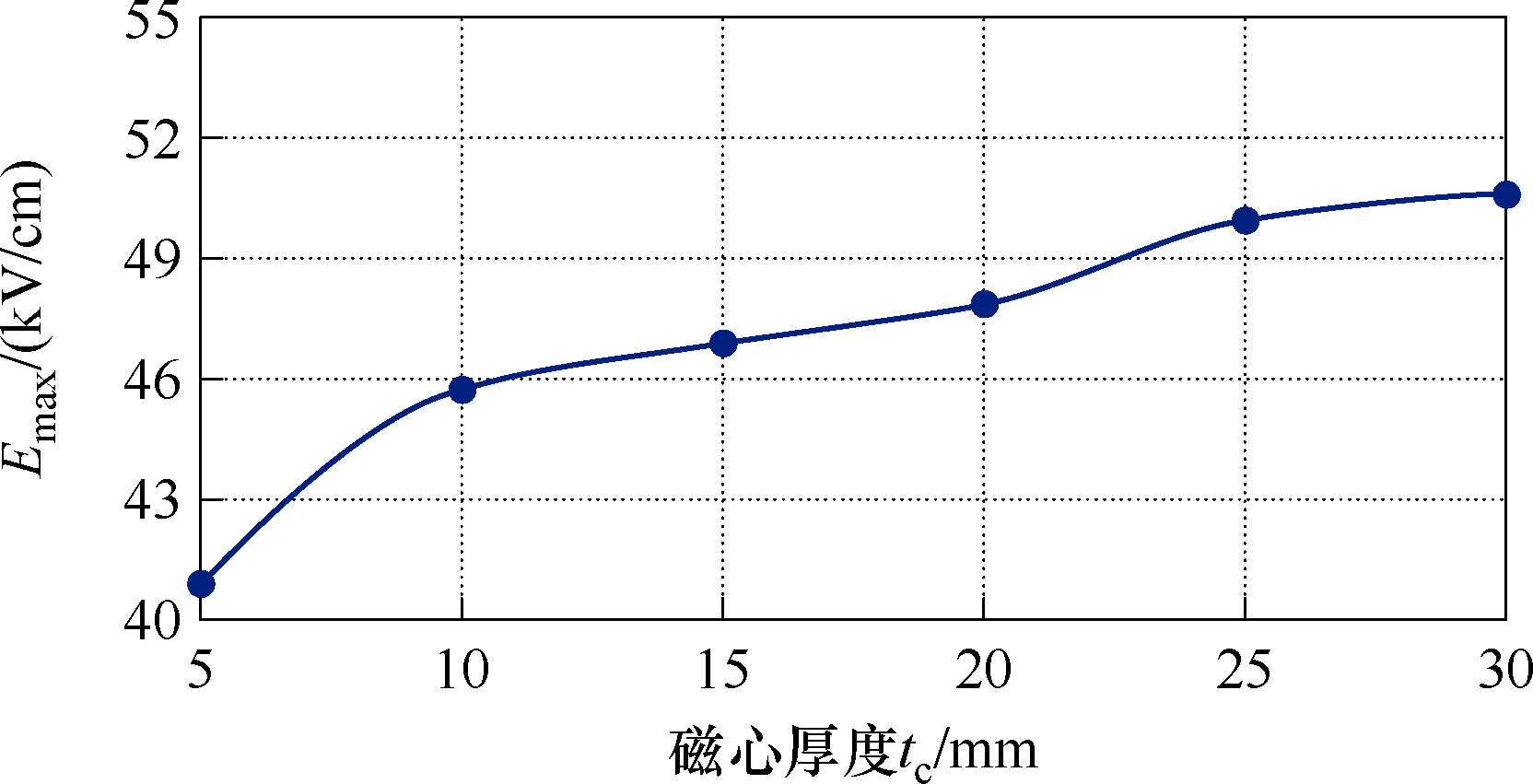

图11展示了磁心厚度t_c对E_max的影响规律，整体规律呈对数关系，随着磁心厚度的增加，E_max值会增加，但当t_c>10 mm时，增加的速率减小；t_c= 30 mm时，E_max取得最大值，为50.6 kV/cm；t_c= 5 mm时，E_max取得最小值，为40.9 kV/cm。相较于内径增大后，E_max值取得数量级上的减小，改变磁心厚度，E_max变化不大，这是因为随着厚度t_c增加，高低电位的隔离距离并没有增加，相较于厚度参数上的大幅改变，电场分布并没有得到明显改善。综上所述，磁心厚度同磁心结构内部电场分布的关联度不高，虽然增加磁心厚度便于磁设计，但为了实现HCT型隔离取能结构小体积和低耦合电容，将厚度为5~10 mm视为磁心内径最优设计范围。

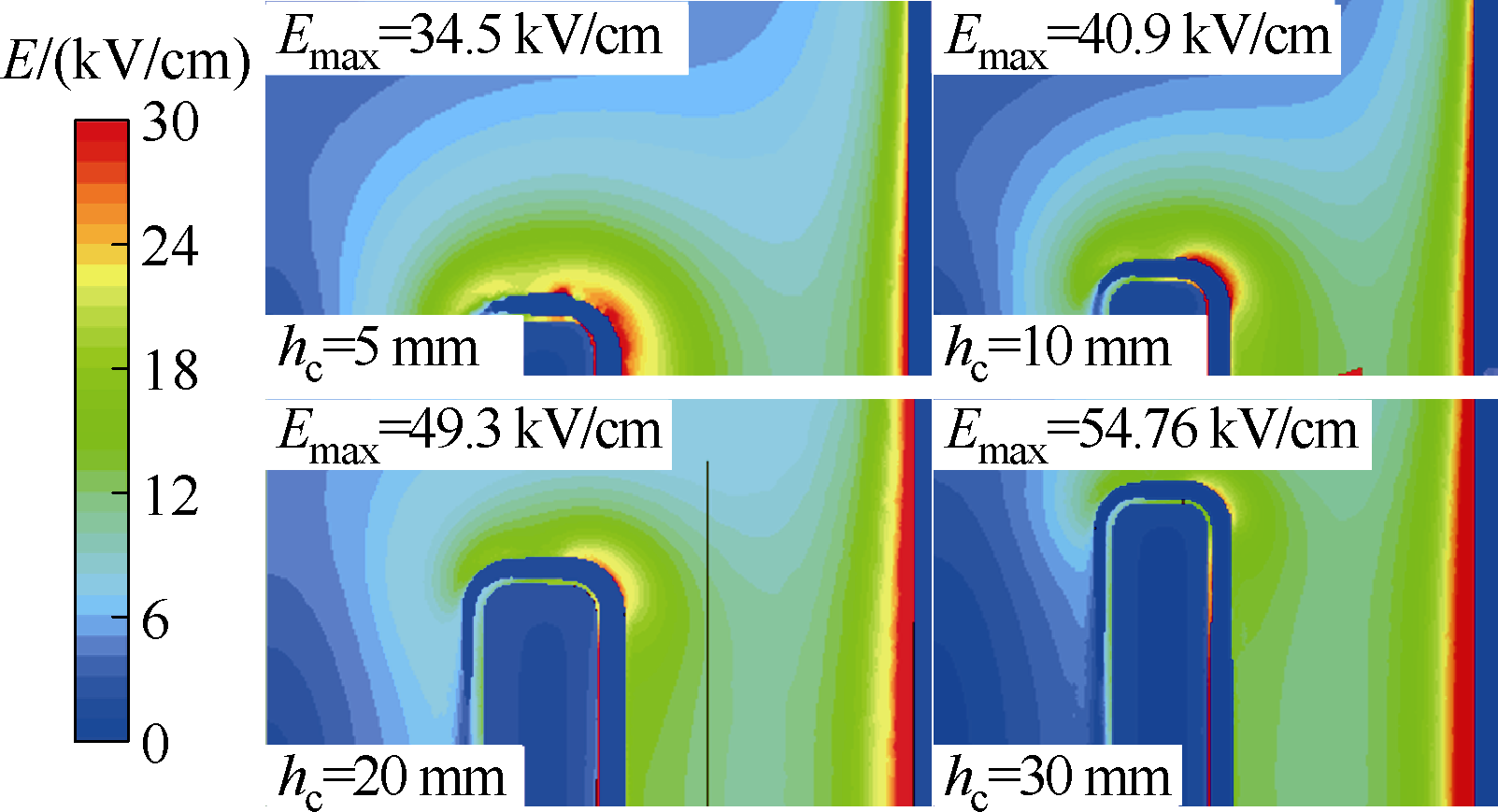

图12展示了不同磁心高度下HCT型隔离取能结构静电场分布，仿真表明，通过减小磁心高度，磁心内部的电场能得到明显改善，当磁心高度h_c=5 mm时，二次绕组在20 kV激励条件下，E_max= 34.5 kV/cm；磁心高度h_c=30 mm时，E_max=54.76 kV/cm，磁心高度增加之后，高电场区域面积显著增加。

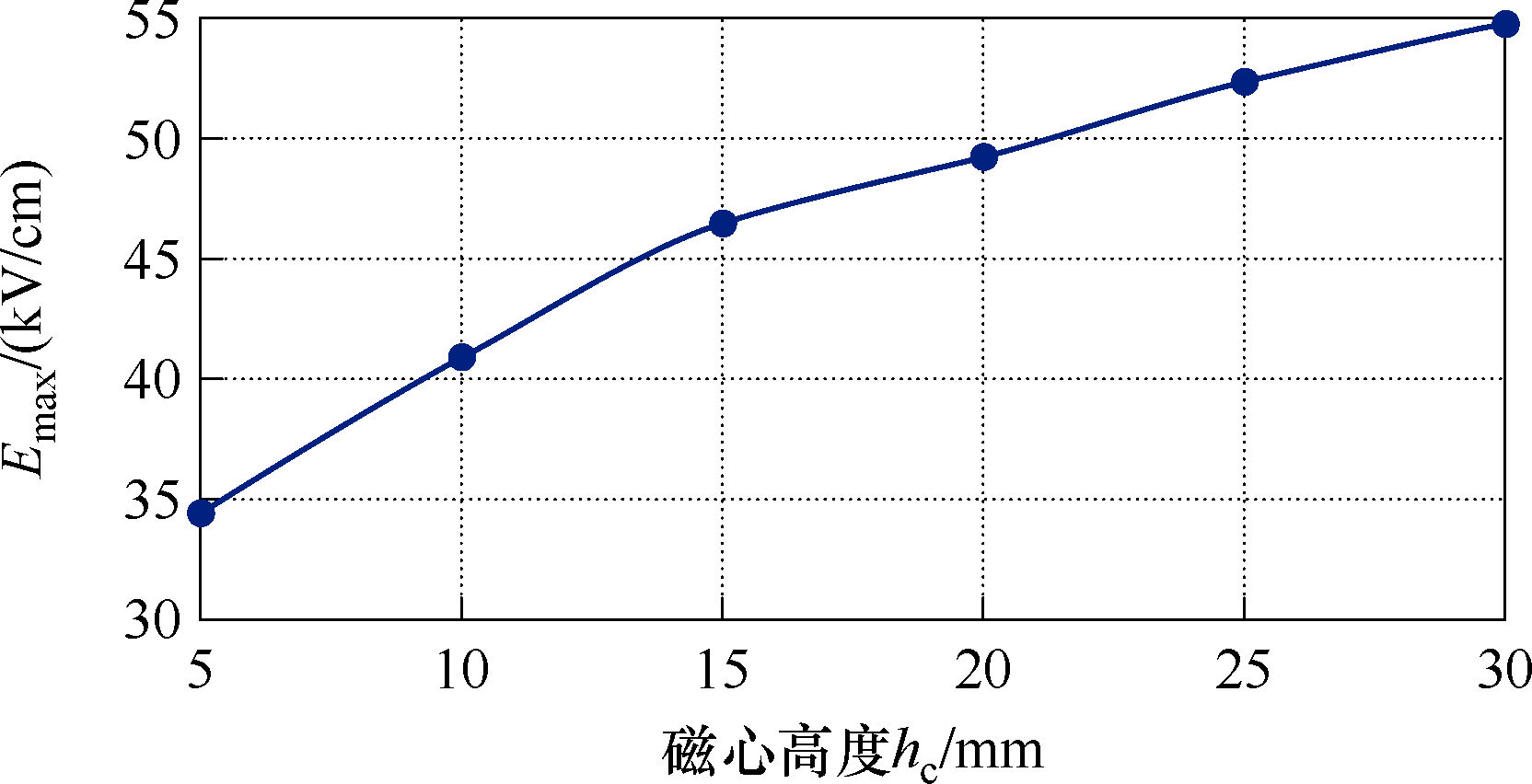

图13展示了磁心高度h_c对E_max的影响规律，随着磁心高度的增加，E_max值同样增加，当磁心高度增加到15 mm之后，上升斜率略有减小。磁心高度增加，E_max值也增加的原因是作为高压端的二次绕组同低压端的一次绕组的相对有效面积有所增加，这使得HCT型隔离取能结构的内部电场增大，因此为了有效改善HCT型隔离取能内部电场分布，可以采用低高度的磁心，但磁心过小，会减小磁心的截面积，过小的磁心截面积会使磁设计严重受限。综上所述，结合电气设计和绝缘性能，5~10 mm被视为了磁心内径设计范围。

2.4 一次绕组结构影响特性分析

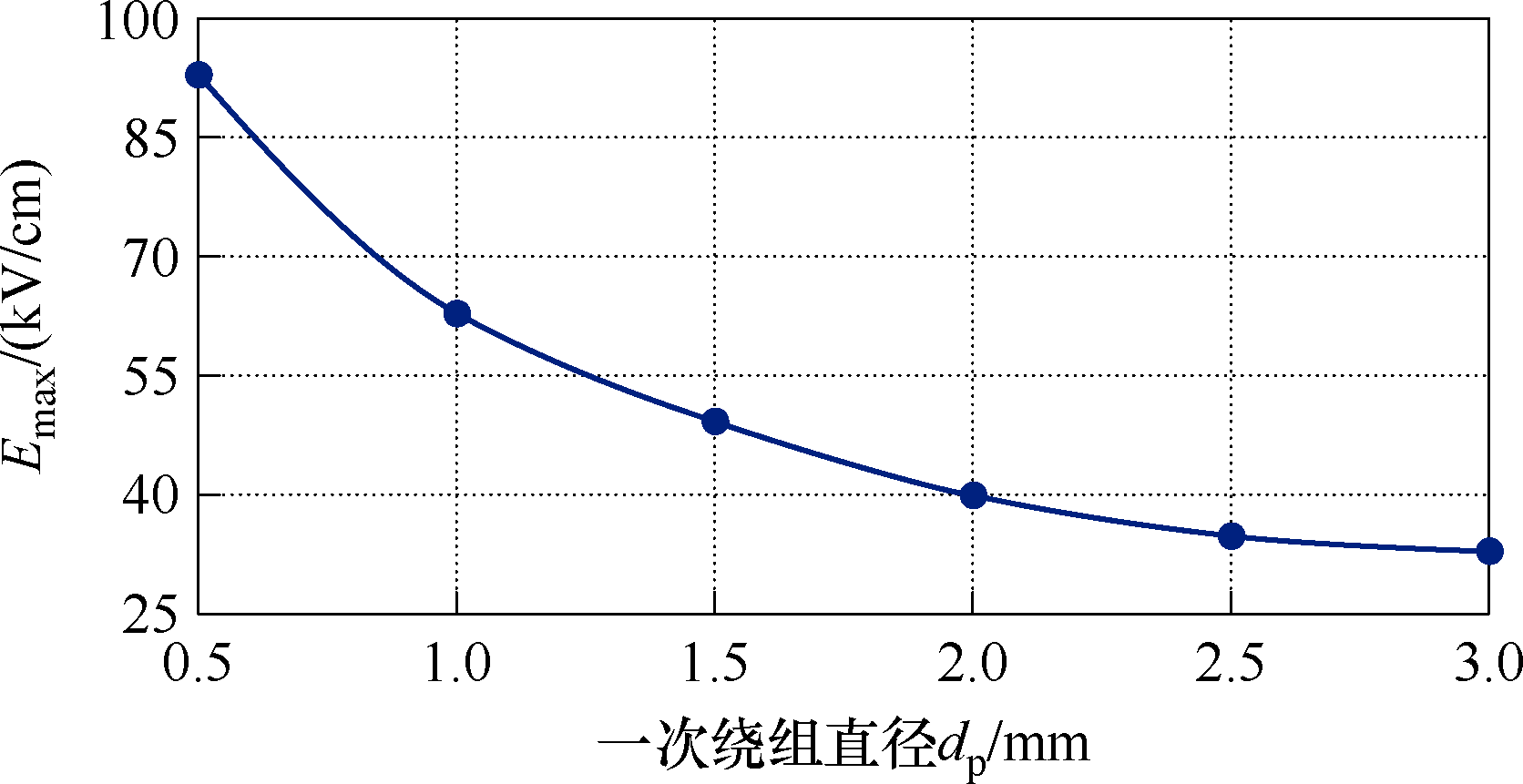

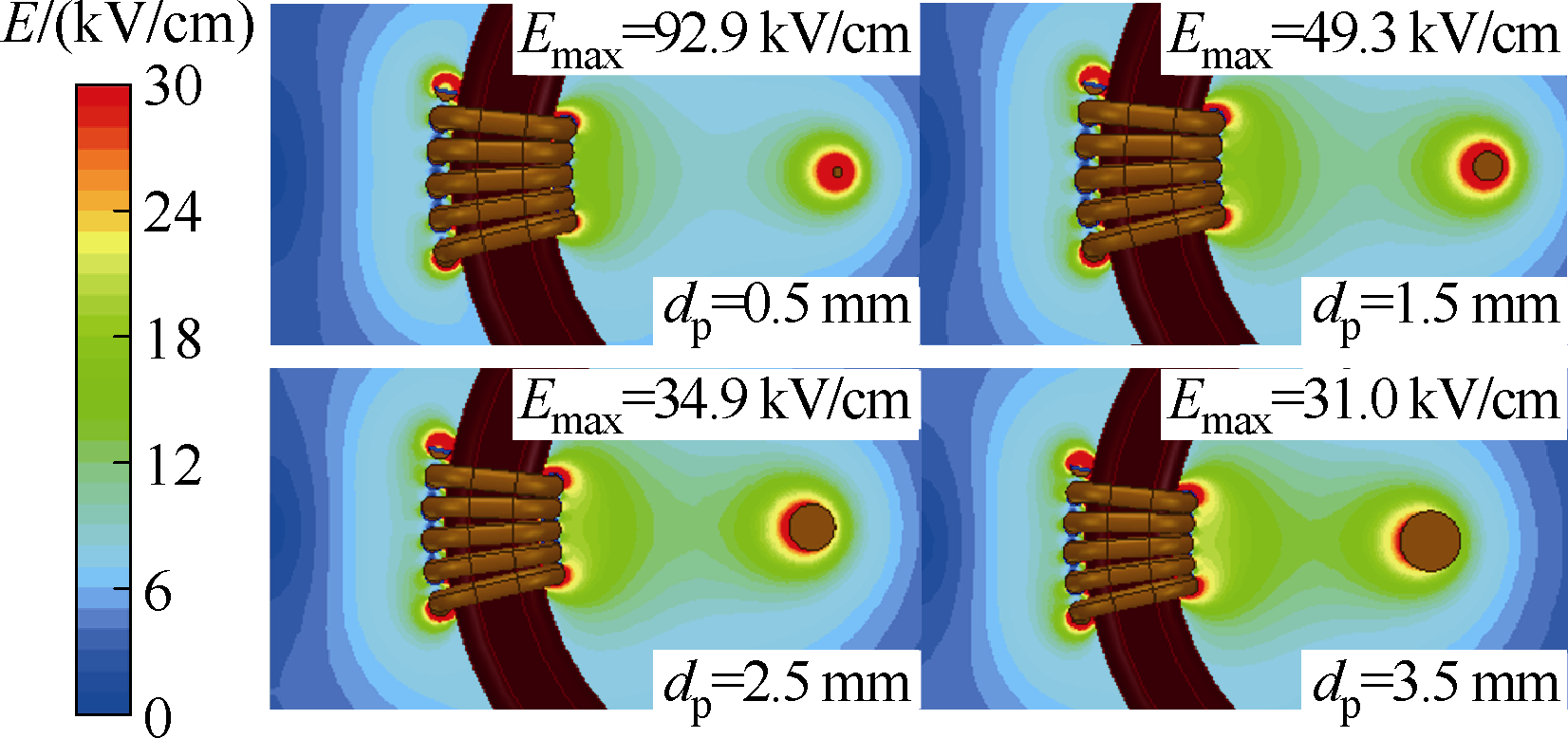

本节针对一次绕组直径与E_max之间的关系进行了分析。图14展示了不同一次绕组直径d_p下，取能结构内部电场分布。结果显示，通过增大磁心内径，最大电场强度有所消减，一次绕组直径为0.5 mm时，E_max=92.9 kV/cm。当一次绕组直径为3.5 mm时，E_max=31.0 kV/cm。但是可以观察到随着一次绕组直径增大，内部电场强度超过12 kV/cm的区域面积是有所增大的。图15呈现的是一次绕组直径对E_max的影响规律。

2.5 HCT型隔离取能电源绝缘性能优化设计方法

2.1~2.3节已讨论了HCT型隔离取能电源中关键结构参数对内部电场分布以及最大电场强度E_max的影响规律，在通过有限元仿真确定HCT型隔离取能关键设计参数时，需要权衡设计绝缘能力、装置体积等多个因素。

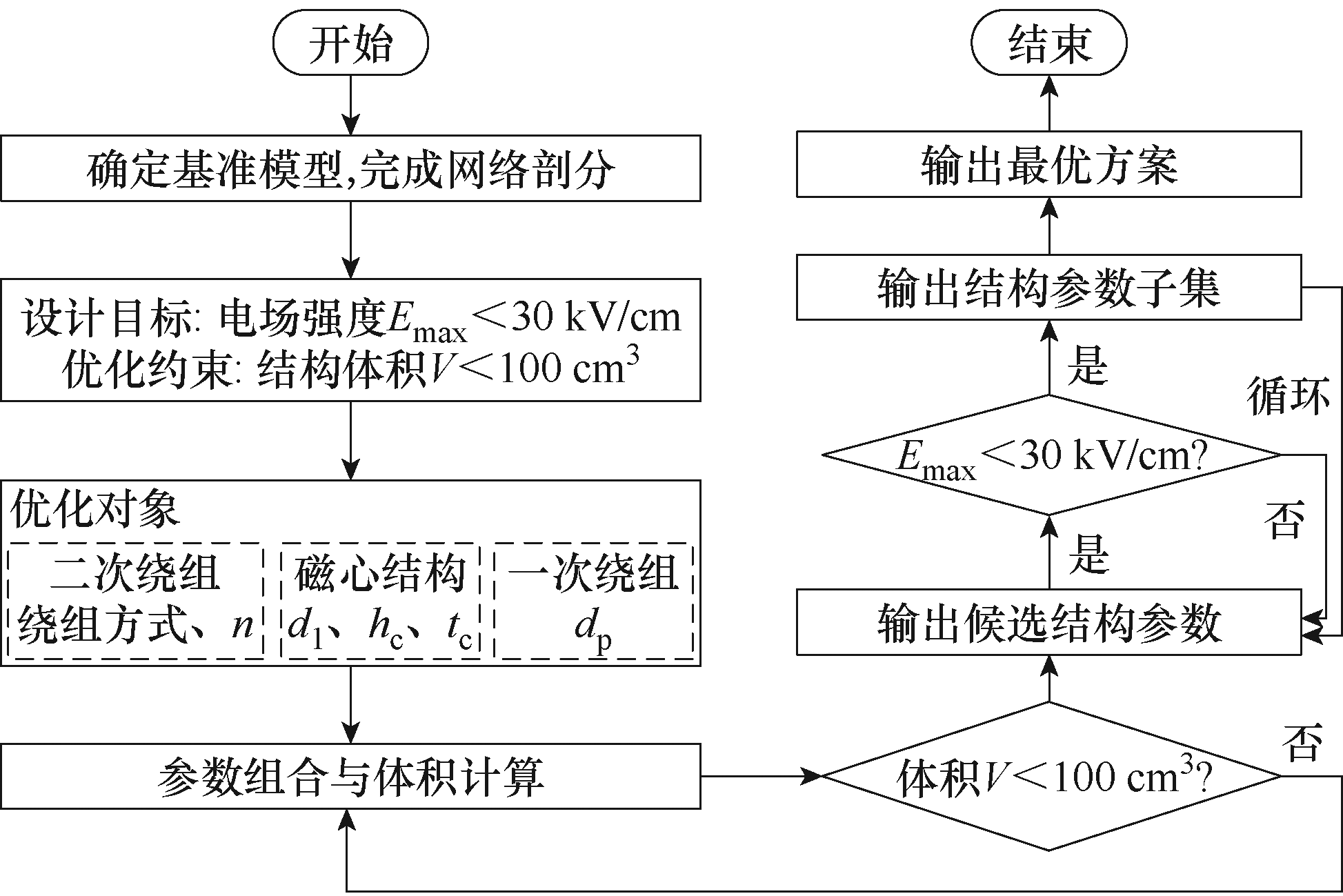

基于此，本节提出了一种基于有限元仿真的HCT型隔离取能电源绝缘能力优化设计方法，如图16所示。该方法通过优化隔离电源结构参数改善内部电场分布，并以体积为限制条件，确保在尽可能小的体积下实现最大的绝缘能力。首先明确设计目标，即在体积不超过100 cm³的前提下，将结构内部的最大电场强度E_max控制在30 kV/cm以下。为此，针对HCT型取能结构的二次绕组、磁心和一次绕组三个核心部件分别进行优化。接着通过有限元仿真确定各参数对电场分布的影响，并据此设定优化范围。然后在该范围内进行参数组合并计算每个组合对应的体积。若某一组合的体积小于100 cm³，则将其选为候选方案。对于所选候选方案，通过有限元仿真进一步验证其E_max是否小于30 kV/cm。若未达到要求，则重新调整参数并优化。通过仿真反复迭代验证，最终在所有候选组合中选择最优解，以确保了在最小体积内实现最佳的绝缘能力。

3 实验结果与分析

收起

3.1 高压实验平台搭建

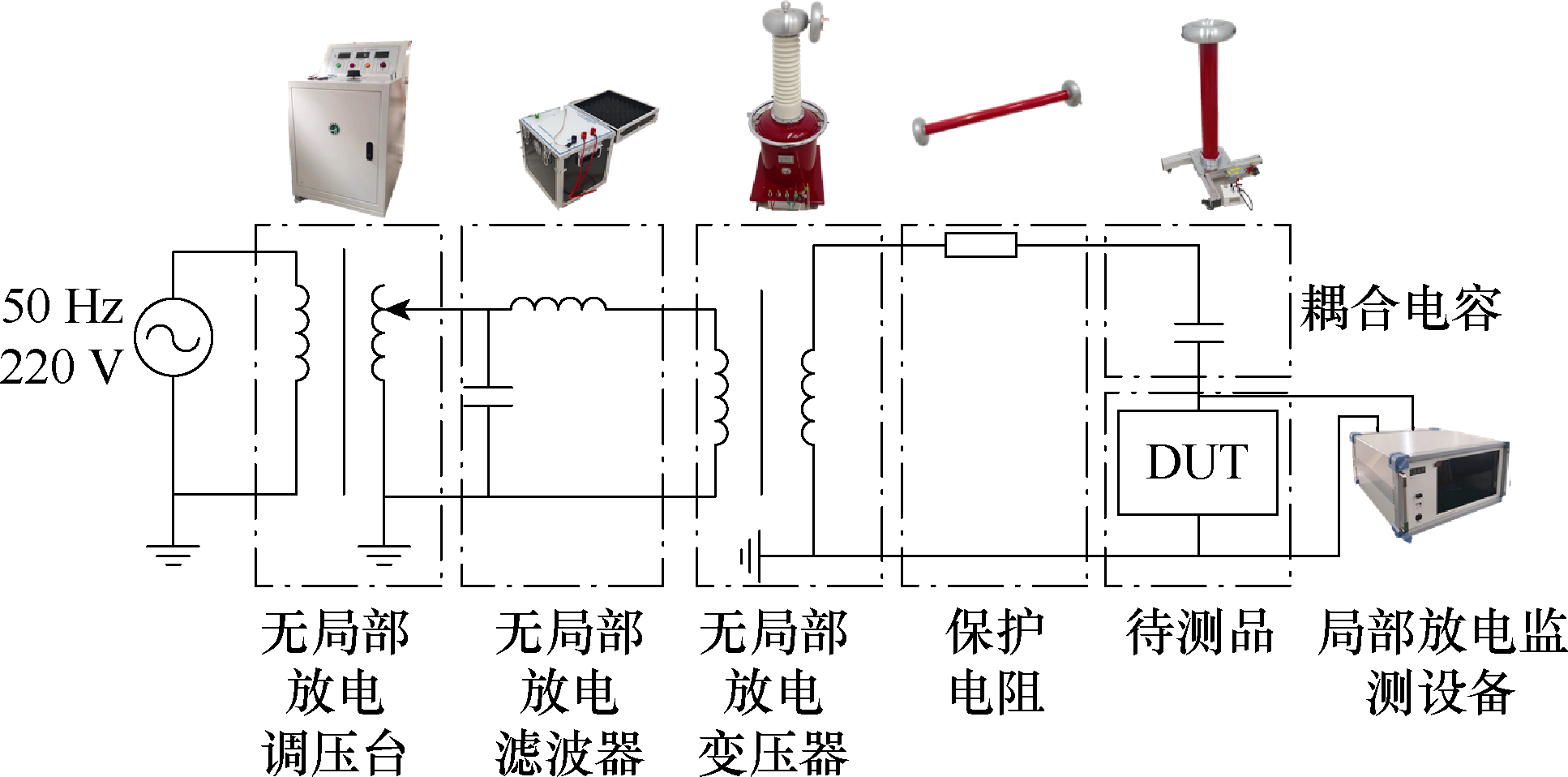

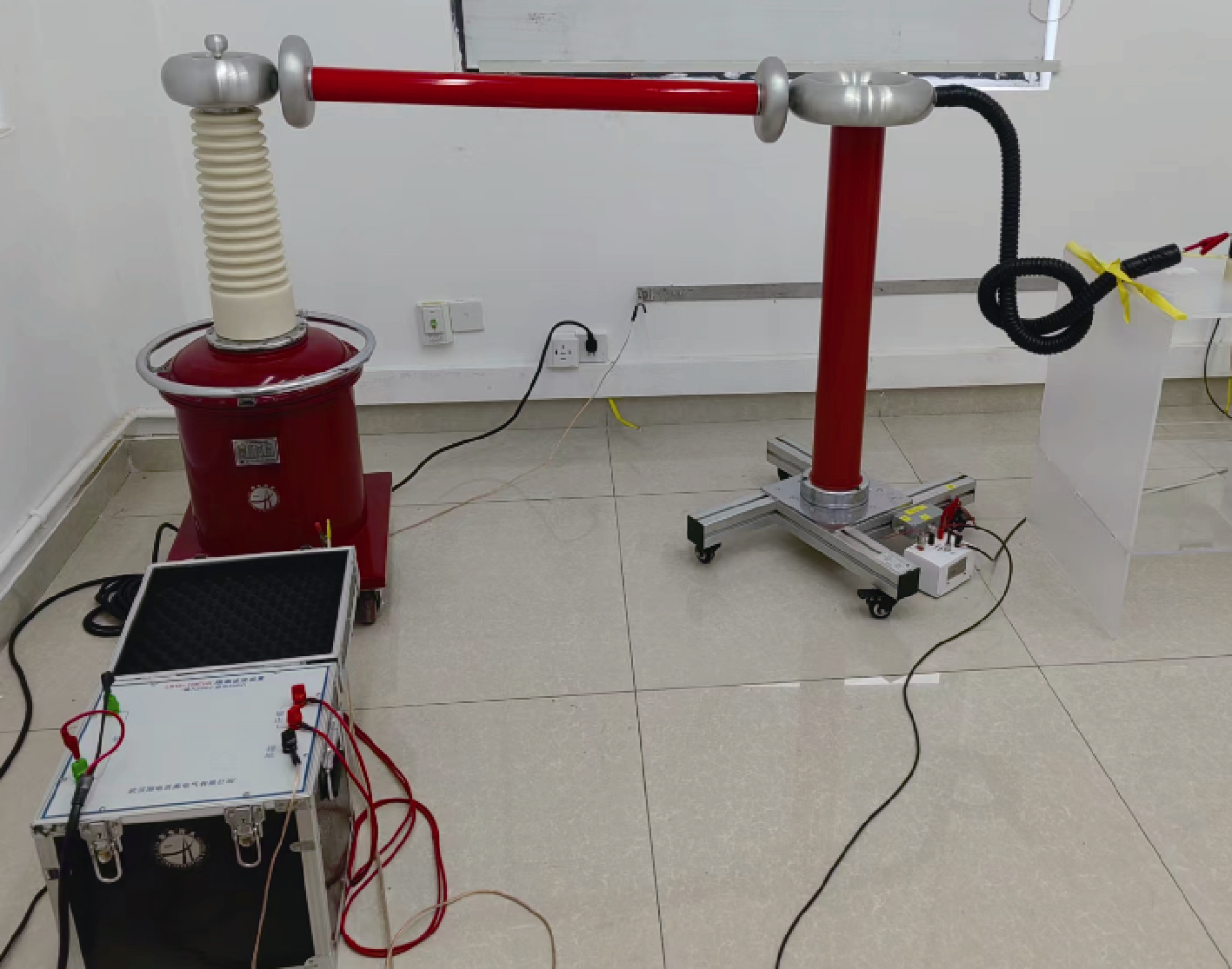

为了验证HCT型隔离取能结构参数对绝缘特性的影响规律，本文搭建了高压测试实验平台，实验平台原理如图17所示。

本平台采用了脉冲电流法采集局部放电信号，其主要装置包括了输入电压为220 V的无局部放电调压控制台，10 kV·A无局部放电滤波器，10 kV·A/ 100 kV的无局部放电实验变压器，100 kV/5 kΩ 的高压保护电阻，100 kV/800 pF耦合电容以及局部放电监测设备GDJF-2008系列。高压实验平台实物如图18所示，该实验平台能产生最高50 kV（RMS值）的工频测试电压，输出容量为10 kV·A，可实现10 kHz~1 MHz的宽带测量，额定电压下系统局部放电量小于5 pC。该平台能实现局部放电起始电压（Partial Discharge Initial Voltage, PDIV）以及视在电荷量的测量。

测量研究关键结构参量对PDIV以及放电量幅值的影响特性，采用逐步升压法，以0.5 kV为步长逐渐提高电压并维持该电压等级1 min，随后继续升压直至产生PD脉冲信号，继续施加电压，记录每增加0.5 kV之后每分钟所测的最大视在电荷量，直到所测视在电荷量超过1 000 pC。为确保数据可靠性，在完成单次实验之后重复以上实验完成两个周期的测试。

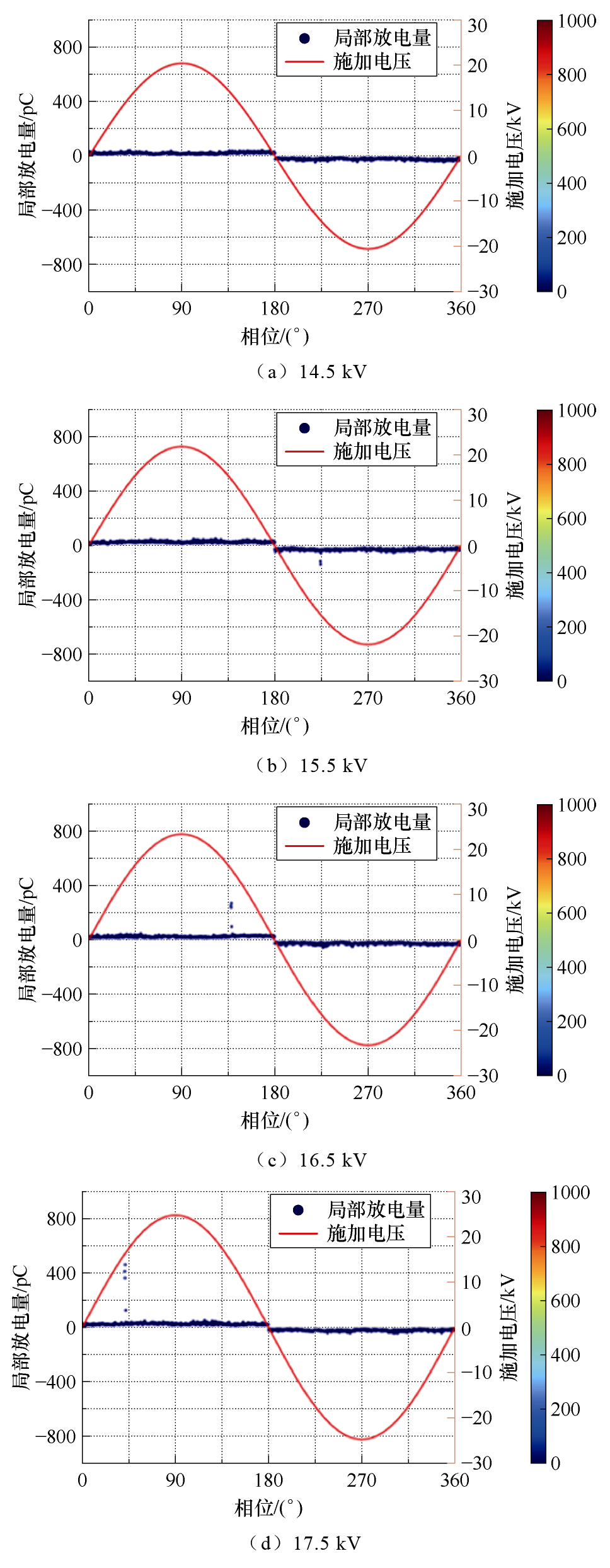

以图19所示待测品在不同电压下的放电幅值为例，本节测试了内径为30 mm，厚度为5 mm，高度为10 mm，二次绕组匝数为5的HCT型隔离取能结构在不同电压下的放电幅值。当施加电压为14.5 kV时，并没有检测到明显的局部放电现象，当电压施加到15.5 kV时，检测到待测品出现了49 pC的局部放电量，将该电压定义为PDIV。随着电压加到16.5 kV和17.5 kV，设备分别检测到269 pC和463 pC的局部放电量。通过测量待测品在不同电压等级的放电量，可以得到该待测品的局部放电起始电压和该待测品放电赋值同电压等级的增长关系，后续实验都将基于该操作。

3.2 关键结构参量影响特性实验验证

本节通过高压实验平台测试了关键结构参量对局部放电起始电压的影响规律和各结构参数下电压等级同放电幅值的增长特性，以此来评估各关键结构参量对绝缘性能的影响特性。

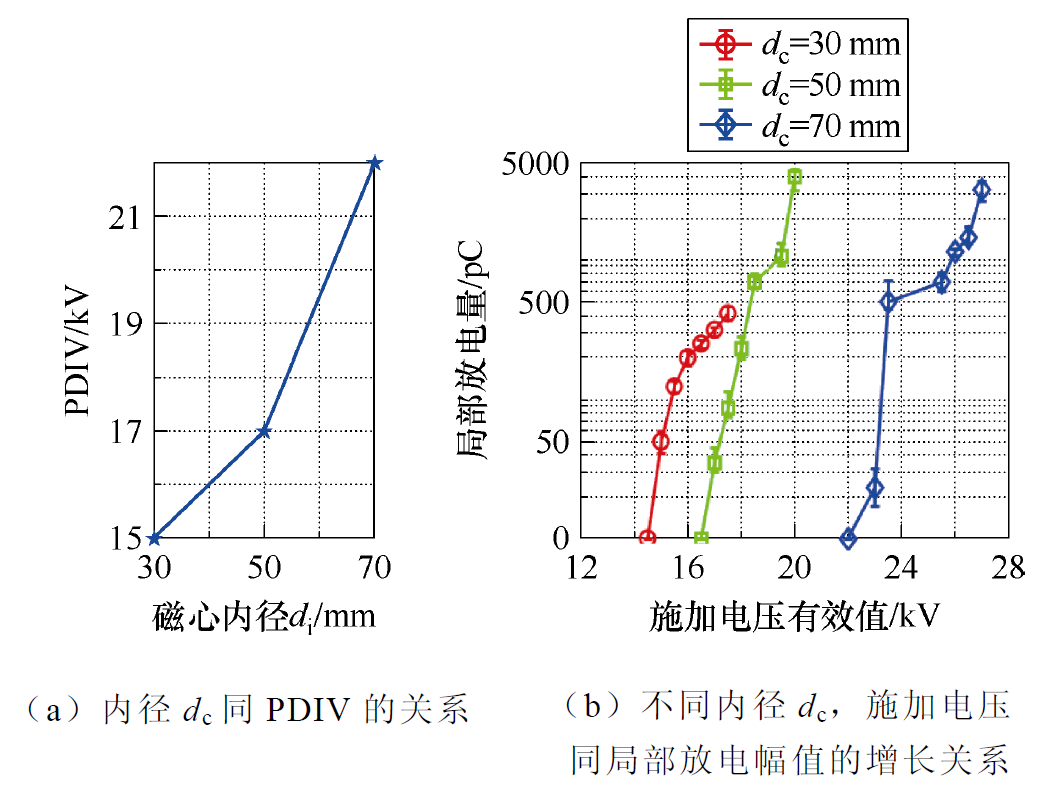

图20展示了不同磁心内径d_c的高压测试结果。三个磁心厚度皆为5 mm，高度为10 mm，磁心内径变化步长选择为20 mm，分别为30 mm、50 mm、70 mm。图20a为磁心内径d_c同PDIV的关系，实验结果显示，扩大磁心内径以提高二次侧隔离距离确实是最有效的增强隔离取能电源绝缘能力的方式，当d_c=30 mm时，PDIV=15 kV，当内径扩大到70 mm之后，PDIV增加至22 kV，该实验结果同仿真得出的规律始终保持一致。图20b为不同磁心内径的HCT型隔离取能结构，在不同施加电压下视在电荷放电量的增长关系。d_c=50 mm且施加电压达到16 kV时，隔离取能结构视在电荷局部放电量突破1 000 pC，最高局部放电量4 430 pC，而厚度d_c= 30 mm时，施加3 kV之后，HCT型隔离取能结构的视在电荷局部放电量仍未超过1 000 pC。

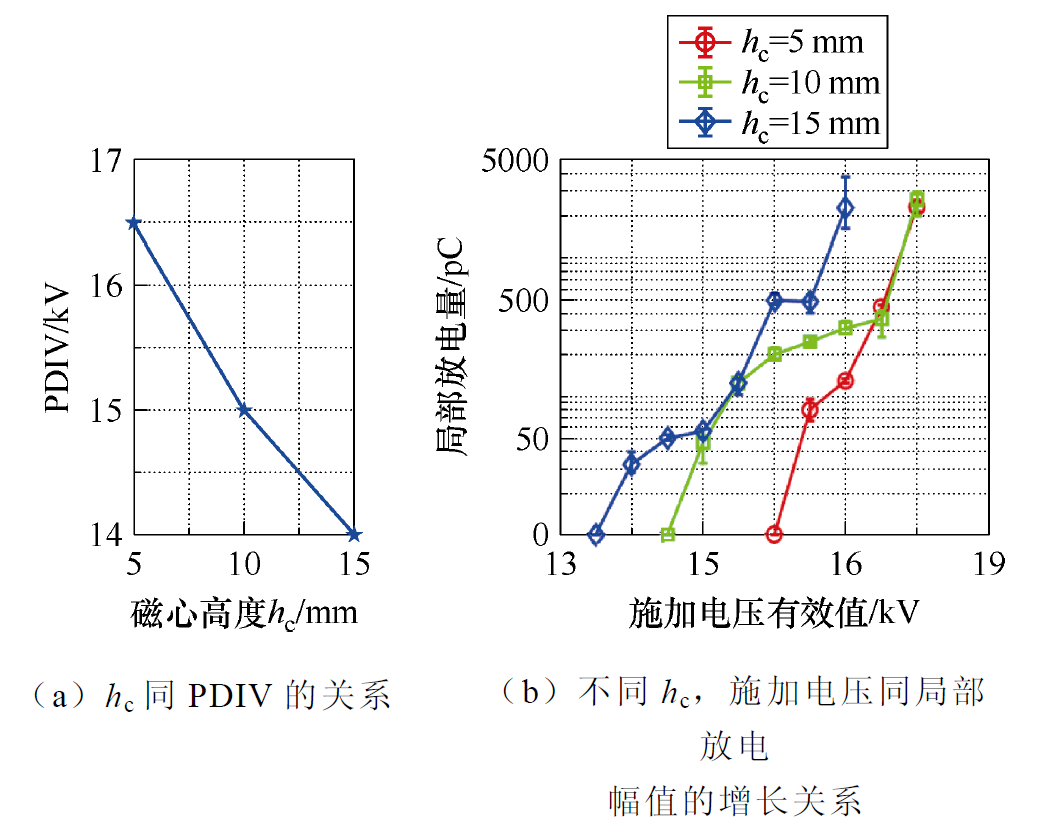

图21展示了不同磁心高度h_c的高压测试结果。三个磁心内径皆为30 mm，厚度为5 mm，磁心高度变化步长选择为5 mm，分别为5 mm、10 mm、15 mm。图21a为磁心高度h_c同PDIV的关系，结果显示随着磁心高度增加，局部放电起始电压降低，意味着随着磁心高度的增加，HCT型取能结构绝缘性能降低。当磁心高度为5 mm时，HCT型隔离取能电源PDIV最大为16.5 kV，当磁心高度为15 mm时，PDIV值最小，为14 kV，该结果同仿真结果一致。图21b为不同磁心高度尺寸的HCT型隔离取能结构，在不同施加电压下视在电荷放电量的增长关系。从该图能观察到各高度结构尺寸，HCT型隔离取能结构的PDIV和施加电压同局部放电幅值的增长关系，当局部放电量超过1 000 pC便停止实验，三次实验结果通过误差棒的方式画出。h_c=15 mm在施加电压达到17 kV时，隔离取能结构视在电荷局部放电量突破1 000 pC，最高局部放电量为3 825 pC，这意味着高度越高，隔离取能电源越容易击穿。

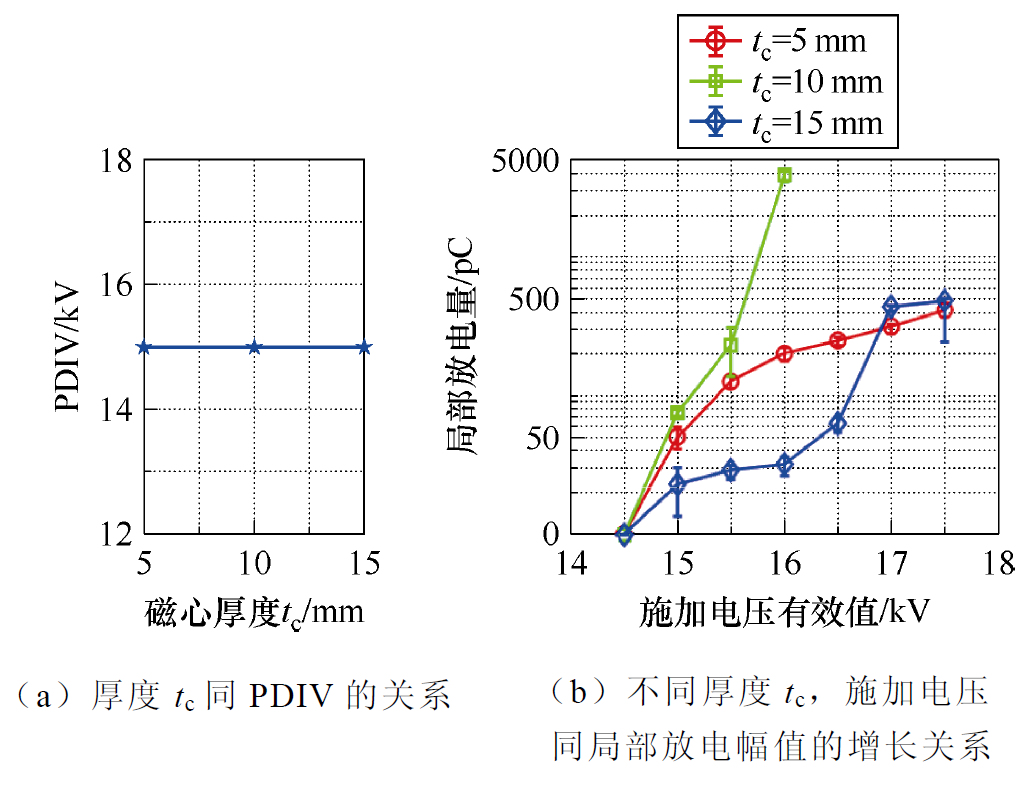

图22展示了不同磁心厚度t_c的高压测试结果。三个磁心内径皆为30 mm，高度为10 mm，磁心高度变化步长选择为5 mm，分别为5 mm、10 mm、15 mm。图22a为磁心厚度t_c同PDIV的关系，结果显示随着磁心高度增加，局部放电起始电压变化不明显，意味着随着磁心高度的增加，HCT型隔离取能结构绝缘性能变化不大，该实验结果同仿真结果一致。磁心厚度t_c为5、10和15 mm时，PDIV皆为15 kV。图22b为不同磁心厚度的HCT型隔离取能结构，在不同施加电压下视在电荷放电量的增长关系。该图反映了各厚度结构尺寸下，HCT型隔离取能结构的PDIV和施加电压同局部放电幅值的增长关系。h_c=15 mm在施加电压达到16 kV时，隔离取能结构视在电荷局部放电量突破1 000 pC，最高局部放电量4 430 pC，而厚度t_c=30 mm 时，施加3 kV之后，HCT型隔离取能结构的视在电荷局部放电量仍未超过1 000 pC。

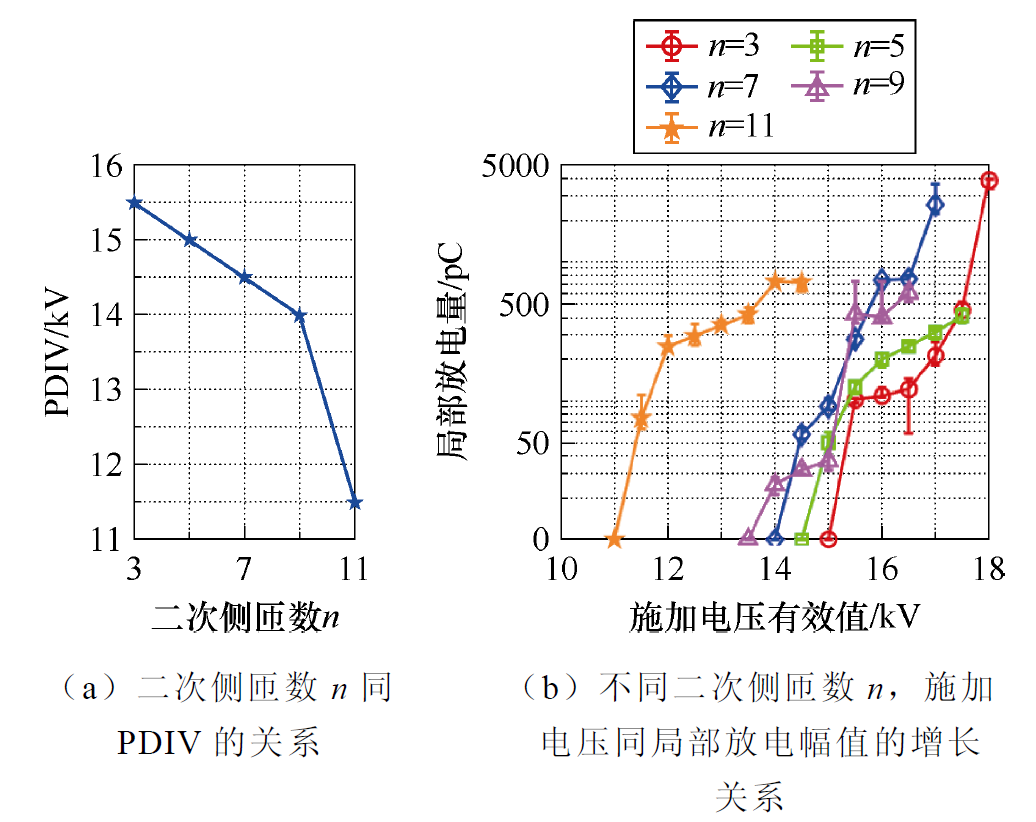

图23展示了不同二次绕组匝数n的高压测试结果。磁心内径为30 mm，厚度为5 mm，高度为10 mm，二次绕组匝数步长为2，分别为3、5、7、9、11。图23a为二次绕组匝数n同PDIV的关系，结果显示随着绕组匝数增加，局部放电起始电压降低，实验结果同静电场仿真结论相同。当二次绕组匝数为3时，HCT型隔离取能电源PDIV最大，为15.5 kV，当二次绕组匝数为11时，PDIV值最小，仅为11.5 kV，在匝数范围3~9内，PDIV同匝数呈线性关系，然而当匝数继续增大，增大到11时，PDIV锐减2.5 kV。图23b为不同二次绕组匝数的HCT型隔离取能结构，在不同施加电压下视在电荷放电量的增长关系，从该图能观察到在不同二次绕组匝数下，HCT型隔离取能结构的PDIV和施加电压同局部放电幅值的增长关系。

3.3 耐压实验稳定性验证

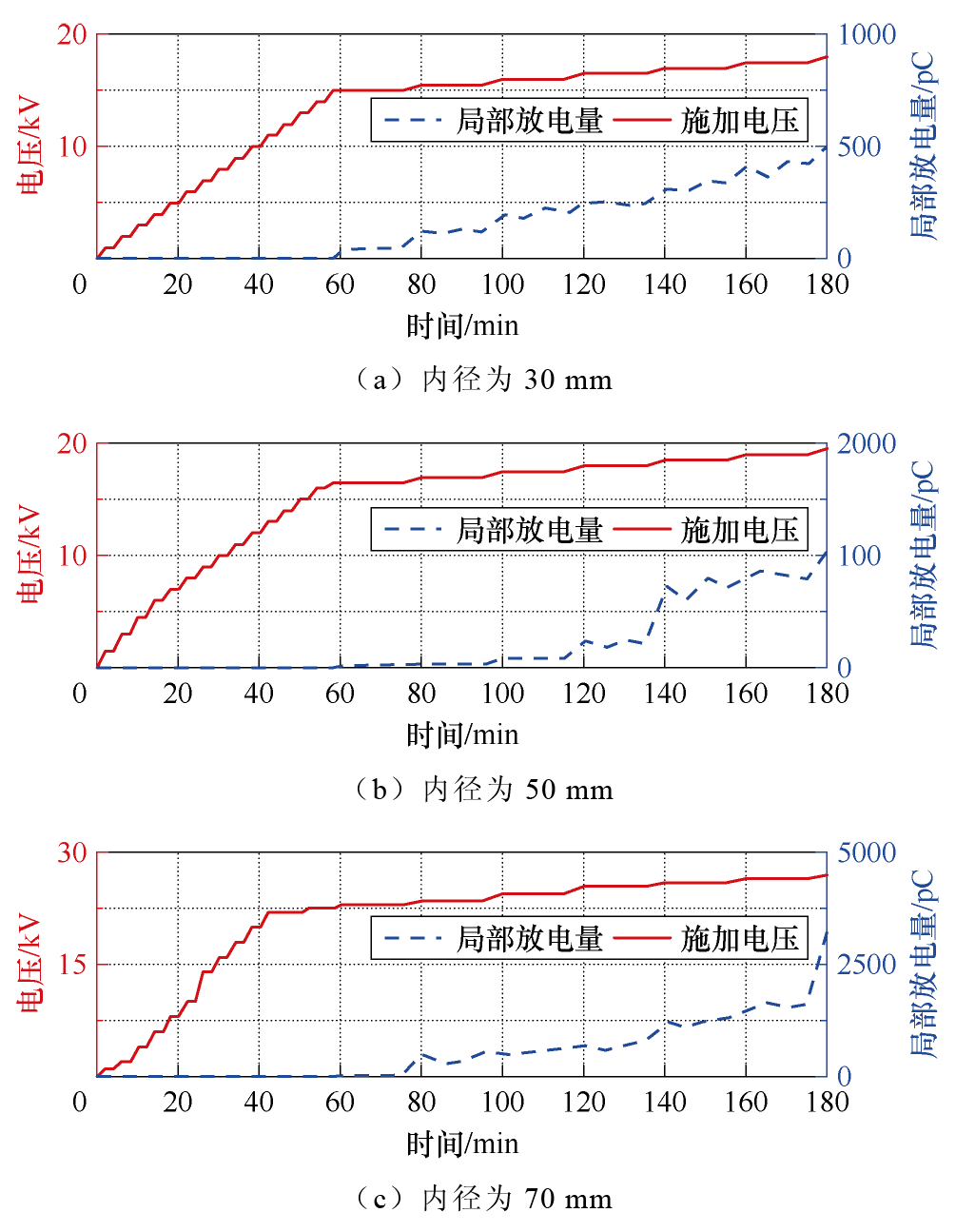

此外，本节还对不同结构参数的隔离取能结构开展了180 min的耐压测试，但因篇幅原因不一一呈现，本节以不同磁心内径为例展示了其测试结果，如图24所示。

出现局部放电现象前，在每个测量等级下维持1 min的时间，待测品出现局部放电现象之后，在对应的局部放电初始电压下维持一段时间，不同结构尺寸的隔离取能装置均未出现放电量陡增或击穿现象，本实验验证了不同磁心结构长期运行的稳定性。

4 结论

收起

本文主要对高压SiC器件HCT型隔离取能结构的绝缘特性进行了研究，对磁心结构的内径、高度、厚度，一次绕组的绕制方式、线径，二次绕组的绕制方式、匝数共7个关键结构因素对电场分布及最大电场强度进行了分析，提出了紧凑型尺寸约束下的电场优化设计方法。此外，通过搭建的高压测试平台阐明了关键结构参量对局部放电起始电压和放电量的关联规律和耐压特性。仿真和实验结果表明：集中绕组对比分散绕制具有更均匀电场，磁心结构的内径和高度，绕组的匝数和直径均会对电场和局部放电产生显著影响，但是磁心结构的厚度对电场强度和局部放电作用较弱。本研究不仅为HCT型隔离取能电源的设计与优化提供了理论依据，还通过实验验证了关键结构参数对绝缘性能的具体影响特性。

基金

收起

重庆市技术创新与应用发展重大专项(CSTB2024TIAD-STX0024)
