分段供电永磁直线同步电机的新型滑模速度控制策略

PDF下载

周世炯 ¹^,² , 李耀华 ¹^,² , 史黎明 ¹^,² , 孔甘霖 ¹^,² , 刘进海 ¹^,²

电工技术学报 | 电机及其系统 2025,40(8): 2464-2476

收起

电工技术学报 | 电机及其系统 2025, 40(8): 2464-2476

分段供电永磁直线同步电机的新型滑模速度控制策略

全屏

周世炯¹^,², 李耀华¹^,², 史黎明¹^,², 孔甘霖¹^,², 刘进海¹^,²

作者信息

1.高密度电磁动力与系统全国重点实验室中国科学院电工研究所北京 100190

2.中国科学院大学北京 100049

周世炯男，1995年生，博士研究生，研究方向为大功率电力电子变换技术与直线电机驱动控制。E-mail: shijiongz@mail.iee.ac.cn

通讯作者:

史黎明男，1964年生，研究员，博士生导师，研究方向为特种电机设计和驱动控制、无线电能传输技术等。E-mail: limings@mail.iee.ac.cn

Novel Sliding Mode Speed Control Strategy of Permanent Magnet Linear Synchronous Motors with Section Power Supply

Shijiong Zhou¹^,², Yaohua Li¹^,², Liming Shi¹^,², Ganlin Kong¹^,², Jinhai Liu¹^,²

Affiliations

1. State Key Laboratory of High Density Electromagnetic Power and Systems Institute of Electrical Engineering Chinese Academy of Sciences Beijing 100190 China

2. University of Chinese Academy of Sciences Beijing 100049 China

出版时间: 2025-04-25 doi: 10.19595/j.cnki.1000-6753.tces.L11001

文章导航

摘要

收起

针对分段供电永磁直线同步电机（PMLSM）在运行过程中易受外部扰动、参数变化等因素的影响，该文提出了一种新型滑模控制器与终端滑模扰动观测器（TSMDO）相结合的速度控制策略。首先，分析了传统滑模控制器存在收敛速度和抖振程度相互矛盾的问题。其次，设计了一种新型的滑模趋近律，使得所提滑模速度控制（SMSC）加快了系统的收敛速度、抑制了滑模的抖振、保证了电机速度跟踪的动态性能。然后，为了提升电机速度跟踪的稳态性能，基于终端滑模理论设计了TSMDO，该观测器可以对外部扰动、参数变化等不确定性因素进行观测并补偿。最后，通过与PI控制、传统SMSC的对比实验，验证了所提控制策略的有效性。实验结果表明，所提控制策略不仅提高了分段供电PMLSM速度跟踪的动态和稳态性能，而且减小了加速度波动。

关键词

永磁直线同步电机 / 加速度波动 / 滑模速度控制 / 终端滑模扰动观测器

Abstract

收起

Permanent magnet linear synchronous motors with section power supply are affected by disturbances like load force, detent force, and friction force. In the field of electromagnetic drive, the stator track is long. Linear motors usually adopt a segmented structure to save inverter capacity. However, it is difficult to ensure that the air gap of each segmented stator is equal during installation. Therefore, the mover is affected by the normal force. In addition, the load is usually accelerated to the target speed in a short time, so electromagnetic drive devices are usually operated under high current and high acceleration conditions, where the motor parameters are prone to change. Due to the lack of intermediate transmission devices in PMLSMs, these disturbances will directly affect the motor drive system and are included in the output of the controller. An SMSC with a novel convergence law is designed to ensure the fast convergence of speed and suppress the chattering. The designed TSMDO observes the disturbance output to ensure the disturbance suppression performance. Then, the acceleration fluctuations are reduced, and the thrust fluctuations are suppressed in the motor output.

Firstly, a mechanical motion model of PMLSM is established based on Newton's second law. It takes the disturbances as the lumped disturbance d(t) caused by load force, detent force, friction force, normal force, and parameter variation. Secondly, the shortcomings of conventional sliding mode control are analyzed, and a new adaptive sliding mode approaching law is proposed. The designed sliding mode approaching law ensures that variables can approach the sliding mode surface at a fast speed. As the state variables of the system gradually approach the sliding mode surface, the designed sliding mode approaching law can reduce the speed to weaken chattering. Then, due to the presence of d(t) in the output of the sliding mode speed controller, the TSMDO is designed to compensate for it. This observer is equivalent to a first-order low-pass filter. Finally, the proposed SMSC strategy is compared with PI control and conventional SMSC.

The experiments show that the PI controller can improve the dynamic tracking performance of speed by increasing h. However, this increases the acceleration fluctuation. At the same time, there is a noticeable overshoot when the rotor enters the constant speed range. The conventional SMSC has better dynamic tracking performance than PI control, resulting in small acceleration fluctuations. However, due to the fixed sliding mode gain, the increasing sliding mode gain increases the overshoot. The proposed SMSC has a faster tracking speed and better dynamic response than the conventional approaching law because of the new sliding mode approaching law. The proposed SMSC can adaptively change its gain when the speed state changes, ensuring good speed-tracking performance and reducing overshoot. The designed TSMDO effectively reduces the impact of thrust disturbances, acceleration fluctuations, and thrust fluctuations.

The main conclusions are as follows. (1) The proposed new sliding mode approaching law has a fast convergence speed due to the adaptive gain function f(x₁, s) for adaptively adjusting the sliding mode gain. It can weaken chattering, ensuring speed dynamic tracking performance and convergence speed. (2) The designed TSMDO has a small chattering phenomenon. The introduction of TSMDO effectively suppresses the total disturbance d(t) in the SMSC output, reduces acceleration fluctuations, and ensures stable thrust output of the motor.

Key words

Permanent magnet linear synchronous motors / acceleration fluctuations / sliding mode speed control / terminal sliding mode disturbance observer

引用本文

周世炯, 李耀华, 史黎明, 孔甘霖, 刘进海. 分段供电永磁直线同步电机的新型滑模速度控制策略. 电工技术学报, 2025 , 40 (8) : 2464 -2476 . DOI: 10.19595/j.cnki.1000-6753.tces.L11001

Shijiong Zhou, Yaohua Li, Liming Shi, Ganlin Kong, Jinhai Liu. Novel Sliding Mode Speed Control Strategy of Permanent Magnet Linear Synchronous Motors with Section Power Supply[J]. Transactions of China Electrotechnical Society, 2025 , 40 (8) : 2464 -2476 . DOI: 10.19595/j.cnki.1000-6753.tces.L11001

正文

收起

0 引言

收起

直线电机没有中间传动装置，直接带动载荷作直线运动，因此广泛应用于物流运输、磁悬浮交通、电磁推进和军事等领域。永磁直线同步电机（Permanent Magnet Linear Synchronous Motor, PMLSM）由于动子侧采用永磁体励磁，具有效率高、推力密度大、动态响应快等优势^[1-2]，主要适用于具有长行程、高速和高加速度特点的大功率电磁推进装置中。

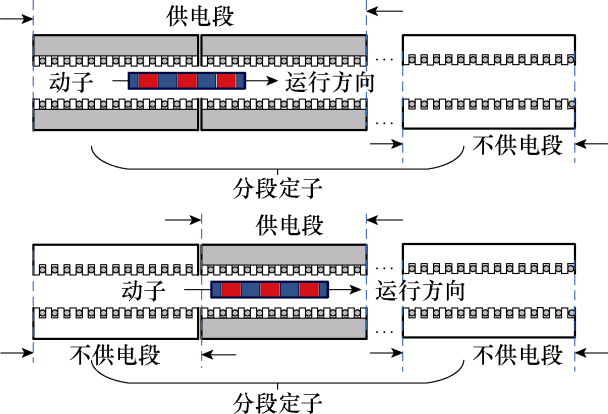

在相同的加速度下，载荷的目标速度越高，PMLSM所需的定子轨道就越长。此时，直线电机通常采用定子分段供电的结构^[3]，如图1所示。采用这种结构，逆变器便无需向整个定子轨道供电，仅需向与动子耦合的定子段供电，从而节省了逆变器的容量，提高了电压利用率^[4]。然而，采用该分段结构带来了边端效应^[5]，且在安装过程中难以保证每一段定子的气隙相等，因此动子在运行过程中会受到法向力的影响。法向力导致的扰动与负载力、定位力、摩擦力等外部扰动一同给电机的速度控制带来了挑战。此外，载荷通常是在短时间内被加速至目标速度，因而电磁推进装置通常运行在大电流、高加速度的工况下，电机参数容易发生改变^[6-7]，这意味着速度控制系统需具备一定的参数鲁棒性。

现有的文献中已经对多种直线电机速度控制的方法做出了研究，如自适应PI控制^[8]、模型预测控制（Model Predictive Control, MPC）^[9-11]、滑模控制（Sliding Mode Control, SMC）^[12-16]、自抗扰控制（Active Disturbance Rejection Control, ADRC）^[17]等。在这些控制方法中，SMC因其对参数变化的鲁棒性和对扰动的不敏感性而受到更多的关注。由于负载转矩的变化，电机的速度会发生振荡，对此文献[18]设计了一种基于滑模理论的永磁同步电机速度控制器，该控制器抑制了振荡，实现了参数失配时速度的鲁棒控制。文献[19]提出了一种基于自适应滑模趋近律的快速终端滑模速度控制（Sliding Mode Speed Control, SMSC）方法，以提高跟踪精度。通过设计一种扩展滑模扰动观测器（Extend Sliding Mode Disturbance Observer, ESMDO）来估计内部和外部扰动，增强了系统的抗扰动能力。徐伟等学者设计了一种基于快速终端滑模控制理论的扩展状态观测器来估计电机系统的总扰动，提高了系统对前馈补偿后负载力扰动的鲁棒性^[20]。然而，SMC的鲁棒性是通过使用较大的开关增益来实现的。因此，在SMC中会出现抖振问题，这是系统性能恶化的主要原因。为了解决抖振问题，SMC趋近律中的符号函数被饱和函数或Sigmoid函数取代^[21-22]，但滑模的快速收敛性难以保证。文献[23]通过引入低通滤波器来消除高频信号，将相位滞后引入控制系统。文献[24]设计了一种基于积分项控制律的二阶终端滑模控制器，通过使用非线性控制增益，抑制了感应电机控制系统的抖振。文献[25]提出了一种负载转矩观测器，该观测器利用趋近律的导数，通过高阶滑模的理论消除了抖振问题。文献[26]提出了一种新型非奇异快速积分终端滑模控制策略，该策略利用自适应控制算法来估计集总不确定性并减少抖振。

电磁推进装置对加速度有着较高的要求，负载力、定位力、摩擦力、法向力等外部扰动和参数变化不可忽视。由于PMLSM没有中间传动装置，这些扰动将直接作用于电机驱动系统。本文通过设计具有新型趋近律的滑模控制器来保证速度的快速收敛性并抑制抖振，设计终端滑模扰动观测器（Terminal extend Sliding Mode Disturbance Observer, TSMDO）观测并补偿包含在控制器输出中的扰动量。通过这种方法，既保证了电机控制系统速度跟踪的动态和稳态性能，又降低了加速度波动。最后在一台分段供电PMLSM上进行了对比实验验证。

1 电机机械运动数学模型

收起

考虑到dq轴系下PMLSM的数学模型，推力的方程为

（1）

F e = k f i q

其中

k f = 1.5 n p π ψ f τ

式中，F_e为电机的电磁推力；k_f为推力系数；i_q为电机的q轴电流；τ 为极距；n_p为极对数；ψ_f为永磁体磁链。

根据牛顿第二定律，并结合上述推力方程，电机的机械运动模型表示为

（2）

M a = F = k f i q − F r

式中，M为动子与载荷的总质量；a为动子的加速度；F为电机系统实际输出的推力；F_r为负载力、定位力、摩擦力、法向力等不同外部扰动的合力。进一步考虑电机在运行过程中参数发生的变化，根据式（2）可以推导得到

（3）

a = k f M i q − F r M = α i q − β = α n + Δ α i q − β n + Δ β

其中

α = k f M β = F r M

式中，Δα 和Δβ 分别为电机参数变化的影响；带有下标“n”的参数表示电机参数的标称值。最终，可以获得PMLSM的运动数学模型为

（4）

v ˙ = a = α n i q + d (t)

其中

d (t) = − β n − Δ α i q − Δ β

式中，v为动子的运动速度；

d (t)

为电机速度控制系统的总扰动，包括负载力、定位力、摩擦力、法向力和参数变化所致的扰动。

由式（4）可知，电机的加速度受到d(t)的影响。根据F=Ma，加速度的波动将导致系统输出推力的波动。为了保证电磁驱动系统具有良好的加速性能，d(t)需要得到相关处理。

2 传统滑模速度控制策略分析

收起

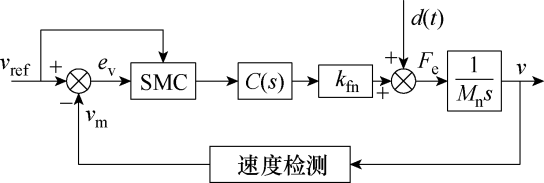

基于SMC的速度控制系统如图2所示。图中，M_n和k_fn分别为动子及载荷的质量和电磁推力系数的标称值；v_ref和v_m分别为速度给定值和测量值，C(s)为电流环传递函数。

假设两个状态变量x₁和x₂，并满足

（5）

x 1 = v ref − v m x 2 = x ˙ 1

若速度的测量足够准确，则v=v_m。将式（4）代入式（5），可得

（6）

x 2 = x ˙ 1 = v ˙ ref − α n i q − d (t)

为了提高系统状态变量的收敛速度并减少滑模跟踪误差，这里引入了积分滑模^[27-28]，得到积分滑模面为

（7）

s = x 1 + c ∫ x 1 d t

式中，s为滑模面；c为可以调节的滑模面参数。假定令滑模面满足s=0，根据式（5）和式（7）可以推导得到

（8）

x 2 = x 2 (0) e − c t x 1 = − c x 2 = − c x 2 (0) e − c t

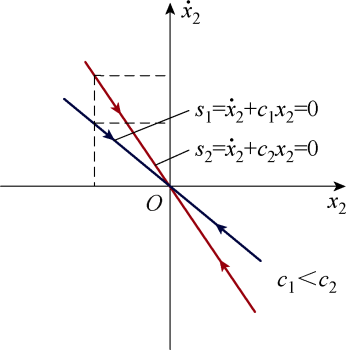

根据式（7）和式（8）可知，如果状态变量x₁到达滑模面（s=0, t→∞)，系统状态变量最终将收敛到0。调整c可以改变收敛速度。该系统的相平面坐标如图3所示，其中c的大小表示滑模面函数的斜率。c的值越大，状态变量沿着滑模面收敛到坐标原点的速率就越快。

进一步地，为了追求较快的收敛速度，可设计滑模趋近律为指数趋近律^[29]，有

（9）

s ˙ = − k 1 sign (s) − k 2 s

式中，k₁和k₂为可调滑模增益。将式（9）代入李雅普诺夫方程V=0.5s²，可得

（10）

V ˙ = s s ˙ = s − k 1 sign (s) − k 2 s = − k 1 s − k 2 s 2 ≤ 0

若可调参数满足：k₁>0，k₂>0，可得滑模控制器是稳定的。

根据式（6）、式（7）、式（9）可得到滑模速度控制器方程为

（11）

i q * = 1 α n v ˙ ref + c v ref − v m + k 1 sign (s) + k 2 s − d (t) α n

式中，

i q *

为滑模控制器的输出参考电流值。从式（11）中可以得到，总扰动部分d(t)包含在控制器方程的

输出中，这将影响速度控制系统的速度精度。同时，控制器的输出中也包含着开关项k₁sign(s)，这是引起滑模控制器抖振现象的根源，且k₁的大小直接决定了抖振的程度。求取式（9）从0~t的积分，有

（12）

t = s (0) − ∫ 0 t k 2 s d t k 1

根据式（12）不难发现，k₁的取值越大可以减小收敛时间t。然而，根据式（11），k₁增大会加剧系统的抖振现象，因此传统滑模控制器存在抖振抑制和收敛速度之间的矛盾。

3 所提新型滑模速度控制策略

收起

本节针对传统滑模控制器存在抖振抑制和收敛速度之间矛盾的问题，设计了基于新型滑模趋近律的滑模速度控制器。并且，针对滑模控制器输出中包含的总扰动d(t)，设计了终端滑模扰动观测器，观测并补偿扰动的影响。

3.1 新型滑模趋近律

当系统的状态变量远离滑模面时，所设计的滑模趋近律能够保证变量以较快的速度趋近于滑模面；当系统的状态变量逐渐逼近滑模面时，所设计的滑模趋近律能够减小变量趋近于滑模面的速度，达到削弱抖振的目的。

基于式（9）且满足

s s ˙ ＜ 0

，设计新型的滑模趋近律，并采用饱和函数代替符号函数，有

（13）

s ˙ = − f x 1, s sat (s) − k 2 s

式中，开关增益不再是常数，设计自适应函数

f x 1, s

为

（14）

f x 1, s = k 1 x 1 η + 2 π arctan s η ≥ 0

式中，η 为可调参数。自适应增益函数

f x 1, s

的参数满足：k₁>0，0<η <1。

由式（14）不难得到，当状态变量x₁的值较大，即距离滑模面s=0较远时，

x 1

与

s

取值都较大，此时自适应增益函数满足

（15）

f x 1, s ≈ k 1 x 1 η + 1 η ＞ k 1 x 1

可见，由于

x 1

的值较大，

k 1 x 1

大于传统滑模趋近律式（9）的固定增益k₁。因此，滑模控制具有更快的收敛速度。

当状态变量x₁的值较小，即靠近滑模面s=0时，

x 1

与

s

取值都较小，此时自适应增益函数满足

（16）

f x 1, s ≈ k 1 x 1

可见，自适应增益函数

f x 1, s

也随

x 1

的减小而减小。因此，随着x₁不断逼近滑模面s=0，自适应增益函数取值将小于传统滑模趋近律式（9）的固定增益k₁，减小了抖振。

根据V=0.5s²、式（10）、式（13）可推导得到

（17）

V ˙ = s s ˙ = − f x 1, s sat (s) s − k 2 s 2 ≤ − f x 1, s s − 2 k 2 V ≤ − 2 k 2 V

即

V ˙ + 2 k 2 V ≤ 0

。引入函数S(t)>0，不难得到

（18）

V ˙ + 2 k 2 V + S (t) = 0

进一步地，

V ˙ + 2 k 2 V = − S (t)

，解得

（19）

V (t) = V (0) e − 2 k 2 t − e − 2 k 2 t ∫ 0 t e 2 k 2 τ S (τ) d τ ︸ ＞ 0

即

V (t) ≤ V (0) e − 2 k 2 t

。将V=0.5s²代入可得

（20）

12 s 2 ≤ 12 s 2 (0) e − 2 k 2 t

即

s (t) ≤ s (0) e − k 2 t

。因此，该滑模控制器满足指数渐近稳定，k₂影响收敛速率的大小。

同理，如式（11）可得基于新型滑模趋近律的滑模速度控制器方程为

（21）

i q * = 1 α n v ˙ ref + c v ref − v m + f x 1, s sat (s) + k 2 s − d (t) α n

至此，基于自适应滑模增益的新型滑模控制器已经设计完毕。

下面通过仿真对比传统滑模控制和本小节所提滑模控制的抖振程度和趋近时间。式（21）中存在总扰动d(t)，这里将集总扰动d(t)替换为上界l，满足|d(t)|≤l，则得控制器输入为

（22）

i q * ​ = 1 α n v ˙ ref + c v ref − v m + f x 1, s sat (s) + k 2 s + l sign (s)

假设存在一个系统，有

（23）

x ˙ 1 = x 2 x ˙ 2 = − 10 x ˙ 1 + 10 u + d

式中，(x₁, x₂)为系统的状态，取初始状态(x₁(0), x₂(0))= (-2, -2)；u为系统的输入量；d为系统的扰动量。设计的滑模面为：

s = c e x + e ˙ x

，令状态误差e_x=x_ref-x₁，其中，x_ref为速度误差状态变量给定值，且x_ref=sin(2t)。

首先分析在无扰动，即d(t)=0的情况。根据前述分析，可知传统滑模控制器方程为：

u = x ¨ ref + c e ˙ x + 10 x ˙ 1 − d + k 1 sgn (s) + k 2 s / 10

，其中c=10， k₁=40，k₂=40；自适应滑模控制器方程为：

u = x ¨ ref + c e ˙ x + 10 x ˙ 1 − d + f x 1, s sgn (s) + k 2 s / 10

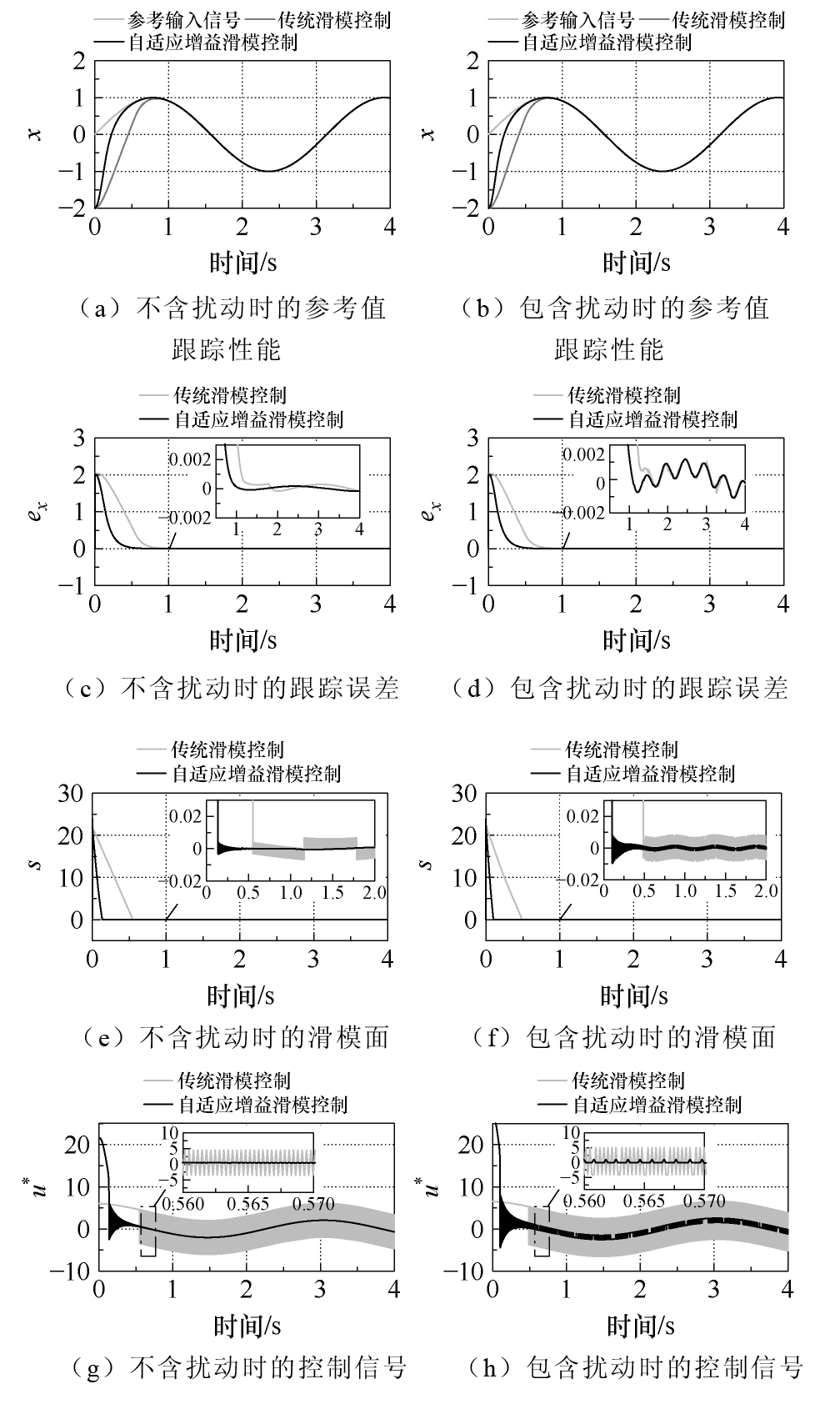

，其中η =0.5。仿真结果如图4a、图4c、图4e、图4g所示。

其次分析存在扰动d(t)=6sin(4πt)，在控制器方程中，扰动d(t)由lsign(s)补偿且l为扰动的上界，满足|d(t)|≤l，这里取l=6，则传统滑模控制器方程为：

u = x ¨ ref + c e ˙ x + 10 x ˙ 1 + l sgn (s) + k 1 sgn (s) + k 2 s / 10

；自适应滑模控制器方程为：

u = x ¨ ref + c e ˙ x + 10 x ˙ 1 + l sgn (s) + f x 1, s sgn (s) + k 2 s / 10

。仿真结果如图4b、图4d、图4f、图4h所示。

图4a、图4c、图4e、图4g中给出了无扰动时传统滑模控制和新型滑模控制的仿真结果。与传统滑模控制相比，自适应增益使得新型滑模控制可以实现更快的跟踪性能并减少抖振。图4b、图4d、图4f、图4h给出了传统滑模控制和新型滑模控制在扰动下的仿真结果对比，自适应增益使得滑模控制在保证较小抖振的同时仍然实现了更快的跟踪性能。因此表明，基于自适应增益的新型滑模控制可以减少抖振并获得比传统滑模控制更短的到达时间。

3.2 终端滑模扰动观测器

在式（11）、式（21）中存在总扰动d(t)的影响，如果不能抑制d(t)，则会降低控制性能。3.1节提到d(t)由lsign(s)补偿，造成抖振的大小与上界l有关，然而在实际应用中，d(t)无法准确测量，因此难以确定l的取值。虽然可使用误差控制和实验等方法来选择l，但这些方法耗时长、鲁棒性差。因此，本小节提出了在线估计d(t)的方法。

由于总扰动d(t)具有非线性和时变的特征，基于终端滑模理论设计了一种TSMDO来估计总扰动d(t)。由于在电机系统模型中，d(t)是有界的，因此在式（4）的基础上，可以将d(t)扩展为一个新的状态变量，有

（24）

v ˙ = α n i q + d (t) d ˙ (t) = D

式中，D为扰动d(t)的微分值。引入中间变量F，可设计TSMDO为

（25）

v^˙ = α n i q + d^(t) + F d^˙ (t) = ω F

式中，ω 为可调参数。式（25）减去式（24）可得

（26）

e ˙ v = e d + F e ˙ d = ω F − D

式中，e_v和e_d分别为速度误差和扰动误差。设计的积分滑模面和趋近律分别为

（27）

s v = e v + c ∫ e v d t

（28）

s ˙ v = − σ s v sat s v

式中，σ 为观测器的可调参数。根据式（26）~式（28）可得

（29）

F = − c e v − σ s v sat s v

根据李雅普诺夫函数V=0.5s²可得

（30）

s s ˙ = − s v σ s v sat s v ≤ − σ s v 2 ≤ 0

不难知道，只要σ >0即可保证观测器稳定。若速度状态变量到达滑模面时可知e_v=0，此时由式（26）可得

（31）

e ˙ d + ω e d + D = 0

解得

e d (t) = e − ω t C + ∫ D e ω t d t

式中，C为常数。当ω>0时，e_d收敛至零，ω 决定e_d收敛速度。

对式（24）和式（31）进行拉普拉斯变换，S为复变量，可得

（32）

S e d (S) + ω e d (S) + S d (S) = 0 e d (S) = d^(S) − d (S)

式中，

d^(S)

为扰动的观测值。不难得到

（33）

d^(S) d (S) = ω S + ω

由式（33）可知，观测器对于总扰动的观测可以等效为一阶低通滤波器，ω 等效为滤波器的截止频率，抖振能够得到抑制。

4 实验验证

收起

4.1 实验平台

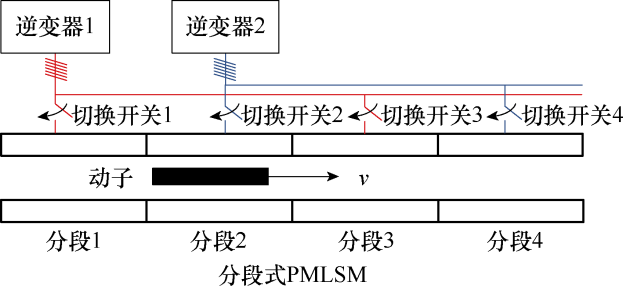

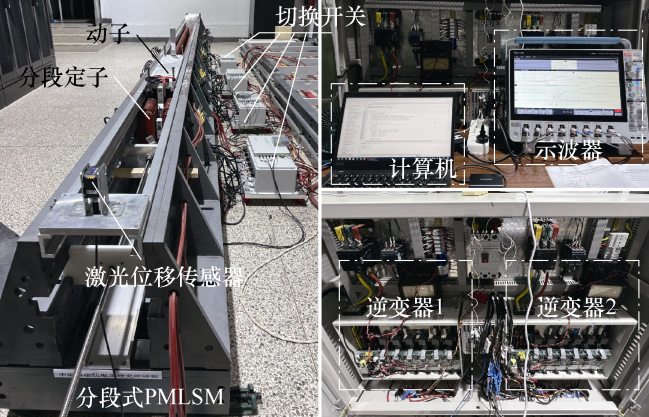

实验平台为一台具有分段定子的PMLSM，来验证所提控制策略，如图5所示。该PMLSM由两个逆变器通过开关并联供电，如图6所示。奇数分段定子由逆变器1供电，而偶数分段定子由逆变器2供电，只有与动子相耦合的定子段才通电。该电机的参数见表1。

在实验过程中，电机首先经历0.4 s的匀加速过程，然后匀速运动0.2 s，最大运行速度为5 m/s。两个逆变器的开关频率为6 kHz，采样频率为6 kHz，控制周期为166.67 μs。由于直线电机的推力难以直接测量，本文采用加速度信号间接反映电机的推力。

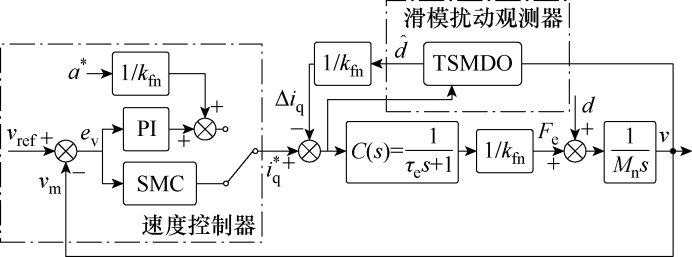

在实验中，对PI控制、传统SMSC和所提新型的SMSC进行了对比实验。速度控制框图如图7所示。

4.2 PI控制

首先在速度控制中测试了PI控制器。为了提高控制系统的抗干扰能力，将速度回路设计为典型的Ⅱ型系统。PI控制器的可调参数k_p、k_i^[30]为

（34）

k p = h + 1 2 h α n τ c k i = k p τ i = h + 1 2 h 2 α n τ c 2

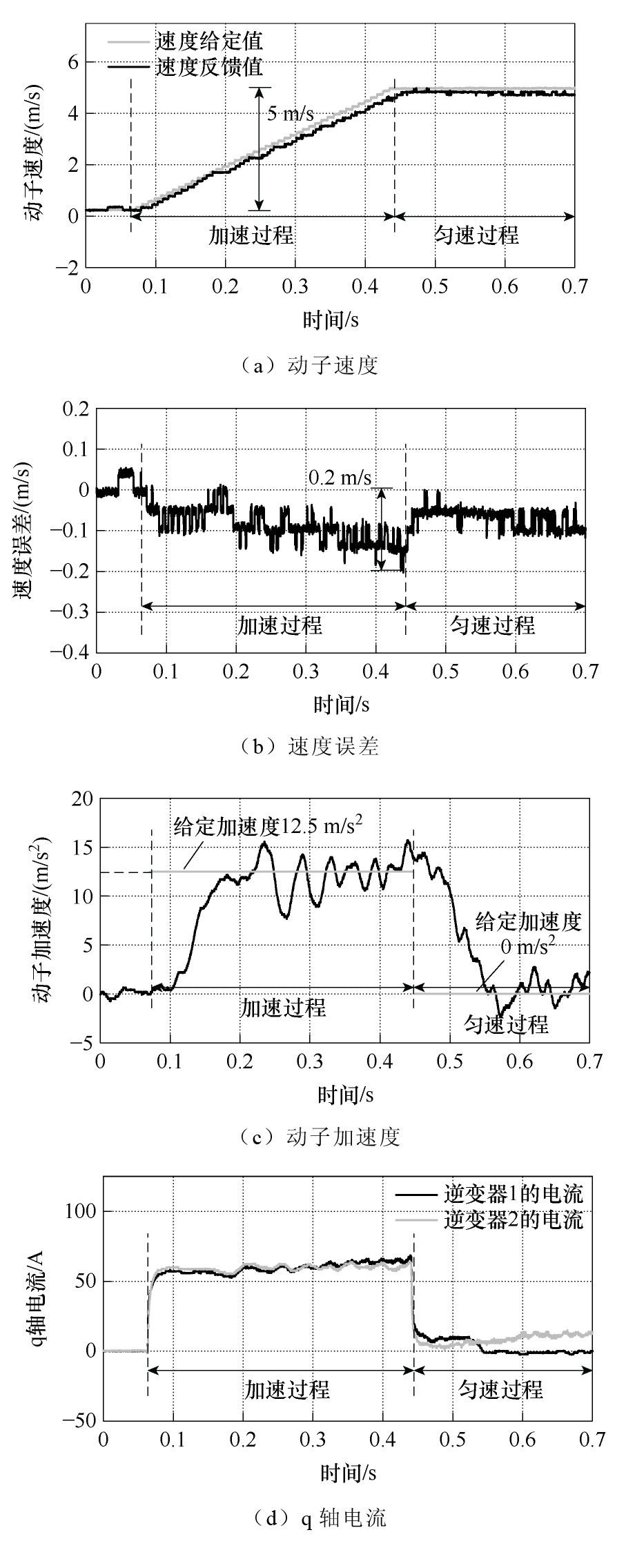

式中，h为控制器的带宽；τ_c为电流环的时间常数，τ_c=3.33×10^-3s；τ_i为控制器等效时间常数。图8~图10分别表示h=3、h=5、h=8时的速度跟踪情况、速度误差、加速度和q轴电流的情况。

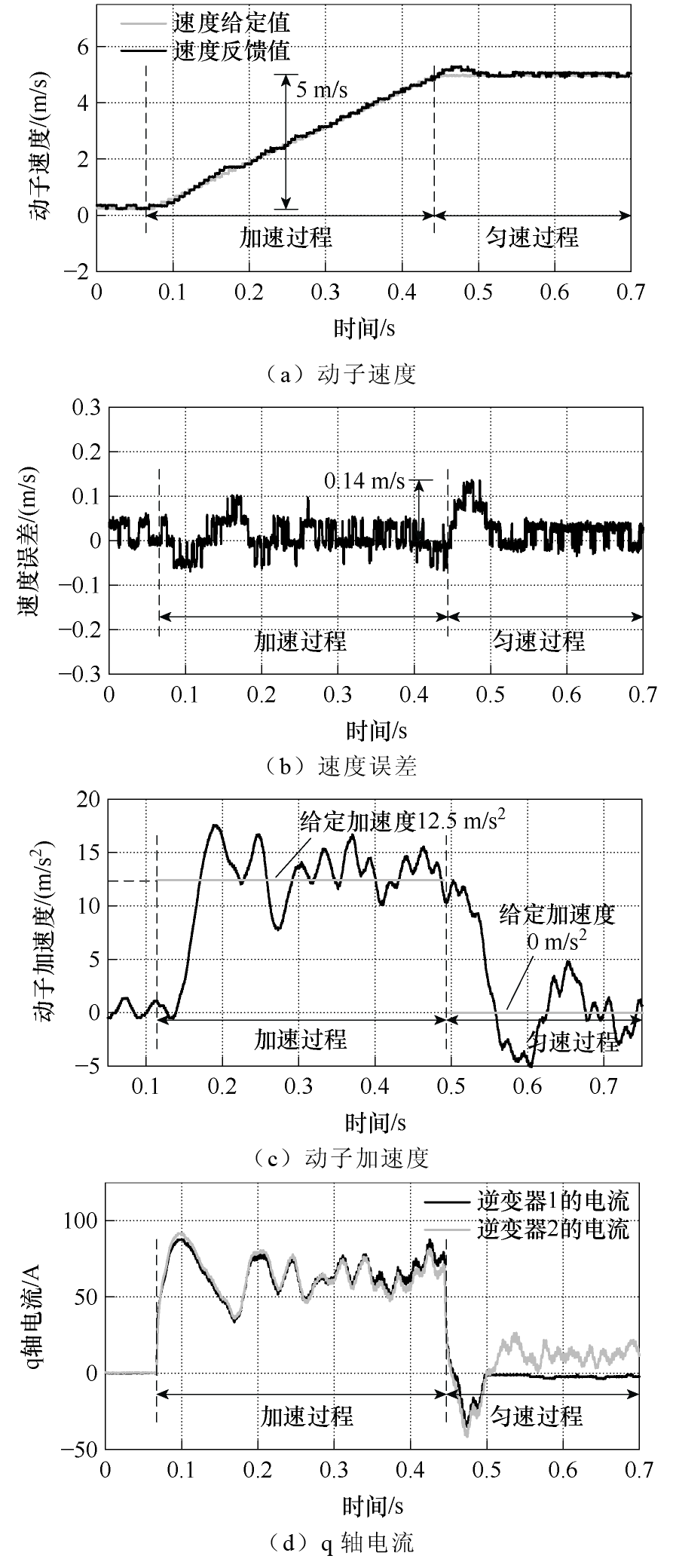

比较图8~图10可知，随着h的增大，速度跟随给定值的响应越来越快，速度误差由0.2 m/s减小到0.14 m/s，误差减小得不多。且由图10可见，动子加速完毕，在进入匀速运行段时，速度出现了明显的过调量。

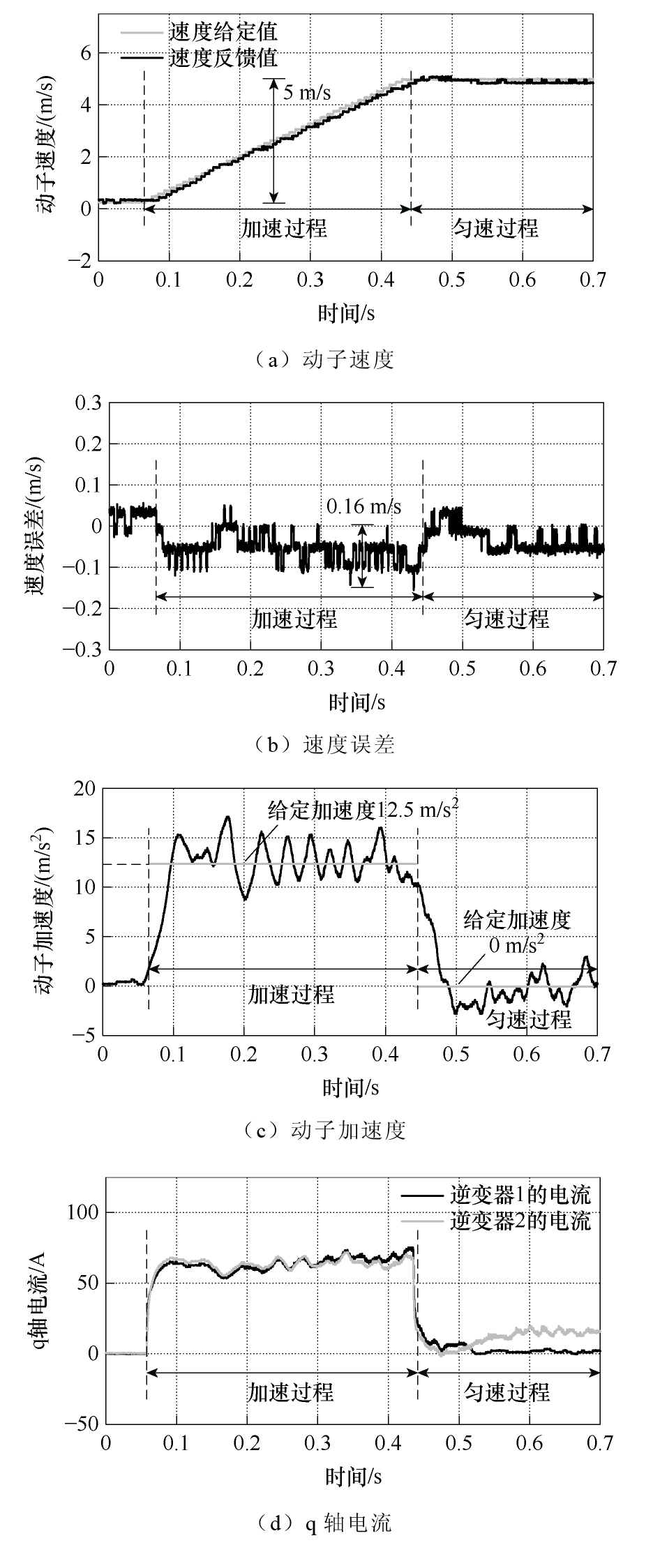

此外，在PI控制器下，图8~图10的加速度波动和q轴电流波动也随着h的增大而明显增大。其中，最大加速度波动分别为3、3.5、4.7 m/s²。

4.3 滑模速度控制

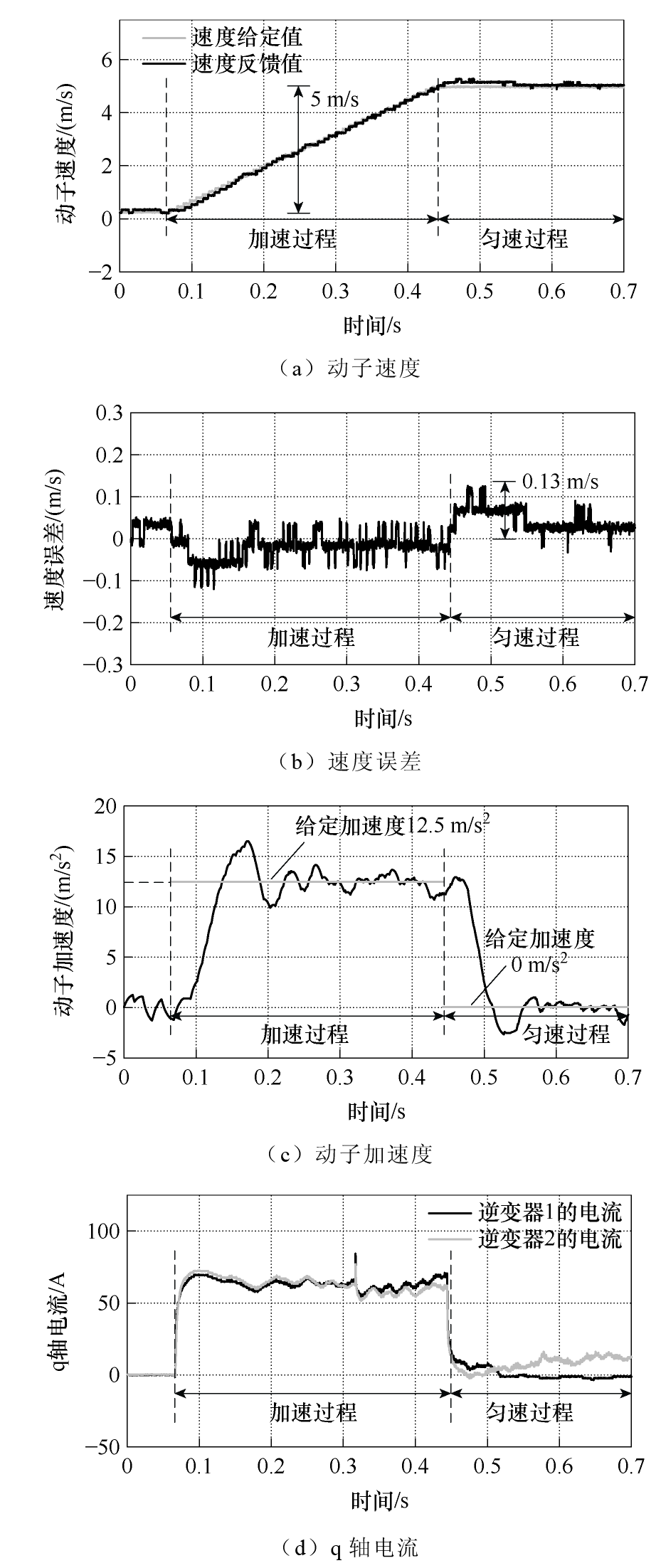

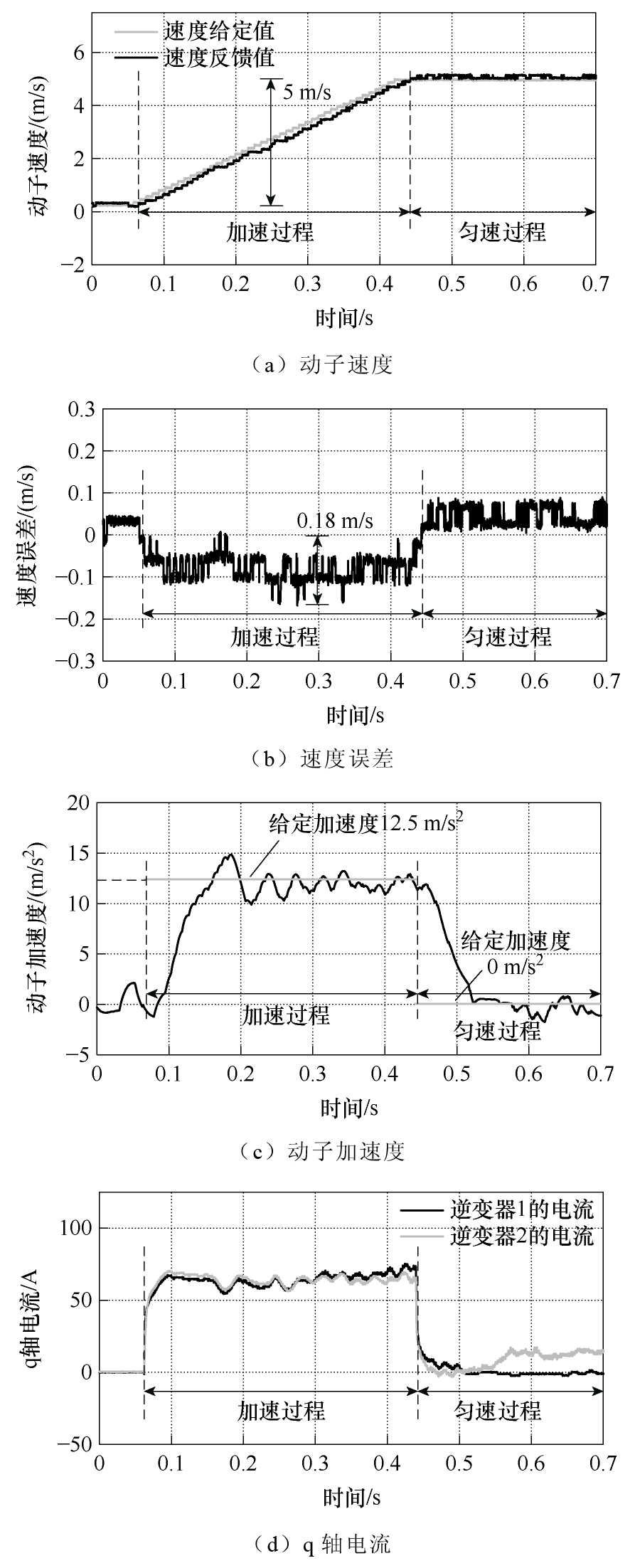

图11、图12分别给出了传统滑模速度控制和新型滑模速度控制下的动子速度跟踪波形、速度误差、加速度和q轴电流波形。滑模控制器的参数设计见表2。

从图8a、图8b和图11a、图11b中可知，PI控制和传统滑模速度控制下，动子在加速过程中速度误差分别为0.2 m/s和0.18 m/s，速度的跟踪性能相差不大，然而在滑模速度控制下，动子在匀速段的跟踪性能要优于PI控制器。同时从图8c和图11c中可知，滑模控制的加速度波动小于PI控制器。PI控制器虽然可以通过增大h来保证与滑模控制器相同的匀速跟踪性能，但是不难发现，其加速度波动和q轴电流波动越来越大。从图10a、图10b和图12a、图12b中可知，在PI控制和新型滑模速度控制时，加速过程中的速度误差分别为0.14 m/s和0.13 m/s，两者速度的跟踪响应基本相同，而后者速度的过调量更小。同样地，从图10c、图10d和图12c、图12d中可知，新型滑模控制的加速度波动和q轴电流波动小于PI控制器。对比滑模速度控制和PI控制可知，滑模速度控制拥有更佳的速度收敛能力、加速度波动和q轴电流波动的抑制能力。

从图11a、图11b和图12a、图12b可知，相同的参数，在匀速性能相差不大的情况下，两者的速度误差分别为0.18 m/s和0.13 m/s，新型滑模速度控制在新型滑模趋近律的作用下，拥有比传统趋近律更快的跟踪速度，动态响应更好。但是从图11c、图11d和图12c、图12d可知，加速段时加速度的波动和q轴电流波动依旧明显。为了抑制加速度波动，这里加入了所设计的TSMDO，观测器的参数设计为ω =100，σ =500。

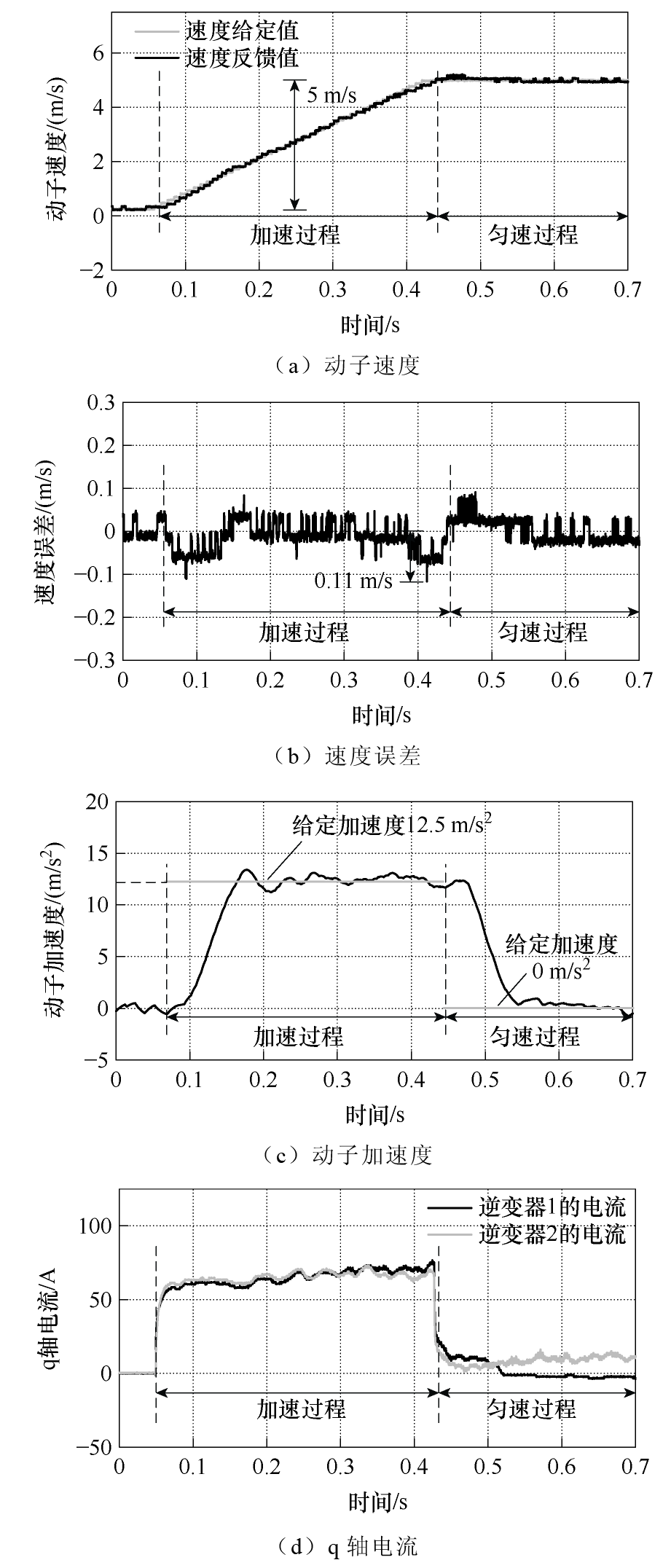

带有TSMDO的控制效果如图13所示。从图12a、图12b和图13a、图13b可知，加入TSMDO后，速度跟踪误差减小为0.11 m/s，速度的动态跟踪性能得到改善。从图12c、图12d和图13c、图13d中可知，加速度的波动和q轴电流波动也明显减小。需要说明的是，观测器对于总扰动的观测可以等效为一阶低通滤波器，传递函数并不等于1，也意味着扰动观测值与真实的扰动不完全一致。因此，将扰动的观测值作为前馈进行补偿，仍然会存在扰动的影响，即加速度波动依然存在。所提方法能够削弱扰动的影响，但无法做到完全消除。

最后，通过调整参数，使得三种方法达到稳态，即在匀速段速度跟踪情况一致的前提下，三者的实验性能指标对比见表3。

由表3可见，本文所提控制策略具有最佳的性能。至此，实验结果证明了所提新型滑模速度控制策略的有效性。

5 结论

收起

针对分段供电的PMLSM在运行过程中受到的负载力、定位力、摩擦力、法向力、参数变化导致的扰动的影响，使得电机速度控制的动态和稳态性能减弱，本文设计了基于新型滑模趋近律的SMSC，并在此基础上通过设计TSMDO观测滑模控制器输出中的总扰动，抑制扰动的影响。通过实验对比分析，得到主要结论如下：

1）相比于PI控制和传统的滑模控制，所提新型滑模控制策略由于其趋近律的自适应增益函数

f x 1, s

会自适应调整滑模增益，因而具有更快的收敛速度，同时能够削弱抖振，保证较好的速度跟踪性能。

2）通过终端滑模理论设计的TSMDO，很好地抑制了SMSC输出中的总扰动d(t)，提高了系统的扰动抑制性能，减小了加速度波动，保证了电机输出平稳的推力。
