导弹与航天运载技术（中英文）

火箭发动机试验测试系统性能优化数字滤波器

PDF下载

耿卫国 , 王晓磊

导弹与航天运载技术（中英文） | 动力系统 2025,48(2): 31-36

收起

导弹与航天运载技术（中英文） | 动力系统 2025, 48(2): 31-36

火箭发动机试验测试系统性能优化数字滤波器

全屏

耿卫国, 王晓磊

作者信息

北京航天试验技术研究所,北京,100074

耿卫国(1971—),男,研究员,主要研究方向为液体火箭发动机试验与测试。

王晓磊(1974–),女,高级工程师,主要研究方向为液体火箭发动机试验与测试。

Performance Optimization Digital Filter for Rocket Engine Test System

Weiguo GENG, Xiaolei WANG

Affiliations

Beijing Institute of Aerospace Testing Technology,Beijing,100074

出版时间: 2025-04-25 doi: 10.7654/j.issn.2097-1974.20250204

文章导航

摘要

收起

在火箭发动机研制过程中,试验工作极为重要,而试验的主要结果是试车中所测量的大量数据,所以测量有着十分重要的意义。火箭发动机工作环境恶劣、试验费用高且试验危险性大,测点多、精度高、规模大,要求测量量程广频率宽,既要保证稳态参数测量精度高,又要保证瞬态过程测量不失真,因此对测试系统也提出了特殊的要求。为满足火箭发动机试验新要求,提出火箭发动机试验测试系统性能优化数字滤波器,可在不改变原有设备硬件的基础上,根据需求,优化测试系统动态特性,满足发动机对稳态参数精度高、瞬态参数不失真的测试要求。试验验证结果表明,此方法可以明显改善火箭发动机试验测试系统的性能。

关键词

火箭发动机 / 试验 / 测试 / 性能优化 / 数字滤波器

Abstract

收起

In the process of rocket engine development, the test work is very important, and the main result of the test is a large number of data measured in the test, so the measurement is very important. The rocket engine has a harsh working environment, high test cost, high test risk, many measuring points, high precision and large scale, and requires wide measuring range and frequency to ensure high accuracy of steady-state parameter measurement and no distortion of transient process measurement. Therefore, special requirements are also proposed for the test system. In order to meet the new requirements of rocket engine test, a digital filter is proposed for optimizing the performance of rocket engine test system, which can optimize the dynamic characteristics of the test system on the basis of not changing the original equipment hardware, and meet the requirements of high accuracy of steady-state parameters an no distortion of transient parameters. The experimental results show that the proposed method can obviously improve the performance of rocket engine test system.

Key words

rocket engine / test / measurement / performance optimization / digital filter

引用本文

耿卫国, 王晓磊. 火箭发动机试验测试系统性能优化数字滤波器. 导弹与航天运载技术（中英文）, 2025 , 48 (2) : 31 -36 . DOI: 10.7654/j.issn.2097-1974.20250204

Weiguo GENG, Xiaolei WANG. Performance Optimization Digital Filter for Rocket Engine Test System[J]. Missiles and Space Vehicles, 2025 , 48 (2) : 31 -36 . DOI: 10.7654/j.issn.2097-1974.20250204

正文

收起

0 引言

收起

在火箭发动机研制过程中,试验工作极为重要。这是因为试验能推动发动机设计理论的完善和发展, 能帮助解决发动机设计中遇到的各种问题, 是检验发动机生产工艺可靠性和稳定性的主要手段, 还能检验发动机或组合件对工作环境的适应能力, 是确定发动机性能指标、评价发动机可靠性和寿命的唯一方法。而试验的主要结果是试车中所测量的大量数据, 所以测量有着十分重要的意义^[1]。

火箭发动机试验既要保证稳态参数测量精度高又要保证瞬态过程测量不失真^[2],因此对测量系统也提出了特殊的要求, 例如:

a)脉动压力用于评估发动机是否存在不稳定燃烧,并为发动机结构改进提供依据^[3],但由于使用条件限制, 系统动态特性并不理想, 希望能够进一步提高;

b)试验中的稳定段性能参数往往都是稳态参数, 其测试系统动态响应性能不佳, 但在某些情况下需要分析发动机瞬态特性时, 又希望某些性能参数的测试能够有较高的动态响应;

c)轨姿控发动机试验过程中,由于稳态推力测量系统动态特性不佳, 测得的脉冲推力波形失真严重,动态推力测量系统精度不高,无法评估发动机性能是否合格, 因此, 往往需要用两套系统分别做两次试验才能获得完整的参数;

d)新型发动机研制过程中, 参数和频率范围不能确定, 同时发动机状态变化大, 需要测试系统的性能能够动态调整。

为解决上述问题, 满足火箭发动机试验新要求, 本文提出火箭发动机试验测试系统性能优化数字滤波器的设计方案。

1 整体方案

收起

1.1 二阶系统优化滤波器的设计

若原测试系统可等效为二阶系统$H\left( s\right)$,假设其数学模型为

(1)$ H\left( s\right)= \frac{k{\omega }_{n}^{2}}{{s}^{2}+ {2\zeta }{\omega }_{n}s +{\omega }_{n}^{2}}$

式中$H\left( s\right)$为系统的传递函数;$k$为系统增益;${\omega }_{n}$为系统的自然频率；$\zeta$为阻尼比。

可设计优化滤波器的传递函数为

(2)${H}_{\text{opt }}\left( s\right)= \frac{1}{k}\cdot \left(\frac{{\omega }_{1}}{{\omega }_{n}}\right)\cdot \frac{{s}^{2}+ {2\zeta }{\omega }_{n}+ {\omega }_{n}^{2}}{{s}^{2}+ 2{\zeta }_{1}{\omega }_{1}+ {\omega }_{1}^{2}}$

式中${\omega }_{1},{\zeta }_{1}$分别为系统设计要求的自然频率和阻尼比。

则整个系统的等效传递函数为

(3)$\widetilde{H}\left( s\right)= H\left( s\right)\cdot {H}_{\text{opt }}\left( s\right)= \frac{{\omega }_{1}^{2}}{{s}^{2}+ 2{\zeta }_{1}{\omega }_{1}+ {\omega }_{1}^{2}}$

对${H}_{\text{opt }}\left( s\right)$离散化转换,得:

(4)${H}_{\text{opt }}\left( z\right)= \frac{{b}_{0}+ {b}_{1}{z}^{-1}+ {b}_{2}{z}^{-2}}{1 +{a}_{1}{z}^{-1}+ {a}_{2}{z}^{-2}}$

式中${H}_{\text{opt }}\left( z\right)$为离散化的优化滤波器传递函数;${z}^{-1}$为延迟算子；${b}_{0},{b}_{1},{b}_{2}$为输入系数；${a}_{1},{a}_{2}$为反馈系数。

写成差分方程为

(5)$\begin{aligned} y(i)= & -a_{1} y(i-1)-a_{2} y(i-2)+b_{0} x(i)+ \\ & b_{1} x(i-1)+b_{2} x(i-2) \end{aligned}$

式中$y\left( i\right)$为第$i$个时刻的输出;$x\left( i\right)$为第$i$个时刻的输入。

1.2 高阶系统优化滤波器的设计

对于复杂系统或精度要求较高的系统, 不能简单等效为二阶系统, 应等效为高阶系统。设有一系统$H\left( s\right)$,性能不符合要求,便可以给它加一个优化数字滤波器${H}_{\text{opt }}\left( z\right)$来改善。假设我们要求加数字滤波器后的整个系统等效为一个已设计好的符合要求的系统$\widetilde{H}\left( s\right)$。那么${H}_{\text{opt }}\left( z\right)$的输入为$x\left( t\right)$经采样变成的离散信号$x\left( k\right)$,其输出$\widehat{y}\left( k\right)$为充分逼近等效系统$\widetilde{H}$的输出$y\left( k\right)$,如图1所示。

因此,若把优化滤波器看成一个系统,把$x\left( k\right)$,$y\left( k\right)$看成是优化滤波器系统的输入与输出观测系列, 那么就可以用系统辨识的方法来求出优化滤波器的差分方程模型和传递函数模型, 从而就设计出了优化滤波器, 基本思路见图2。

2 等效系统的设计b)双线性变换法设计。

收起

由于连续时间信号处理和系统设计技术已经历相当长的发展历史, 为满足时域和频域给出的各种要求, 设计一个连续时间系统的方法和技术已相当成熟。通过从连续时间系统到离散时间系统的各种变换就可将有关连续时间系统中行之有效的一套设计方法和技术,变换到离散时间系统的设计中^[4]。所以,本文的等效系统,先由连续传递函数$\widetilde{H}\left( s\right)$给出,再经离散化变换得到$\widetilde{H}\left( z\right)$。

最常用的两种从模拟到数字的转换方法是脉冲响应不变法^[5-6]和双线性变换法^[7]。

a)脉冲响应不变法设计。

脉冲响应不变法^[8-9](Impulse Invariance Method, IIM)的基本思想是保持模拟系统的脉冲响应和数字系统的脉冲响应在采样时刻的一致性, 以此来设计与模拟系统性能相似的数字系统。

其基本原理是从系统的脉冲响应出发, 对具有传递函数$\widetilde{H}\left( s\right)$的模拟系统的冲激响应$\widetilde{h}\left( t\right)$,以周期${T}_{s}$采样所得的离散序列$\widetilde{h}\left({n{T}_{s}}\right)$作为数字系统的脉冲响应^[10]。具体步骤如下:

1)对已有的模拟系统传递函数$\widetilde{H}\left( s\right)$进行反拉氏变换,求出该系统的脉冲响应$\widetilde{h}\left( t\right)$;

2)对连续时间脉冲响应$\widetilde{h}\left( t\right)$进行周期为${T}_{s}$的采样,获得数字系统的离散时间脉冲响应$\widetilde{h}\left({n{T}_{s}}\right)$;

3)对$\widetilde{h}\left({n{T}_{s}}\right)$进行$z$变换,得到数字系统的传递函数$\widetilde{H}\left( z\right)$。

模拟系统的传递函数$\widetilde{H}\left( s\right)$用通式表达为

(6)$\widetilde{H}\left( s\right)= \frac{{b}_{0}{s}^{m}+ {b}_{1}{s}^{m - 1}\cdots +{b}_{m}}{{a}_{0}{s}^{n}+ {a}_{1}{s}^{n - 1}\cdots +{a}_{n}}$

式中${b}_{0},{b}_{1},\cdots ,{b}_{m}$为分子多项式的系数;${a}_{0},{a}_{1},\cdots ,{a}_{n}$为分母多项式的系数;$s$为拉普拉斯变换的复变量。

$\widetilde{H}\left( s\right)$一般都满足$m \leq n$。因此,可以化成许多部分分式之和的形式, 即:

(7)$\widetilde{H}\left( s\right)= \mathop{\sum }\limits_{{i = 1}}^{N}\frac{{A}_{i}}{s -{s}_{i}}$

式中${s}_{i}$为模拟系统的极点;${A}_{i}$为极点${s}_{i}$对应的残差。

通过脉冲响应不变法得到的数字系统的传递函数为

(8)$\widetilde{H}\left( z\right)= \mathop{\sum }\limits_{{i = 1}}^{N}\frac{{A}_{i}}{1 -{e}^{{s}_{i}{T}_{s}}{z}^{-1}}$

式中$z$为$Z$变换的复变量。

脉冲响应不变法设计的数字系统与其原型模拟系统比较, 时域特性较好, 频率变换线性, 但存在频谱混叠。

脉冲响应不变法设计的数字系统产生频率混叠的原因在于, 设计的数字系统的频响是其原型模拟系统频响的周期拓展^[11]。从$s$平面到$z$平面的映射来看, 频率特性是$s$平面虚轴仅在$\left({-\pi /{T}_{s},\pi /{T}_{s}}\right)$这一段映射为$z$平面上整个单位圆弧,而其他相继的各段则在单位圆上重复。

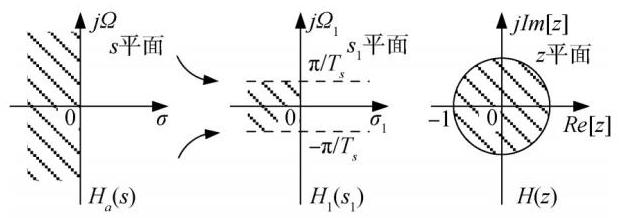

双线性变换^[9](Bilinear Transformation)首先将整个$s$平面压缩到${s}_{1}$平面的一条带状区域; 再通过一定的变换将此带状区域映射到$z$平面上,这样就保证了$s$平面到$z$平面的单值映射关系,可以消除频谱混叠现象。如图3所示。

根据上述原理,得到$s$平面到$z$平面的映射关系为^[12]

(9)$ s =\frac{2}{{T}_{s}}\cdot \frac{1 -{z}^{-1}}{1 +{z}^{-1}}$

对已有的模拟系统$\widetilde{H}\left( s\right)$,将$s$替换为双线性变换公式, 并对传递函数进行代数运算, 就可得到数字系统的传递函数:

(10)$\widetilde{H}\left( z\right)= \widetilde{H}\left({\frac{2}{{T}_{s}}\cdot \frac{1 -{z}^{-1}}{1 +{z}^{-1}}}\right)$

从上面的分析可以看出, 双线性变换法通过频率的非线性变换, 解决了频谱混叠问题, 得到了广泛应用^[13],适于火箭发动机试验测试复杂信号环境下的应用。

3 优化滤波器的设计

收起

3.1 设计的基本方法

如前所述, 优化滤波器的设计, 是把原系统的输出作为优化滤波器的输入, 把等效系统的输出作为优化滤波器的输出, 采用系统辨识的方法进行设计。

由于火箭发动机试验环境恶劣, 系统复杂, 测试对象特性未知且对测试结果要求较高, 因而需要设计一个高阶滤波器。实际中, 还存在输入、输出观测噪声,见图4。

因此优化滤波器可以看做带噪声的单输入单输出系统(Single Input Single Output System, SISO)。最小二乘法(Least Squares, LS)是系统辨识中常用的基本方法, 尤其适用于带噪声的SISO系统。最小二乘法的基本原理是以观测输出与模型预测输出之间的误差平方和最小作为最优估计准则, 来估计系统的参数。

在应用最小二乘法进行系统辨识时, 首先要建立滤波器的系统方程, 针对图4的滤波器系统, 可以用如下的方程描述:

(11)$ A\left({d}^{-1}\right) y\left( k\right)= B\left({d}^{-1}\right) x\left( k\right)+ e\left( k\right)$

式中$e\left( k\right)= \left\lbrack {A\left({d}^{-1}\right)\zeta \left( k\right)- B\left({d}^{-1}\right)}\right\rbrack \eta \left( k\right)$

然后再利用输入、输出观测序列构建回归方程, 如下:

(12)$ y ={\Phi \theta }+ e $

其中:

$\mathbf{y}= {\left\lbrack y\left( n + 1\right), y\left( n + 2\right),\cdots , y\left( n + N\right)\right\rbrack }^{\mathrm{T}}\\\mathbf{\Phi }= \left\lbrack \begin{matrix}- y\left( n\right)& \cdots &- y\left( 1\right)& x\left({n + 1}\right)& \cdots & x\left( 1\right)\\- y\left({n + 1}\right)& \cdots &- y\left( 2\right)& x\left({n + 2}\right)& \cdots & x\left( 2\right)\\\cdots &\cdots &\cdots &\cdots &\cdots &\cdots \\- y\left({n + N - 1}\right)& \cdots &- y\left( N\right)& x\left({n + N}\right)& \cdots & x\left( N\right)\end{matrix}\right\rbrack $

$\mathbf{\theta }$为待估计的滤波器系统参数向量,$\mathbf{\theta }= \left\lbrack {{a}_{1},\cdots ,{a}_{n}}\right.$,${\left.{b}_{0},{b}_{1},\cdots ,{b}_{n}\right\rbrack }^{\mathrm{T}}$,其中,${a}_{1},\cdots ,{a}_{n}$和${b}_{0},{b}_{1},\cdots ,{b}_{n}$为滤波器系统传递函数${H}_{\text{opt }}\left({d}^{-1}\right)$的系数;$e =\lbrack e\left({n + 1}\right), e\left({n + 2}\right),\cdots , e$$\left({n + N}\right){\rbrack }^{\mathrm{T}}$,其中,$n$为系统的阶数,$N$为观测序列的样本数据个数,且满足$N >{2n}+ 1$。

因此,优化滤波器的设计可以认为是在给定$n\text{、}y$和$\Phi$的情况下,以$e$为残差,对$\theta$进行最小二乘估计, 参数估计值通常记为${\widehat{\mathbf{\theta }}}_{\mathrm{{LS}}}$。

最小二乘估计的统计性质表明,当残差序列$\{\mathrm{e}\left( k\right)\}$为独立的零均值白噪声序列时,最小二乘估计是无偏的、有效的和一致的^[14-16]。

工程计算时, 求矛盾方程最小二乘解的方法有多种, 多以直接对观测数据矩阵的 “正交-三角” 分解为基础,常称$\mathrm{{QR}}$分解。常见的矩阵$\mathrm{{QR}}$分解方法有3种: 基于消元的Gram-Schmidt方法、基于镜像映射的Householder方法和基于平面旋转的Givens方法。其中, Householder变换算法具有精确度高、计算量小、不易出现病态、计算数值稳定等优点, 适合于火箭发动机试验测试系统的应用^[17-19]。关于Householder变换算法的原理及算法程序可参见文献[20]~[27],这里不做过多的分析。

3.2 高精度的设计方法

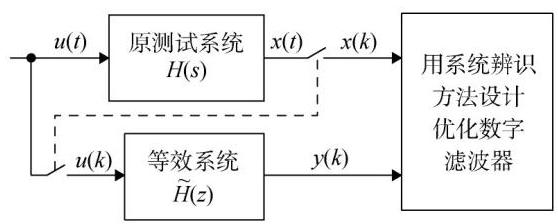

从图2可以看出, 用于估计优化滤波器模型参数的观测数据中,通常,$u\left( k\right)$是由标准源产生的,并且是用标准传感器测得的, 故其干扰和观测噪声很小, 可以忽略;$x\left( k\right)$是原测量系统输出的测量值,往往含有较大噪声成分,噪声不能忽略;$y\left( k\right)$是用设计的等效系统对$u\left( k\right)$计算得到的,故噪声也可忽略。此时式(11)的残差为

(13)$ e\left( k\right)= - B\left({d}^{-1}\right)\eta \left( k\right)$

显然, 其残差是自相关函数, 这时用普通的最小二乘法来估计其模型参数是有偏估计, 在精度要求较高时, 应对设计的方法进行改进。

在火箭发动机试验测试系统中, 可近似地假定$x\left( k\right)$的观测噪声$\eta \left( k\right)$为白噪声。这样就可以用滤波器$\frac{-1}{B\left({d}^{-1}\right)}$对残差进行白化滤波。此时,滤波器系统方程变为

(14)$ A\left({d}^{-1}\right)\widetilde{y}\left( k\right)= B\left({d}^{-1}\right)\widetilde{x}\left( k\right)+ \eta \left( k\right)$

其中,$\widetilde{y}\left( k\right)= \frac{-y\left( k\right)}{B\left({d}^{-1}\right)},\widetilde{x}\left( k\right)= \frac{-x\left( k\right)}{B\left({d}^{-1}\right)}$。

残差$\eta \left( k\right)$为白噪声,故可用最小二乘法求得模型参数的无偏估计。但由于求$\widetilde{y}\left( k\right)\text{、}\widetilde{x}\left( k\right)$时也要用到模型参数, 因而需要利用迭代法加以估计, 其步骤如下^[28]:

a)由输入、输出的观测序列$\{ x\left( k\right), y\left( k\right), k = 1,2,\cdots , N\}$,用最小二乘法估计模型的初值${\widehat{\mathbf{a}}}_{\mathrm{{LS}}},{\widehat{\mathbf{b}}}_{\mathrm{{LS}}}$,作为迭代运算的初值, 即令:

(15)${\widehat{\mathbf{a}}}^{\left( 1\right)} ={\widehat{\mathbf{a}}}_{\mathrm{{LS}}},{\widehat{\mathbf{b}}}^{\left( 1\right)} ={\widehat{\mathbf{b}}}_{\mathrm{{LS}}}$

(16)${\widehat{\mathbf{a}}}_{\mathrm{{LS}}}= {\left\lbrack {\widehat{a}}_{{1}_{\mathrm{{LS}}}}{\widehat{a}}_{{2}_{\mathrm{{LS}}}}\cdots {\widehat{a}}_{{n}_{\mathrm{{LS}}}}\right\rbrack }^{\mathrm{T}}$

(17)${\widehat{\mathbf{b}}}_{\mathrm{{LS}}}= {\left\lbrack {\widehat{b}}_{{0}_{\mathrm{{LS}}}}{\widehat{b}}_{{1}_{\mathrm{{LS}}}}\cdots {\widehat{b}}_{{n}_{\mathrm{{LS}}}}\right\rbrack }^{\mathrm{T}}$

b)设迭代第$p$次时求得:

(18)${\widehat{\mathbf{a}}}^{\left( p\right)} ={\left\lbrack {\widehat{a}}_{1}{}^{\left( p\right)}{\widehat{a}}_{2}{}^{\left( p\right)}\cdots {\widehat{a}}_{n}{}^{\left( p\right)}\right\rbrack }^{\mathrm{T}}$

(19)${\widehat{\mathbf{b}}}^{\left( p\right)} ={\left\lbrack {\widehat{b}}_{0}^{\left( p\right)}{\widehat{b}}_{1}^{\left( p\right)}\cdots {\widehat{b}}_{n}^{\left( p\right)}\right\rbrack }^{\mathrm{T}}$

便可计算:

(20)${\widetilde{y}}^{\left( p\right)}\left( k\right)= \frac{-y\left( k\right)}{{\widehat{B}}^{\left( p\right)}\left({d}^{-1}\right)} $

(21)${\widetilde{x}}^{\left( p\right)}\left( k\right)= \frac{-x\left( k\right)}{{\widehat{B}}^{\left( p\right)}\left({d}^{-1}\right)} $

c)由$\left\{{{\widetilde{x}}^{\left( p\right)}\left( k\right),{\widetilde{y}}^{\left( p\right)}\left( k\right), k = 1,2,\cdots , N}\right\}$序列对下式作最小二乘法估计:

(22)$ A\left({d}^{-1}\right){\widetilde{y}}^{\left( p\right)}\left( k\right)- B\left({d}^{-1}\right){\widetilde{x}}^{\left( p\right)}\left( k\right)= \eta \left( k\right)$

求得参数${\widehat{\mathbf{a}}}^{\left( p + 1\right)}$与${\widehat{\mathbf{b}}}^{\left( p + 1\right)}$。

d)令$p = p + 1$,回到第2步,直至迭代收敛或达到最大迭代次数为止。

3.3 滤波器模型阶次的确定

上述模型参数的估计, 通常都是在假定模型阶次的前提下进行的, 但应对假定的阶次是否合适作出判断。一种简单有效的方法是残差平方和法, 也被称为模型拟合优良度检验法。一般来讲,残差平方和$J$将随着模型阶次$n$的增大而减小,而当$n$变得比实际阶数${n}_{0}$大时,$J$的下降就不明显了。利用这个原理就可以判定模型的阶次^[29],其步骤为:

a)分别计算阶次$n = 1,2,3,\cdots$时的参数估计值${\widehat{\mathbf{\theta }}}_{\mathrm{{LS}}}$和相应的残差平方和$J$;

b)选择当$J$下降不明显时的阶次作为合适的模型阶次。

如图5所示,当阶次为${n}_{0}$时,$J$出现最后一次显著下降,往后$J$近似保持不变或变化缓慢,则滤波器的模型阶次取为$n ={n}_{0}$。

4 试验验证

收起

采用本文的方法, 利用动态校准数据对某液体火箭发动机试验推力测试系统进行动态性能提升。设计出的性能优化滤波器传递函数为

(23)${H}_{\text{opt }}\left( z\right)= \frac{{b}_{0}+ {b}_{1}{z}^{-1}+ {b}_{2}{z}^{-2}+ {b}_{3}{z}^{-3}+ {b}_{4}{z}^{-4}}{1 +{a}_{1}{z}^{-1}+ {a}_{2}{z}^{-2}+ {a}_{3}{z}^{-3}+ {a}_{4}{z}^{-4}}$

其中:

(24)$\left\{\begin{array}{ll}{b}_{0}= {11.4503}& \\{b}_{1}= {1.7508}& {a}_{1}= {1.3838}\\{b}_{2}= -{20.069}& {a}_{2}= {0.2006}\\{b}_{3}= {0.4111}& {a}_{3}= -{0.1021}\\{b}_{1}= {10.7805}& {a}_{1}= {0.2203}\end{array}\right.$

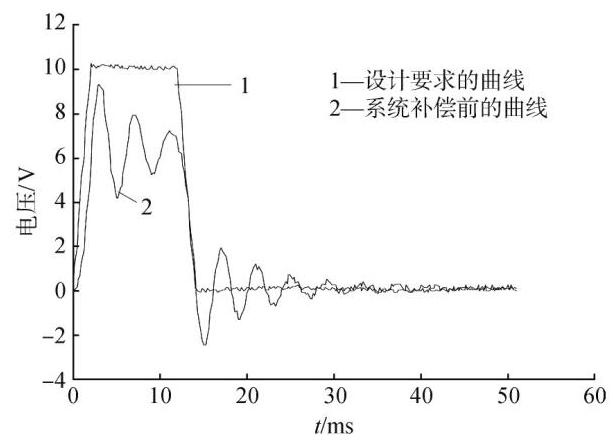

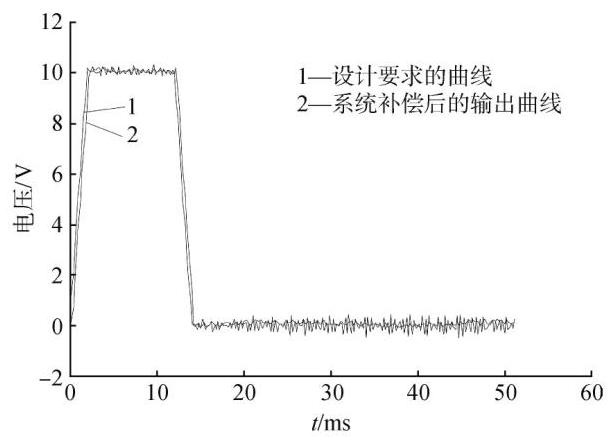

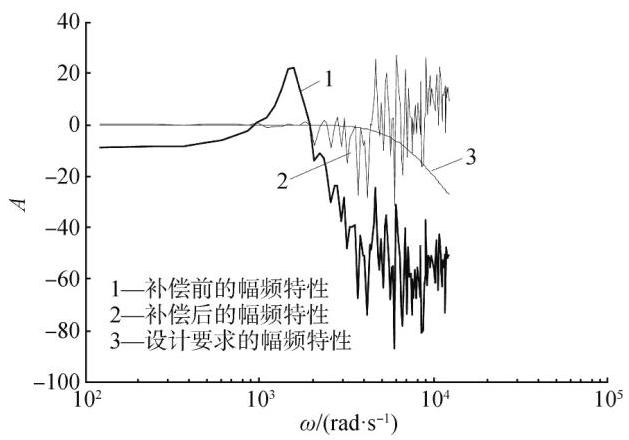

采用优化数字滤波器进行补偿的效果可见图6~8,其中图6是设计要求的输出曲线和系统补偿前的输出曲线, 可以看出补偿前系统输出有很大的超调和振荡, 动态性能较差。图7是设计要求的输出曲线和系统优化补偿后的输出曲线, 可以看出, 系统优化补偿后,动态性能有很大提高,与要求的输出一致。图8显示了设计要求的幅频特性以及系统优化补偿前后的幅频特性, 可以看出, 补偿后的频带明显比补偿前的宽且接近设计要求。

5 结论

收起

本文研究得出以下结论:

a)火箭发动机试验测试系统可以通过设计性能优化数字滤波器, 在不改变原有设备硬件的情况下, 改善性能指标, 得到较为理想的测试结果;

b)火箭发动机试验测试的信号是复杂信号, 在设计等效系统时, 应采用双线性变换设计法, 避免频谱混叠;

c)火箭发动机试验测试的信号往往含有噪声, 在设计优化滤波器时, 普通最小二乘法不适用, 对噪声信号特点进行分析后, 采用白化滤波迭代算法, 可以获得高精度的模型参数;

d)试验验证结果表明,本文的方法可以明显改善火箭发动机试验测试系统的性能。
