船舶力学

环境变量	a₀	β	a
H	2.2801×10^-7	28.282	8.5396	0.0883
W	10.26	8.4649	0.8415	0.0884	0.2873
T	1.105×10^-6	141.2	20.72	0.0941

环境变量	a₀	β	a
H	2.2801×10^-7	28.282	8.5396	0.0883
W	10.26	8.4649	0.8415	0.0884	0.2873
T	1.105×10^-6	141.2	20.72	0.0941

拟合优度	Clayton	Frank	GH	AMH
RMSE	0.0723	0.2099	0.0466	0.1641
AIC	-108.31	-63.5732	-126.84	-73.90

拟合优度	Clayton	Frank	GH	AMH
RMSE	0.0723	0.2099	0.0466	0.1641
AIC	-108.31	-63.5732	-126.84	-73.90

技术参数	数值	技术参数	数值
功率/MW	8	机舱重量/t	285
扇叶数量	3	单个叶片重量/t	35
转子直径/m	164	叶片投影面积/m²	217
机舱中心点高度/m	110	塔筒高度/m	106.3
切入风速，切出风速，额定风速/（m·s^-1）	4，25，12.5	塔筒直径/m，壁厚/mm	5~7.7，22~36
轮毂质量/t	90

技术参数	数值	技术参数	数值
功率/MW	8	机舱重量/t	285
扇叶数量	3	单个叶片重量/t	35
转子直径/m	164	叶片投影面积/m²	217
机舱中心点高度/m	110	塔筒高度/m	106.3
切入风速，切出风速，额定风速/（m·s^-1）	4，25，12.5	塔筒直径/m，壁厚/mm	5~7.7，22~36
轮毂质量/t	90

土层编号	类型	深度/m	弹性模量E/MPa	泊松比μ	内摩擦角φ/°	粘聚力c/kPa	重度γ/（kN·m^-3）
1	粘土	0-5	10	0.47	0.1	20	7
2	中密度砂土	5-14	40	0.3	34	0.5	10
3	粘土	14-55	25	0.47	0.1	50	7

土层编号	类型	深度/m	弹性模量E/MPa	泊松比μ	内摩擦角φ/°	粘聚力c/kPa	重度γ/（kN·m^-3）
1	粘土	0-5	10	0.47	0.1	20	7
2	中密度砂土	5-14	40	0.3	34	0.5	10
3	粘土	14-55	25	0.47	0.1	50	7

参数	数值
轮毂处风速W/（m·s^-1）	18，24.9，25，25.1，35，45，55，56，57，58，59，60，65
波高H/m	1.5，3.5，5.5，6.5，7
周期T/s	5，7，9，10

参数	数值
轮毂处风速W/（m·s^-1）	18，24.9，25，25.1，35，45，55，56，57，58，59，60，65
波高H/m	1.5，3.5，5.5，6.5，7
周期T/s	5，7，9，10

轮毂处风速/（m·s^-1）	10 m处风速/（m·s^-1）	波高/m	周期/s	泥面转角θ/°	轮毂处风速/（m·s^-1）	10 m处风速/（m·s^-1）	波高/m	周期/s	泥面转角θ/°
11.5	7.53	7	9	0.13247	55	33.46	7	9	0.241746
18	10.95	7	9	0.08854	56	34.07	7	9	0.250321
24.9	15.15	7	9	0.079364	57	34.68	7	9	0.259335
25	15.21	7	9	0.07932	58	35.29	7	9	0.26852
25.1	15.27	7	9	0.074203	59	35.89	7	9	0.27794
35	21.29	7	9	0.111728	60	36.5	7	9	0.287614
45	27.38	7	9	0.166773	65	39.54	7	9	0.339897

轮毂处风速/（m·s^-1）	10 m处风速/（m·s^-1）	波高/m	周期/s	泥面转角θ/°	轮毂处风速/（m·s^-1）	10 m处风速/（m·s^-1）	波高/m	周期/s	泥面转角θ/°
11.5	7.53	7	9	0.13247	55	33.46	7	9	0.241746
18	10.95	7	9	0.08854	56	34.07	7	9	0.250321
24.9	15.15	7	9	0.079364	57	34.68	7	9	0.259335
25	15.21	7	9	0.07932	58	35.29	7	9	0.26852
25.1	15.27	7	9	0.074203	59	35.89	7	9	0.27794
35	21.29	7	9	0.111728	60	36.5	7	9	0.287614
45	27.38	7	9	0.166773	65	39.54	7	9	0.339897

泥面转角范围/°	组数	占比（%）	泥面转角范围/°	组数	占比（%）
<0.1	157652	78.826	0.2~0.25	844	0.422
0.1~0.15	36010	18.005	>0.25	198	0.099
0.15~0.2	5296	2.648

泥面转角范围/°	组数	占比（%）	泥面转角范围/°	组数	占比（%）
<0.1	157652	78.826	0.2~0.25	844	0.422
0.1~0.15	36010	18.005	>0.25	198	0.099
0.15~0.2	5296	2.648

变量对	SRC
风速-泥面转角	0.993
波高-泥面转角	0.846
周期-泥面转角	0.812

变量对	SRC
风速-泥面转角	0.993
波高-泥面转角	0.846
周期-泥面转角	0.812

基于桩土耦合作用的单桩式风机承载力可靠性研究

PDF下载

汤苏西 , 殷齐麟 , 翟金金 , 王薇

船舶力学 | 结构力学 2024,28(8): 1254-1264

收起

船舶力学 | 结构力学 2024, 28(8): 1254-1264

基于桩土耦合作用的单桩式风机承载力可靠性研究

全屏

汤苏西, 殷齐麟, 翟金金, 王薇

作者信息

江苏科技大学，江苏　镇江　212100

汤苏西（1999-），男，学士

殷齐麟（1990-），男，博士，副教授，通讯作者，E-mail：yinqilin007@just.edu.cn。

通讯作者:

通讯作者，E-mail：yinqilin007@just.edu.cn

Reliability study on bearing capacity of monopile wind turbines based on structure-soil coupling

Su-xi TANG, Qi-lin YIN, Jin-jin ZHAI, Wei WANG

Affiliations

Jiangsu University of Science and Technology, Zhenjiang 212100, China

出版时间: 2024-08-20 doi: 10.3969/j.issn.1007-7294.2024.08.012

文章导航

摘要

收起

大直径单桩是海上风机重要的基础型式，其承载力可靠性是桩基设计的关键问题。本文考虑实际多土层的地质条件以及风速、波高、周期等环境参数的相关性，改进并采用BP神经网络与蒙特卡罗模拟相结合的方法，对大直径单桩风机在正常使用极限状态（SLS）下的承载力可靠性开展研究；基于桩-土接触面模型进行确定性的承载力分析，分别对砂土、粘土海床中的准确性进行验证，并采用该模型确定神经网络训练点的准确解；最后，以LW 8MW风机为例，进行SLS下单桩风机承载力可靠性分析。该方法可以为国内后续海上风电场的设计建设提供参考。

关键词

单桩风机 / 承载力可靠性 / 桩-土接触面模型 / BP神经网络与蒙特卡罗模拟 / 参数相关性

Abstract

收起

Large-diameter monopiles are an important type of offshore wind turbines (OWTs) foundations, whose bearing capacities are the core issue in foundation design. In this paper, the BP neural network and Monte-Carlo simulation coupled method were improved and used to study the reliability of the bearing capacity of a large-diameter monopile wind turbine under serviceability limit state (SLS), considering the real geological condition and the correlation of wind speed, wave height and wave period. The bearing capacity analysis was conducted based on the monopile-soil contact surface model. The accuracy of the numerical model was verified in two conditions: sand and clay foundations, respectively. Then the finite element model was adopted to determine the values of the training points of neural network. Finally, with the LW 8MW OWT taken as an example, the reliability of the bearing capacity of the monopile-supported OWT under SLS was calculated. The improved method can provide a reference for the subsequent design and construction of offshore wind farms in China.

Key words

OWT of monopile / reliability of bearing capacity / monopile-soil contact surface model / BP neural network and Monte-Carlo simulation / parameter correlation

引用本文

汤苏西, 殷齐麟, 翟金金, 王薇. 基于桩土耦合作用的单桩式风机承载力可靠性研究. 船舶力学, 2024 , 28 (8) : 1254 -1264 . DOI: 10.3969/j.issn.1007-7294.2024.08.012

Su-xi TANG, Qi-lin YIN, Jin-jin ZHAI, Wei WANG. Reliability study on bearing capacity of monopile wind turbines based on structure-soil coupling[J]. Journal of Ship Mechanics, 2024 , 28 (8) : 1254 -1264 . DOI: 10.3969/j.issn.1007-7294.2024.08.012

正文

收起

0　引言

收起

我国海上风机多位于水深40 m以内的海域，且以单桩式风机为主^[1]，由于海上风机经常会受到台风等极端环境荷载的作用，其承载力可靠性面临巨大的挑战^[2]。当前风机的结构设计方法包括确定性设计方法^[3]和基于可靠性理论的概率设计方法，研究表明，相比确定性设计方法，基于可靠性分析的概率设计方法能有效地避免过度保守的结构设计^[4]。

目前针对海上风机结构的可靠性研究，主要包括承载力极限状态（ULS）和疲劳极限状态（FLS）下的结构强度可靠性研究^[5]，例如针对叶片结构极限强度可靠性^[6]、基于断裂力学分析的导管架管节点疲劳可靠性^[7]和基于疲劳损伤累积的单桩结构疲劳可靠性评估^[1]等。实际上，风机在环境荷载作用下也会因桩基础的歪斜和塔顶位移过大等原因^[8-9]，导致超出正常使用极限状态（SLS），从而使风机无法正常工作。单桩基础的倾斜程度受环境条件和桩-土作用影响，因此开展单桩风机在SLS下的承载力可靠性分析显得尤为重要。Zhang^[10]曾提出SLS下的可靠性分析框架，用于导管架基础设计优化，但目前针对风机单桩基础承载力在SLS下的研究相对匮乏。

根据DNV规范有关SLS要求，环境载荷导致的风机单桩泥面处转角不能超过0.25°^[8]。由于计算单桩泥面处转角必须考虑桩-土相互作用，通常需要构建高度非线性的状态方程或隐式有限元模型^[11]。为简化问题，提高计算效率，API和DNV规范推荐的p-y曲线被广泛使用。但对于海上风机单桩，埋入深度与桩径的比值通常在4~8之间，很多研究表明，风机大直径单桩采用p-y曲线并不合适^[12-14]。而桩-土耦合的有限元方法是基于实际的地质条件和桩-土界面参数，原理明确，结果可靠，已被广泛用于模拟复杂的三维桩-土相互作用问题^[13，15]。单桩风机在SLS下的承载力可靠性受复杂的环境参数变量影响，无法给出显式功能函数，因此可采用蒙特卡罗方法进行失效概率的求解，然而完全依靠桩-土耦合的有限元计算方法，计算成本太高，故需要对可靠性分析方法进行改进。

针对以上问题，本文以LEANWIND项目所提出的LW 8MW风机^[16]为例，采用BP神经网络与蒙特卡罗模拟相结合的方法，基于山东渤中风电场某点位地质条件，考虑风浪环境参数的相关性，对海上大直径单桩风机在SLS下的承载力可靠性开展研究。

1　可靠性分析方法

收起

本文采用BP神经网络与蒙特卡罗相结合的方法进行可靠性分析，其中神经网络训练点值通过基于桩-土接触面的有限元模型进行计算，考虑风速、波高和周期等环境要素的相关性^[17]，研究流程如图1所示。具体步骤包括：（1）本文涉及的环境参数变量如风速、波高和周期具有相关性，因此需要首先构建联合概率分布模型，并基于联合概率分布模型进行抽样；（2）基于桩-土接触构建有限元模型，计算训练点处的响应值，训练神经网络；（3）确定隐性功能函数，进行蒙特卡罗抽样，按下式计算失效概率^[18]：

(1)

式中，P_f为失效概率，n_f为失效数量，n为抽样数量。

BP神经网络（Back Propagation）^[19]是一种多层前馈网络，通过不断调整网络的权值和阈值，完成对神经网络的训练，可用于数据预测，模拟从输入到输出任意复杂的非线性映射。

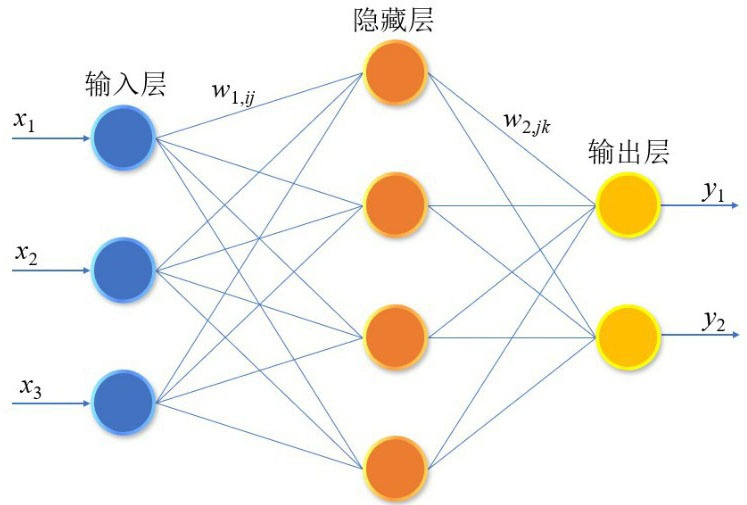

单隐藏层BP神经网络结构如图2所示。输入层和输出层的神经元个数由学习样本的输入参数、输出参数数量决定。对于单隐含层的神经元个数，可以根据下式^[20]确定：

(2)

式中，h为隐藏层神经元个数，n_i为输入层神经元个数，n_o为输出层神经元个数，a随机取0~10之间的常数。确定隐藏层神经元数量后，神经网络的拓扑结构即搭建完毕。

本文采用Sigmoid函数作为激活函数，并使用Levenberg-Marquardt算法进行反向传播过程的误差修正，以得到最佳的权值和阈值。训练完成后的单隐藏层的神经网络模型^[21]为

(3)

式中，η（·）为激活函数，w_kn、w_ik为权值，b_nk、b_ki为阈值，O_i为输出层的最后输出值。

2　风、浪联合概率分布模型

收起

2.1　边缘分布

Pearson-III型分布是广义的Gamma分布，在水文领域有着广泛的应用^[22]，其分布函数曲线为

(4)

式中，a₀为位置参数，a为形状参数，b为尺度参数。

本文采用Pearson-III型分布拟合20年风速、波高和周期极值序列，通过经验适线法求解Pearson-III型分布的参数，其结果见表1。通过K-S检验对拟合分布进行检验，由表1可知，最大风速、有效波高和周期的Pearson-III型分布均能通过假设检验，即检验统计量

都小于检验标准

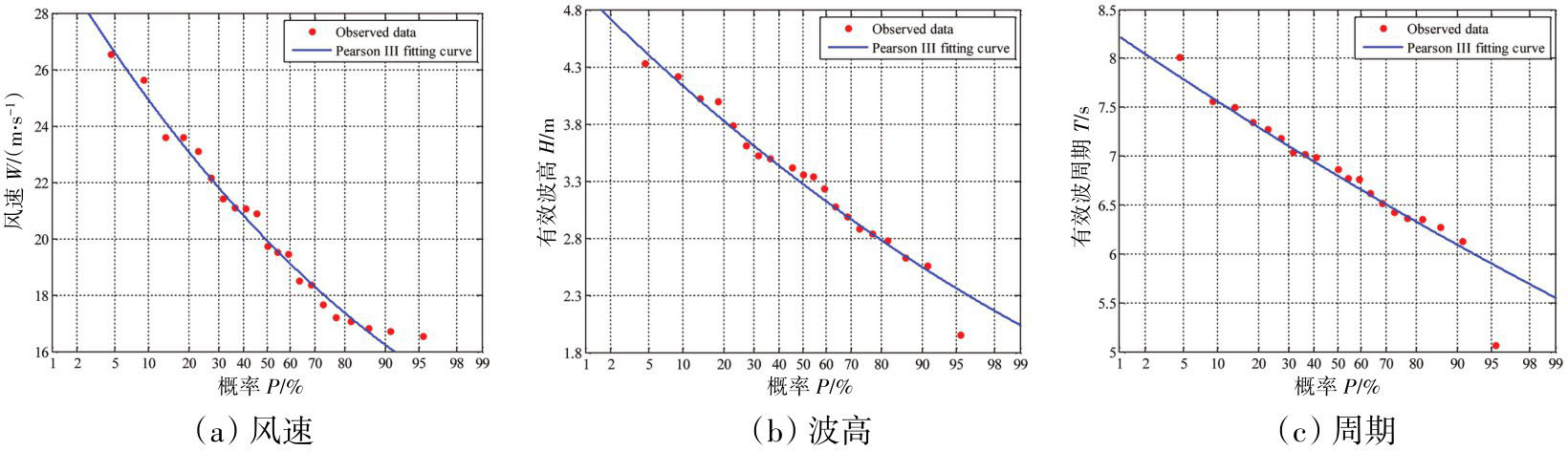

（置信水平α取0.05，n=21），这说明Pearson-III型分布能够较好地拟合风速、波高和周期的边缘分布，拟合分布图见图3。

2.2　多维联合分布

Copula函数是描述随机变量间相关性的重要工具^[23]，该函数是定义在[0，1]区间上均匀分布的联合概率分布函数。假设H为一个d维联合分布函数，其边缘分布为F₁，F₂，⋯，F_d，则存在一个d维Copula函数C，使得对任意x ∈ R^d^[23-24]有

(5)

(6)

(7)

(8)

式中，F_i（x_i）=u_i，i=1，2，⋯，d。如果F₁，F₂，⋯，F_d是连续的，则C是唯一的，否则C是由RanF₁×RanF₂×⋯×RanF_d唯一确定；相反，如果C是一个d维Copula，F₁，F₂，⋯，F_d为一元分布函数，那么式（5）定义的函数F是一个d元分布函数，其边缘分布为F₁，F₂，⋯，F_d。

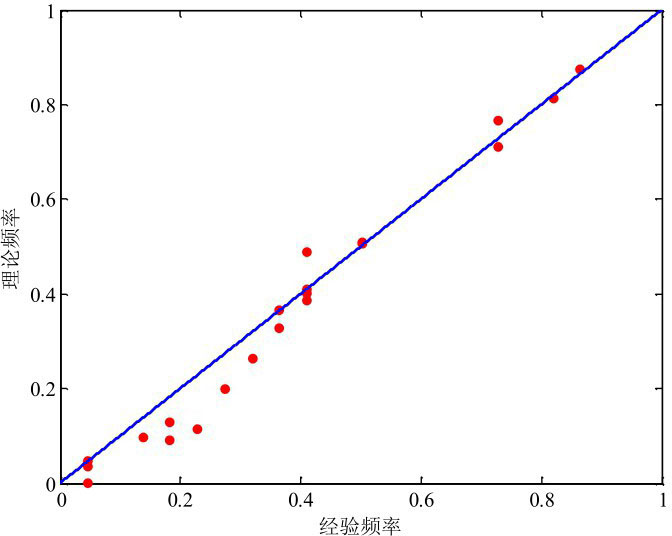

本文采用常见的4种三维Archimedean Copulas函数Clayton Copula、Frank Copula、Gumbel-Hougaard Copula和AMH Copula进行联合分布模型的构建，通过RMSE和AIC法对Copula模型进行拟合优度评价，模型择优结果见表2。RMSE值和AIC值越小，说明该Copula函数对样本数据的拟合程度越高。由表2可知，基于Gumbel-Hougaard Copula函数建立的风速、波高和周期的三维联合分布模型的RMSE值和AIC值最小，说明Gumbel-Hougaard Copula是拟合较优的三维联合分布函数，拟合结果如图4所示。

2.3　多维随机数据产生

对于对称Archimedean Copula函数，本文采用Marshal-Olkin法进行相关环境参数的随机抽样，具体步骤包括：（1）产生独立同分布且服从均匀分布随机数v₁，v₂，v₃；（2）产生服从分布函数G的随机数Y，使G的拉普拉斯变换为相应Archimedean Copula生成的逆函数φ^-1；（3）定义s_i = -lnv_i/Y，i = 1，2，3；（4）Archimedean Copula随机数为u_i = φ^-1（s_i），i = 1，2，3，式中u_i为本文中风速、波高和周期的边缘分布。

3　案例分析

收起

《山东海上风电发展规划（2021—2030年）》聚焦渤中、半岛北、半岛南三大片区，打造千万千瓦级海上风电基地^[25]，目前山东海上大直径单桩风机单台功率范围在5~10MW之间^[26]。本章以LW 8MW风机为例，针对渤中海域地质和海洋环境条件，采用BP神经网络与MCS相结合的方法进行可靠性分析，以验证本文所建立的可靠性分析方法的适用性。

3.1　基于桩-土耦合的有限元模型

3.1.1　模型构建

（1）风机参数

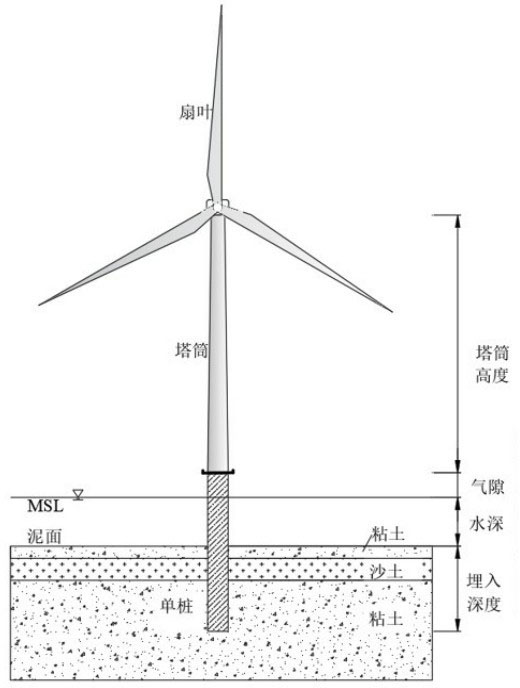

LW 8MW^[16]风机的详细参数如表3所示。该风机通过直径D=7.7 m、壁厚t=0.08 m的单桩固定于平均水深20 m的渤中海域，入泥深度L=35 m。

（2）土体模型

海床自上而下可简化为3土层的地质条件，依次为粘土层、砂土层和粘土层，采用Mohr-Coulomb本构模型，相关力学参数参考地勘报告和参考文献[27-28]，如表4所示。风机结构与土层分布情况如图5所示。

（3）网格与接触设置

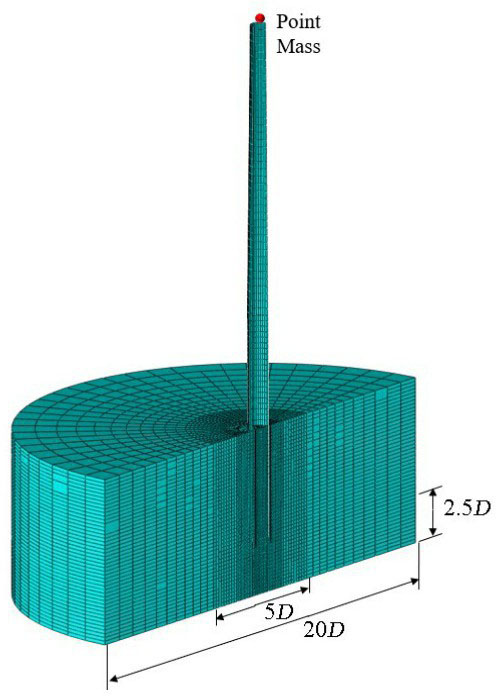

为避免边界效应的影响，土体水平和深度方向分别取20D和L+2.5D。土体的底面自由度完全约束，侧壁释放竖向位移。考虑到结构-土体相互作用的SSI模型^[29]，桩-土接触面设置为硬接触，允许分离与滑移，切向摩擦系数取0.45。土体采用8节点减缩积分实体单元（C3D8R）离散，桩采用4节点减缩积分壳单元（S4R）。在土体与桩的接触面5D范围内适当细化，以提高计算精度。有限元模型及网格划分情况如图6所示。

3.1.2　模型验证

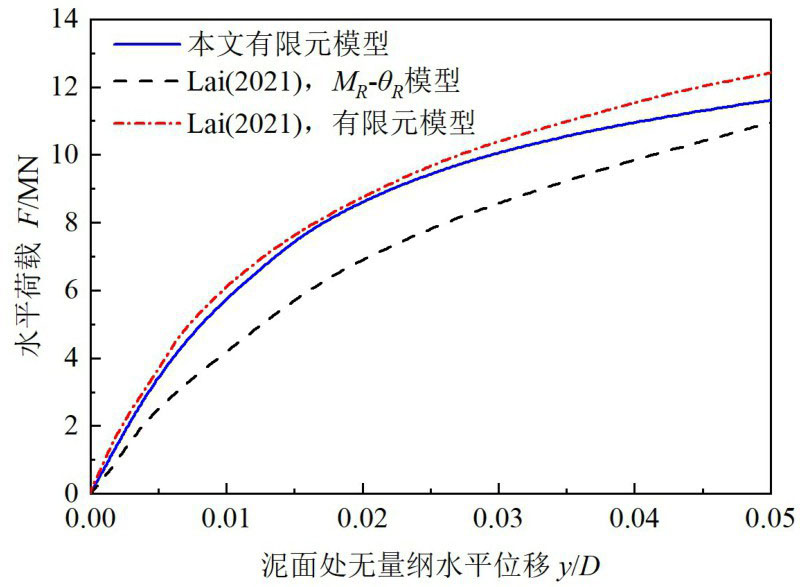

首先对本研究涉及的砂土和粘土两种土质条件下的桩-土耦合模型进行准确性验证。关于砂土的SSI模型验证结果可参照已发表的论文^[29]。针对粘土中的SSI模型，通过与Lai^[30]的计算结果进行对比验证。验证模型中，桩径和壁厚分别为8 m、0.09 m，埋深40 m。粘土重度γ=6 kN/m³，不排水抗剪强度s_u = 5 + 1.5z，其中z为泥面下深度，杨氏模量E=500s_u，泊松比ν=0.48^[28]。在泥面上30 m处施加水平荷载，得到的水平荷载与桩的泥面水平位移（泥面处水平位移与桩径比值y/D）的关系曲线如图7所示。

Lai^[30]基于M_R-θ_R弹簧的模型仅考虑了旋转点以下的桩-土作用，忽略了旋转点以上部分的桩-土作用，因此土体抗力结果比本文小。Lai的有限元模型与本文结果在y/D<0.03范围非常接近，在y/D>0.03时差距较大，这是因为Lai模型中采用NGI-ADP本构模型，定义了土体塑性变形后的强度弱化，而本文Mohr-Coulomb模型在屈服后强度保持不变。由于本研究仅涉及小变形阶段，故本文的SSI模型是适用的。

3.1.3　荷载计算

风对结构的作用主要表现为作用于风机扇叶的推力和塔筒上的风荷载。由于风机在切出风速前后运动特性的差异，扇叶推力的计算需要根据轮毂处风速是否超过切出风速分别计算。

（1）当轮毂处的风速在切入风速与切出风速之间时，推力可通过下式^[31]计算：

(9)

式中，F_th为推力；ρ_a=1.025 kg/m³为空气密度；A_R为扇叶扫掠面积；W_hub为轮毂处的平均风速；C_T为推力系数，其取值按下式^[32]得出：

(10)

（2）若轮毂处风速大于切出风速，推力按下式^[27]计算：

(11)

式中，C_s为扇叶的阻力系数，取1.5^[33]；A_B为扇叶总投影面积，其他参数同式（10）。

塔筒所受风载荷根据式（11）计算，阻力系数取C_s = 0.5，投影面积A_B为塔筒沿流速方向的投影，高度z处风速W取值采用指数分布律，表达式^[8]如下：

(12)

式中，W₁₀为海平面以上10 m高度处的平均风速，β = 0.2为风速廓线指数。

风机单桩所受波浪力利用莫里森方程计算，波浪力^[8]可以表示为

(13)

式中，F_M为惯性力，F_D为拖曳力，d_w为水深，C_M = 2.0为惯性力系数，C_D=1.2为拖曳力系数，ρ_w=1025 kg/m³为海水密度，D为桩径，

、

分别代表水质点的速度和加速度。

3.2　有限元分析

根据随机抽取的年极值数据范围，确定神经网络方法中轮毂处风速、波高、波周期三个参数的训练点，如表5所示。需要指出的是，由于25 m/s是风荷载计算的临界风速，因此在风速25 m/s近区增设两个训练点位置24.9 m/s和25.1 m/s。

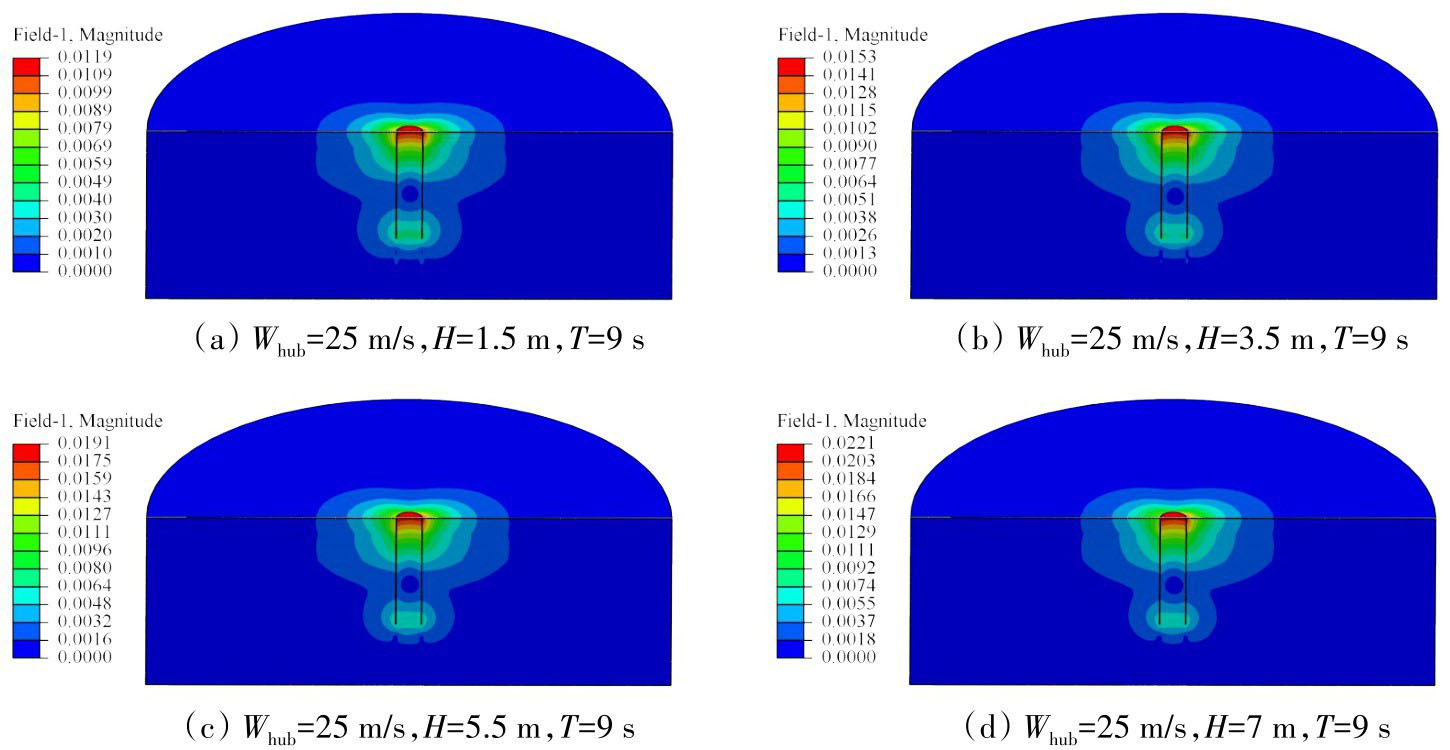

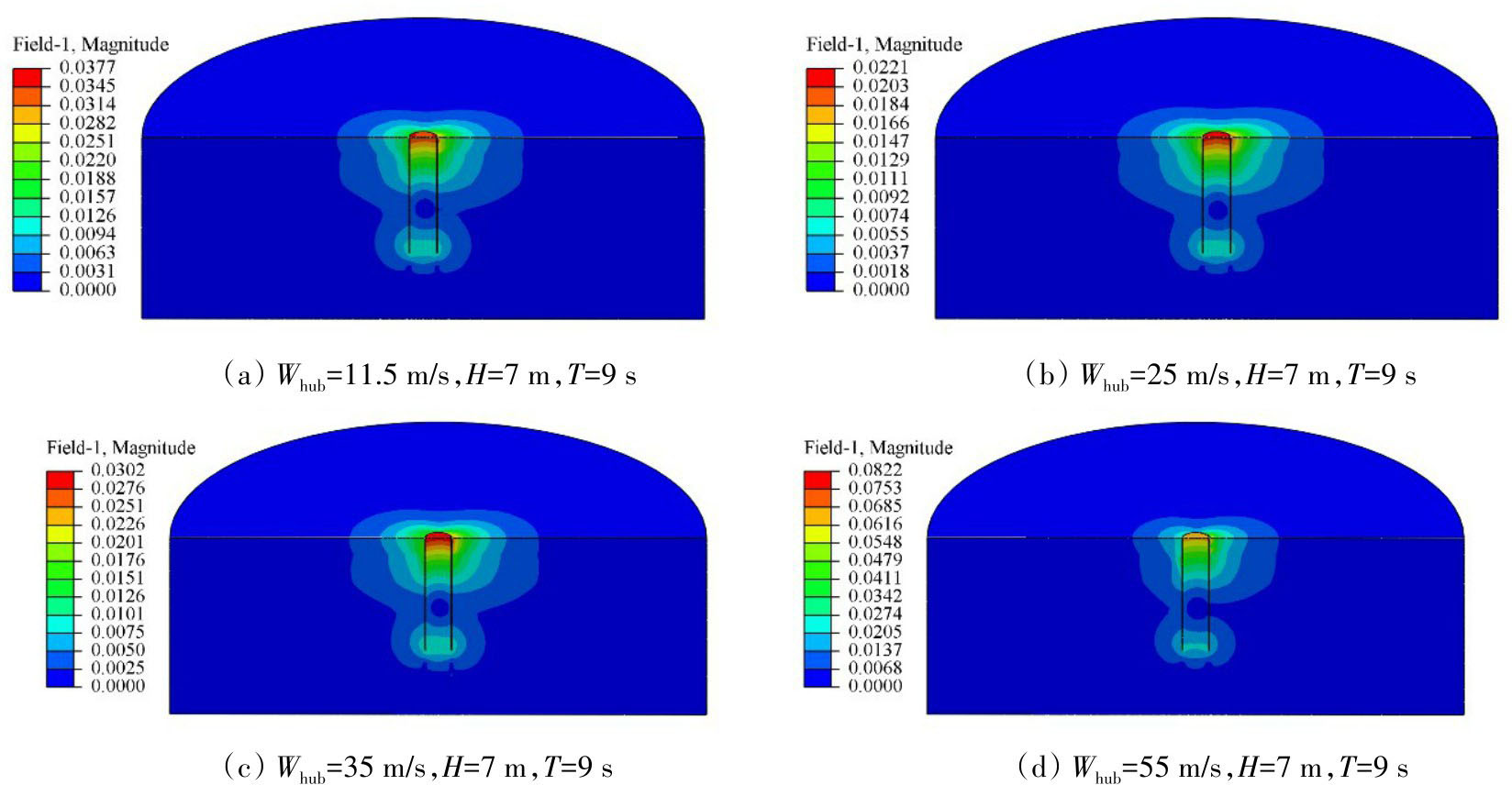

将以上数据完全组合得到260个训练点，通过有限元计算得到单桩泥面处转角θ。波浪不变（H=7 m、T=9 s），不同风速W条件下土体位移云图如图8所示，泥面转角θ与风速的关系见表6；波高H改变对土体位移的影响如图9所示。可以看出，土体位移受到风速变化的影响较大。单桩绕中心轴附近某点转动，符合实际情况^[34]。

3.3　风机可靠性分析

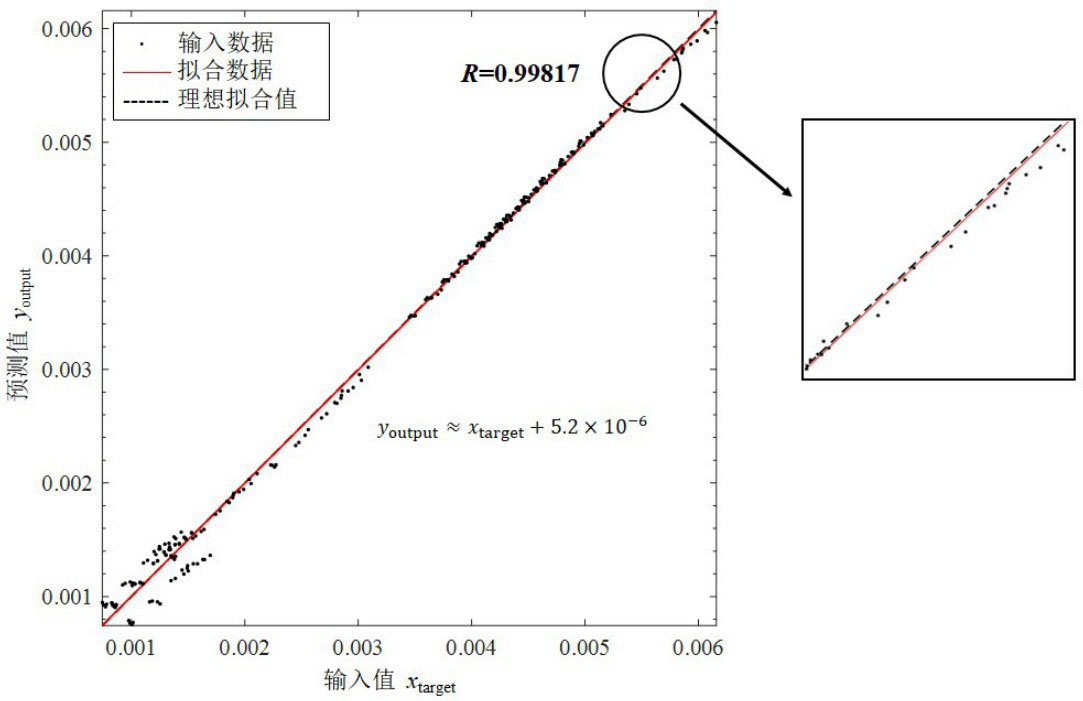

将260组环境参数作为输入值，泥面转角θ作为输出值，取5个中间层神经元，通过神经网络训练，训练完成后输入的泥面转角值x_target与神经网络预测值y_output相关曲线如图10所示。结果表明，有限元计算结果与神经网络的预测结果相关系数R=0.998 17，呈现出高度相关性，证明了神经网络预测结果的可靠性。

将随机抽取的20万组环境数据代入到构建的BP神经网络模型，可得到对应环境条件下泥面转角的值，泥面转角的分布情况如表7所示。泥面转角超过0.25°的概率为0.099%，可靠性指标为3.09，考虑风机设计使用寿命为25年，则单桩失效概率为2.446%，可靠性指标为1.97。需要指出的是，在DNV规范中要求的泥面转角为永久累积转角，而本文只考虑了极端海况导致的转角，根据Ma等人^[27]的研究结果，单桩的永久累积转角主要由台风等极端情况下的环境荷载所导致，而正常海况对转角的贡献较少，所以本文计算得到的失效概率虽略低于实际情况，但仍具有一定的参考价值。

采用斯皮尔曼等级相关系数（SRC）讨论分析单桩失效的主要影响因素^[10]，两个变量之间的SRC绝对值越大，它们之间的相关性越强，本文求得环境参数与泥面转角之间的SRC值如表8所示。由于风机为高耸结构物，风荷载作用位置高，对泥面处弯矩贡献大，因此泥面转角与风速呈强相关性，即单桩泥面转角对风荷载变化比较敏感，而泥面转角与波高、周期的相关性相对较弱。

4　结论

收起

本文研究了大直径单桩风机在正常使用极限状态下的承载力可靠性，考虑实际多土层的地质条件以及风、浪环境参数相关性，采用BP神经网络与蒙特卡罗模拟相结合的方法，对LW 8MW风机的单桩可靠性进行了分析，得出以下结论：

（1）蒙特卡罗模拟因其简单高效得到广泛应用，结合BP神经网络能精确地描述环境荷载与结构响应之间的非线性关系，可以在保证可靠性分析精度的同时大大提高分析效率。

（2）考虑环境参数与真实土层对结构响应的影响，采用环境参数联合概率分布模型和基于桩-土相互作用的有限元模型来综合确定结构响应，具有较强的现实意义，可以为国内后续海上风电场的设计建设提供参考。

基金

收起

江苏省自然科学基金资助项目(BK20190970; BK20190974)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

Horn

, Leira

. Fatigue reliability assessment of offshore wind turbines with stochastic availability[J]. Reliability Engineering & System Safety, 2019, 191: 106550.

[2]

宋雨果. 考虑桩-土相互作用的海上风机结构动力响应耦合机理研究[D]. 大连：大连理工大学，2021.

Song

Yuguo

. Research of coupling mechanism of structural dynamic response of offshore wind turbines with pile-soil interactions[D]. Dalian: Dalian University of Technology, 2021. (in Chinese)

[3]

, Yang

. A novel hybrid monopile foundation for offshore wind turbines[J]. Ocean Engineering, 2020, 198: 106963.

[4]

Vahdatirad

, Griffiths

, Andersen

, et al. Reliability analysis of a gravity-based foundation for wind turbines: A code-based design assessment[J]. Géotechnique, 2014, 64: 635-645.

[5]

, Chen

. Scour protection assessment of monopile foundation design for offshore wind turbines[J]. Ocean Engineering, 2021, 231: 109083.

[6]

Bacharoudis

, Philippidis

. A probabilistic approach for strength and stability evaluation of wind turbine rotor blades in ultimate loading[J]. Structural Safety, 2013, 40: 31-38.

[7]

Dong

, Moan

, Gao

. Fatigue reliability analysis of the jacket support structure for offshore wind turbine considering the effect of corrosion and inspection[J]. Reliability Engineering & System Safety, 2012, 106: 11-27.

[8]

DNV-OS-J101, Design of offshore wind turbine structures[S]. Norway: Det Norske Veritas, 2014.

[9]

蒋博闻. 风浪荷载下近海风机基础的可靠性分析[D]. 重庆：重庆交通大学，2016.

Jiang

. Reliability analysis of offshore wind turbine foundation under wind and wave loads[D]. Chongqing: Chongqing Jiaotong University, 2016. (in Chinese)

[10]

Zhang

, Kang

, Sun

, Liu

. Reliability-based serviceability limit state design of a jacket substructure for an offshore wind turbine[J]. Energies, 2019, 12: 2751.

[11]

Wang

, Kolios

, Liu

, et al. Reliability of offshore wind turbine support structures: A state-of-the-art review[J]. Renewable and Sustainable Energy Reviews, 2022, 161: 112250.

[12]

Doherty

, Gavin

. Laterally loaded monopile design for offshore wind farms[J]. Energy, 2012, 165: 7-17.

[13]

Murphy

, Igoe

, Doherty

, Gavin

. 3D FEM approach for laterally loaded monopile design[J]. Computers and Geotechnics, 2018, 100: 76-83.

[14]

Wang

, Lai

, Hong

, Mašín

. A unified lateral soil reaction model for monopiles in soft clay considering various length-to-diameter ratios[J]. Ocean Engineering, 2020, 212: 107492.

[15]

Ahmed

, Hawlader

. Numerical analysis of large-diameter monopiles in dense sand supporting offshore wind turbines[J]. International Journal of Geomechanics, 2016, 16: 04016018.

[16]

Desmond

, Murphy

, Blonk

, Haans

. Description of an 8 MW reference wind turbine[C]//Journal of Physics: Conference Series, 2016.

[17]

董胜，廖振焜，冯亮，等. 南海北部海洋平台环境参数嵌套逻辑分布估计[J]. 船舶力学，2018，22（10）：1181-1188.

Dong

, Liao

, Feng

, et al. Environmental parameter estimation with nested logistic distribution for ocean platform in the northern area of South China Sea[J]. Journal of Ship Mechanics, 2018, 22(10): 1181-1188. (in Chinese)

[18]

Jiang

, Hu

, Dong

, et al. Structural reliability analysis of wind turbines: A review[J]. Energies, 2017, 10: 2099.

[19]

陈磊.BP神经网络在海洋平台桩基轴向承载力中的应用研究[J]. 海洋技术学报，2019，38：85-91.

Chen

Lei

. Application research of BP neural network in offshore platform pile foundation axial bearing capacity[J]. Ocean Technology, 2019, 38: 85-91. (in Chinese)

[20]

廖圣瑄. 基于组合模型的风电机组载荷预测方法研究[D]. 北京：华北电力大学，2021.

Liao

Shengxuan

. Research on wind turbine load forecasing method based on combined model[D]. Beijing: North China Electric Power University, 2021. (in Chinese)

[21]

曾志波，丁恩宝，唐登海. 基于BP人工神经网络和遗传算法的船舶螺旋桨优化设计[J]. 船舶力学，2010，14（z1）：20-26.

Zeng

Zhibo

, Ding

Enbao

, Tang

Denghai

. Ship propeller design optimization based on BP neural network and genetic algorithm[J]. Journal of Ship Mechancis, 2010, 14(z1): 20-26. (in Chinese)

[22]

Singh

. Pearson Type III distribution entropy-based parameter estimation in hydrology[M]. Dordrecht: Springer Netherlands, 1998.

[23]

Sklar

. Fonctions de répartition à n dimensions et leurs marges[J]. Publications de l'Institut de Statistique de l'Uni-versité de Paris, 1959, 8: 229-231.

[24]

Nelsen

R B

. An introduction to Copulas[M]. New York: Springer, 2006.

[25]

山东省能源局. 山东海上风电发展规划（2021-2030年）[EB/OL]. 2022.

Shandong Energy Bureau. Shandong offshore wind energy development plan(2021-2023)[EB/OL]. 2022. (in Chinese)

[26]

胡珺. 全国第八大风电基地落户山东[N]. 中国能源报，2011.

Jun

. The eighth largest wind power base of China was settled in Shandong[N]. China Energy News, 2011. (in Chinese)

[27]

, Lu

, Li

, et al. Permanent accumulated rotation of offshore wind turbine monopile due to typhoon-induced cyclic loading[J]. Marine Structures, 2021, 80: 103079.

[28]

Wang

, Yu

, Liu

, et al. Cyclic bearing mechanism of suction caissons supporting offshore wind turbines in clay[J]. China Ocean Engineering, 2021, 35: 135-144.

[29]

Zhai

, Yin

. Finite element analysis of newly designed monopiles for offshore wind turbines on seabed with shallowly buried batholith[J]. Ships and Offshore Structures, 2022: 2067419.

[30]

Lai

, Wang

, Zhang

, Hong

. Site-specific soil reaction model for monopiles in soft clay based on laboratory element stress-strain curves[J]. Ocean Engineering, 2021, 220: 108437.

[31]

Arany

, Bhattacharya

, Macdonald

, et al. Design of monopiles for offshore wind turbines in 10 steps[J]. Soil Dynamics and Earthquake Engineering, 2017, 92: 126-152.

[32]

Frohboese

, Schmuck

. Thrust coefficients used for estimation of wake effects for fatigue load calculation[C]//Proceedings of the European Wind Energy Conference, Warsaw, Poland, 2010.

[33]

中国船级社. 海上移动平台入级规范[S]. 2020.

China Classification Society. Rules for classification of mobile offshore units[S]. 2020.

[34]

Cao

, Ding

, Yin

, et al. A new soil reaction model for large-diameter monopiles in clay[J]. Computers and Geotechnics, 2021, 137: 10431.

2024年第28卷第8期

PDF下载

引用本文

BibTeX

文章信息

doi: 10.3969/j.issn.1007-7294.2024.08.012

接收时间：2024-02-19
首发时间：2026-03-26
出版时间：2024-08-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-02-19

基金

江苏省自然科学基金资助项目(BK20190970; BK20190974)

作者信息

江苏科技大学，江苏　镇江　212100

通讯作者:

通讯作者，E-mail：yinqilin007@just.edu.cn

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/cblx/CN/10.3969/j.issn.1007-7294.2024.08.012

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

环境变量	a₀	β	a
H	2.2801×10^-7	28.282	8.5396	0.0883
W	10.26	8.4649	0.8415	0.0884	0.2873
T	1.105×10^-6	141.2	20.72	0.0941

环境变量

a₀

2.2801×10^-7

28.282

8.5396

0.0883

10.26

8.4649

0.8415

0.0884

0.2873

1.105×10^-6

141.2

20.72

0.0941

拟合优度	Clayton	Frank	GH	AMH
RMSE	0.0723	0.2099	0.0466	0.1641
AIC	-108.31	-63.5732	-126.84	-73.90

拟合优度

Clayton

Frank

AMH

RMSE

0.0723

0.2099

0.0466

0.1641

AIC

-108.31

-63.5732

-126.84

-73.90

技术参数	数值	技术参数	数值
功率/MW	8	机舱重量/t	285
扇叶数量	3	单个叶片重量/t	35
转子直径/m	164	叶片投影面积/m²	217
机舱中心点高度/m	110	塔筒高度/m	106.3
切入风速，切出风速，额定风速/（m·s^-1）	4，25，12.5	塔筒直径/m，壁厚/mm	5~7.7，22~36
轮毂质量/t	90

技术参数

数值

技术参数

数值

功率/MW

机舱重量/t

285

扇叶数量

单个叶片重量/t

转子直径/m

164

叶片投影面积/m²

217

机舱中心点高度/m

110

塔筒高度/m

106.3

切入风速，切出风速，额定风速/（m·s^-1）

4，25，12.5

塔筒直径/m，壁厚/mm

5~7.7，22~36

轮毂质量/t

土层编号	类型	深度/m	弹性模量E/MPa	泊松比μ	内摩擦角φ/°	粘聚力c/kPa	重度γ/（kN·m^-3）
1	粘土	0-5	10	0.47	0.1	20	7
2	中密度砂土	5-14	40	0.3	34	0.5	10
3	粘土	14-55	25	0.47	0.1	50	7

土层编号

类型

深度/m

弹性模量E/MPa

泊松比μ

内摩擦角φ/°

粘聚力c/kPa

重度γ/（kN·m^-3）

粘土

0-5

0.47

0.1

中密度砂土

5-14

0.3

0.5

粘土

14-55

0.47

0.1

参数	数值
轮毂处风速W/（m·s^-1）	18，24.9，25，25.1，35，45，55，56，57，58，59，60，65
波高H/m	1.5，3.5，5.5，6.5，7
周期T/s	5，7，9，10

参数

数值

轮毂处风速W/（m·s^-1）

18，24.9，25，25.1，35，45，55，56，57，58，59，60，65

波高H/m

1.5，3.5，5.5，6.5，7

周期T/s

5，7，9，10

轮毂处风速/（m·s^-1）	10 m处风速/（m·s^-1）	波高/m	周期/s	泥面转角θ/°	轮毂处风速/（m·s^-1）	10 m处风速/（m·s^-1）	波高/m	周期/s	泥面转角θ/°
11.5	7.53	7	9	0.13247	55	33.46	7	9	0.241746
18	10.95	7	9	0.08854	56	34.07	7	9	0.250321
24.9	15.15	7	9	0.079364	57	34.68	7	9	0.259335
25	15.21	7	9	0.07932	58	35.29	7	9	0.26852
25.1	15.27	7	9	0.074203	59	35.89	7	9	0.27794
35	21.29	7	9	0.111728	60	36.5	7	9	0.287614
45	27.38	7	9	0.166773	65	39.54	7	9	0.339897

轮毂处风速/（m·s^-1）

10 m处风速/（m·s^-1）

波高/m

周期/s

泥面转角θ/°

轮毂处风速/（m·s^-1）

10 m处风速/（m·s^-1）

波高/m

周期/s

泥面转角θ/°

11.5

7.53

0.13247

33.46

0.241746

10.95

0.08854

34.07

0.250321

24.9

15.15

0.079364

34.68

0.259335

15.21

0.07932

35.29

0.26852

25.1

15.27

0.074203

35.89

0.27794

21.29

0.111728

36.5

0.287614

27.38

0.166773

39.54

0.339897

泥面转角范围/°	组数	占比（%）	泥面转角范围/°	组数	占比（%）
<0.1	157652	78.826	0.2~0.25	844	0.422
0.1~0.15	36010	18.005	>0.25	198	0.099
0.15~0.2	5296	2.648

泥面转角范围/°

组数

占比（%）

泥面转角范围/°

组数

占比（%）

<0.1

157652

78.826

0.2~0.25

844

0.422

0.1~0.15

36010

18.005

>0.25

198

0.099

0.15~0.2

5296

2.648

变量对	SRC
风速-泥面转角	0.993
波高-泥面转角	0.846
周期-泥面转角	0.812

变量对

SRC

风速-泥面转角

0.993

波高-泥面转角

0.846

周期-泥面转角

0.812
