不耦合液氧膨胀破岩法孔壁压力计算方法研究

PDF下载

曾华恒 ^1a^,^1b , 解叶龙 ² , 胡艳 ² , 陈必港 ³ , 魏勇 ^1a^,^1b , 霍晓锋 ^1a^,^1b

爆破 | 爆破器材 2025,42(2): 146-157

收起

爆破 | 爆破器材 2025, 42(2): 146-157

不耦合液氧膨胀破岩法孔壁压力计算方法研究

全屏

曾华恒^1a^,^1b, 解叶龙², 胡艳², 陈必港³, 魏勇^1a^,^1b, 霍晓锋^1a^,^1b

作者信息

^1.a.福州大学　紫金地质与矿业学院，福州　350108

^1.b.福州大学　爆炸技术研究所，福州　350108

^2.中昌核工（福建）建设发展有限公司，南平　353200

^3.福建省交通科研院有限公司，福州　350004

曾华恒（2000-），男，福建泉州人，硕士研究生，主要研究方向爆破工程与采矿工程，（E-mail）1377563102@qq.com。

ZENG Hua-heng (2000-), male, born in Quanzhou, Fujian, master's degree candidate, mainly engaged in blasting engineering and mining engineering, (E-mail)1377563102@qq.com

通讯作者:

霍晓锋（1994-），男，河北平山人，博士、硕士生导师，主要从事采矿工程、爆破工程方面的教学与研究，（E-mail）huoxiaofeng0705@gmail.com。

A Calculation Method of Wall Pressure for Uncoupled Liquid Oxygen Explosion for Rock Fracturing

Hua-heng ZENG^1a^,^1b, Ye-long XIE², Yan HU², Bi-gang CHEN³, Yong WEI^1a^,^1b, Xiao-feng HUO^1a^,^1b

Affiliations

^1.a.Zijin College of Geology and Mining, Fuzhou University, Fuzhou 350108, China

^1.b.Institute of Explosive Technology, Fuzhou University, Fuzhou 350108, China

^2.Zhongchang Nuclear Industry (Fujian) Construction Development Co., Ltd., Nanping 353200, China

^3.Fujian Transportation Research Institute Co., LTD., Fuzhou 350004, China

出版时间: 2025-06-01 doi: 10.3963/j.issn.1001-487X.2025.02.018

文章导航

摘要

收起

针对目前高压气体破岩机理研究还不够充足的现状，参考钻爆法中孔壁峰值压力的计算方法，在分析了液氧膨胀破岩法破岩的整个流程后，基于激波管理论，推导了一种不同岩石介质和不耦合系数下液氧膨胀破岩孔壁峰值压力计算模型。通过混凝土模型实验，利用动态应变测试仪测试孔壁峰值压力，在固定膨胀管直径60 mm，在4种不同孔径（75~120 mm）的条件下，进行孔壁峰值压力测试。测试结果表明：在液氧当量与岩石介质条件一致时，仅改变不耦合系数，测得的孔壁压力到达峰值的时间随着不耦合系数的增大而增加，其线性拟合式为t=230.6k-127.85；随不耦合系数的增大，孔壁峰值压力逐渐减小，且衰减程度逐渐放缓；对比孔壁峰值压力测试结果与理论计算结果，得出二者的孔壁峰值压力随不耦合系数的衰减趋势相近，验证了理论计算的可靠性。

关键词

液氧膨胀破岩法 / 径向不耦合安装 / 孔壁峰值压力 / 模型实验

Abstract

收起

Given the current lack of comprehensive research on the mechanism of rock fracturing by high-pressure gas, this study draws upon the research method used to determine peak pressure at the borehole wall in the drilling and blasting method. By analyzing the complete rock fracturing process through the liquid oxygen expansion method, a calculation model for the peak pressure at the borehole wall was derived from the shock tube theory, considering the changes in the rock medium and uncoupling coefficient. Using a dynamic strain tester, a concrete model experiment was conducted to measure the peak pressure at the borehole. Under fixed conditions of a 60 mm expansion tube diameter and four different apertures (75~120 mm), the peak pressure was measured. The test results show that, with the same liquid oxygen equivalent and rock medium conditions, the time to peak pressure increases linearly with the uncoupling coefficient, following the relationship t=230.6k-127.85. As the uncoupling coefficient increases, the peak pressure at the borehole wall decreases gradually, with the attenuation rate gradually slowing. A comparison between the experimental results with the theoretical calculations shows a similar trend in peak pressure attenuation with the uncoupling coefficient, confirming the reliability of the theoretical model.

Key words

liquid oxygen expansion rock breaking method / radial uncoupled installation / peak hole wall pressure / model experiment

引用本文

曾华恒, 解叶龙, 胡艳, 陈必港, 魏勇, 霍晓锋. 不耦合液氧膨胀破岩法孔壁压力计算方法研究. 爆破, 2025 , 42 (2) : 146 -157 . DOI: 10.3963/j.issn.1001-487X.2025.02.018

Hua-heng ZENG, Ye-long XIE, Yan HU, Bi-gang CHEN, Yong WEI, Xiao-feng HUO. A Calculation Method of Wall Pressure for Uncoupled Liquid Oxygen Explosion for Rock Fracturing[J]. Blasting, 2025 , 42 (2) : 146 -157 . DOI: 10.3963/j.issn.1001-487X.2025.02.018

正文

收起

随着我国城市化发展，城市中的地下隧道、地下空间、邻近铁路隧道施工等建设也愈发密集，地下施工中常用于开挖的炸药爆破在城市中引起的危害较大，严重威胁周围建筑及居民安全，为此在地下开挖掘进时需尽可能减少由爆破的危害，特别是爆破振动带来的危害，传统的炸药爆破在一些特定爆破作业环境下无法满足需求。而液氧膨胀破岩技术作为高压膨胀气体破岩的新技术之一，其爆破振动较小，能够适用于对振动要求较小的作业环境，并更加绿色环保。

对于钻爆法，减少爆破振动危害，可通过调整径向和轴向不耦合装药降低冲击波压力来减小爆破振动，因此孔壁压力的计算研究对降低爆破振动有重要意义，陈明等利用冲击波理论和数值模拟方法得到一种新的孔壁压力计算方法^[1]；楼晓明等利用Starfield迭加法分析得到柱状药包的孔壁初始压力计算式并通过数值模拟与实验验证一致性^[2]；叶志伟等考虑空气冲击波在小空气间隔的传播与爆轰产物膨胀的过程^[3]，得到了爆轰产物参数会对空气冲击波波后物质参数产生显著影响；刘云川等利用爆轰概念和等效能量的角度得到了径向不耦合装药的孔壁初始压力^[4]；Huo Xiaofeng等通过物理模型实验研究了在不同填充介质和不耦合系数条件下^[5]，孔壁峰值压力的加载速率，并对原有的理论公式进行改进，获得更为准确的理论计算公式。但相较于钻爆法，近几年出现的气体膨胀破岩法，例如高压气体膨胀法、二氧化碳相变破岩技术、液氧膨胀破岩技术等方法，它们在岩体隧道开挖时具有破岩效率高、爆破振动小、对周围建筑环境危害较小等优点。在高压膨胀气体爆破研究中，张宏伟等利用压力转化率测试实验证明液态CO₂致裂技术能够有效减少冲击地压和生产振动^[6]；Lu Tingkan等是通过射流速度计算得到液态CO₂的爆炸能量^[7]；彭怀德等对比高压气体膨胀技术与传统的钻爆法的破岩机理^[8]，并通过现场隧道实验得到了高压气体膨胀法引起的振动小于钻爆法；魏海霞等利用间断伽辽金(discontinuous Galerkin，DG)法系统地分析了高压气体作用孔壁过程^[9]，提出了一种应用于地表的振动预测方法；Yang Xuelin等通过对比不同当量CO₂与TNT炸药的振动波形^[10]，得出CO₂与TNT炸药的能量转换式；袁永等的通过高压CO₂气体与孔壁的相互作用得到初始孔壁压力p_k^[11]

(1)

式中：p_m为CO₂致裂管能承受的极限压力；d_a为CO₂致裂管直径；d_b为炮孔直径；n为压力增大倍数，该式中的压力增大倍数n_m的取值范围仍然还有待确定。

综上所述，目前对高压膨胀气体破岩的孔壁压力计算还需进一步研究，这对孔网参数、破岩效果优化和降低振动危害有重要意义，本文通过一种新型液氧膨胀破岩技术对高压膨胀气体的孔壁峰值压力进行研究^[12]，首先利用范德华方程描述液氧膨胀管内高温高压膨胀气体状态方程，随后结合激波管理论分析各种波系在高压膨胀气体、空气间隔、弹性孔壁和岩石之间的相互作用，提出一种在径向不耦合条件下的孔壁峰值压力计算模型，并通过模型实验得到液氧膨胀破岩孔壁峰值压力、压力峰值时刻随不耦合系数的变化规律，验证理论计算孔壁峰值压力的可靠性。

1　液氧膨胀破岩技术

收起

1.1　液氧膨胀破岩设备

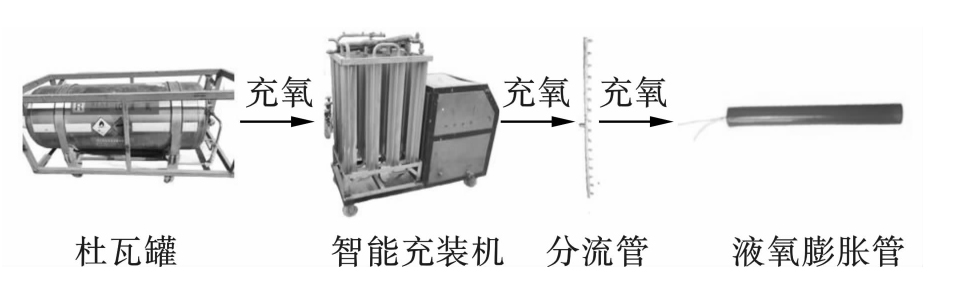

新型液氧膨胀破岩设备主要由智能充装机、柔性膨胀管以及杜瓦罐三部分组成。杜瓦罐用于运输和现场存放液态氧气，智能充装机能够实现智能化自动调节液氧的充填速度(1~10 kg/min)，柔性膨胀管主要由充液管、排气管、电点火头(电阻片)、外套管、燃烧介质组成，形状为圆柱形。现场设备运作过程如下：

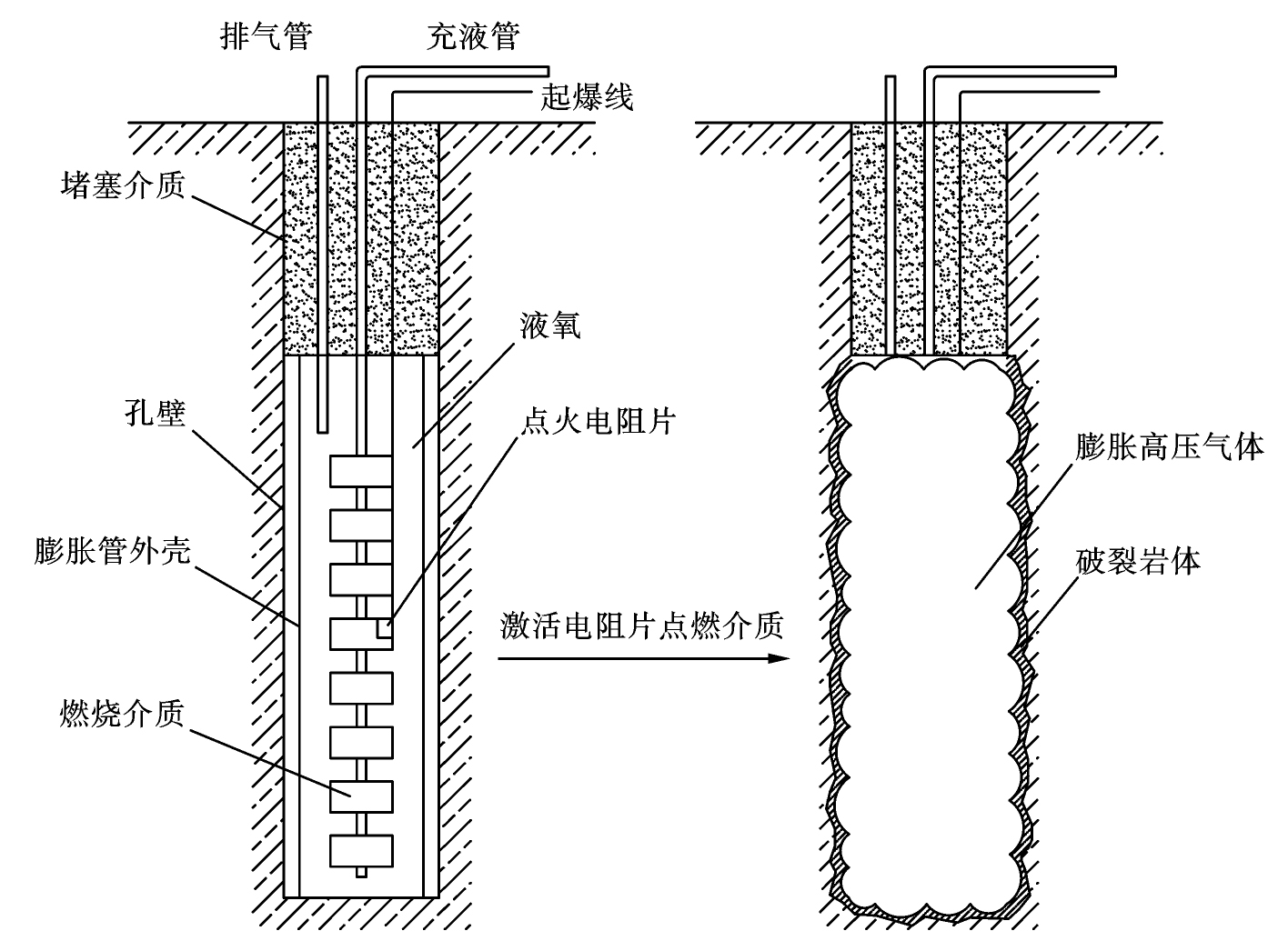

液氧膨胀管破岩，采用现场充气方式，将膨胀管放入炮孔中，并完成堵塞，液氧首先从杜瓦罐中流出，经智能充装机的智能调控，再通过分流管对各个炮孔的膨胀管进行充氧。液氧充入膨胀管后由于无保温措施，随着环境温度的提高，自然发生汽化现象，为防止膨胀管内压力过大，多余气体通过排气管泄出，保证点火前内外压力平衡。破岩方式为：使用电点火头点燃燃烧介质，燃烧介质在液氧的助燃下发生爆燃，迅速放出高温气体，破坏膨胀管冲击孔壁，使孔内温度、压力升高，剩余未参加反应的液氧相变为气体，继续作用于孔壁并扩大初始裂隙，完成破岩，作业流程如图1所示。

1.2　液氧膨胀破岩法机理分析

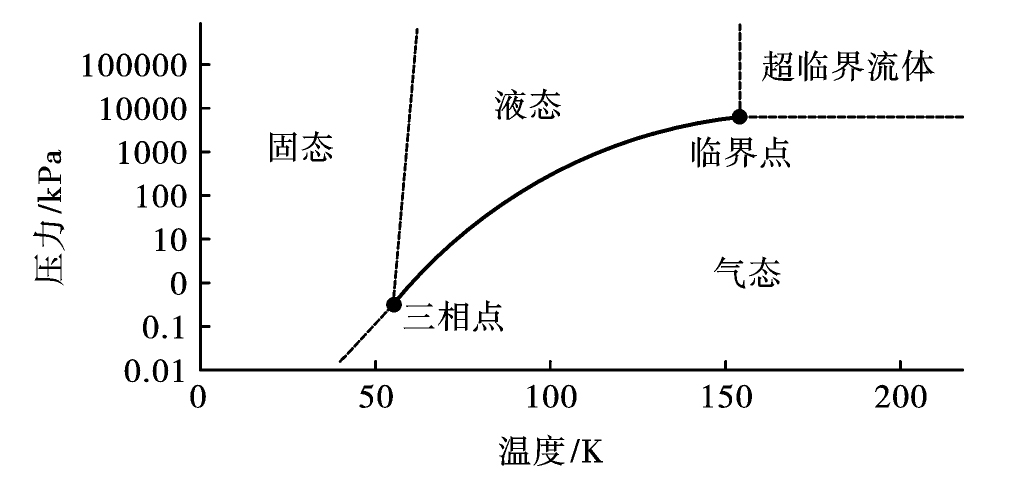

液氧膨胀产生的大量膨胀气体作用于孔壁，破坏初始岩体，在后续对裂隙的扩展中主要依靠相变产生的膨胀气体的气楔作用，使岩石破裂达到预期破岩效果，使用液氧膨胀破岩产生冲击波较小，膨胀气体的气楔作用要大于应力波作用时长，其中大部分的能量都表现为气楔作用于岩石破裂^[13]，破岩示意图如图2所示。

2　高压膨胀气体与孔壁相互作用

收起

2.1　基本假设

现场安装膨胀管时采用孔内不耦合安装，在径向上，膨胀管与孔壁之间有空气间隔，轴向上无间隔。在液氧膨胀破岩时，高压膨胀气体破坏膨胀管，当膨胀气体破坏膨胀管碰撞空气时，产生冲击波和稀疏波，此时由于膨胀气体波阻抗要远大于空气侧，在空气侧产生冲击波，膨胀气体侧产生稀疏波，在球形装药爆破过程中，在10~15倍装药半径时才会分离^[14]，膨胀气体碰撞到空气时产生冲击波，扰动空气，其膨胀速度与冲击波速度都极快，冲击波掠过空气间隔碰撞孔壁，同时膨胀气体压缩空气，假定空气冲击波与膨胀气体之间受扰动的空气间隔段距离为Δx，对Δx段受扰动空气间隔，冲击波碰撞孔壁产生的反射波，当波反射到空气与膨胀气体间断处，继续发生反射和透射，其反射波再碰撞孔壁，继续形成透射和反射波，如此往复。对孔壁的峰值压力求解方式为，将初次空气冲击波入射孔壁的透射压力视为孔壁峰值压力，把高压膨胀气体、空气和孔壁的之间的作用界面简化为一维平面，假定孔壁为弹性壁，膨胀管-膨胀气体-空气-孔壁-岩石的系统不与外界产生热交换。

2.2　膨胀管内气体状态方程

在点火时，管内燃烧介质主要成分为木质纤维素化学式为C₆H₇O₂(OH)₃，管内液氧的容量远大于介质容量，经测验，管内液氧容量约占60%，助燃介质约占40%。将其燃烧反应视为完全反应，其反应化学式为

(2)

该反应完全燃烧放出的热能为q＝2832 kJ/mol即焓变h₁，燃烧介质密度约为ρ_z＝0.5 g/cm³，1 g介质燃烧释放的热能约为17 164 J^[15]，液氧相变为O₂气体吸收的热量为q₁＝213.1 J/g，(氧气相变图图3)理论上完全燃烧1 g介质可供81 g液氧汽化，在标准状态下每消耗1 kg介质和8.225 L液氧，管内反应释放出5749 L氧气，830 L CO₂和691 L H₂O，共7270 L气体，是非常可观的能量，但燃烧热能必须全被液氧吸收，显然无法达到此条件，因为部分热能将转化为气体内能。管内介质燃烧无法消耗全部液氧，此刻膨胀管内的反应产生的气体为CO₂、H₂O、O₂三者共存状态。假定管内热系统不与外界发生热交换，燃烧反应热能全部转化为气体能量，定燃烧产生的热能部分被液氧吸收为Q₁，其余热能转化为管内气体内能Q₂，该过程中无能量损失，将膨胀管破坏前反应视为定容过程。根据能量守恒定律，定燃烧放出总热量为Q，满足

(3)

管内的O₂气体仅在相变反应下产生，吸收的热量为Q₁，相变产生的O₂气体物质的量n₁，液氧与介质燃烧放出的CO₂气体物质的量n₂和H₂O气体物质的量n₃可表示为

(4)

(5)

(6)

管内反应中，产生的膨胀气体总物质的量n为n＝n₁＋n₂＋n₃。

在膨胀管破坏前，管内初始状态为满装液氧和助燃介质，反应开始后根据燃烧反应放出热量Q，确定管内气体体积变化程度及气体密度、压力。当放出燃烧反应放出热量Q后，管内参与反应的液氧和助燃介质减少的体积为ΔV，即管内混合膨胀气体增加体积V为

(7)

式中：M₁为木质纤维素摩尔质量，165；M₂为液氧氧气的摩尔质量，32；ρ_y为液氧密度，1.141 g/cm³。此刻管内气体为高温、高压、高密度气体，并且管内的燃烧和相变反应持续进行，使用理想气体状态方程不适合描述该情况。基于此，对于管内的O₂、CO₂和H₂O混合膨胀气体，利用范德华方程联立上式子结合燃烧和相变过程，得到膨胀管内膨胀气体的热力学方程为

(8)

式中：p为气体压强；K为玻尔兹曼常数；v为单个分子占据体积；a为度量分子间引力的唯象参数，在高温条件下气体分子的热运动很剧烈，远远大于气体分子间的相互作用力，因此分子间的相互作用力可以忽略不计，即忽略a；b为单个分子占有的体积大小，联立式(3)~(8)管内膨胀气体的v、b、p可表示为

(9)

(10)

(11)

式中：N_A为阿伏加德罗常数；联立式(8)、式(9)式结合燃烧和相变过程，可得释放热量Q的条件下，膨胀管内膨胀气体的热力学压力为

(12)

式中：g(Q₁，Q₂)为气体温度变化ΔT的表达式。根据气体内能变化公式，ΔT可表示为

(13)

式中：气体变化内能Δe等于Q₂；i为气体自由度，O₂气体为5，CO₂和H₂O气体为6。按照三种气体物质的量占比，可得到混合膨胀气体的自由度为

(14)

联立上式(13)、式(14)，T＝g(Q₁，Q₂)可表示为

(15)

联立式(9)~式(15)，得到膨胀气体压力p_g

(16)

上式即为关于热量Q₁，Q₂的管内膨胀气体压力方程。根据质量守恒定律，管内膨胀气体密度ρ_g可表示为

(17)

式中：γ为气体膨胀指数。膨胀气体比内能e与对应的声速a可表示为

(18)

(19)

2.3　膨胀气体与空气间隔的相互作用

膨胀气体的流动特性遵循流体基本的流动定律，满足流体力学的三大基本方程。高速膨胀气体的雷诺数很大，粘性对其的作用较小，可以简化忽略粘性，将高速膨胀气体视为无粘性可压缩流体。当膨胀管破坏时，将膨胀气体接触空气间隔的作用简化为一维问题，显然初始碰撞时左侧膨胀气体的波阻抗要远大于空气间隔的波阻抗^[16]，在空气侧形成冲击波，在膨胀气体侧形成稀疏波，将膨胀气体侧的边界定为药包半径r_b，且边界完全反射波的能量。冲击波与膨胀气体在间隔Δx段距离，在Δx段的空气为受扰动空气。一维Euler方程^[17]

(20)

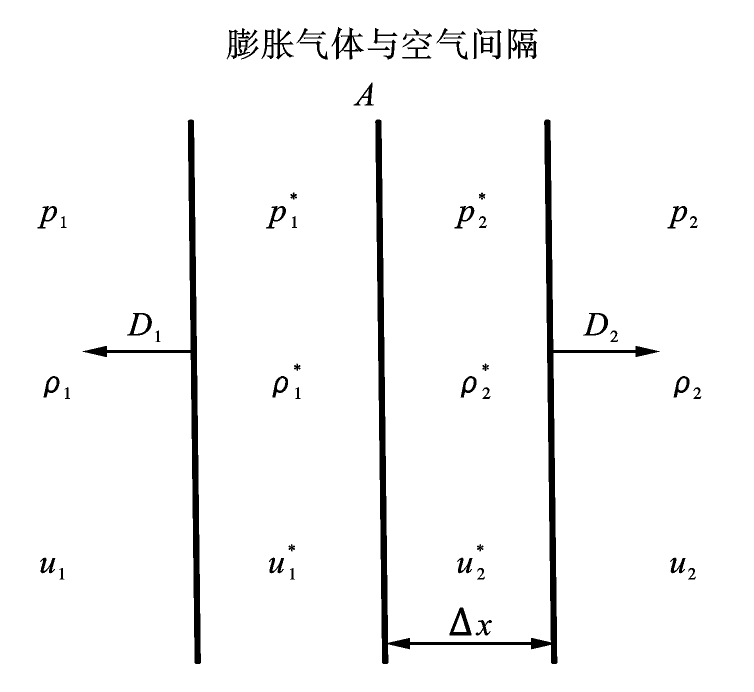

设初始膨胀气体的压力、密度、质点速度分别为p₁、ρ₁、u₁，空气间隔的压力、密度、质点速度分别为p₂、ρ₂、u₂间隔面右侧冲击波波速为D₂，左侧稀疏波波速为D₁，间断左侧受扰动膨胀气体的压力、密度、质点速度分别为p₁^*、ρ₁^*、u₁^*，间断右侧的受扰动空气间隔压力、密度、质点速度分别为p₂^*、ρ₂^*、u₂^*。见图4。

管内气体为高温高压气体，使用式(18)、(19)状态方程式表示。膨胀气体的质点速度为

(21)

式中：a₁为膨胀气体初始声波速度。由平面正冲击波关系式可求得冲击波波速为^[18]

(22)

式中：τ₁、τ₁^*、τ₂、τ₂^*分别为膨胀气体、受扰动膨胀气体、空气和受扰动空气比容。间隔Δx可用时间t表示为

(23)

对于左侧稀疏波，波后产物发生等熵膨胀产生加速度u_x1＝u₁－u₁^*，用代数表示为f_l(p₁^*，U_l)满足^[19]

(24)

按照等熵变化有

(25)

等熵变化过程中气体的ρ、P满足d_ρ/d_p＝a²，联立(24)、(25)得到f_l(p₁^*，U_l)的表达式为

(26)

根据式(25)等熵变化过程ρ₁^*表示为

(27)

对右侧冲击波，由Rankine-Hugoniot关系式有

(28)

(29)

(30)

联立式(18)、(28)~(30)式子可得关于ρ₂^*、ρ₂的关系式

(31)

冲击波附加速度u_x2＝u₂^*－u₂，由式(28)、式(29)，u_x2可用代数f_r(p_s，U_r)表示为

(32)

由式(28)、(32)可得f_r(p₂^*，U_r)

(33)

联立式(31)~(33)得到f_r(p₂^*，U_r)

(34)

式中

(35)

2.4　空气冲击波、膨胀气体与孔壁的相互作用

空气冲击波、膨胀气体与孔壁相互作用时，系统中存在膨胀气体、受扰动膨胀气体、受扰动空气、受扰动岩石、岩石五种介质，存在受扰动膨胀气体与受扰动空气间断界面和孔壁间断界面，定受扰动空气与受扰动膨胀气体间断为间断一，孔壁间断界面为间断二。

在初始空气冲击波碰撞孔壁前，首先掠过空气间隔导致Δx段的压力、质点速度与密度变化，在间断一处，根据界面连续原则，两种波后产物的压力、质点速度相等，可计算得出间断一处压力值，随后根据冲击波在空气中的衰减公式，可得初始空气冲击波在碰撞孔壁前的受扰动空气间隔段的波后产物。当初始冲击波碰撞孔壁后，发生透射与反射，同理根据界面连续原则，在孔壁间断处，左右两侧的波后产物的压力、质点速度应相同，可求解得到孔壁峰值压力。

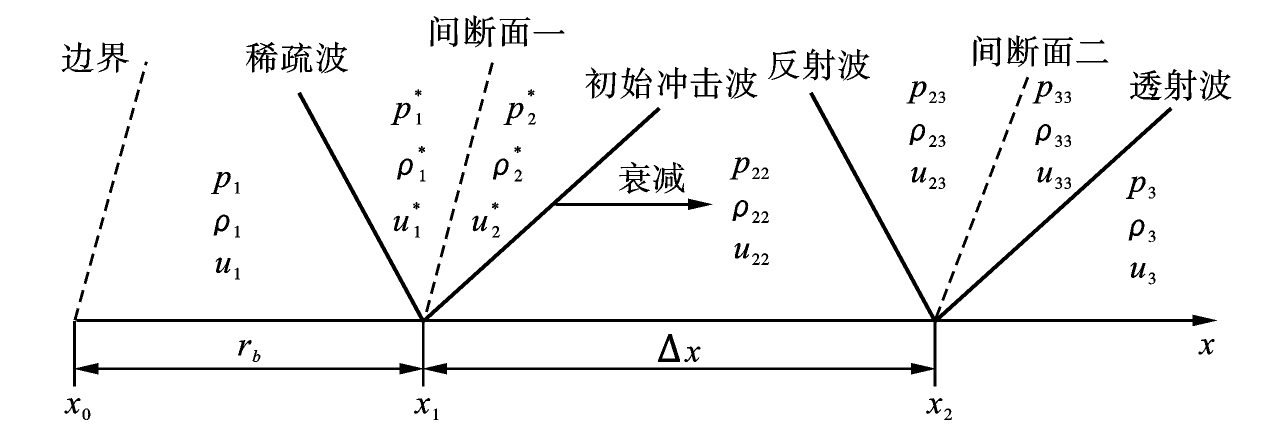

图5表示膨胀气体、空气、岩石系统的各个间断参数，p₂₂、ρ₂₂、u₂₂为初始冲击波掠过的Δx段空气经衰减后的压力、密度、质点速度；p₃₃、ρ₃₃、u₃₃为间断二右侧受初始扰动岩石的压力、密度、质点速度；p₃＝0，ρ₃，u₃＝0为岩石介质的压力、密度、质点速度；p₂₃、ρ₂₃、u₂₃为间断二左侧空气间隔受再扰动参数，间断二岩石透射波波速为D₃。

根据界面连续原则，间断处只发生密度突变，压力与质点速度相等，在间断一处有p₂^*＝p₁^*，u₂^*＝u₁^*，即u₁－u_x1＝u₂＋u_x2，由式(26)、(34)有

(36)

根据空气冲击波的衰减公式^[20]

(37)

式中：r为膨胀管中心到空气间隔处任意位置的距离；n′为压力衰减系数，取1~3。

由Rankine-Hugoniot关系式，对间断二左侧膨胀气体处加速度有

(38)

式中：B₁表示为

(39)

质点速度u₂₃可表示为

(40)

对右侧岩石冲击波满足质量守恒和动量守恒^[21]

(41)

(42)

联立式(41)、(42)孔壁压力p₃₃可表示为^[3]

(43)

式中：D₃为可近似为岩石纵波速度D_y。

根据界面连续原则，有u₂₃＝u₃₃，p₂₃＝p₃₃，定n＝p₃₃/p₂₂，联立式(40)、(43)，那么孔壁压力p₃₃的表达式为

(44)

根据文献[22]，可查询当介质为木质纤维素，液氧膨胀破岩的爆速约为3700 m/s，测得满装时膨胀管密度ρ_e＝884.6 kg/m³，由平均爆轰压力计算式^[23]：p₁＝(ρ_eD²)/2(γ＋1)。对ρ₂₂，由等熵膨胀式：ρ₂₂＝ρ₂(p₂^*/p₂₂)^1/γ。

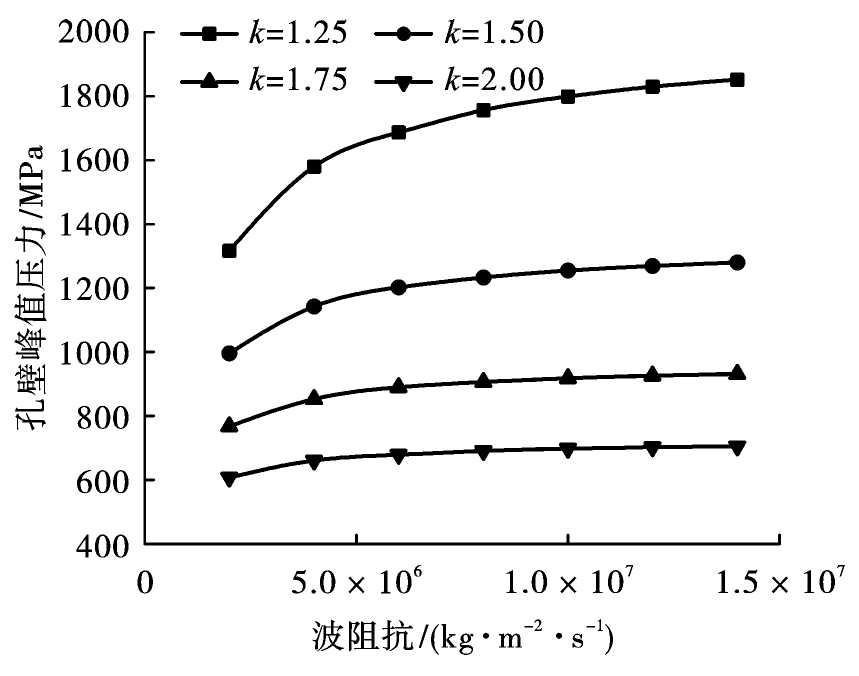

为探究液氧膨胀破岩孔壁峰值压力的变化规律，经理论计算，图6给出了液氧膨胀破岩法在不同不耦合系数和不同介质波阻抗条件下的条件下，孔壁峰值压力的变化规律。分析图6可知：在相同不耦合系数条件下，随着波阻抗的增大，孔壁峰值压力逐渐增大，并增大趋势逐渐趋于稳定；在相同波阻抗条件下，随着不耦合系数的增大，孔壁峰值压力逐渐减小，衰减趋势也逐渐变缓；观察不耦合系数为1.25~2.00孔壁峰值压力变化曲线，可见波阻抗对小不耦合系数的孔壁峰值压力影响较大，随着不耦合系数的增大，波阻抗的影响逐渐减小。

3　不耦合液氧膨胀破岩法孔壁压力测试实验

收起

为探究不同不耦合系数条件下使用液氧膨胀破岩法孔壁压力的变化规律，基于电阻应变原理，采用动态应力应变测量技术，在浇筑混凝土厚壁圆筒时，与粘贴好电阻应变计的应变砖一同浇筑，使混凝土模型一体化，利用Blast-Ultra高速多路动态应变测试系统，监测爆破过程中混凝土模型孔壁压力的变化值。

3.1　实验系统

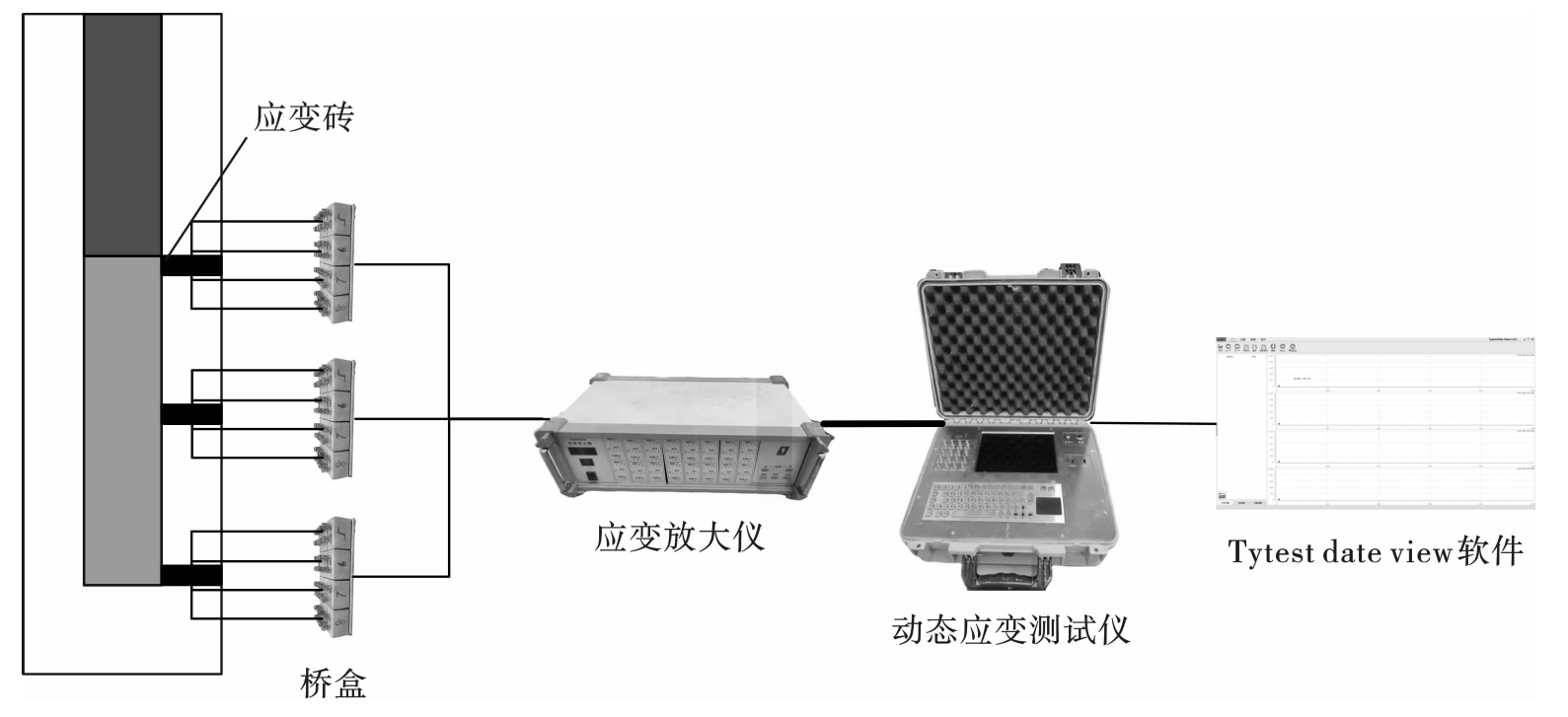

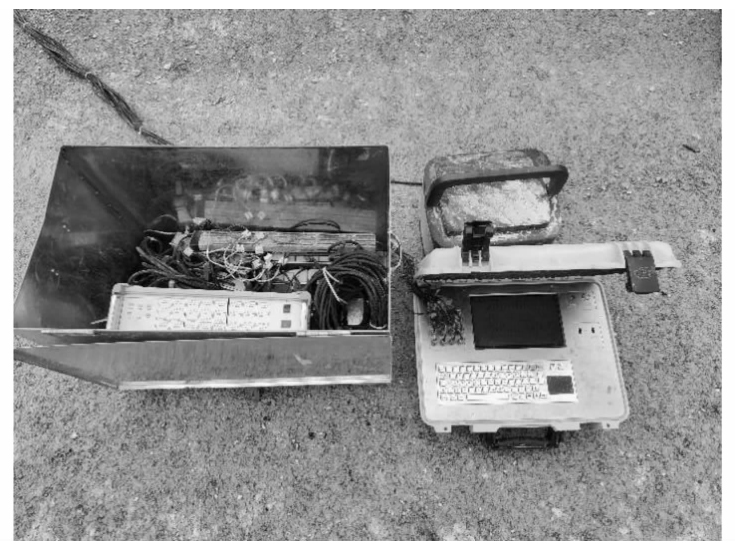

实验系统由的KD60009A型应变放大器、Blast-Ultra多通道冲击测试仪和数据分析软件Tytes-Data view构成，使用的应变片型号为BFH120-50AA-R1-D150。测试流程如图7所示，应变片和应变放大仪之间使用桥盒连接，再接入动态应变测试仪，最后使用分析软件分析数据。

3.2　实验设计

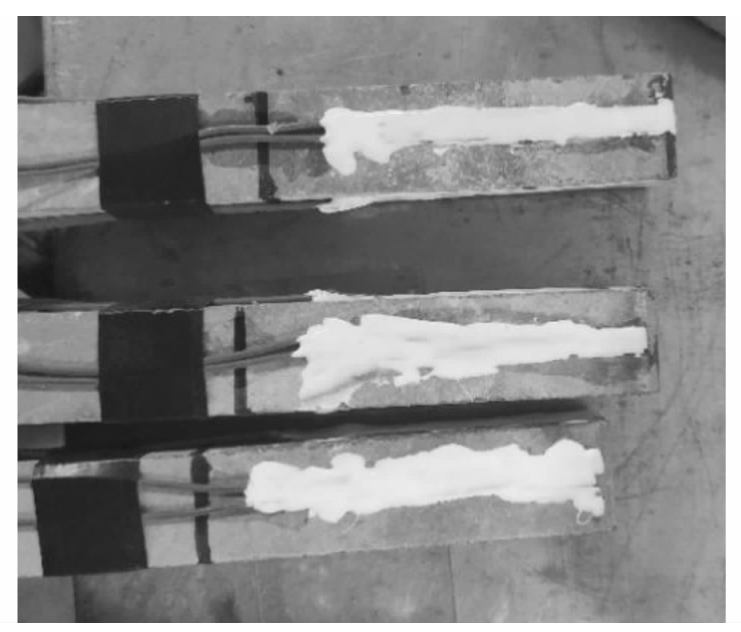

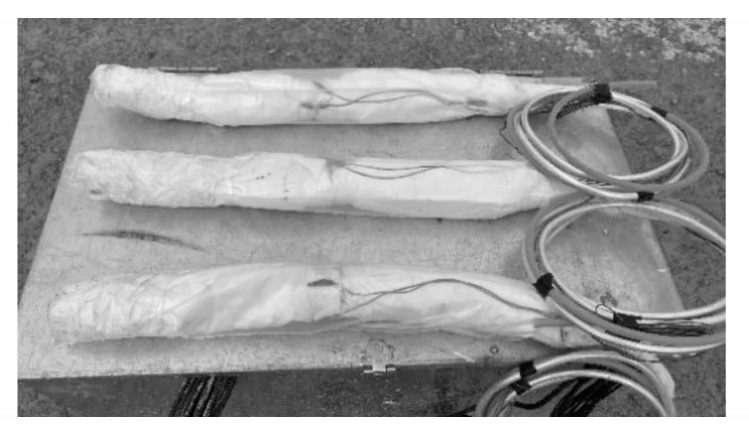

实验前准备主要为制作应变砖和混凝土厚壁圆筒模型。应变砖规格为2 cm×2 cm×10 cm长方体，应变砖与圆筒模型制作材料相同，保证爆破瞬间信号不发生反射，质量配比为水∶水泥∶砂∶石子＝1∶1.54∶3.13∶3.99，混凝土模型试块的密度为2280 kg/m³，抗压强度26 MPa，纵波速度为3160 m/s，弹性模量26.55 GPa。应变砖采用长方形塑料模具制作，制作时需喷脱模剂。在粘贴应变砖前，对粘贴处用砂纸打磨至光滑，再采用树脂基胶水粘贴，并将脚线与引线分开、固定，防止短路，一个应变砖上粘贴4个应变片，应变片布置位置为应变砖的4个2×10 cm面中心对称位置各一个，成型应变砖见图8。

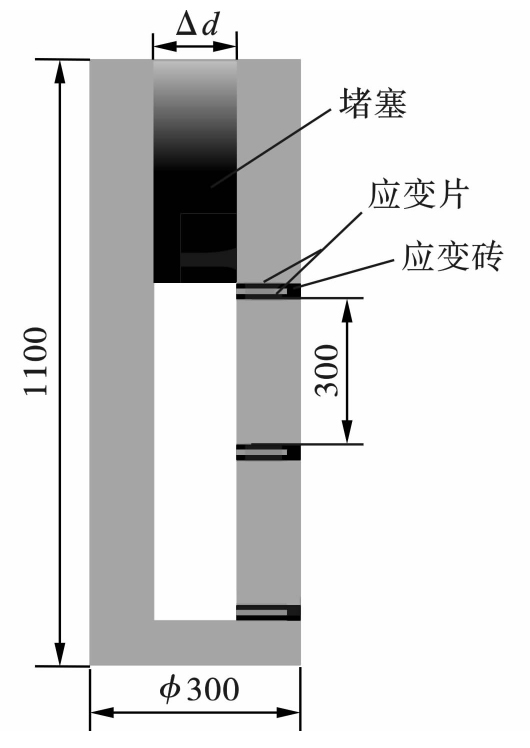

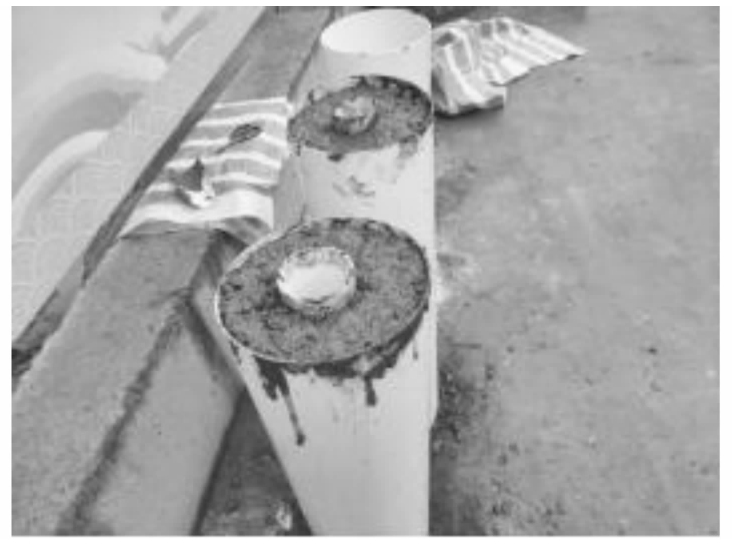

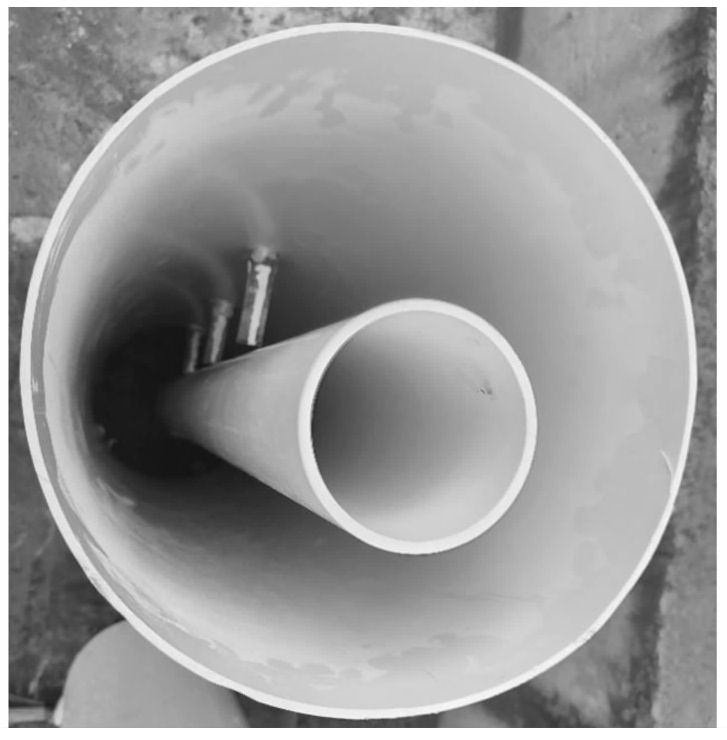

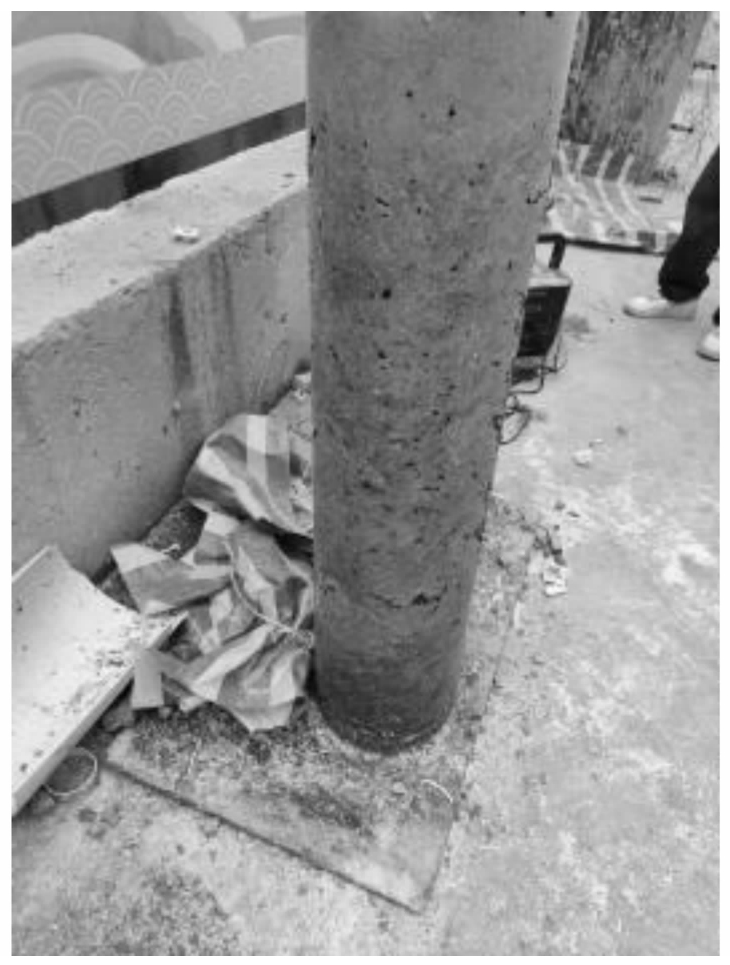

浇筑混凝土厚壁圆筒模型时，采用两种不同直径的PVC排水管，内模具用于模拟炮孔孔径，内模具分别采用直径为75、90、105、120 mm的PVC排水管，外模具统一采用直径300 mm的PVC排水管，浇筑时需喷脱模剂，并在浇筑前根据提前标号的应变砖位置放置应变砖，保证模型一体化，16~24 h后脱模，放置在温度18~22 ℃和湿度95%的环境下，养护28 d。混凝土圆筒模型高度为1.1 m、底部厚度为100 mm，药包长度为600 mm，直径为60 mm，药包由充液管、排气管、电点火头(电阻片)、柔性外套管、燃烧介质组成，形状为圆柱形，介质堵塞长度为400 mm，实验所用的膨胀管外形如下图9所示，成型厚壁圆筒模型如图10所示，浇筑过程及混凝土最终模型如图11、图12所示。

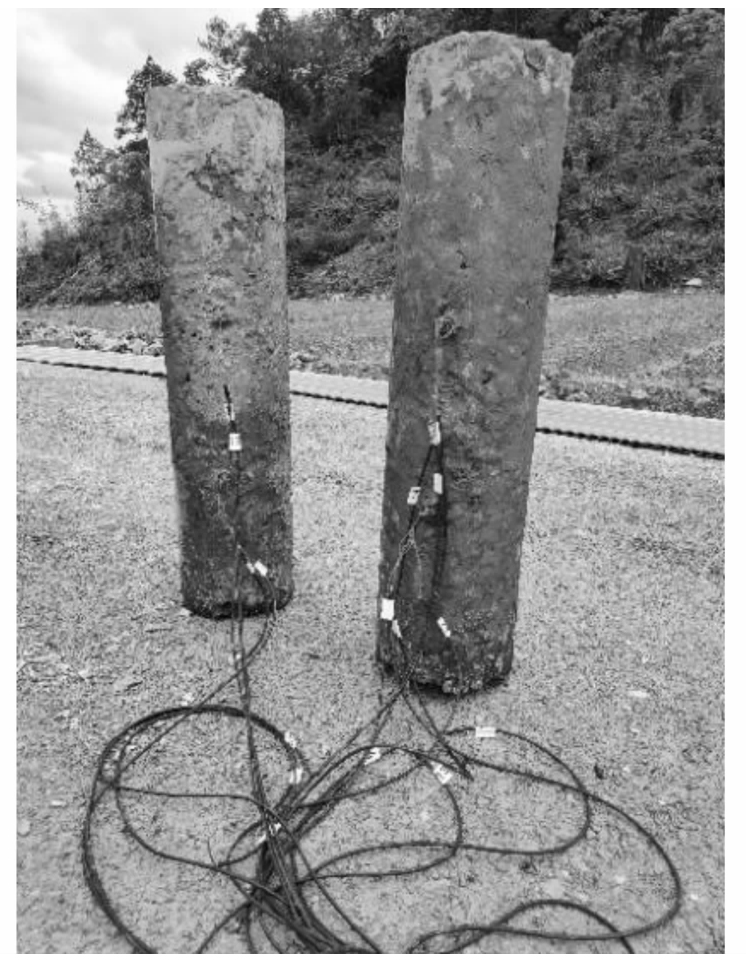

厚壁圆筒模型的测点布置为等距布置，间隔为300 mm，在模型底部布置测点S₁，往轴向方向上等间距布置S₂、S₃，如图13、图14所示。

3.3　实验过程

液氧膨胀管孔壁压力测试实验，采用轴向耦合，径向不耦合安装，其炮孔直径分别为75、90、105、120 mm，膨胀管直径为60 mm，通过固定膨胀管直径，调整混凝土模型炮孔直径，来调整实验中的不耦合系数。相同安装条件进行两次实验，共8次。实验场地为南平市建阳区某市政隧道施工场地，现场测试装置布置如图15所示。

3.4　实验结果与分析

为探究不同不耦合系数条件下安装膨胀管孔壁压力的变化规律，基于电阻应变原理，当应变砖受到动态应力作用时，应变砖受力发生变形，而粘贴在应变砖上的应变片随着应变砖的变形发生应变，对应地引起电阻的变化，进而引起电压的变化，应变砖发生的应变ε计算式如下

(45)

式中：U为输出电压，V；K为应变片的灵敏度系数；U₀为应变放大仪的桥压，V；i为桥臂数；G为应变放大仪增益倍数。孔壁压力σ计算式如下

(46)

式中，E为应变砖的弹性模量，GPa。

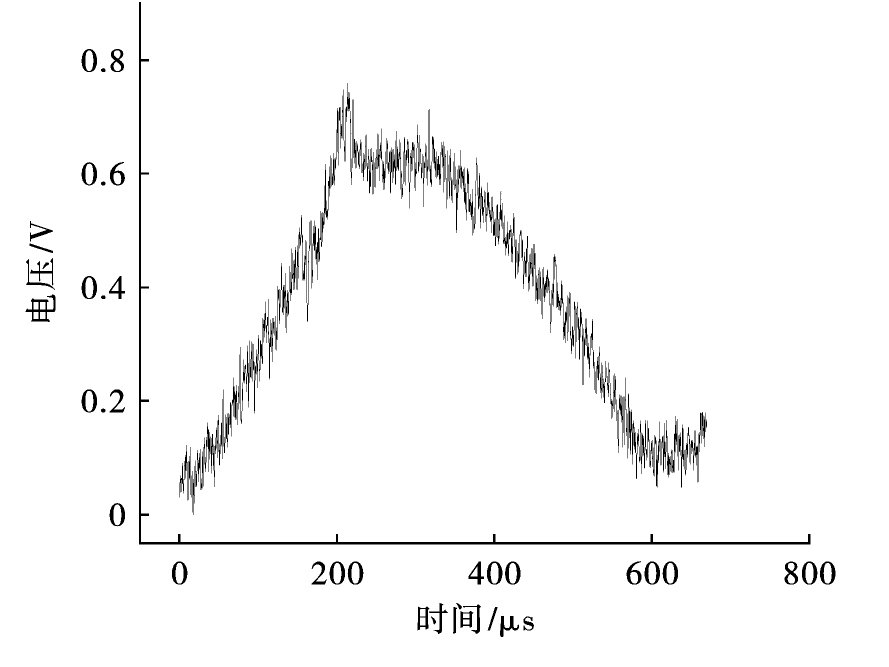

测试系统测得的电压变化，以实验编号4，测点S2为例，电压随时间变化规律如下图16所示。

对各组测试峰值结果取平均值，已测得应变砖弹性模量为26.55 GPa，根据式(45)、(46)，选取8组数据中的峰值电压并转换为峰值压力，计算结果如表1所示。

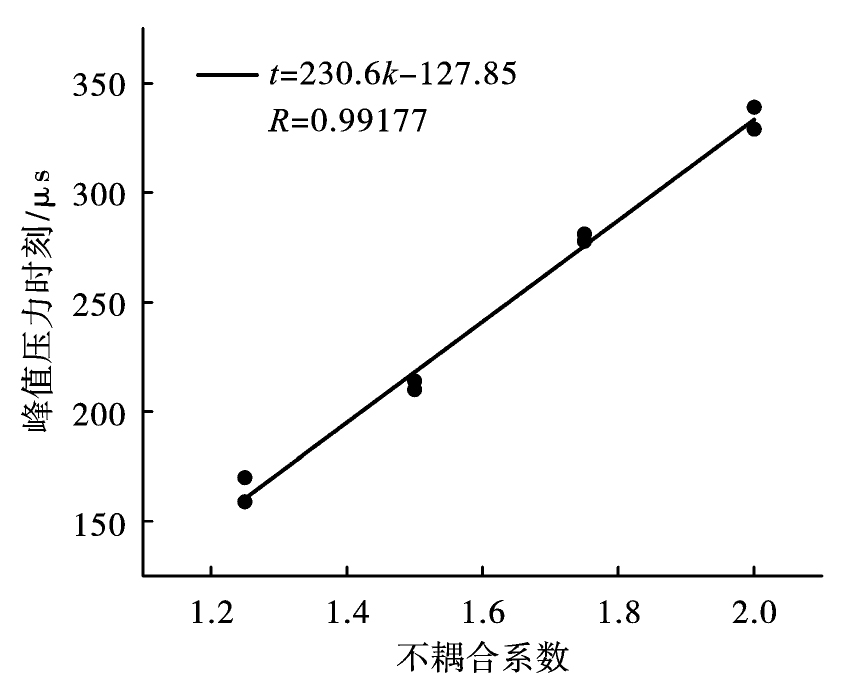

分析图17可知：在液氧质量和岩石介质固定时，仅改变不耦合系数，测得的孔壁峰值压力时刻与不耦合系数关系，随着不耦合系数的增大，孔壁压力达到峰值的时刻也随之增加，且其线性关系式可表示为：t＝230.6k－127.85，拟合相关系数为0.99177。

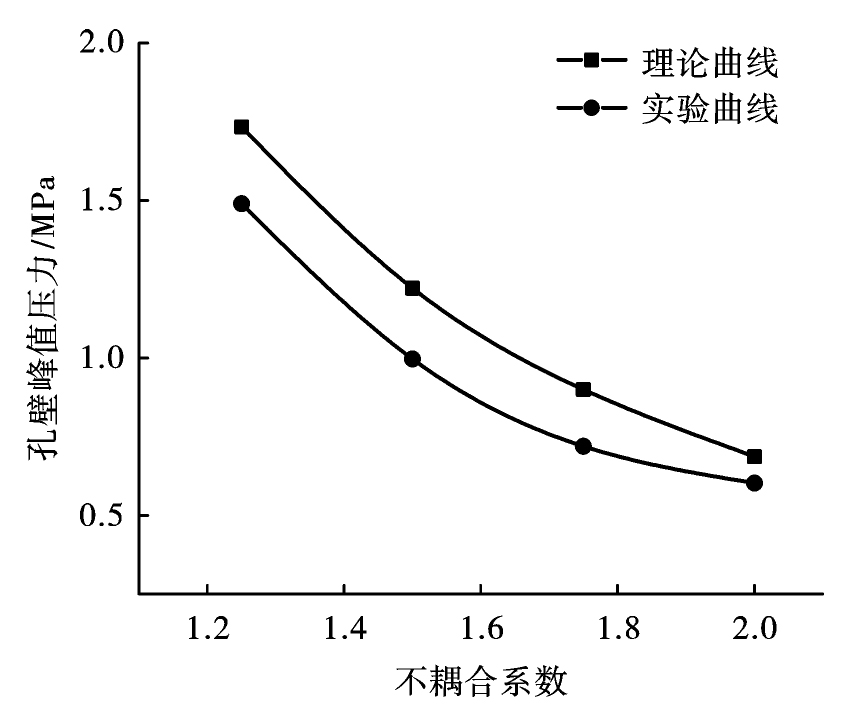

分析图18可知：理论计算所得的孔壁峰值压力随不耦合系数的变化规律与实验测得孔壁峰值压力变化规律近似，皆随不耦合系数的增大，孔壁峰值压力逐渐减小，且随不耦合系数的增大，孔壁峰值压力的衰减逐渐变缓，这是由于空气间隔的增大，冲击波受到衰减效应逐渐变小，导致的孔壁峰值压力变化变缓；通过对比发现，实验测得孔壁峰值压力的衰减程度相较理论计算数值更小，对二者之间的误差数值，这可能是因为：理论计算所得的孔壁峰值压力仅考虑到一维层面，没有考虑到孔壁曲面、膨胀管形状为柱状，起爆时产生的斜入射波，造成孔壁处的波叠加；在冲击波传递过程中，等熵指数将会发生变化，并不是固定数值；使用液氧膨胀破岩时，因起爆与充氧步骤之间的时间误差，将导致部分液氧气化排出膨胀管，致使管内的液氧当量的下降，通常在20~30 min后，因管内液氧气化消耗，将导致液氧膨胀管无法完成起爆。

4　结论

收起

基于激波管理论，从一维方向的角度上分析了径向不耦合条件下液氧膨胀破岩过程中，炮孔内初始波系在膨胀气体、空气间隔和岩石3种介质中的相互作用，并通过理论分析和实验验证得到在不同径向不耦合条件下采用液氧膨胀破岩技术的孔壁压力计算方法。

(1)通过简化液氧膨胀破岩过程的波系、介质与界面的关系模型，推导出液氧膨胀破岩峰值孔壁压力计算方法，理论计算得到的孔壁峰值压力数值，与不耦合系数呈负相关，与岩石介质的波阻抗呈正相关。

(2)在仅改变不耦合系数的条件下，随着不耦合系数的增大，液氧膨胀破岩孔壁压力达到峰值时刻的时间也增加，其线性关系式可表示为：t＝230.6k－127.85。

(3)通过实验测得的孔壁峰值压力数值，得到液氧膨胀破岩的孔壁峰值压力随不耦合系数的变化曲线，并验证了理论结果的可靠性。
