爆炸焊接，是利用炸药的化学能释放瞬间产生的巨大能量，使金属与金属或者金属与非金属之间发生高速碰撞，从而实现固相连接的一种工艺。1944年，Carl首先提出了这一焊接方法^[1]。多年后这一特种焊接技术由Philipchuk率先用于钢-铝的工业生产^[2]。此后，爆炸焊接的研究突飞猛进，实现了铝-铁、钛-钢、钛-铜等组合的结合^[3-5]。这一技术不仅可以完成大范围的复合，还能将异种金属进行焊接，在造船、机械、航空航天、化学和石油化工等领域都有着相当普遍的应用。

爆炸焊接的出现迄今已近百年，在金属射流的形成、炸药爆轰下飞板的动态响应、碰撞区近邻的压力场，以及爆炸焊接窗口理论等方面都有显著的成果。但是对界面波的形成机理和波纹参数的控制尚未有统一、明确的认识，异种材料的选择及其界面组织的研究有待深入，数值模拟相关工作不够全面。因此，将从以上方面探讨爆炸焊接技术发展中面临的问题和未来发展方向。

1 爆炸焊接的相关理论

收起

1.1 爆炸焊接基本原理

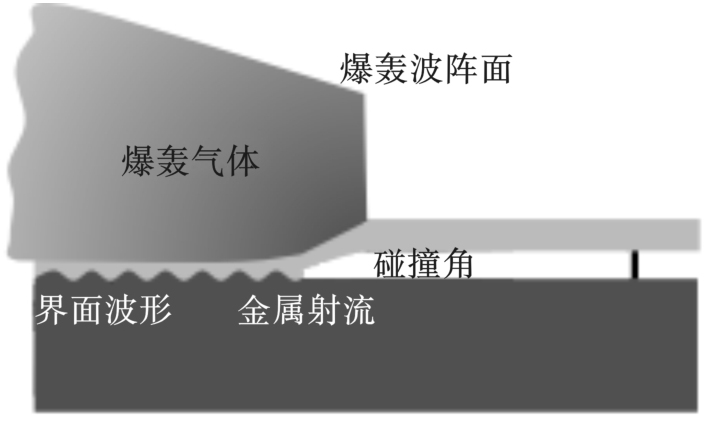

爆炸焊接由多学科交叉而成，其过程复杂。如图1所示，常见的平行放置法通常包括引爆器（一般为雷管）、炸药、飞板、基板、间隙等。图2展现了炸药引爆之后，一个逐渐趋于稳定的爆轰波扫过飞板表面，产生的高压爆轰产物使得飞板发生弯折，在数微秒时间内加速到每秒数百米的速度并撞击基板。根据流体力学的伯努利方程，有

(1)

式中：p为碰撞点压力；ρ为飞板密度；v_f为飞板来流速度。

碰撞点的压力可达到几十GPa，高于常见金属材料的动态屈服极限。碰撞区发生强烈的塑性剪切变形，在极短的时间内转化为热，导致材料升温，剪切强度也会相应降低，最终使得金属呈现出熔化状态。因此，碰撞区近邻的金属材料可以近似看作是流体模型。

飞板来流经过碰撞点后分为两个部分，一部分为“再入射流”，它以每秒数千米的速度流向右侧，可以清除带有氧化物的金属表层，露出洁净表面，以便复合板的结合。因此，再入射流也是爆炸焊接的必要条件。另一部分为“主体射流”，它流向左侧，代表着已焊合成功的复合板^[6]。

在爆炸焊接过程中，爆轰波阵面向右侧传播的速度为爆速v_d。飞板在爆轰气体高压推动之下，会发生迅速的动态弯折，以碰撞速度v_p向基板运动，一般假定速度方向垂直于弯折角θ的平分线。若将运动坐标系置于碰撞点，飞板则以速度v_f、碰撞角度β流向碰撞点，而在平行放置时有，来流速度v_f=v_d，碰撞角度β=θ。运动参数之间满足以下几何关系

(2)

为了达到较好的爆炸焊接效果，作为爆炸焊接的重要参数，碰撞点移动速度v_c、碰撞角β、碰撞速度v_p需要满足一定范围，而三者由式（2）联系起来，故只需两个独立参数即可。

1.2 爆炸焊接参数与焊接窗口理论

异种金属材料有着不同的物理性质和力学性能，对应的爆炸焊接参数也会不同。大量实验结果表明，结合界面处均匀且细小的周期性波纹会提高结合强度，这种高质量界面的获得往往依赖于焊接参数的选取。因此，合适的爆炸焊接参数选择至关重要，在由两个独立变量张成的爆炸焊接窗口范围内选择参数，一般能够获得优质波纹。见图3。

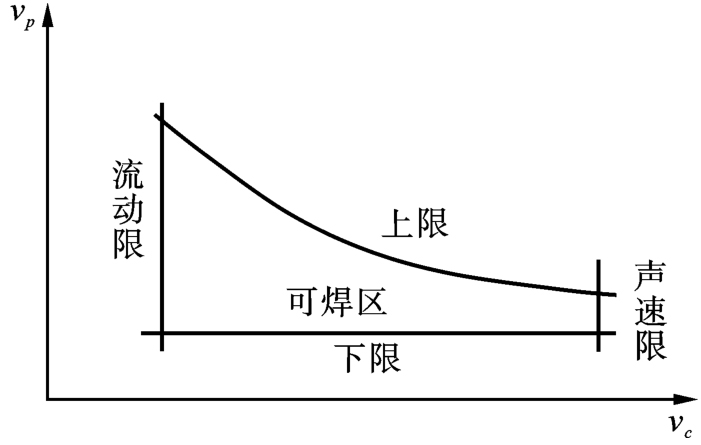

由图3可知，爆炸焊接窗口是由声速限、流动限、上限、下限围成的区域。

1）流动限

流动限代表着金属射流形成的左临界条件，一般认为碰撞点的压力远大于材料静强度，即式（1）的值为材料静强度Rm的10倍以上，有

(3)

或

(4)

但是在异种材料焊接的情况下，流动限需要综合基复板进行考虑。由下式表达^[7]

(5)

2）声速限

爆炸焊接形成射流应该满足碰撞点的速度相对于基、复板是亚声速的，意味着碰撞点移动速度v_c需小于某值，否则也不能形成射流。基、复板声速不同时，取最小的声速

(6)

式中：C₀₁和C₀₂分别为基复板的体波声速。

3）爆炸焊接下限

在爆炸焊接中，下限是个很重要的条件，一般高质量的焊接产品会在下限附近获得，同时下限也是碰撞速度达到射流产生的最低条件。以往Deribas提出的下限公式得到广泛应用

(7)

式中：K为常数，与表面的粗糙度有关，一般取0.6~1.2之间；HV为材料的维氏硬度。鉴于该下限公式只能用于单一金属，李晓杰提出了双金属爆炸焊接下限公式^[8]。首先在单一金属下限基础上，用冲击波关系式导出界面最小正碰撞压力

(8)

为保证爆炸焊接过程同时产生射流，双金属最小可焊压力取单金属中可焊压力较大一个，得到以下公式

(9)

(10)

(11)

(12)

式中：λ为冲击波关系中线性系数；u为碰撞后质点速度。

4）爆炸焊接上限

在焊接过程中，如果飞板的碰撞速度过大，携带的动能也会增大。这将导致碰撞区温度剧烈升高，会较长时间保持熔化状态，界面受到反射波的拉伸作用就会开裂，即“过熔”现象，显著降低焊接质量。为防止此情况发生，需要对碰撞速度加以限制。李晓杰根据对热传导理论、传热过程、焊接动力学等综合分析^[8]，推导出双金属爆炸焊接上限公式

(13)

上式过于复杂，不适于工程应用，简化为

(14)

式中：h为板厚：f是与两种材料相关的物性常数，由爆炸焊接实验数据拟合而得。

使用爆炸焊接窗口理论可以指导生产，例如钛铝焊接中不同装药比下界面结合质量的预测^[9]。为了工程上方便快捷地确定参数，一些专家、学者利用C++或者Visual Basic等软件开发了参数选择系统，可以绘制异种金属的爆炸焊接窗口，并自动计算合适的工艺参数。通过对焊接窗口理论的研究，可以直观、清晰地发现焊接参数对于焊接过程的影响以及深入地理解爆炸焊接原理，从而更好地指导实践。

2 异种金属爆炸焊接界面的研究

收起

2.1 爆炸焊接界面组织及力学性能

组织决定性能，良好的性能离不开对于微观组织的研究，因此，目前大多数研究集中在复合板结合界面的金相组织观察及力学性能测试。

在爆炸焊接过程中，界面会发生强烈的塑性剪切变形，尤其以碰撞点处变形最为剧烈。通过金相腐蚀或是直接使用EBSD技术观察到，界面处的晶粒受到剪切作用会被拉长，产生加工硬化，而远离界面处的晶粒则保持原态。此外，界面出现的细小等轴晶粒可能是由于高温高压而发生了再结晶，会影响界面性能。例如，钛-不锈钢显微硬度实验测的界面硬度为413.10 HV，高于母材原始硬度，表明再结晶产生的细晶强化是结合界面处硬度提升的一个原因^[10]。相似的是，张婷婷等人利用爆炸焊接制备了镁-铝复合板^[11]，在镁侧界面中发现45°方向的绝热剪切带，带内存在孪晶和细晶粒，导致了硬度曲线的小波动。随着碰撞点移动，驻点后瞬间的冷却速率可达10⁵-10⁷ K/s，界面物质骤冷可能形成金属间化合物（Intermetallic compounds，IMC）。通过界面物相分析及元素分析，硬而脆的IMC往往在结合界面处或者波纹的涡旋区形成，且难以通过之后的热处理消除。适量的IMC能够促进材料之间的焊合，而区域过大或含量过多时，界面硬度上升、韧性下降，甚至有竖向微裂纹产生，反而对结合强度起抑制作用^[12]。

由此可见，微观结构的改变势必会影响宏观特征。复合板界面组织常存在裂纹、Kirkendall空洞、绝热剪切带、金属间化合物等缺陷，需要深入研究其形成机理与控制途径。

2.2 热处理对界面组织的影响

热处理是一种通过加热、保温、冷却等方法调整微观组织的热加工工艺，广泛应用于爆后复合板，以消除爆炸应力，改善加工性能，从而获得高质量的爆炸加工产品。关于热处理对于界面的主要影响，一方面是消除加工硬化；另一方面是改变金属间化合物含量。

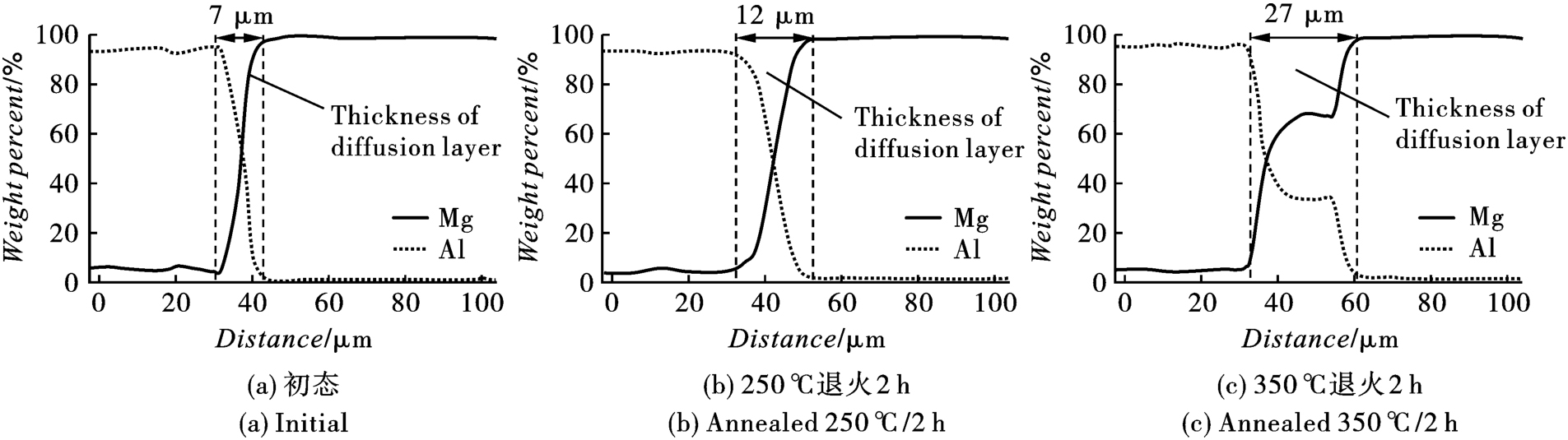

出于对轻质合金的考虑，Atifeh等人研究了250℃和350℃的温度下^[13]，镁-铝复合板的退火处理对材料的力学性能和成形性的影响。研究发现：如图4所示，退火温度升高，使扩散层的厚度增加，同时也促进了IMC的形成和生长；再结晶退火使得镁侧绝热剪切带消失，晶粒也变得细而均匀。此外，退火2 h后，强度分别降低了7%和23%，伸长率增加了176%和130%，成形性提高了52%和22.4%。结合组织进行分析，强度的降低是由于加工硬化的消除和硬而脆的IMC的生成。相比250℃，350℃时伸长率和成形性有所减少是因为IMC含量的提高，从而降低了塑性能力。由此可见，IMC的含量或者厚度与退火温度有着一定关系。在退火温度分别为300℃、350℃、400℃的实验中也得到相同结果^[14]，退火温度的升高，加剧了结合界面处原子的扩散，从而使得扩散层区域变大。进一步利用XRD分析扩散层物相组成，指出IMC的种类为靠近铝一侧的Al₃Mg₂和靠近镁一侧的Al₁₂Mg₁₇，可与镁铝二元合金相图对应。界面物相组成并没有因为退火温度的改变造成影响，呈现出Mg-Al₁₂Mg₁₇-Al₃Mg₂-Al的分层，与EDS分析结果一致。此外，Arrhenius公式被用来描述扩散系数D和温度T的关系^[15]

(15)

式中：D₀为扩散常数；Q为扩散活化能；R为气体常数；T为开尔文温度。在IMC的生长动力学研究中^[16]，扩散层厚度x和热处理时间t可由下式表示

(16)

上式对于IMC层厚度的预测和实验结果近似一致^[17]。但是Cheng等人指出^[18]，早期影响会对扩散偶实验得到的扩散系数产生影响，通过高温激光扫描共聚焦显微镜（HTLSCM）原位观察可以消除，能够获得准确的扩散系数。见图4。

热处理对于界面组织的影响在其他金属对上也有体现。如钛-铜组合^[19]，在700℃下退火15 min，结合界面的严重变形层经过再结晶被等轴晶取代，并随着退火时间增加，逐渐形成了Ti-Ti2Cu-TiCu-Ti3Cu4-TiCu4-Cu的分层生长。此外，Šlapáková等人利用TEM进行原位退火观察^[20]，发现铝-钢的IMC层生长动力学也遵循抛物线规律。

由上述可知，IMC对于复合板力学性能产生重要影响，因此，深入研究不同退火温度下IMC的扩散生长行为，合理控制界面处金属间化合物的含量及厚度，可以为准确地制定爆后复合板的热处理工艺以及有效地改善加工性能提供理论依据。

2.3 结合界面的影响因素和焊接技术使用

爆炸焊接的界面形貌通常可以分为平直界面、波状界面、连续的熔化层界面，其中界面呈现微小的波状是高质量结合的表现。界面影响因素众多，广为研究的有质量比、基覆板间距、预设角度等。此外，曾翔宇等人通过控制变量^[21]，仅调整基板强度，研究了材料强度对于结合界面的影响，指出比强度低时，材料强度的影响不可忽视。Carvalho认为界面波形的不同是焊接材料波阻抗不匹配的结果^[22]，并设计了阻抗失配参数用于估计典型正弦波和卷曲波的形成趋势。研究还发现，与卷曲波相比，典型的对称波倾向于产生较少量的IMC。

由于材料之间理化性质和力学性能各不相同，在焊接薄板或易形成IMC的材料时，可能会导致冶金相容性不足。一般有以下一些方法可以改善可焊接性^[23]：预先热处理、使用低爆速炸药、使用中间层、超声辅助等。Liu等人通过热爆炸焊接技术成功制备了钨层无裂纹的钨铜双金属接头^[24]，指出无裂纹的原因可能是钨的热处理温度超过了动态韧脆转变温度。预热处理可以使焊接窗口下限降低，从而降低了碰撞速度和反射拉伸波的影响，保证焊接成功。此外，在爆炸焊接过程中加载超声波，可以使金属力学行为发生变化，改善结合效果^[23]。相比于常规爆炸焊接，超声波辅助的界面波纹幅值和波长显著降低，经过微观表征和力学测试，界面熔融金属减少，热影响区的强度和硬度等力学性能有所提高。

除了热、超声波等外界能量的输入，低密度低爆速炸药和中间层的耦合使用也可改善焊接质量^[25]。对于常规方法难以焊合的金属，使用中间层进行过渡可有效降低性能突跃，起到缓冲作用，常用的中间层如铝、钢和铌等^[26-28]。氦气和空气氛围中的爆炸焊接实验表明^[29]，气体冲击波管道效应对焊接质量也会产生影响，而氦气的保护能够抑制氧化物和金属间化合物的产生，提升复合材料抗拉强度、硬度等力学性能。

3 爆炸焊接的应用范围

收起

爆炸焊接涉及领域广泛，在石油化工、航空航天、机械制造、军工等行业都有着相当普遍的应用。石化行业和人们的生活密切相关，涉及的工业设备大多设置在苛刻的环境中，如高温高压、具有腐蚀性等。这就要求设备材料有着良好的强度、耐高温、耐腐蚀等性能。爆炸焊接法制备的复合板不仅保留了母材的耐腐蚀性能，还拥有优于母材的力学性能，并且可以减少财力消耗。钛-钢和不锈钢-碳钢普遍用于化工设备如石油蒸馏塔、分馏塔、氧化反应器等^[30]。不锈钢和钢的结合管材可用于流体管道，起到防腐蚀作用。核工业中也可用到爆炸焊接技术。铌和不锈钢接头可用于氦气容器的制造^[31]，氧化物弥散强化铜合金和不锈钢的组合可用于面向等离子体的偏滤器^[32]。此外，爆炸焊接还可以用于装甲防护^[33]，半导体芯片加工中的溅射靶材^[34]等。

不同于常见合金的设计思路，2004年叶均蔚提出的高熵合金是由五种及五种以上元素以近似等摩尔比混合而成^[35]。由于高熵效应影响，大多以FCC或者BCC结构的简单固溶体形式存在^[36]。大量研究表明：高熵合金有着令人满意的硬度、强度、耐腐蚀性能、抗辐照性能等。和传统合金不同的是，高熵合金主元众多，通过对元素种类及配比的调制，可以产生多种具有不同性能的结构，将会对爆炸焊接的结合产生影响。

经过专家学者们的大量工作，异种材料爆炸焊接的研究已经形成较为完善的流程，即通过爆炸焊接实验及之后的微观结构表征和力学性能测试，辅之以数值模拟。相同的流程可以推广到新材料上，但是目前看来，国内外研究的重心仍然是传统金属材料。古往今来，材料领域的每一次重大突破，都会带来社会生产力的伟大变革。应该探索更多具有优异性能的新材料，如记忆合金、微晶非晶、高熵合金等，乃至于非金属材料。

4 爆炸焊接界面波形成机理的发展

收起

爆炸焊接复合板的质量往往和界面的形状紧密相关，因此一系列关于界面波的形成机理得以研究。Baharani和Crossland、Bergman等人最先提出了刻入机理，由于缺少高应变率下的本构模型和状态方程，该机理仅是对界面波形成的唯象阐释。Baharani将材料视为无粘不可压缩流体，并认为是周期性的飞板侵彻复板作用和再入射流与基板的相互剪切作用形成的波纹。刻入机理从严格意义上来说并不是一种理论模型，没有相关的理论推导，而且基板不产生射流的假设也不正确。但是，它形象地描述了界面波纹的形成过程，与数值模拟的结果有着较好的吻合度^[37,38]，仍被广泛使用。Hunt和Robinson也是从流体角度出发，认为界面波的形成是由于射流和基板之间的流速差导致的Helmholtz不稳定性。按照这一理论，射流是一个必要条件，在基复板碰撞瞬间，已经将金属表层氧化物清除，这与在涡旋中观察到氧化物不符。此外，该机理虽然解释了一些现象，但是无法解释无速度差的对称碰撞仍然有波纹地出现。Cowan等人提出了爆炸焊接的卡门涡街机理，认为爆炸焊接过程中的界面波与流体绕过障碍物时在障碍物后方产生涡流的现象类似。该机理并没有指出设想的障碍物的属性和形成原因，而且忽略了材料强度对波纹产生的影响^[21]。

以上是从流体的视角出发，对成波机理做出的研究，Godunov和Deribas则认为和应力波有关。应力波机理认为随着碰撞点的移动，反射应力波周期性在界面扰动，从而导致界面波产生。我国郑哲敏院士认为界面波形成机理属于弹塑性模型下的界面稳定性问题^[39]，提出了流体弹塑性模型。平直界面主要出现在碰撞压力小时，而当压力和碰撞角增大时，界面会存在热塑失稳和波状界面失稳。郑远谋对此有着不同的看法^[40]，他主张用金属物理学的理论进行研究，认为波的形成，是作为外因的爆炸载荷和作为内因的金属材料之间的相互作用。此外还有一些如“脉冲熔池压力焊”观点的提出，并未做出全方位分析论证。目前对于界面波的形成机理仍未有清晰的认识^[41]。

5 爆炸焊接数值模拟的发展

收起

对于爆炸焊接的模拟研究，早期的学者大多采用有限差分法或者是在有限元软件中使用拉格朗日法和欧拉法。这种方法对压力场和温度场等物理场的分析尚且可行，而对于基复板界面波的形成过程以及再入射流喷射过程的研究则束手无策。此外，拉格朗日法在处理大变形、大应变问题时网格变形很大，会导致网格畸变，难以进行求解，即使采用侵蚀算法进行计算，也会带来质量不守恒的问题。而欧拉法大多用于流体力学，对于边界处理比较困难。

Elango等人在研究不同爆炸比对铝钢界面产生的影响时^[42]，发现用AUTODYN中的光滑粒子流体动力学方法（SPH）进行模拟是一种有效方法。SPH使用粒子进行计算，有效避免了网格畸变，也能避免欧拉网格和材料界面问题，适合于解决高速冲击碰撞问题。Sun等人使用双立式法爆炸焊接一次性得到两块复合板^[43]，大幅提升了炸药能量利用率，通过SPH进行2D和3D模拟，讨论了界面微观结构和工艺参数关系，其中2D模拟可以很好复现界面波纹和射流形成。任意拉格朗日-欧拉法和流固耦合方法也被用于焊接的模拟，但对于射流喷射的捕捉却无能为力^[44,45]。SPH方法适用于爆炸焊接的高速碰撞和射流模拟，但是也存在着拉伸不稳定性和缺乏高阶一致性的局限，会导致大变形材料中的不稳定和不准确解。Baek等人提出了改进的半拉格朗日再生核粒子法（SL-RKPM）^[46]，表现出了比SPH的结果更稳定和真实的节点分布，还有效模拟了射流的形成，精确捕捉到了强冲击波的传播。此外，最近使用LAMMPS软件进行爆炸焊接的分子动力学（MD）模拟^[38]，同样可以得到良好的界面以及实现对射流喷射的捕捉。Ma等人从原子尺度出发^[47]，利用MD模拟了爆炸焊接界面处原子的扩散行为，证明了界面的三种扩散行为：固-固扩散、固-液扩散和液-液扩散，回答了关于界面是否扩散的争议。

如今的数值模拟主要采用SPH方法，用于爆炸焊接的可行性分析或者实验的验证，以及对成波机理的探讨等。这通常仅是针对某一方面，并不能完整地反映整个爆炸焊接过程。MD模拟方法进一步缩小了研究尺度、拓宽了研究范围，可以模拟结合界面扩散行为，乃至界面晶体结构，这是之前的有限元方法难以做到的，也证明了将MD模拟技术用于爆炸焊接是有发展前途的。若是能够开发对爆炸焊接过程系统而全面的模拟，无疑会有效地推动该技术的发展。

6 结语

收起

通过对爆炸焊接相关理论的介绍，结合国内外研究现状，论述了焊接界面的相关研究，以及成波机理和数值模拟的发展等，对存在的问题和未来的发展方向给出以下建议：

1）当前对于焊接材料的选择仍大多局限于传统金属及合金，选择的广度不够，应多关注已经表现出优异性能的新型材料，如高熵合金、非金属材料等。新材料的使用势必会拓宽爆炸焊接技术的应用领域，可以预见该技术未来的应用前景广阔。

2）组织决定性能，异种材料爆炸焊接界面组织往往具有各种缺陷，影响因素众多，需要进一步深入研究其形成机理与相应的控制途径，为获得优异的爆炸加工产品提供理论基础。

3）鉴于对结合质量和环境保护日益增长的高要求，真空爆炸焊接和气体保护爆炸焊接等新技术、新工艺的开发显得尤为重要。

4）后续的热处理工艺对于金属间化合物的扩散生长行为有着显著影响，因此，复合板结合质量和加工性能的有效改善依赖热处理工艺的合理制定。

5）爆炸焊接界面成波机理一直是研究热点，但是至今认识不足。一个科学完善的机理对于爆炸焊接参数选择相当重要，影响着复合板的结合质量以及数值模拟研究。

6）如今的爆炸焊接数值模拟方法得到了快速的发展，但大多仅是对某一过程的模拟，因此需要研究系统、全面、准确地爆炸焊接模拟方法。
